Allegro 17.2 与orcad 不能同步解决办法方法

本文提供了解决Allegro17.2网标导入后无法与原理图同步的问题步骤。首先检查并确保'enableIntertoolCommunication'选项已启用,若无效,修改allegroenv文件中的env配置,添加'unsetunique_mps_session'语句,最后重启软件尝试。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

鉴于有些朋友会遇到Allegro17.2在allegro网标导入后,不能与原理图同步的情况,我们电子布局网在这里给出相关解决办法,希望对各位小伙伴有所帮助。

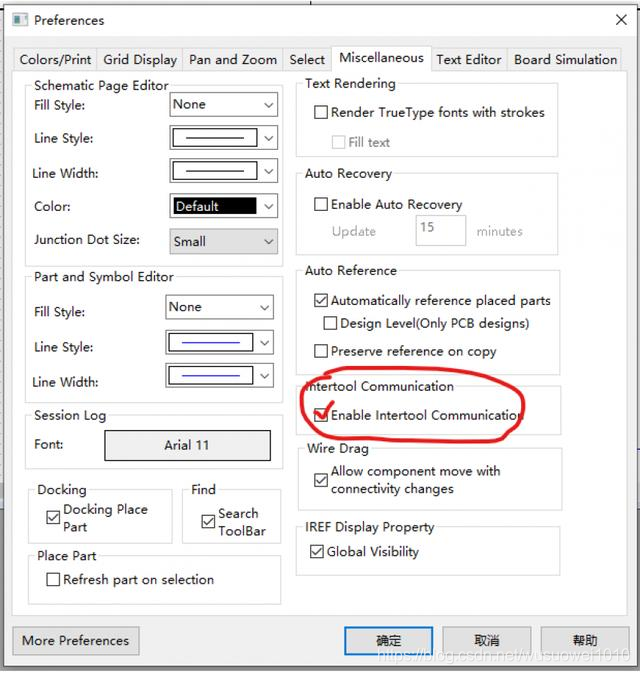

一、首先打开orcad cis,单击菜单栏 “Options”,在弹出的下拉菜单中单击第一个菜单“Preferences…”,软件将弹出如下界面,查看“Miscellaneous”选项下,红框中 “enable Intertool Communication”,是否已经勾选,如果没有勾选,鼠标点击勾选。(该选项默认是勾选的,以防软件误操作造成)

Allegro 17.2 与orcad 不能同步解决办法方法
二、如果还是不能关联,打开allegro env文件(路径在环境变量“Home”路径下的pcbenv文件夹中)

打开环境变量方法:

键盘 Win + “r”,启动运行,在输入框中输入 rundll32.exe shell32.dll,Control_RunDLL sysdm.cpl,3

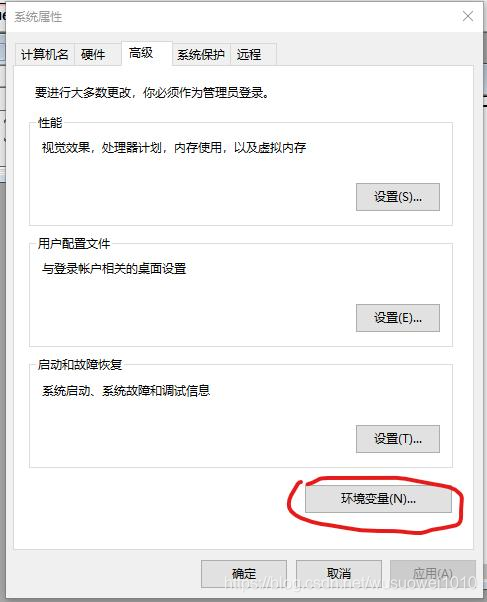

系统会弹出如下界面,单击图中环境变量按钮(会有点延时),进入环境变量(键盘上Win键一般在Ctrl键旁边,windows logo样式)

Allegro 17.2 与orcad 不能同步解决办法方法

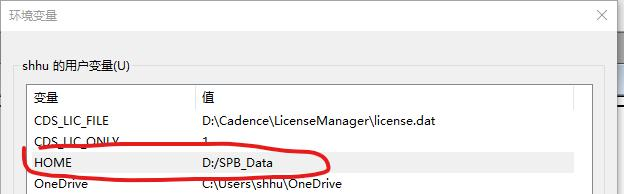

单击图中环境变量按钮,进入环境变量设置

Allegro 17.2 与orcad 不能同步解决办法方法
在这个文件夹下的 “pcbenv”文件夹中,有个 env文件(无扩展名),用记事本或其他文本编辑工具,推荐notepad ++文本编辑器,免费好用。

在文件中添加语句: unset unique_mps_session(注意前面不要有“#”号,否则语句将被解释,不起作用)

三、重启Allegro,关联尝试即可
