17种单片机常用的电路设计模块，收藏！

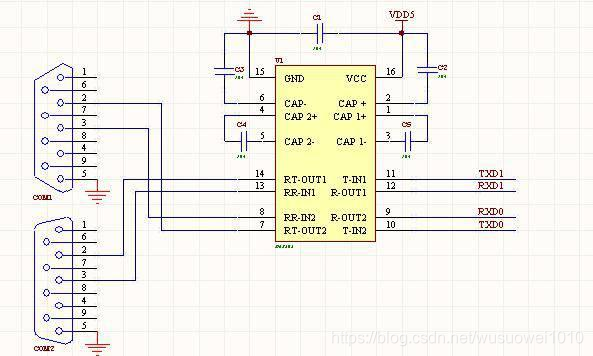

1、双路232通信电路
3线连接方式，对应的是母头，工作电压5V，可以使用MAX202或MAX232.

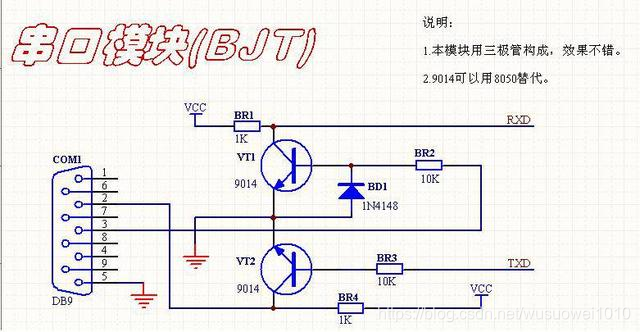

2、三极管串口通信

本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。

3、单路232通信电路

三线方式，与上面的三级管搭的完全等效。

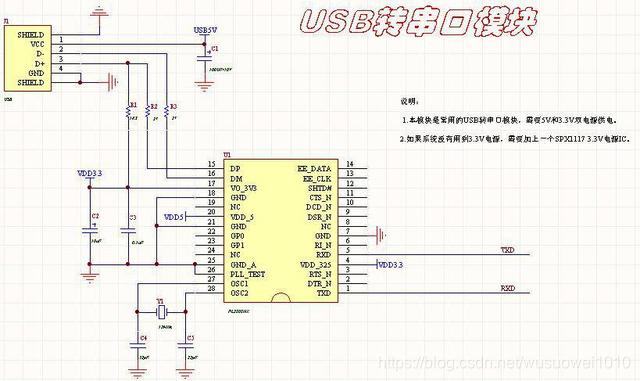

4、USB转232电路

采用的是PL2303HX,价格便宜，稳定性还不错。

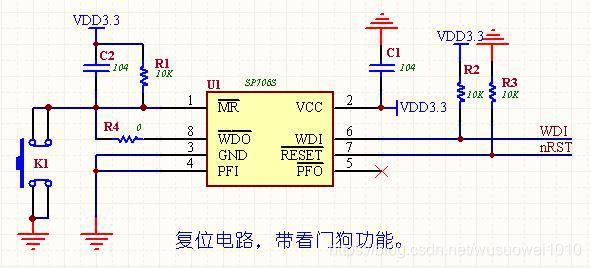

5、SP706S复位电路

带看门狗和手动复位，价格便宜（美信的贵很多），R4为调试用，调试完后焊接好R4。

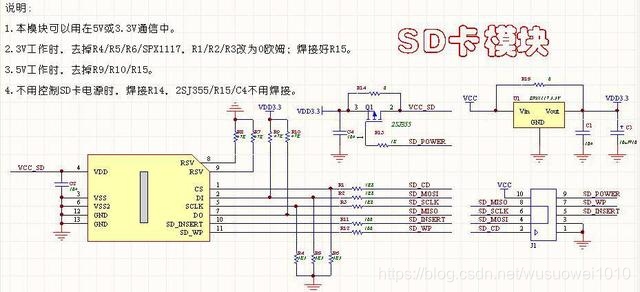

6、SD卡模块电路（带锁）
本电路与SD卡的封装有关，注意与封装对应。此电路可以通过端口控制SD卡的电源，比较完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一样的。

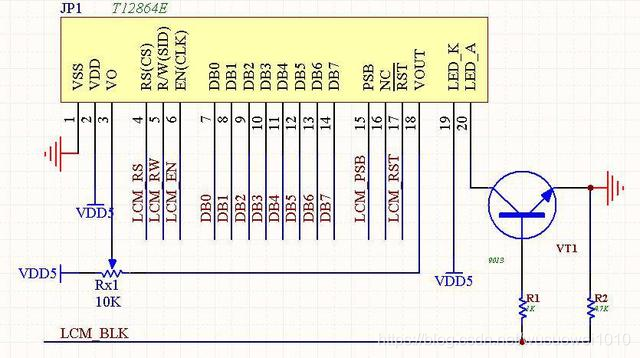

7、LCM12864液晶模块（ST7920）
本电路是常见的12864电路，价格便宜，带中文字库。可以通过PSB端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。

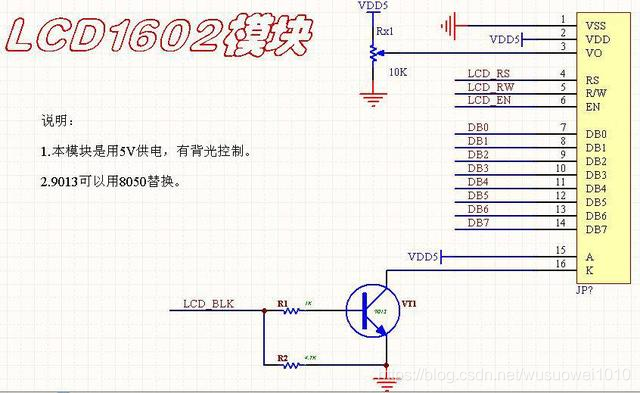

8、LCD1602字符液晶模块(KS0066)
最常用的字符液晶模块，只能显示数字和字符，可4位或8位控制，带背光功能。

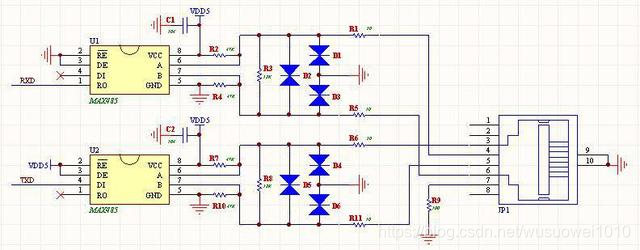

9、全双工RS485电路（带保护功能）
带有保护功能，全双工4线通信模式，适合远距离通信用。

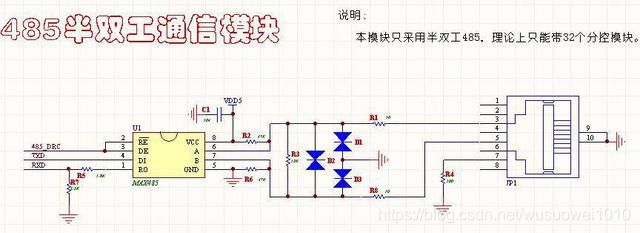

10、RS485半双工通信模块

可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在5V.

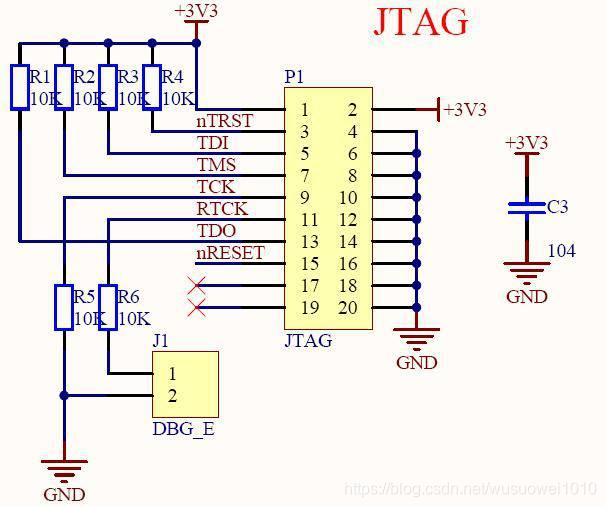

11、ARM JTAG仿真接口电路

比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用JLINK或ULINK.

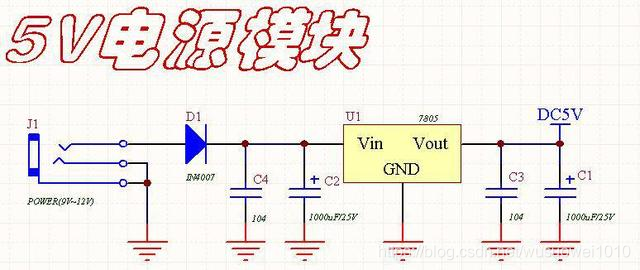

12、5V电源模块
这个电路比较简单，如果用直插可以达到1.5A，如果用贴片的可以到达1A。

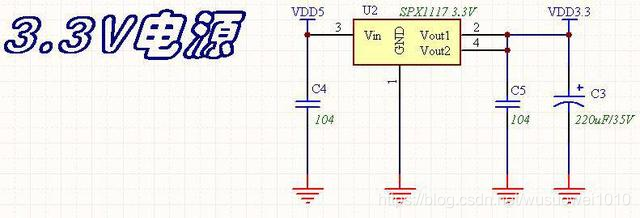

13、3.3电源模块
可以到达800mA，价格非常便宜，也有相应的1.8/1.2的芯片，可以直接替换。

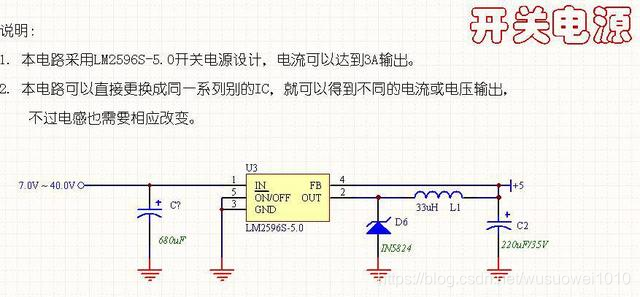

14、最常用的开关电源

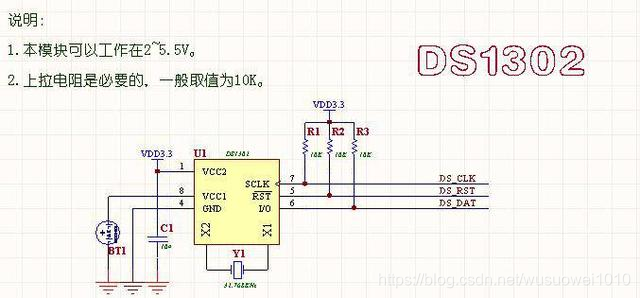

15、DS1302数字时钟
一款非常普及的时钟电路，好用，成本低。

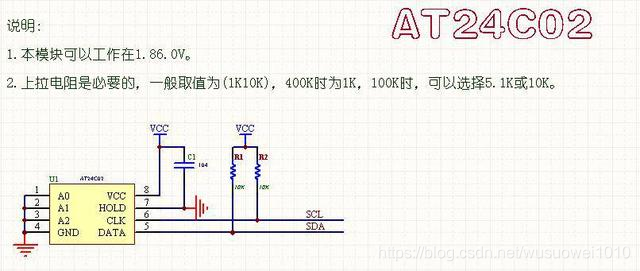

16、AT24C02（EEPROM）
最常用的EEPROM电路。

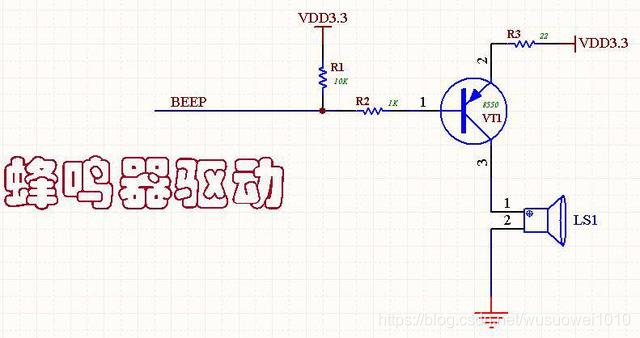

17、蜂鸣器驱动
这个电路简单就不多说了。
