行为型模式

设计模式1（创建型）
设计模式2（结构型）
模板方法模式
 命令模式
 访问者模式
 迭代器模式
 观察者模式
 中介者模式
 备忘录模式
 解释器模式
 状态模式
 策略模式
 责任链模式

模板模式

模板模式（Template Pattern）使用有个抽象类公开定义它的方法模板；其子类根据自身需求可重写抽象方法。

模板模式相当于设定好了一个框架流程，子类作为具体实现，按照这个流程进行实现。对于相同的步骤可以使用具体的方法，而对于有差异的方法由子类具体实现。

优点：行为由父类控制、子类实现；提取了公共代码便于维护。

如下：

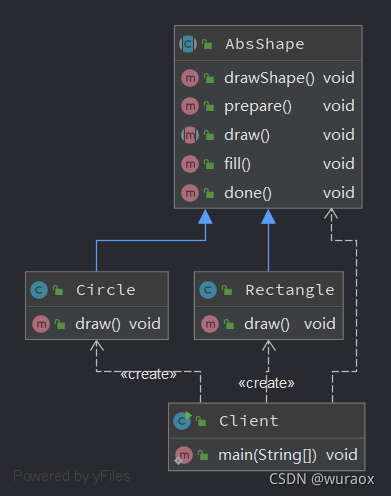

需求：画图形，有圆形和矩形。
AbsShape：抽象模板类，定义了画图形的模板方法，只有draw（）方法根据每个形状的不同二具体实现；
Circle、Rectangle：抽象类的子类，重写了draw（）方法以适应个自的图形；

Client：创建对象，执行画图形的操作。

在这里插入图片描述

AbsShape：

/**
 * 抽象类模板
 */
public abstract class AbsShape {
    // 画图形完整过程
    public void drawShape(){
        prepare();
        draw();
        fill();
        done();
    }
    // 准备
    public void prepare(){
        System.out.println("prepare draw shape tools");
    }
    // 画具体图像，不确定，使用抽象方法
    public abstract void draw();
    // 填色
    public void fill(){
        System.out.println("fill color");
    }
    // 完成
    public void done(){
        System.out.println("draw shape down");
    }
}

Circle：

/**
 * 画圆
 */
public class Circle extends AbsShape{
    @Override
    public void draw() {
        System.out.println("draw a circle");
    }
}

Rectangle：

/**
 * 画矩形
 */
public class Rectangle extends AbsShape{
    @Override
    public void draw() {
        System.out.println("draw a rectangle");
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        // 画圆
        AbsShape circle = new Circle();
        circle.drawShape();
        /**
         * prepare draw shape tools
         * draw a circle
         * fill color
         * draw shape down
         */

        // 画矩形
        AbsShape rectangle = new Rectangle();
        rectangle.drawShape();
        /**
         * prepare draw shape tools
         * draw a rectangle
         * fill color
         * draw shape down
         */
    }
}

钩子方法

当对于一个子类不需要某一个方法时，使用钩子方法实现。改造如下：

1.添加钩子方法，并对需要的方法进行判断；

/**
 * 抽象类模板
 */
public abstract class AbsShape {
    // 画图形完整过程
    public void drawShape(){
        prepare();
        draw();
        // 根据钩子方法判断是否执行
        if(isUse()){
            fill();
        }
        done();
    }
    // 准备
    public void prepare(){
        System.out.println("prepare draw shape tools");
    }
    // 画具体图像，不确定，使用抽象方法
    public abstract void draw();
    // 填色
    public void fill(){
        System.out.println("fill color");
    }
    // 完成
    public void done(){
        System.out.println("draw shape down");
    }

    // 钩子方法
    boolean isUse(){
        return true;
    }
}

2.子类对钩子方法重写；

/**
 * 画圆
 */
public class Circle extends AbsShape{
    @Override
    public void draw() {
        System.out.println("draw a circle");
    }
	// 返回false就会使既定方法不执行
    @Override
    boolean isUse() {
        return false;
    }
}

具体使用

在Spring的IOC中有具体的应用：ConfigurableApplication接口中定义抽象方法；其实现类是一个抽象类，实现该方法并定义了初始化的步骤（具体方法或抽象方法），抽象类的子类再根据需求实现或重写方法。

命令模式

命令模式（Command pattern）是对请求的封装，将请求分装成一个对象，使得对于不同的请求参数化。请求以命令的形式包裹再对象中，并传给掉调用对象。

模式中的角色：

Command：命令接口，统一管理具有类似操作的命令；
ConcreteCommand：命令的具体实现，聚合了命令的执行者（Receiver），调用Receiver的方法执行命令；
Receiver：命令的执行者，接收者；
invoker：命令对象的传入地点，通过该类将命令与请求结合起来给客户端调用。

优点：降低系统的耦合程度；便于添加新的命令，无需修改代码，只需要添加Command的实现类即可。

如下：

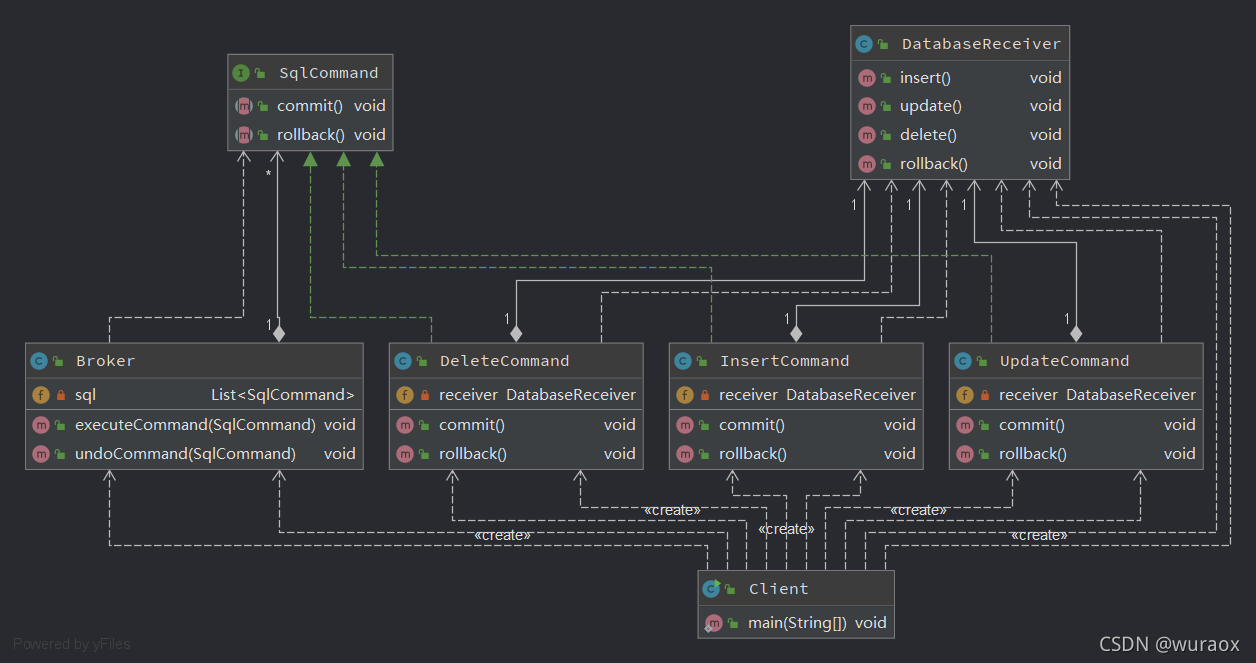

需求：对于数据库的事务操作，有提交（commit）、回滚（rollback），要使添加新的命令方便；
SqlCommand：数据库操作命令接口，定义了抽象方法commit、rollback；
DeleteCommand、UpdateCommand、InsertCommand：命令接口的实现类；
DatabaseReceiver：命令的接收者，也是实际的操作者；
Broker：方法的调用者，根据用户的命令，调用具体的方法；
Client：客户端，用户根据需要传入相应的命令对象以执行。

在这里插入图片描述

SqlCommand：

/**
 * sql操作命令
 */
public interface SqlCommand {
    // 提交
    void commit();
    // 回滚
    void rollback();
}

SqlCommand：

/**
 * 插入操作命令
 */
public class InsertCommand implements SqlCommand{
    // 聚合数据库操作类（命令执行者）
    private DatabaseReceiver receiver;
    public InsertCommand(DatabaseReceiver receiver) {
        this.receiver = receiver;
    }
    //  // 实现事务提交操作（插入）
    @Override
    public void commit() {
        receiver.insert();
    }
    // 回滚命令
    @Override
    public void rollback() {
        receiver.rollback();
    }
}

UpdateCommand：

/**
 * 更新命令
 */
public class UpdateCommand implements SqlCommand{
    // 聚合数据库操作类（命令执行者）
    private DatabaseReceiver receiver;
    public UpdateCommand(DatabaseReceiver receiver) {
        this.receiver = receiver;
    }
    // 实现事务提交操作（更新）
    @Override
    public void commit() {
        receiver.update();
    }

    @Override
    public void rollback() {
        receiver.rollback();
    }
}

DeleteCommand：

/**
 * 删除命令
 */
public class DeleteCommand implements SqlCommand{
    // 聚合数据库操作对象（命令执行者）
    private DatabaseReceiver receiver;
    public DeleteCommand(DatabaseReceiver receiver) {
        this.receiver = receiver;
    }
    // 实现事务提交操作（删除）
    @Override
    public void commit() {
        receiver.delete();
    }

    @Override
    public void rollback() {
        receiver.rollback();
    }
}

DatabaseReceiver：

/**
 * 数据库操作
 */
public class DatabaseReceiver {
    public void insert(){
        System.out.println("插入数据~");

    }
    public void update(){
        System.out.println("更新数据~");
    }
    public void delete(){
        System.out.println("删除数据~");
    }
    public void rollback(){
        System.out.println("回滚，操作无效~");
    }
}

Broker：

/**
 * invoker类，用于调用命令
 */
public class Broker {
    // 保存执行的命令
    private List<SqlCommand> sql = new ArrayList<>();
    // 调用并执行命令
    public void executeCommand(SqlCommand command){
        // 添加命令
        sql.add(command);
        // 执行
        command.commit();
    }
    // 对事务回滚
    public void undoCommand(SqlCommand command){
        // 如果没有进行过对应的操作，回滚失败
        if (!sql.contains(command)){
            System.out.println("事务未提交无法回滚");
            return;
        }
        command.rollback();
        sql.remove(command);
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        // 创建数据库操作执行类
        DatabaseReceiver databaseReceiver = new DatabaseReceiver();
        // 操作命令
        InsertCommand insert = new InsertCommand(databaseReceiver);
        UpdateCommand update = new UpdateCommand(databaseReceiver);
        DeleteCommand delete = new DeleteCommand(databaseReceiver);
        // 创建命令调用类
        Broker broker = new Broker();
        // 1.插入操作
        broker.executeCommand(insert);
        // 2.插入错误，回滚
        broker.undoCommand(insert);
        // 3.更新操作
        broker.executeCommand(update);
        // 4.执行回滚删除操作
        broker.undoCommand(delete);
        /**
         * output：
         * 插入数据~
         * 回滚，操作无效~
         * 更新数据~
         * 事务未提交无法回滚
         */
    }
}

访问者模式

访问者模式（Visitor Patter）使用一个访问者类改变对实体类的执行算法。也就是对实体类的执行操作由访问者类来控制。

实现过程为：

客户端通过访问者类（visitor）访问元素——创建访问者对象，并将其传递元素；
元素接收访问之后再交由访问者操作——元素调用accept（Visitor v）方法接收访问者，并调用访问者的方法。

主要实现功能：将数据结构与数据操作分离。

优点：灵活、扩展性高。

缺点：依赖了实体类（见下面代码中的visitor类中的方法），违反了依赖倒置原则；实体类更变困难。

如下：

需求：一个家庭有4个人（father、mather、son、daughter）；现有一个访问者访问这个家庭各个成员；各成员接受访问之后访问者得到信息；最后右访问者将家庭的成员信息展示出来。
Person：家庭成员抽象类，有抽象放啊accept（），表示接收访问者访问；
Father、Mather、Son、Daughter：家庭的具体成员，实现方法并调用访问者的访问方法访问自己；
FamaryVisitor：访问者接口，定义访问家庭成员的方法，通过该方法展示该家庭的成员信息；
ConcreteFamilyVisitor：具体访问者，具有具体的访问方法；
Family：该类封装了访问者对该家庭的访问流程（也即访问者模式中的算法）；
Client：创建访问者，开始访问并展示信息

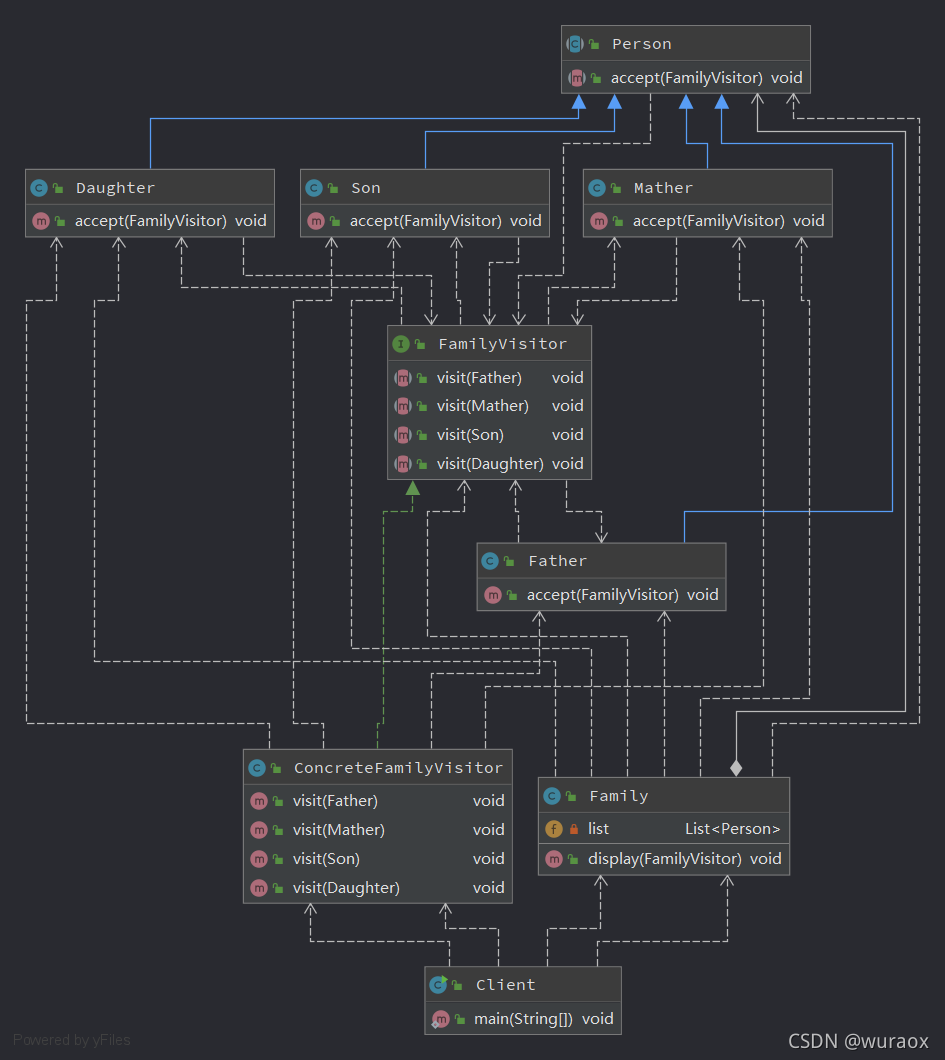

在这里插入图片描述

Person：

public abstract class Person {
    // 接受访问的抽象方法，有子类实现
    public abstract void accept(FamilyVisitor familyVisitor);
}

Father：

public class Father extends Person
    // 实现接受访问的方法，并调用访问者方法访问该对象，下同
    @Override
    public void accept(FamilyVisitor familyVisitor) {
        familyVisitor.visit(this);
    }
}

Mather：

public class Mather extends Person{
    @Override
    public void accept(FamilyVisitor familyVisitor) {
        familyVisitor.visit(this);
    }
}

Son：

public class Son extends Person{
    @Override
    public void accept(FamilyVisitor familyVisitor) {
        familyVisitor.visit(this);
    }
}

Daughter：

public class Daughter extends Person {
    @Override
    public void accept(FamilyVisitor familyVisitor) {
        familyVisitor.visit(this);
    }
}

FamilyVisitor：

public interface FamilyVisitor {
    // 访问家庭成员的额抽象方法
    void visit(Father father);
    void visit(Mather mather);
    void visit(Son son);
    void visit(Daughter daughter);
}

ConcreteFamilyVisitor:

public class ConcreteFamilyVisitor implements FamilyVisitor {
    // 对家庭成员的各个访问方法，这里可以看到使用的是具体的类而不是抽象类
    @Override
    public void visit(Father father) {
        System.out.println("visit father");
    }

    @Override
    public void visit(Mather mather) {
        System.out.println("visit mather");
    }

    @Override
    public void visit(Son son) {
        System.out.println("visit son");
    }

    @Override
    public void visit(Daughter daughter) {
        System.out.println("visit daughter");
    }
}

Family：

public class Family {
    // 成员集合
    private List<Person> list;
	// 成员初始化
    public Family() {
        this.list = Arrays.asList(new Father(), new Mather(), new Son(), new Daughter());
    }
	// 具体的算法，这里表示逐个访问
    public void display(FamilyVisitor visitor){
        for(Person p : list){
            p.accept(visitor);
        }
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        Family family = new Family();
        ConcreteFamilyVisitor visitor = new ConcreteFamilyVisitor();
        family.display(visitor);
    }
}

通过上述的实例，可以看到：当有不同的访问者的时候只需要添加Visitor的实现类即可，而不同的访问者对该家庭的访问结果可能不同，比如某一个不在家等（即算法不同）。

迭代器模式

迭代器模式（Iterator Pattern），用于属顺序访问集合对象的元素（及遍历），这设计模式不需要知道集合对象底层是用何种结构存储数据的，只需要使用其迭代器就可以遍历。通过将Iterator聚合至存储的实体类中，对外就可以获得其迭代器进行遍历。

迭代器模式需要使用：java.util.Iterator接口。

优点：增加迭代器方便，简化聚合类，在一个聚合上可以有多个遍历（见下面实例种的Client种的遍历）；

如下实例：

需求：对于全国省份中城市的统计，再底层有两种方式的存储方式（数组和List），两种存储结构的遍历方式不同，要求使用一种遍历方式实现全省份中的城市的遍历。
ProvinceIterator：实现了java中Interater方法；其初始化的时候需要提供给迭代类型的数据集合（数组或List）；主要实现hasNext()方法和next（）方法提供遍历；
Province：省份接口，定义的对省份的基本操作方法：1.获取省份名称、2.添加城市、3.获取迭代器；
ProvinceType1、ProvinceType1：两种不同存储方式省份实现类；
City：城市对象类；
Client：对省份实体类的初始化，并使用迭代器进行遍历。

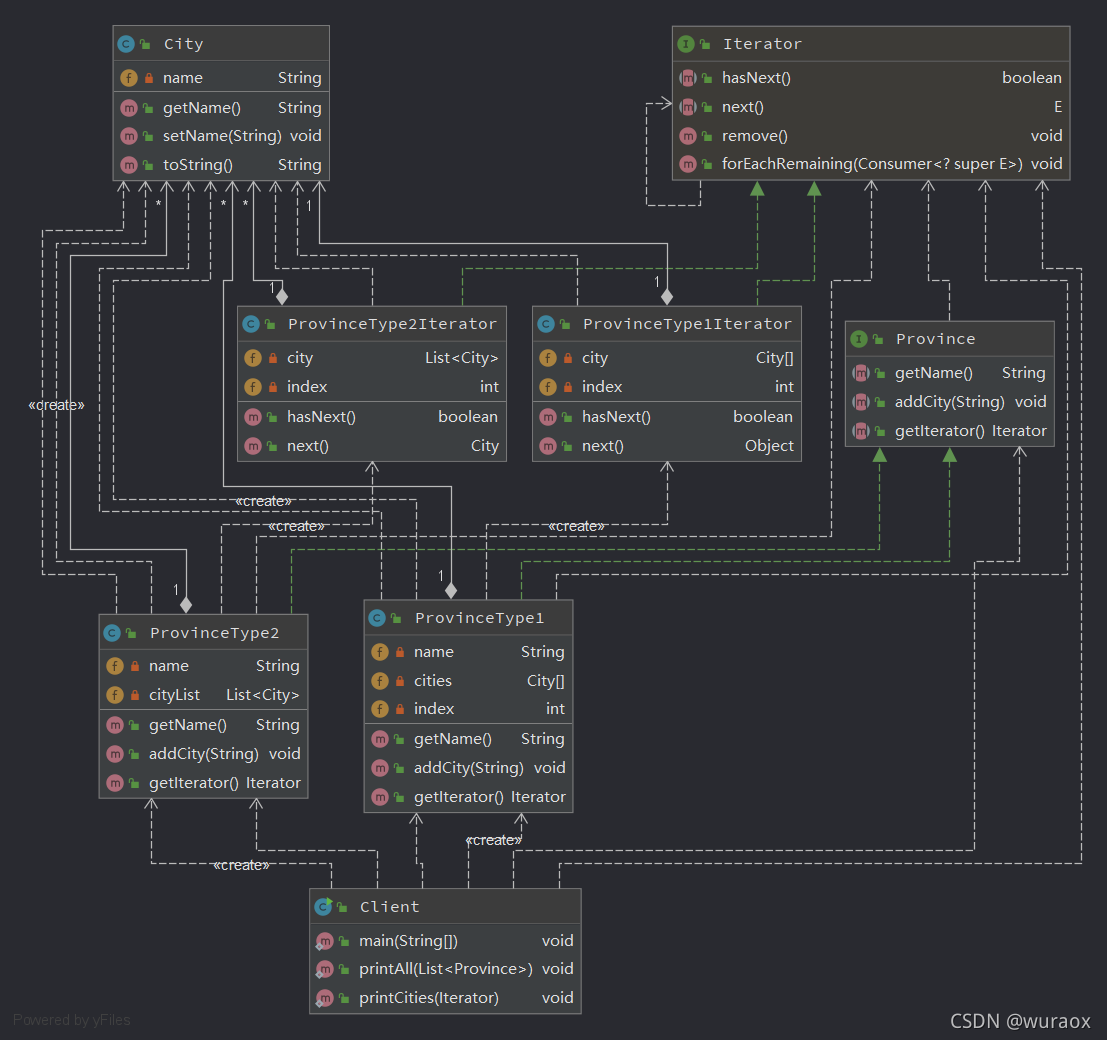

在这里插入图片描述

ProvinceType1Iterator：

public class ProvinceType1Iterator implements Iterator {
    // 数据集
    private City city[];
    // 当前位置
    private int index;
    // 数据集初始化
    public ProvinceType1Iterator(City[] city) {
        this.city = city;
    }
    // 判断是否还有剩余元素
    @Override
    public boolean hasNext() {
        if(index > city.length || city[index] == null){
            return false;
        }
        return true;
    }
    // 获取下一个元素，并使标记+1
    @Override
    public Object next() {
        return city[index++];
    }
}

ProvinceType2Iterator：

public class ProvinceType2Iterator implements Iterator<City> {
    // 待遍历的数据集
    private List<City> city;
    // 当前遍历到的位置
    private int index = 0;
    // 初始化数据集
    public ProvinceType2Iterator(List<City> city) {
        this.city = city;
    }
    // 判断是否还有元素
    @Override
    public boolean hasNext() {
        if(index > city.size()-1){
            return false;
        }
        return true;
    }
    // 获取下一个元素，并使位置标记+1
    @Override
    public City next() {
        return city.get(index++);
    }
}

Province：

/**
 * 省份信息
 */
public interface Province {
    // 获取省份名称
    String getName();
    // 添加城市
    void addCity(String name);
    // 获取迭代器
    Iterator getIterator();
}

ProvinceType1：

/**
 * 第一种类型省份城市数据集合
 * 使用数组存放
 */
public class ProvinceType1 implements Province{
    // 省份名称
    private String name;
    // 城市数据集
    private City[] cities;
    // 当前最后元素位置，便于添加元素
    private int index;
    // 初始化省份信息
    public ProvinceType1(String name) {
        this.name = name;
        cities = new City[15];
    }
    // 获取省份名称
    @Override
    public String getName() {
        return name;
    }
    // 添加城市
    @Override
    public void addCity(String name) {
        City city = new City(name);
        cities[index++] = city;
    }
    // 获取第一种类型的省份的迭代器
    @Override
    public Iterator getIterator() {
        return new ProvinceType1Iterator(cities);
    }
}

ProvinceType2：

/**
 * 第二种类型省份城市数据集合
 * 使用集合存放
 */
public class ProvinceType2 implements Province{
    // 名称
    private String name;
    // 城市数据集
    private List<City> cityList;
    // 初始化省份信息
    public ProvinceType2(String name) {
        this.name = name;
        cityList = new ArrayList<>();
    }
    // 获取省份名称
    @Override
    public String getName() {
        return name;
    }
    // 添加城市
    @Override
    public void addCity(String name) {
        City city = new City(name);
        cityList.add(city);
    }
    // 获取该省份的迭代器
    @Override
    public Iterator getIterator() {
        return new ProvinceType2Iterator(cityList);
    }
}

City：

public class City {
    private String name;

    public City(String name) {
        this.name = name;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    @Override
    public String toString() {
        return "City{" +
                "name='" + name + '\'' +
                '}';
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        List<Province> list = new ArrayList<>();
        ProvinceType1 zj = new ProvinceType1("浙江");
        ProvinceType2 js = new ProvinceType2("江苏");
        list.add(zj);
        list.add(js);
        zj.addCity("杭州");
        zj.addCity("宁波");
        zj.addCity("嘉兴");
        js.addCity("苏州");
        js.addCity("南京");
        js.addCity("无锡");

        printAll(list);
        /**
         * -------------浙江------------
         * City{name='杭州'}
         * City{name='宁波'}
         * City{name='嘉兴'}
         * -------------江苏------------
         * City{name='苏州'}
         * City{name='南京'}
         * City{name='无锡'}
         */

        printCities(js.getIterator());
        /**
         * City{name='苏州'}
         * City{name='南京'}
         * City{name='无锡'}
         */
    }
    // 打印全部省份的城市信息
    public static void printAll(List<Province> list){
        for (Province p : list){
            System.out.println("-------------" + p.getName()+ "------------");
            Iterator iterator = p.getIterator();
            while(iterator.hasNext()){
                System.out.println(iterator.next());
            }
        }
    }
    // 打印某个省份的城市
    public static void printCities(Iterator iterator){
        while(iterator.hasNext()){
            System.out.println(iterator.next());
        }
    }

}

通过上面的示例可以看到，对于两种不同的存储方式的实体，在使用迭代器模式（实现迭代器接口）后，可以被同时遍历出来（见Client类中的printAll（）方法），同时在添加其他类型的存储方式时，也只需要创建其对应的Iterator即可使用，符合OCP原则。

JDK中的使用

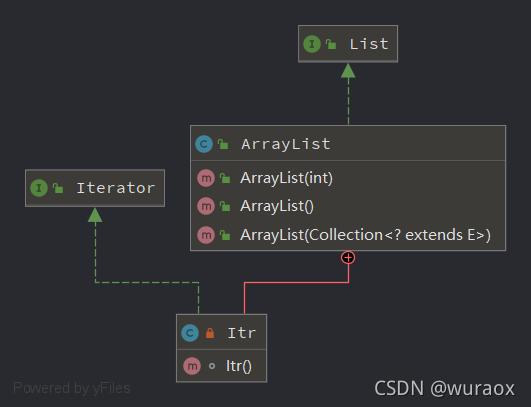

典型的是ArrayList，看下面的UML图以及部分源码：

在这里插入图片描述

// 对外暴露的方法，直接获得当前arrayList对象的迭代器
public Iterator<E> iterator() {
    return new Itr();
}

// 这是它的内部类，直接实现类Iterator接口，并实现方法
private class Itr implements Iterator<E> {
    int cursor;       // index of next element to return
    int lastRet = -1; // index of last element returned; -1 if no such
    int expectedModCount = modCount;

    Itr() {}

    public boolean hasNext() {
        return cursor != size;
    }

    @SuppressWarnings("unchecked")
    public E next() {
        checkForComodification();
        int i = cursor;
        if (i >= size)
            throw new NoSuchElementException();
        Object[] elementData = ArrayList.this.elementData;
        if (i >= elementData.length)
            throw new ConcurrentModificationException();
        cursor = i + 1;
        return (E) elementData[lastRet = i];
    }
    // 。。。。。other methods
}

通过源码发现：

ArrayLits中使用了迭代器，并且作为内部类直接放在其内部，所以它与上面的示例不同，示例是将迭代器聚合到类中在使用，这里是内部内类因此可以直接使用ArrayLits的原始数据：
```
// ArrayLits成员变量
transient Object[] elementData;

// 上面源码中，直接操作之
Object[] elementData = ArrayList.this.elementData;
```
同理，可以看到List接口其他的实现类，也使用了迭代器。

观察者模式

观察者模式（Observer Pattern）体现的是对象间的一对多关系。比如班主任之于学生——当班主任发生变化的时候就会通知全部的学生；比如天气预报接口之于网站——天气变化会通知各个接入的网站进行更新。观察者模式就是这样的模式，当一个对象的状态方式改变，依赖于它的全部对象便会随之改变。

优点：实现观察者与被观察者的解耦；实现触发机制。

缺点：通知全部观察者效率不高且有些情况下不需要全部通知。

如下实例：

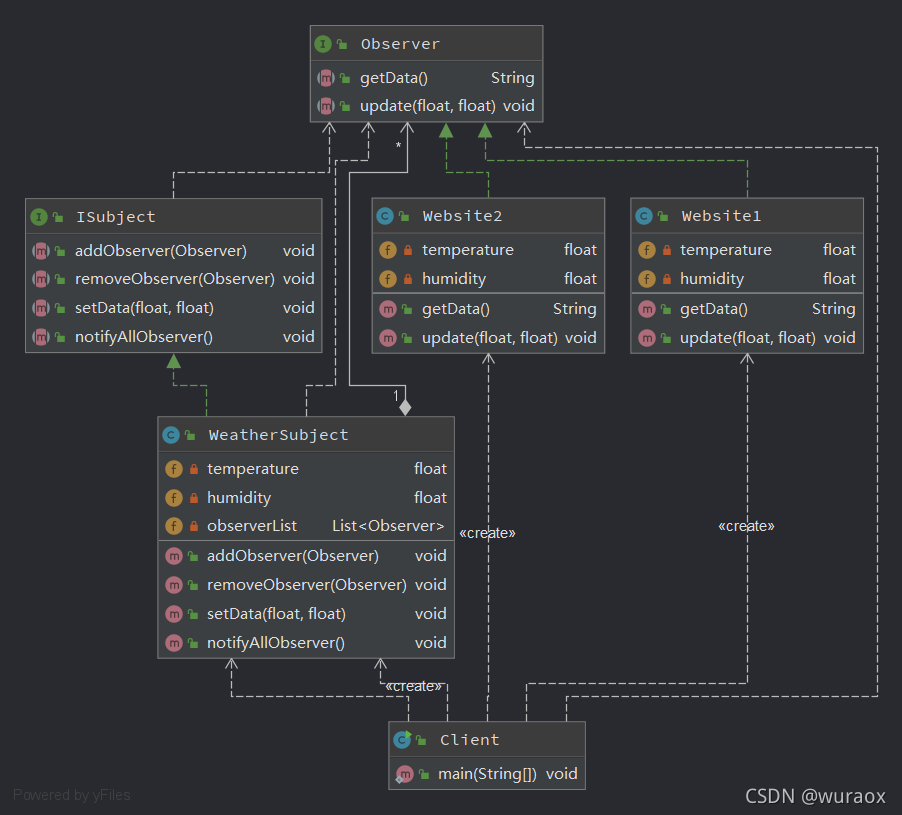

需求：有一气象站Subject实时发布最新气象数据，多家网站接入该气象站获取其数据，在气象站跟新数据后通知所有接入的网站实现同步更新。
ISubject：被观察者接口，定义被观察者的基本操作：添加观察者；删除观察者；更新数据；同步推送；
WeatherSubject：被观察者实现类，对方法实现，并设定自己管理的数据；
Observer：观察者接口，定义观察者的基本操作，更新数据，和获得数据；
Website1、Website2：具体的观察者，接入到被观察者，实现具体方法；
Client：实现观察者接入到被观察者中；被观察者更新数据同步到观察者。

在这里插入图片描述

ISubject：

/**
 * 主题接口
 */
public interface ISubject {

    void addObserver(Observer observer);

    void removeObserver(Observer observer);

    void setData(float temperature, float humidity);

    void notifyAllObserver();
}

WeatherSubject：

/**
 * 主题实现类
 */
public class WeatherSubject implements ISubject{
    // 数据信息
    private float temperature;
    private float humidity;
    // 已接入的观察者Observer
    private List<Observer> observerList;

    public WeatherSubject() {
        this.observerList = new ArrayList<>();
    }
    // 添加接入的观察者
    @Override
    public void addObserver(Observer observer) {
        observerList.add(observer);
    }
    // 删除观察者
    @Override
    public void removeObserver(Observer observer) {
        observerList.remove(observer);
    }
    // 更新主题中的信息，同时调用提醒方法
    @Override
    public void setData(float temperature, float humidity) {
        this.temperature = temperature;
        this.humidity = humidity;
        // 调用提示方法
        notifyAllObserver();
    }
    // 提示所有观察者数据更新，并将数据发送给他进行更新
    @Override
    public void notifyAllObserver() {
        for(Observer o : observerList){
            o.update(this.temperature, this.humidity);
        }
    }
}

Observer：

/**
 * 观察者接口
 */
public interface Observer {
    // 获取观察者信息
    String getData();
    // 跟新观察者信息
    void update(float temperature, float humidity);
}

Website1：

/**
 * 网站1
 */
public class Website1 implements  Observer {

    private float temperature;
    private float humidity;

    @Override
    public String getData(){
        return "temperature: " + this.temperature + "  humidity: " + this.humidity;
    }

    @Override
    public void update(float temperature, float humidity) {
        this.temperature = temperature;
        this.humidity = humidity;
    }
}

Website2：

/**
 * 网站2
 */
public class Website2 implements Observer{

    private float temperature;
    private float humidity;

    @Override
    public String getData(){
        return "temperature: " + this.temperature + "  humidity: " + this.humidity;
    }

    @Override
    public void update(float temperature, float humidity) {
        this.temperature = temperature;
        this.humidity = humidity;
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        // 创建数据中心（气象站）
        WeatherSubject subject = new WeatherSubject();
        // 网站
        Observer website1 = new Website1();
        Observer website2 = new Website2();
        // 网站接入气象站
        subject.addObserver(website1);
        subject.addObserver(website2);
        // 气象站更新数据
        subject.setData(25,60);
        System.out.println("website1: " + website1.getData());
        System.out.println("website2: " + website2.getData());
        /**
         * website1: temperature: 25.0  humidity: 60.0
         * website2: temperature: 25.0  humidity: 60.0
         */
        // 气象站更新数据
        subject.setData(35,20);
        System.out.println("website1: " + website1.getData());
        System.out.println("website2: " + website2.getData());
        /**
         * website1: temperature: 35.0  humidity: 20.0
         * website2: temperature: 35.0  humidity: 20.0
         */
    }
}

在JDK中的Observable类中使用到。

中介者模式

中介者模式（Mediator Pattren）可以降低多个类之间通信复杂性。在子系统中的各个对象之间不直接通信，而是通过中介者进行间接通信，由中介者协调处理，以实现子系统之间的解耦。

使用场景：一个子系统中的多个类相互耦合，形成网状结构。

优点：降低类的复杂性和耦合性，符合迪米特原则。

缺点：由中介者协调，当中介者出现问题会导致整个系统出问题；且中介者会变得很大，难以维护。

如下：

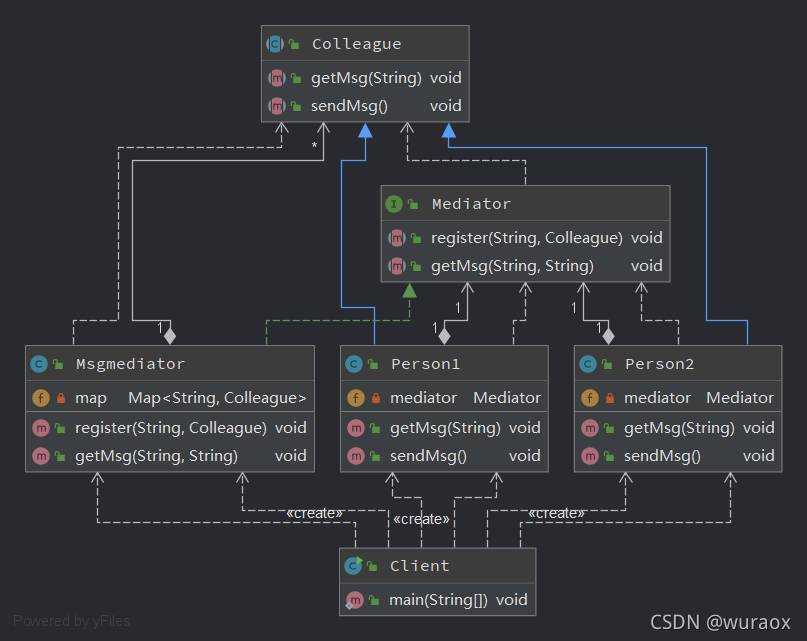

需求：Person1向Person2发送消息，不能直接发送，而是通过中介者转发实现。如下图，可以看到Person与Person之间是没有联系的（解耦）。
Mediator：中介者接口由MsgMediator实现，确定基本的方法：注册Colleague和接受中间消息；
Clleague：抽象类，定义了子系统中的对象的基本方法：接收消息和发送消息；
Person1、Person2：具体实现类。
Client：实现Pserson之间的通信。

在这里插入图片描述

Mediator：

/**
 * 中介者接口
 */
public interface Mediator {
    // 将同事对象Colleague注册到中介者中
    void register(String name,Colleague colleague);
    // 中介者转发消息
    void getMsg(String name,String s);
}

Msgmediator：

/**
 * 中介者实体
 */
public class Msgmediator implements Mediator{
    // 集合：存储Colleague对象
    private Map<String,Colleague> map;

    public Msgmediator() {
        map = new HashMap<>();
    }
    // 添加Colleague对象
    @Override
    public void register(String name, Colleague colleague) {
        map.put(name, colleague);
    }
    // 煮饭消息
    @Override
    public void getMsg(String name,String s) {
        if (map.containsKey(name)){
            map.get(name).getMsg(s);
        }
    }
}

Colleague：

/**
 * Colleague抽象类
 */
public abstract class Colleague {
    public abstract void getMsg(String s);
    public abstract void sendMsg();
}

Person1：

/**
 * Colleague实例1
 */
public class Person1 extends Colleague{

    private Mediator mediator;
    // 注册到中介者
    public Person1(Mediator mediator) {
        this.mediator = mediator;
        mediator.register("person1", this);
    }
    // 接受消息
    @Override
    public void getMsg(String s) {
        System.out.println("Person1 get msg : " + s);
    }
    // 发送消息
    @Override
    public void sendMsg() {
        mediator.getMsg("person2","hello, i am person1");
    }
}

Person2：

/**
 * 实例2，同Person1
 */
public class Person2 extends Colleague{

    private Mediator mediator;

    public Person2(Mediator mediator) {
        this.mediator = mediator;
        mediator.register("person2", this);
    }

    @Override
    public void getMsg(String s) {
        System.out.println("person2 get msg : " + s);
    }

    @Override
    public void sendMsg() {
        mediator.getMsg("person1","hello, i am person2");
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        Msgmediator msgmediator = new Msgmediator();
        Person1 person1 = new Person1(msgmediator);
        Person2 person2 = new Person2(msgmediator);
        person1.sendMsg();
        person2.sendMsg();
        /**
         * person2 get msg : hello, i am person1
         * Person1 get msg : hello, i am person2
         */
    }
}

实例应用：MVC中：C（controller）是M（model）和V（view）的中介者。

备忘录模式

备忘录模式（Memento Pattern）用于保存一个对象的某个状态，当对象被修改之后可以通过备忘录来恢复之前的数据。

备忘录模式可以根据字面意思理解，就是一个备忘的副本，同时也将用户类与备忘录管理类解耦。

优点：提供了对象的状态恢复机制；

缺点：需要额外的资源区存储备忘录信息。

常见场景：撤销操作、回档机制等。

如下：

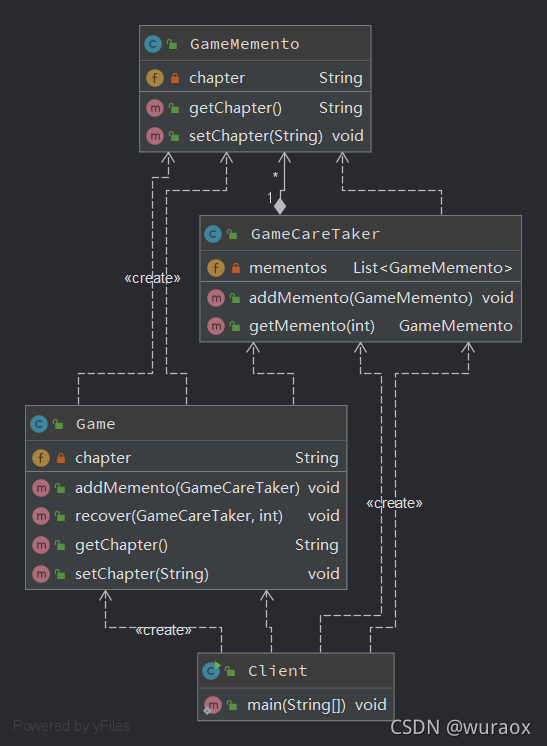

需求：创建一个游戏类，游戏为章节类游戏（状态）；玩家可以对当前游戏进度进行保存（可多次保存），当需要回档的时候，只需要选择该备忘录即可。
Game：游戏类，有一个状态——当前游戏进度（章节），提供保存进度方法和读取存档方法；
GameMemento：备忘录类，保存了某个时刻Game类的状态；
GameCraeTaker：备忘录管理类，保存了各个时候的备忘录，对外提供添加备忘录和读取备忘录的方法；
Cient：玩家创建游戏，并在需要的章节创建进行保存，并在合适的时候读档。

在这里插入图片描述

Game：

/**
 * 游戏类
 */
public class Game {
    // 游戏状态
    private String chapter;

    public Game() {
    }
    // 将当前状态添加到备忘录
    public void addMemento(GameCareTaker gameCareTaker){
        gameCareTaker.addMemento(new GameMemento(this.chapter));
    }
    // 回档
    public void recover(GameCareTaker gameCareTaker,int mementoNum){
        GameMemento memento = gameCareTaker.getMemento(mementoNum);
        this.chapter = memento.getChapter();
    }

    public String getChapter() {
        return chapter;
    }

    public void setChapter(String chapter) {
        this.chapter = chapter;
    }

}

GameMemento：

/**
 * 备忘录类，封装了相关的信息
 */
public class GameMemento {
    private String chapter;

    public GameMemento(String chapter) {
        this.chapter = chapter;
    }

    public String getChapter() {
        return chapter;
    }

    public void setChapter(String chapter) {
        this.chapter = chapter;
    }
}

GameCareTaker：

/**
 * caretaker负责对对象的备忘管理
 */
public class GameCareTaker {

    private List<GameMemento> mementos;

    public GameCareTaker() {
        this.mementos = new ArrayList<>();
    }

    public void addMemento(GameMemento memento){
        mementos.add(memento);
    }

    public GameMemento getMemento(int mementoNum){
        return mementos.get(mementoNum);
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        // 创建游戏
        Game game = new Game();
        GameCareTaker gameCareTaker = new GameCareTaker();
        // 开始第一章
        game.setChapter("第一章");
        System.out.println("当前游戏在：" + game.getChapter());
        // 保存备忘录
        game.addMemento(gameCareTaker);
        // 开始第五章
        game.setChapter("第五章");
        System.out.println("当前游戏在：" + game.getChapter());
        // 保存到备忘录
        game.addMemento(gameCareTaker);
        // 开始第六章
        game.setChapter("第六章");
        System.out.println("当前游戏在：" + game.getChapter());
        // 回档到第五章（第二次的备忘录）
        game.recover(gameCareTaker, 1);
        System.out.println("当前游戏在：" + game.getChapter());
    }
}
/*
* 当前游戏在：第一章
* 当前游戏在：第五章
* 当前游戏在：第六章
* 当前游戏在：第五章
*/

解释器模式

解释器模式（Interpreter Pattern）提供了评估语言的语法或表达式的方式。

该模式通过一个抽象类定义对一个表达式的解析，比如对四则运算表达式“a+b/c”的解析。

优点：扩展性好，对于添加功能的时候，只需要添加新的解释器即可，不许哟啊在原来的代码上进行添加修改。

缺点：使用的场景比较少；对于复杂的表达式难以维护。

状态模式

状态模式（State Parrten）中，类的操作根据类的状态改变而改变。

如：对于一个人，在青年状态时的操作为学习，在壮年状态时操作为工作，早老年状态时操作为养老等，根据实际的状态而变化其操作。

在状态模式中，有如下构成：

Context：上下文，用于保存该类的一个状态，在不同状态下，对于同一个方法具有不同的行为。
State：状态类，由一个抽象类派生出来具体的许多子状态；在抽象类中定义了一个对象的所有的可能操作；

子类状态对其操作方法根据自身的需要进行重写。

优点：封装了状态的转换；将一个类的所有状态分装到了一个类中，只需要修改该类的状态就可以改变其行为；

缺点：状态类增加，时系统的而复杂度增加。

如下：

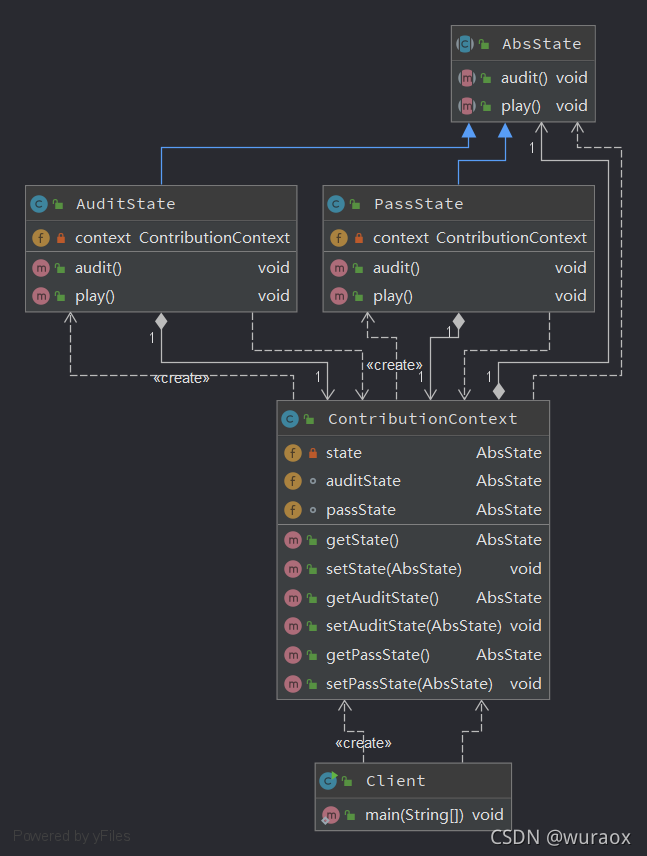

需求：用户在某平台上需要上传一个视频作品，在此期间有两个状态（审核、通过）；上传时的初始状态为审核，审核通过之后进入完成状态，才能进行播放。
AbsState：状态抽象类，定义了所有状态可能的操作，具体状态根据实际情况重写相关方法；
AuditState：审核状态，该状态下作品等待审核且不能播放；
PassState：通过状态，该状态下作品可以被播放，不需要再被审核；
ContributionContext：投稿上下文，该类中枚举了该稿件的所有状态，在不同状态下调用相同的方法会有不同的行为；
Client：客户端，创建稿件，并根据其状态执行操作。

在这里插入图片描述

ContributionContext：

/**
 * 投稿类的上下文
 */
public class ContributionContext {
    private AbsState state;
    // 枚举状态
    AbsState auditState = new AuditState(this);
    AbsState passState = new PassState(this);
    // 初始化状态
    public ContributionContext() {
        this.state = auditState;
    }
    // 审核操作
    public void audit(){
        state.audit();
    }
    // 播放操作
    public void play(){
        state.play();
    }

    public AbsState getState() {
        return state;
    }

    public void setState(AbsState state) {
        this.state = state;
    }

    public AbsState getAuditState() {
        return auditState;
    }

    public void setAuditState(AbsState auditState) {
        this.auditState = auditState;
    }

    public AbsState getPassState() {
        return passState;
    }

    public void setPassState(AbsState passState) {
        this.passState = passState;
    }
}

AbsState：

/**
 * 状态抽象类
 */
public abstract class AbsState {
    // 修改
    public abstract void audit();
    // 播放
    public abstract void play();
}

AuditState：

/**
 * 审核状态
 */
public class AuditState extends AbsState{

    private ContributionContext context;

    public AuditState(ContributionContext context) {
        this.context = context;
    }

    @Override
    public void audit() {
        System.out.println("审核通过~");
        // 审核通过，并切换状态
        context.setState(context.getPassState());
    }

    @Override
    public void play() {
        System.out.println("审核未通过，不能播放~");
    }
}

PassState：

/**
 * 审核通过状态类
 */
public class PassState extends AbsState{
    private ContributionContext context;

    public PassState(ContributionContext context) {
        this.context = context;
    }

    @Override
    public void audit() {
        System.out.println("已审核，不许需要再次审核~");
    }

    @Override
    public void play() {
        System.out.println("正在播放~");
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        ContributionContext context = new ContributionContext();
        // 直接播放
        context.play();
        // 审核
        context.audit();
        // 再审核
        context.audit();
        // 播放
        context.play();
        /**
         * 审核未通过，不能播放~
         * 审核通过~
         * 已审核，不许需要再次审核~
         * 正在播放~
         */
    }
}

策略模式

策略模式（Strategy Pattern）实现一个类的行为再运行时更改。该类通过在运行时修改其策略来实现行为的更改。

使用场景：如Person类有多个继承，不同的子类拥有与Person类相近的新为，在一些特别的类中可能会对某个方法进行重写；也有特殊情况下：一个类属于Person范畴，但是其重写Person的全部方法。对于这种情况单纯使用继承解决就不显得那么灵活，就可以使用策略模式。通过聚合或组合的方式将策略分装到类中。

优点：行为变化灵活；可扩展性好；避免多重判断；

缺点：策略类多样不利于维护。

如下：

需求：有一个演员类，其行为是表演，但是表演的节目不确定需要根据实际情况灵活改变（唱歌、跳舞、书法）。

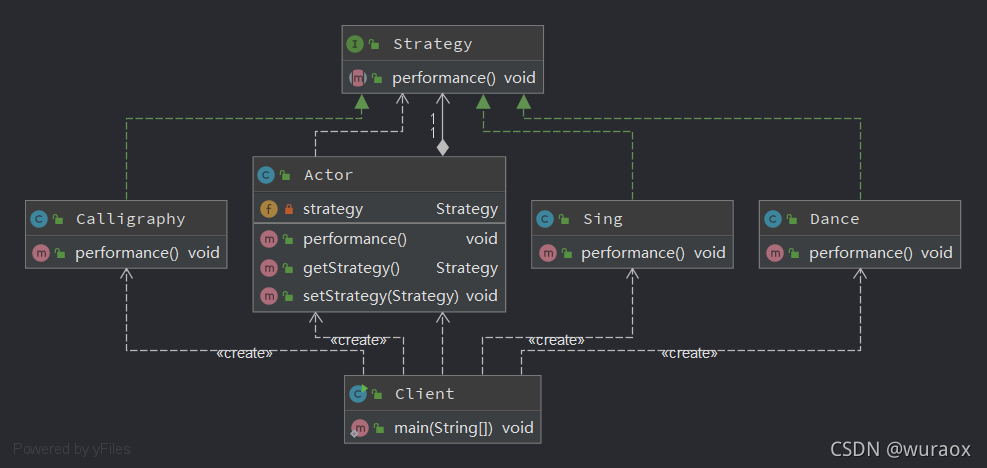

Strategy：策略接口，定义了一个表演的抽象方法，具体表演类型有其实现类进行具体实现；
Sing、Dance、Calligraphy：具体的策略类，实现的接口中的方法。
Actor：演员类，通过聚合将策略分装到类中，根据策略的不同将执行不同的行为。也可以随时修改其策略；
Client：客户端，创建演员类，并赋予策略使其执行相关的行为。

在这里插入图片描述

Strategy：

/**
 * 策略接口
 */
public interface Strategy {
    void performance();
}

Sing：

/**
 * 唱歌表演
 */
public class Sing implements Strategy{
    @Override
    public void performance() {
        System.out.println("唱歌~");
    }
}

Dance：

/**
 * 跳舞表演
 */
public class Dance implements Strategy{
    @Override
    public void performance() {
        System.out.println("跳舞~");
    }
}

Calligraphy：

/**
 * 书法表演
 */
public class Calligraphy implements Strategy{
    @Override
    public void performance() {
        System.out.println("书法~");
    }
}

Actor：

/**
 * 演员类
 */
public class Actor {
    // 演员行为策略
    private Strategy strategy;

    public Actor(Strategy strategy) {
        this.strategy = strategy;
    }
    // 根据策略的不同执行不同的方法
    public void performance(){
        if (strategy != null){
            strategy.performance();
        }
    }
    // 重新设置策略
    public Strategy getStrategy() {
        return strategy;
    }

    public void setStrategy(Strategy strategy) {
        this.strategy = strategy;
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        // 创建一个演员，策略为Sing
        Actor actor = new Actor(new Sing());
        actor.performance();
        // 设置策略为Dance
        actor.setStrategy(new Dance());
        actor.performance();
        // 设置策略为Calligraphy
        actor.setStrategy(new Calligraphy());
        actor.performance();
        /**
         * output:
         * 唱歌~
         * 跳舞~
         * 书法~
         */
    }
}

JDK中的使用

Comparator接口的使用。

Comaprator就是一个策略接口，其内部有一个方法——compare（）；
实现该接口之后重写compare（）方法就是具体的策略，比如升序、降序等；
在集合List或Arrays中调用sort（）方法时就会传入这个具体的策略，根据策略执行相关的行为。

责任链模式

责任链模式（Chain of Responsibility Patterb）为请求创建了一个接收者对象的链，当第一个对象不能处理该请求时会将该请求传给下一个接收者，再不行再传，直到找到合适的处理方式为止。

在责任链模式中是通过一个接收者中聚合了另一个接收者以实现链（或环）。

实际应用场景：servlet中的Filter链、拦截器等

优点：解耦，将请求对象与接收对象分离；使接收者处理的方式更灵活；在添加新的接收者的时候会很方便。

缺点：如果链很长，而且总是被链的最后的接收者接收，那么会消耗大量的资源，系统性能收到影响。

如下：

需求：找位置，对于三个用户（tom、jerry、lucy）都有自己特定的位置，每个人只能坐自己的位置，以此实现他们找到自己的位置坐下。

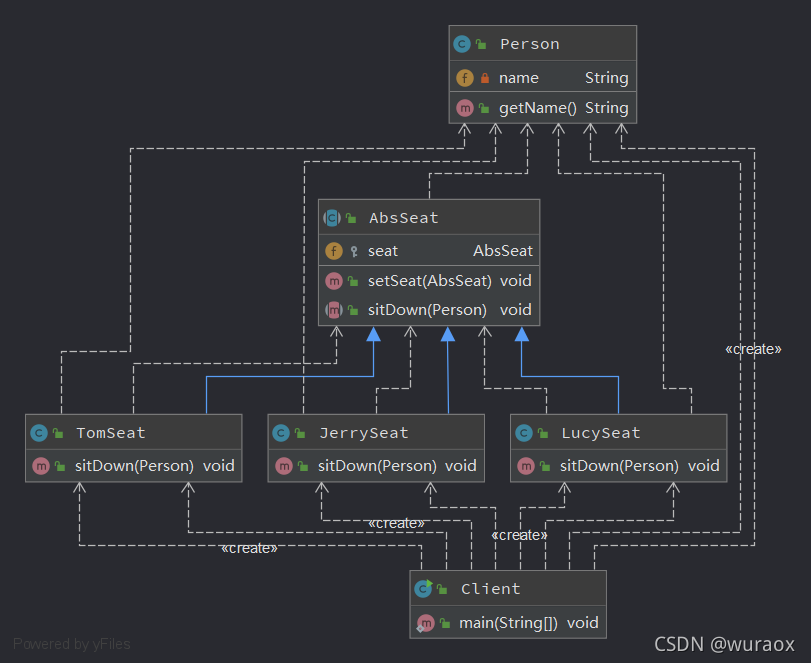

Person：用户类，封装了用户的姓名信息，也就是责任链模式中的请求者；
AbsSeat：作为接收者的抽象类，统一接收者的方法和属性（在类中维护了一个其他的接受者）；
TomSeat、JerrySeat、LucySeat：三个人个自的作为（接受者），每个作为只能坐下对应的用户；
Client：客户端，创建用户、接收者并形成责任链，在将请求发送给责任链，开始寻找个自的座位。

在这里插入图片描述

Person：

/**
 * 用户,接收者
 */
public class Person {
    private String name;

    public Person(String name) {
        this.name = name;
    }

    public String getName() {
        return name;
    }
}

AbsSeat：

/**
 * 接收者抽象类
 */
public abstract class AbsSeat {
    // 下一个接收者
    protected AbsSeat seat;
    // 设置下一个接收者
    public void setSeat(AbsSeat seat) {
        this.seat = seat;
    }
    // 各个实现对象的具体逻辑
    public abstract void sitDown(Person person);
}

TomSeat：

/**
 * tom 的作为
 */
public class TomSeat extends AbsSeat{

    @Override
    public void sitDown(Person person) {
        if(person.getName() != null && person.getName().equals("tom")){
            System.out.println("tom find his seat");
        }else{
            // 如果来的不是tom，则寻找下一个对象是否匹配
            seat.sitDown(person);
        }
    }
}

LucySeat：

/**
 * lucy 的对象
 */
public class LucySeat extends AbsSeat{
    @Override
    public void sitDown(Person person) {
        if(person.getName() != null && person.getName().equals("lucy")){
            System.out.println("lucy find his seat");
        }else{
            seat.sitDown(person);
        }
    }
}

JerrySeat：

/**
 * jerry 的作为
 */
public class JerrySeat extends AbsSeat{
    @Override
    public void sitDown(Person person) {
        if(person.getName() != null && person.getName().equals("jerry")){
            System.out.println("jerry find his seat");
        }else{
            seat.sitDown(person);
        }
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        Person tom = new Person("tom");
        // 创建对象并形成责任链
        TomSeat tomSeat = new TomSeat();
        LucySeat lucySeat = new LucySeat();
        JerrySeat jerrySeat = new JerrySeat();
        tomSeat.setSeat(lucySeat);
        lucySeat.setSeat(jerrySeat);
        jerrySeat.setSeat(tomSeat);

        // tom开始寻找自己的位置
        lucySeat.sitDown(tom);
        // tom find his seat

        // StackOverflowError
        // 由于该责任链时一个循环，没有该用户的位置将会导致栈溢出，可设置判定条件结束循环
        lucySeat.sitDown(new Person("amy"));

    }
}

public abstract void sitDown(Person person);

}


**TomSeat：**

```java
/**
 * tom 的作为
 */
public class TomSeat extends AbsSeat{

    @Override
    public void sitDown(Person person) {
        if(person.getName() != null && person.getName().equals("tom")){
            System.out.println("tom find his seat");
        }else{
            // 如果来的不是tom，则寻找下一个对象是否匹配
            seat.sitDown(person);
        }
    }
}

LucySeat：

/**
 * lucy 的对象
 */
public class LucySeat extends AbsSeat{
    @Override
    public void sitDown(Person person) {
        if(person.getName() != null && person.getName().equals("lucy")){
            System.out.println("lucy find his seat");
        }else{
            seat.sitDown(person);
        }
    }
}

JerrySeat：

/**
 * jerry 的作为
 */
public class JerrySeat extends AbsSeat{
    @Override
    public void sitDown(Person person) {
        if(person.getName() != null && person.getName().equals("jerry")){
            System.out.println("jerry find his seat");
        }else{
            seat.sitDown(person);
        }
    }
}

Client：

public class Client {
    public static void main(String[] args) {
        Person tom = new Person("tom");
        // 创建对象并形成责任链
        TomSeat tomSeat = new TomSeat();
        LucySeat lucySeat = new LucySeat();
        JerrySeat jerrySeat = new JerrySeat();
        tomSeat.setSeat(lucySeat);
        lucySeat.setSeat(jerrySeat);
        jerrySeat.setSeat(tomSeat);

        // tom开始寻找自己的位置
        lucySeat.sitDown(tom);
        // tom find his seat

        // StackOverflowError
        // 由于该责任链时一个循环，没有该用户的位置将会导致栈溢出，可设置判定条件结束循环
        lucySeat.sitDown(new Person("amy"));

    }
}
