铁路转运站恒压供水设备数据采集远程监控系统方案

某铁路转运站为确保生活和生产的正常用水，需要将山脚下水池中的水提升输送到半山水塔上，再由水塔向转运站供水。其中山下泵站由西门子S7 - 200 SMART PLC接入一台变频器控制三台水泵的轮换运行。由于山下泵站和半山水塔距离较远，人员值守和维护十分不便，因此要求实现物联网改造，实现泵站及水塔的远程监控与控制管理。

解决方案

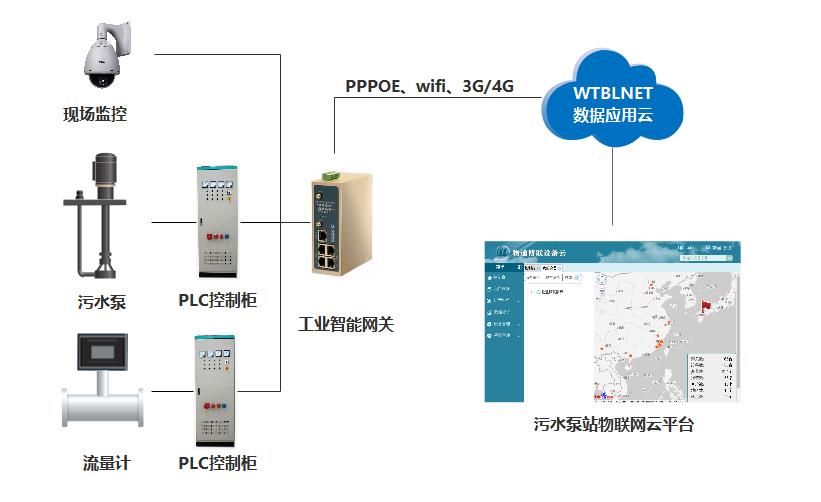

由于该地区地处偏远且环境复杂，山下泵站和半山水塔距离较远等现状，工业智能网关WG581（单网口单串口）选用4G传输模式。将两台网关分别部署接入泵站PLC以及水塔PLC，从而实时采集水池水位、水塔水位、电机温度、水管压力和出水流量等数据并对接到转运站管理平台中，提供远程监控、组态管理、远程控制、故障告警等功能，从而有效减少人力成本与工作量，提高工作效率与管理水平。

实现功能

1、实时采集水池水位、电机温度、水管压力、出水流量、水泵状态、电机频率等数据，通过4G网络传输到转运站管理平台中，并在监测到异常数据时自动告警。

2、实时采集水塔水位、电机温度、水管压力、出水流量、阀门开关、电机频率等数据，通过4G网络传输到转运站管理平台中，并在监测到异常数据时自动告警。

3、管理平台接收数据并形成可视化组态，能够了解设备运行状态、工艺参数、告警告警、运维工单等信息，从而及时调度人员物力，确保设备稳定与用水安全。

4、拓展接入摄像头实现对多个远端站点的实时监控，能够查看实时视频、历史视频并控制摄像头转向，从而避免意外事故的发生。

5、网关能够提供PLC远程维护的网络通道，工程师能够实现对异地PLC的远程编程调试和远程上下载程序等操作，提高运维效率，减少前往现场的次数。
