Flash的全擦除

实现原理

首先查看数据手册查询全擦除指令，全擦除指令把Flash中所有位都置1，Flash为空时，所有位默认为1；
在写入全擦除指令之前需要写入写使能指令WREN，写入时拉低片选信号，写入完成拉高片选信号，写入写使能指令后便会变为写锁存状态，在此状态下才能进行全擦除指令写入；
写入全擦除指令BE，全擦除指令写入时片选信号为低电平，通过MOSI端口写入指令，写入完成则将片选信号拉高，若不拉高，则此指令不会执行；
全擦除指令写入后要等待一个全擦除周期完成擦除操作，周期时间可查看数据手册中的 $t_{BE}$ ；

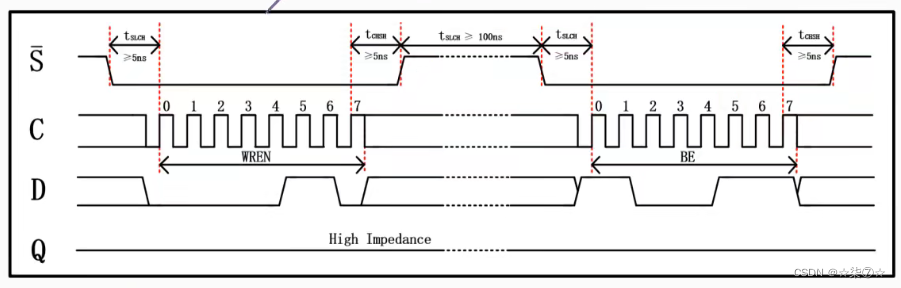

以上步骤需要遵循串行输入时序，可在数据手册中查看，见下图；
需要查看数据手册中Flash读写操作对时钟频率的要求。

片选信号建立时间 $t_{SLCH}$ ：片选信号拉低到第一个bit数据开始输入的时间，大于5ns；

片选信号保持时间 $t_{CHSH}$ ：最后一个bit数据输入完成到片选信号拉高的时间，大于5ns；

两指令间的等待时间 $t_{SHSL}$ ：写使能指令写入后需要等待固定时间才能写入全擦除指令，大于100ns。

verilog设计代码

module  flash_be_ctrl
(
    input   wire            sys_clk     ,   //系统时钟，频率50MHz
    input   wire            sys_rst_n   ,   //复位信号,低电平有效
    input   wire            key         ,   //按键输入信号

    output  reg             cs_n        ,   //片选信号
    output  reg             sck         ,   //串行时钟
    output  reg             mosi            //主输出从输入数据
);

//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************//

//parameter define
parameter   IDLE    =   4'b0001 ,   //初始状态
            WR_EN   =   4'b0010 ,   //写状态
            DELAY   =   4'b0100 ,   //等待状态
            BE      =   4'b1000 ;   //全擦除状态
parameter   WR_EN_INST  =   8'b0000_0110,   //写使能指令
            BE_INST     =   8'b1100_0111;   //全擦除指令

//reg   define
reg     [2:0]   cnt_byte;   //字节计数器
reg     [3:0]   state   ;   //状态机状态
reg     [4:0]   cnt_clk ;   //系统时钟计数器
reg     [1:0]   cnt_sck ;   //串行时钟计数器
reg     [2:0]   cnt_bit ;   //比特计数器

//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************//

//cnt_clk:系统时钟计数器，用以记录单个字节
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_clk  <=  5'd0;
    else    if(state != IDLE)
        cnt_clk  <=  cnt_clk + 1'b1;

//cnt_byte:记录输出字节个数和等待时间
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_byte    <=  3'd0;
    else    if((cnt_clk == 5'd31) && (cnt_byte == 3'd6))
        cnt_byte    <=  3'd0;
    else    if(cnt_clk == 31)
        cnt_byte    <=  cnt_byte + 1'b1;

//cnt_sck:串行时钟计数器，用以生成串行时钟
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_sck <=  2'd0;
    else    if((state == WR_EN) && (cnt_byte == 1'b1))
        cnt_sck <=  cnt_sck + 1'b1;
    else    if((state == BE) && (cnt_byte == 3'd5))
        cnt_sck <=  cnt_sck + 1'b1;

//cs_n:片选信号
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cs_n    <=  1'b1;
    else    if(key == 1'b1)
        cs_n    <=  1'b0;
    else    if((cnt_byte == 3'd2) && (cnt_clk == 5'd31) && (state == WR_EN))
        cs_n    <=  1'b1;
    else    if((cnt_byte == 3'd3) && (cnt_clk == 5'd31) && (state == DELAY))
        cs_n    <=  1'b0;
    else    if((cnt_byte == 3'd6) && (cnt_clk == 5'd31) && (state == BE))
        cs_n    <=  1'b1;

//sck:输出串行时钟
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        sck <=  1'b0;
    else    if(cnt_sck == 2'd0)
        sck <=  1'b0;
    else    if(cnt_sck == 2'd2)
        sck <=  1'b1;

//cnt_bit:高低位对调，控制mosi输出
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_bit <=  3'd0;
    else    if(cnt_sck == 2'd2)
        cnt_bit <=  cnt_bit + 1'b1;

//state:两段式状态机第一段，状态跳转
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        state   <=  IDLE;
    else
    case(state)
        IDLE:   if(key == 1'b1)
                state   <=  WR_EN;
        WR_EN:  if((cnt_byte == 3'd2) && (cnt_clk == 5'd31))
                state   <=  DELAY;
        DELAY:  if((cnt_byte == 3'd3) && (cnt_clk == 5'd31))
                state   <=  BE;
        BE:     if((cnt_byte == 3'd6) && (cnt_clk == 5'd31))
                state   <=  IDLE;
        default:    state   <=  IDLE;
    endcase

//mosi:两段式状态机第二段，逻辑输出
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        mosi    <=  1'b0;
    else    if((state == WR_EN) && (cnt_byte == 3'd2))
        mosi    <=  1'b0;
    else    if((state == BE) && (cnt_byte == 3'd6))
        mosi    <=  1'b0;
    else    if((state == WR_EN) && (cnt_byte == 3'd1) && (cnt_sck == 5'd0))
        mosi    <=  WR_EN_INST[7 - cnt_bit];    //写使能指令
    else    if((state == BE) && (cnt_byte == 3'd5) && (cnt_sck == 5'd0))
        mosi    <=  BE_INST[7 - cnt_bit];       //全擦除指令

endmodule

verilog测试代码

module  tb_flash_be_ctrl();

//wire  define
wire            cs_n    ;   //Flash片选信号
wire            sck     ;   //Flash串行时钟
wire            mosi    ;   //Flash主输出从输入信号

//reg   define
reg     sys_clk     ;   //模拟时钟信号
reg     sys_rst_n   ;   //模拟复位信号
reg     key         ;   //模拟全擦除触发信号

//时钟、复位信号、模拟按键信号
initial
    begin
        sys_clk     =   1'b1;
        sys_rst_n   <=  1'b0;
        key <=  1'b0;
        #100
        sys_rst_n   <=  1'b1;
        #1000
        key <=  1'b1;
        #20
        key <=  1'b0;
    end

always  #10 sys_clk <=  ~sys_clk;   //模拟时钟,频率50MHz

//写入Flash仿真模型初始值(全F)
defparam memory.mem_access.initfile = "initmemory.txt";

//------------- flash_be_ctrl_inst -------------
flash_be_ctrl  flash_be_ctrl_inst
(
    .sys_clk    (sys_clk    ),  //输入系统时钟,频率50MHz,1bit
    .sys_rst_n  (sys_rst_n  ),  //输入复位信号,低电平有效,1bit
    .key        (key        ),  //按键输入信号,1bit

    .sck        (sck        ),  //输出串行时钟,1bit
    .cs_n       (cs_n       ),  //输出片选信号,1bit
    .mosi       (mosi       )   //输出主输出从输入数据,1bit
);

//------------- memory -------------
m25p16  memory
(
    .c          (sck    ),  //输入串行时钟,频率12.5Mhz,1bit
    .data_in    (mosi   ),  //输入串行指令或数据,1bit
    .s          (cs_n   ),  //输入片选信号,1bit
    .w          (1'b1   ),  //输入写保护信号,低有效,1bit
    .hold       (1'b1   ),  //输入hold信号,低有效,1bit

    .data_out   (       )   //输出串行数据
);

endmodule
