Pytorch : 模型部署

Pytorch部署

将模型导出为torchscript，参考链接

libtorch C++

组成部分

根据 PyTorch 官方文档 的介绍，PyTorch的C++ API可以粗略分为以下五个部分：

• ATen：基础的张量和数学计算库，其他的部分都以此为基础。
• Autograd：多 ATen 的扩展，包含自动微分功能。
• C++ Frontend：用于训练和验证机器学习模型的高层架构。
• TorchScript：TorchScipt JIT 编译器 / 解释器的接口。
• C++ Extensions：一系列使用 C++ 和 CUDA 例程扩展 Python API 的方法。

ATen

ATen 是一个基础的张量库，几乎所有 PyTorch 中的 Python 和 C++ 接口的以此为基础。ATen 提供了一个核心的 Tensor 类，并定义了它的几百种操作。大部分这些操作既可以在 CPU 上进行，也可以在 GPU 上进行。Tensor 类可以根据其类型动态地调度它们。一个 ATen 的小例子：

#include <ATen/ATen.h>
at::Tensor a = at::ones({2, 2}, at::kInt);
at::Tensor b = at::randn({2, 2});
auto c = a + b.to(at::kInt);

根据条件生成tensor

torch::Tensor torch::where(const torch::Tensor &condition, const torch::Tensor &x, const torch::Tensor &y)

torch::where 是 PyTorch C++ API 中的一个函数，根据 condition 参数返回一个张量（tensor），张量中的元素是从参数 x 或 y 中选择的。其中选择是基于布尔值张量 condition 中的元素。如果对应的元素在 condition 中的值为true，就选择参数 x 中对应的元素；否则选择参数 y 中的元素。

对Tensor逐元素访问的高效方法

官方教程

Autograd

Autograd 是 PyTorch 的 C++ API 的一部分，它通过增加自动求导功能扩展增强了 Tensor 类。自动求导系统记录了 Tensor 的操作来形成一张自动求导图。并在该图的叶节点上调用 backward() 通过跨越图中的函数和张量网络执行反向模式微分，最终产生梯度。以下是一个示例：

#include <torch/csrc/autograd/variable.h>
#include <torch/csrc/autograd/function.h>

torch::Tensor a = torch::ones({2, 2}, torch::requires_grad());
torch::Tensor b = torch::randn({2, 2});
auto c = a + b;
c.backward(); // a.grad()将会保存c关于a的导数

ATen 中的类 at::Tensor 默认是不可微的。要添加 Autograd API 提供的张量的可微性，要使用torch:: 命名空间而不是 at:: 命名空间的张量工厂函数。也就是说，使用 at::ones 创建的张量是不可微的，但使用torch::ones 创建的张量是可微的。

在PyTorch中,torch::autograd::Function是实现自定义autograd操作的基类。主要用法如下:

定义子类继承自torch::autograd::Function,并实现forward和backward方法:

class MyFunc : public torch::autograd::Function<MyFunc> {
public:
  static torch::Tensor forward(torch::AutogradContext *ctx, torch::Tensor x) {
    // forward逻辑
    return x;
  }
  static torch::autograd::variable_list backward(torch::AutogradContext *ctx, torch::variable_list grad_outputs) {
    // backward逻辑
    return grad_outputs;
  }
};

在forward中实现前向计算逻辑,backward计算梯度。

然后可以按照正常函数方式使用:

auto x = torch::ones({2,2});
auto y = MyFunc::apply(x);
y.backward();

MyFunc::apply会调用forward并建立计算图,y.backward()自动计算并传播梯度。

所以通过继承torch::autograd::Function,可以方便地实现自定义的autograd操作,并接入框架的自动微分机制。

注意backward的输入grad_outputs就是forward的输出,需要按链式法则计算并返回梯度。

PyTorch使用这种机制来实现许多预定义的Function,我们也可以扩展自定义运算

C++ Frontend

PyTorch C++ 前端为神经网络和通用 ML（机器学习）研究和生产用例提供了一个高级的纯 C++ 建模接口，在设计和提供的功能上很大程度上与 Python API 保持一致。C++ 前端包括以下内容：

• 通过多层模块系统（如torch.nn.Module）定义机器学习模型的接口；
• 一些已有模块的的常见的建模方法（例如卷积、RNN、BN等）的“标准库”；
• 优化器 API，包括流行优化器的实现，如 SGD、Adam、RMSprop 等；
• 一系列表示数据集和数据处理管道的方法，包括在多个 CPU 内核上并行加载数据的功能；
• 用于保存和加载训练会话 checkpoint 的序列化格式（如torch.utils.data.DataLoader）；
• 将模型自动并行化到多个 GPU（如torch.nn.parallel.DataParallel）；
• 支持使用pybind11轻松将C++模型绑定到Python的代码；
• TorchScript JIT 编译器的入口点；
• 有助于与 ATen 和 Autograd API 接口的有用实用程序。

有关C++ 前端的更详细说明，可参阅此文档。 与 C++ 前端相关的torch::命名空间的相关部分包括torch::nn、 torch::optim、 torch::data、 torch::serialize、 torch::jit 和torch::python。C++ 前端的示例可以在此存储库中找到，该存储库正在持续且积极地扩展。

TorchScript

TorchScript 是一种 PyTorch 模型的表示，可以被 TorchScript 编译器理解、编译和序列化。从根本上说，TorchScript 本身就是一种编程语言。它是使用 PyTorch API 的 Python 子集。TorchScript 的 C++ 接口包含三个主要功能：

• 一种在 Python 中定义的用于加载和执行序列化 TorchScript 模型的机制；
• 用于定义扩展 TorchScript 标准操作库的自定义操作符的 API；
• 从 C++ 实时编译 TorchScript 程序。

如果您想尽可能在 Python 中定义模型，但随后将它们导出到 C++ 以用于生产环境和非 Python 推理，则第一种机制可能对您很感兴趣。您可以通过此链接了解更多信息。第二个 API 涉及您希望使用自定义算子扩展 TorchScript 的场景，这些算子同样可以在推理期间从 C++ 序列化和调用。最后，torch::jit::compile 函数可用于直接从 C++ 访问 TorchScript 编译器。

C++ Extension

C++ Extension 提供了一种访问上述所有接口的简单而强大的方法，目的是扩展 PyTorch 的常规 Python 用例。C++ 扩展最常用于在 C++ 或 CUDA 中实现自定义算子。C++ 扩展 API 没有向 PyTorch C++ API 添加任何新功能。而是提供了与 Python setuptools 的集成以及允许从 Python 访问 ATen、Autograd 和其他 C++ API 的 JIT 编译机制来进行自定义扩展。要了解有关 C++ 扩展 API 的更多信息，请阅读 本教程。

torch命名空间

Component	Description
torch::Tensor	Automatically differentiable, efficient CPU and GPU enabled tensors
torch::nn	A collection of composable modules for neural network modeling
torch::optim	Optimization algorithms like SGD, Adam or RMSprop to train your models
torch::data	Datasets, data pipelines and multi-threaded, asynchronous data loader
torch::serialize	A serialization API for storing and loading model checkpoints
torch::python	Glue to bind your C++ models into Python
torch::jit	Pure C++ access to the TorchScript JIT compiler

CUDA Stream任务级并行

官方教程

Onnx部署推理

优化模型以在各种平台和编程语言上运行是很困难的。要在各种框架和硬件组合中最大化性能非常耗时。Open Neural Network Exchange（ONNX） 运行时为您提供了一个解决方案，让您只需进行一次训练，即可在任何需要的硬件、云端或边缘设备上加速推断。

ONNX Runtime是一个跨平台的机器学习模型加速器，具有灵活的接口来集成特定于硬件的库。ONNX Runtime能够使用不同的执行提供者执行神经网络模型，如CPU、CUDA和TensorRT等。它也可以用于各种框架的模型，如PyTorch、Tensorflow/Keras、TFLite、scikit-learn等。

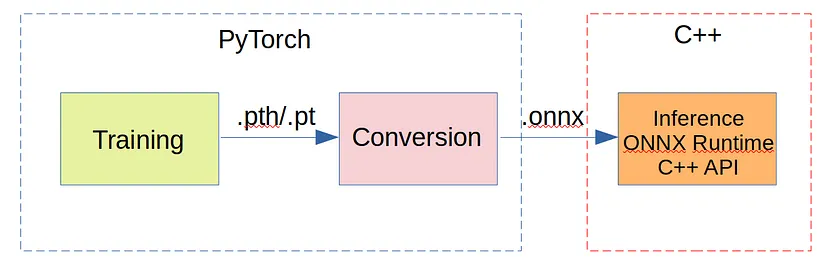

上图展示了使用ONNX运行时将预训练的PyTorch模型部署到c++应用程序中的管道。给定在PyTorch中预训练的模型文件(. pth文件或.pt文件)，我们首先将该文件转换为ONNX格式的文件(.onnx文件)。这种转换也发生在PyTorch中。生成的onnx文件被输入到c++应用程序，该应用程序调用onnx Runtime c++ API来执行推理。

Conversion from the PyTorch model to ONNX

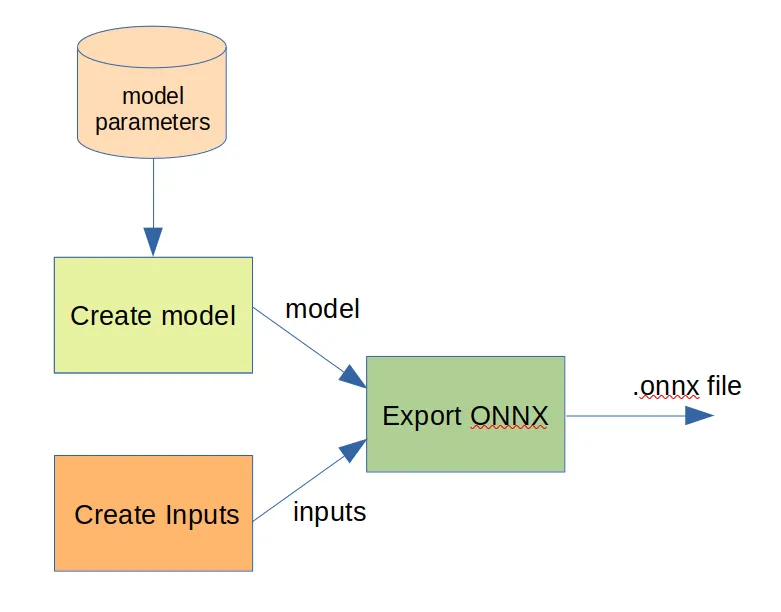

从.pth/.pt文件到.onnx文件的转换可以在PyTorch中通过四个步骤简单地完成。首先需要创建网络，如果在GPU上进行推理，则需要将模型放到CUDA中。

net = Model()
net.cuda()

其次，将存储在.pth/.pt文件中的模型参数加载到模型中

PATH = 'model.pth'
net.load_state_dict(torch.load(PATH))
net.eval()

在创建模型之后，我们指定输入。输入可以简单地设置为模型所需的具有正确形状的随机张量。形状格式为NCHW(批大小*通道数量*高度*宽度)。例如，输入可以设置如下

x = torch.randn((1, 3, 32, 32)).cuda()

最后，给定模型和输入，可以导出.onnx文件

torch.onnx.export(net,       # model being run
                  x,         # model input
                  "model.onnx",  # where to save the model
                  export_params=True, # store the trained weights
                  opset_version=11,   # the ONNX version
                  do_constant_folding=True,
                  input_names= ['input'], # set model input names
                  output_names=['output'], # set model output names
)

Inference using ONNX Runtime

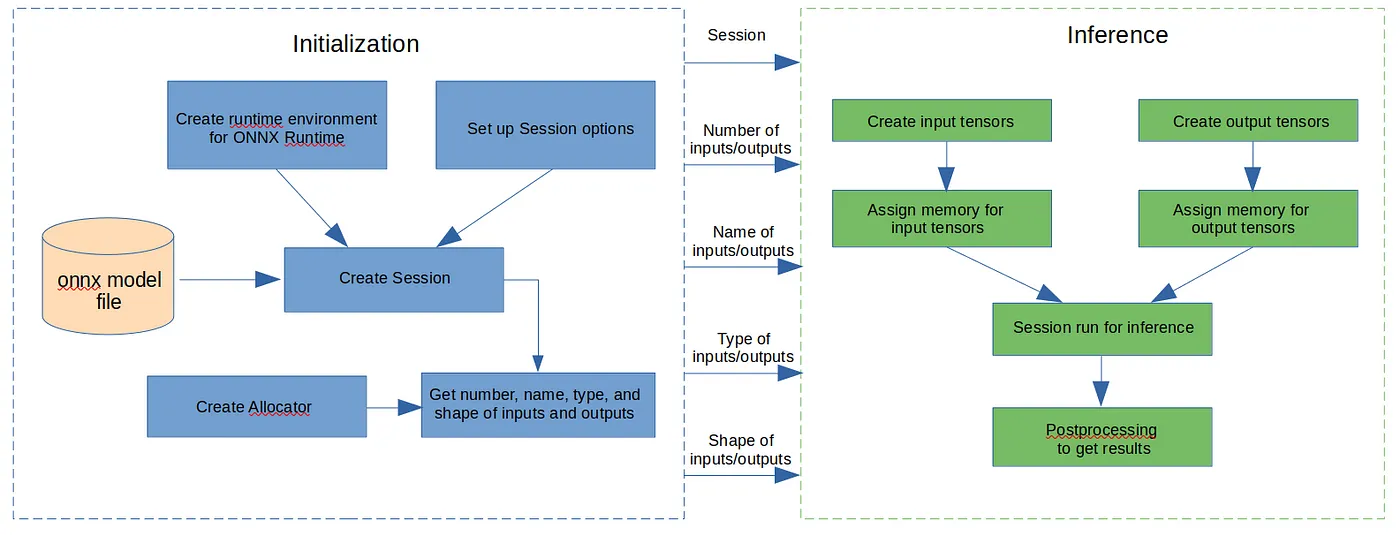

使用ONNX Runtime c++ API执行推理包括两个步骤:初始化和推理。在初始化步骤中，创建ONNX运行时环境，并设置ONNX运行时会话的选项。给定运行时环境、会话选项和预训练的ONNX模型，就会创建ONNX运行时会话。ONNX运行时会话用于

1. 与创建的分配器结合时，提取模型输入和输出的信息，如模型输入/输出的数量、名称、类型和形状，
2. 在推理阶段运行推理

推理阶段从初始化步骤接收模型输入和输出的数字、名称、类型和形状，然后执行推理任务。它首先创建输入和输出张量，并为这些张量分配内存。然后，运行ONNX运行时会话来执行推理。最后对推理结果进行后处理，得到最终的预测结果

我实现了一个图像分类器类，它有ONNX运行时环境，会话，模型输入和输出的名称和形状的字段变量。这些变量将被ONNX运行时推断使用。

class ImageClassifier {
 private:
  // ORT Environment
  std::shared_ptr<Ort::Env> mEnv;
  // Session
  std::shared_ptr<Ort::Session> mSession;
  // Inputs
  char* mInputName;
  std::vector<int64_t> mInputDims;    // shape
  // Outputs
  char* mOutputName;
  std::vector<int64_t> mOutputDims;    // shape

然后在类构造函数中执行如图3所示的初始化步骤，以创建运行时环境、会话和分配器

/******* Create ORT environment *******/
std::string instanceName{"Image classifier inference"};
mEnv = std::make_shared<Ort::Env>(OrtLoggingLevel::ORT_LOGGING_LEVEL_WARNING,instanceName.c_str());
/******* Create ORT session *******/
// Set up options for session
Ort::SessionOptions sessionOptions;
// Enable CUDA
sessionOptions.AppendExecutionProvider_CUDA(OrtCUDAProviderOptions{});
// Sets graph optimization level (Here, enable all possible optimizations)
sessionOptions.SetGraphOptimizationLevel(GraphOptimizationLevel::ORT_ENABLE_ALL);
// Create session by loading the onnx model
mSession = std::make_shared<Ort::Session>(*mEnv, modelFilepath.c_str(), sessionOptions);
/******* Create allocator *******/
// Allocator is used to get model information
Ort::AllocatorWithDefaultOptions allocator;

模型输入和输出的信息，比如输入/输出的数量、名称和形状，也可以在类构造函数中使用创建的会话和分配器获得

/******* Inputs *******/
// Number of input nodes
size_t numInputNodes = mSession->GetInputCount();
// Name of input
// 0 means the first input
mInputName = mSession->GetInputName(0, allocator);
// Input type
Ort::TypeInfo inputTypeInfo = mSession->GetInputTypeInfo(0);
auto inputTensorInfo = inputTypeInfo.GetTensorTypeAndShapeInfo();
ONNXTensorElementDataType inputType = inputTensorInfo.GetElementType();
// Input shape
mInputDims = inputTensorInfo.GetShape();
/******* Outputs *******/
// Number of output nodes
size_t numOutputNodes = mSession->GetOutputCount();
// Name of output
// 0 mans the first output
mOutputName = mSession->GetOutputName(0, allocator);
// Output type
Ort::TypeInfo outputTypeInfo = mSession->GetOutputTypeInfo(0);
auto outputTensorInfo = outputTypeInfo.GetTensorTypeAndShapeInfo();
ONNXTensorElementDataType outputType = outputTensorInfo.GetElementType();
// Output shape
mOutputDims = outputTensorInfo.GetShape();

初始化步骤完成后，使用ONNX Runtime c++ API对每个图像进行推理，如图3所示。首先，对图像进行加载和预处理，以便与预训练的模型输入兼容。然后，我以ONNX运行时所需的格式创建输入张量

// Load an input image
cv::Mat img = cv::imread(imageFilepath, cv::IMREAD_COLOR);
cv::Mat scaledImage, preprocessedImage;
// Scale image pixels from [0 255] to [-1, 1]
img.convertTo(scaledImage, CV_32F, 2.0f / 255.0f, -1.0f);
// Convert HWC to CHW
cv::dnn::blobFromImage(scaledImage, preprocessedImage);
// Create input tensor buffer and assign preprocessed image to the buffer
size_t inputTensorSize = vectorProduct(mInputDims);
std::vector<float> inputTensorValues(inputTensorSize);
inputTensorValues.assign(preprocessedImage.begin<float>(),
preprocessedImage.end<float>());
// Create input tensors of ORT::Value, which is a tensor format used by ONNX Runtime
std::vector<Ort::Value> inputTensors;
Ort::MemoryInfo memoryInfo = Ort::MemoryInfo::CreateCpu(OrtAllocatorType::OrtArenaAllocator, OrtMemType::OrtMemTypeDefault);
inputTensors.push_back(Ort::Value::CreateTensor<float>(memoryInfo, inputTensorValues.data(),inputTensorSize,mInputDims.data(),mInputDims.size()));

类似地，我创建输出张量，如下所示

// Create output tensor buffer
size_t outputTensorSize = vectorProduct(mOutputDims);
std::vector<float> outputTensorValues(outputTensorSize);
// Create output tensors of ORT::Value
std::vector<Ort::Value> outputTensors;
outputTensors.push_back(Ort::Value::CreateTensor<float>(memoryInfo, outputTensorValues.data(), outputTensorSize,mOutputDims.data(), mOutputDims.size()));

在创建完输入和输出张量之后，我们调用Session run方法来执行推理

std::vector<const char*> inputNames{mInputName};
std::vector<const char*> outputNames{mOutputName};
// 1 means number of inputs and outputs
mSession->Run(Ort::RunOptions{nullptr}, inputNames.data(),inputTensors.data(), 1, outputNames.data(),outputTensors.data(), 1);

最后，对推理结果进行后处理，得到输入图像的预测类

// Get the inference result
float* floatarr =
outputTensors.front().GetTensorMutableData<float>();
// Compute the index of the predicted class
// 10 means number of classes in total
int cls_idx = std::max_element(floatarr, floatarr + 10) - floatarr;

Exporting the model to ONNX

PyTorch 具有原生的 ONNX 导出支持。但是，由于 PyTorch 执行图的动态性质，因此导出过程必须遍历执行图以生成持久化的 ONNX 模型。因此，在导出例程中应传入适当大小的测试变量（在我们的情况下，我们将创建一个正确大小的虚拟零张量）。您可以从训练数据集的 shape 函数中获取尺寸大小，例如 tensor.shape：

input_image = torch.zeros((1,28,28))
onnx_model = 'data/model.onnx'
onnx.export(model, input_image, onnx_model)

加载ONNX模型并推断

我们需要使用onnxruntime.InferenceSession创建推断会话。为了对ONNX模型进行推断，使用run函数并传入您想要返回的输出列表（如果您想返回所有输出，请留空），以及一个输入值的映射。结果是一个输出列表。

onnxruntime.InferenceSession是使用 ONNX 运行时库创建的推断会话对象，用于加载和执行 ONNX 模型进行推断。通过使用 onnxruntime.InferenceSession，您可以轻松地将训练好的模型导出为 ONNX 格式，然后在其他设备、平台或编程语言上进行推断，而不需要重新训练模型。在推断过程中，您只需将输入数据传递给会话对象，然后会话对象将返回相应的输出。ONNX 运行时库提供了高效、跨平台、跨硬件的推断支持，可以在多种硬件和操作系统上加速推断。

InferenceSession构造

onnxruntime.InferenceSession构造函数接受以下参数：

• model_path：必需。指定要加载的 ONNX 模型文件的路径。这是唯一必需的参数。
• sess_options：可选。用于配置会话的选项。这是一个onnxruntime.SessionOptions对象。您可以使用这个对象来设置会话的一些属性，如线程数、计算设备、图形优化等等。
• providers：可选。用于指定要使用的计算提供程序的名称。这是一个字符串列表。计算提供程序是用于在不同硬件和操作系统上执行模型的代码库。默认情况下，ONNX 运行时库会尝试自动检测并选择最佳的计算提供程序。您可以使用这个参数来覆盖默认值，或者指定要使用的特定计算提供程序。
• provider_options：可选。用于配置计算提供程序的选项。这是一个字典，其中键是计算提供程序的名称，值是一个 onnxruntime.ProviderOptions 对象。这个参数允许您为每个计算提供程序配置不同的选项。例如，您可以使用这个参数为不同的硬件设备配置不同的选项。
• custom_ops_library：可选。指定要加载的自定义操作库的路径。这个参数可以用于加载包含自定义操作的 ONNX 模型。如果您的模型使用了自定义操作，您需要将自定义操作库的路径传递给这个参数。
• custom_op_paths：可选。指定要加载的自定义操作库路径列表。这个参数可以用于加载包含自定义操作的 ONNX 模型。如果您的模型使用了自定义操作，您需要将自定义操作库的路径传递给这个参数。

总之，您可以使用这些参数来自定义您的 ONNX 推断会话的行为和性能，并根据您的需求进行优化。

InferenceSession推断函数

onnxruntime.InferenceSession.run()函数是在使用ONNX模型进行推理时的核心函数之一。它的作用是运行模型推理并返回输出结果。

下面是该函数的详细解释：

onnxruntime.InferenceSession.run(output_names=None, input_feed=None, run_options=None)

参数说明：

• output_names：一个包含要获取输出的Tensor名称的列表。默认值为None，表示返回所有输出Tensor。
• input_feed：一个字典，用于指定输入Tensor的名称和值。键是输入Tensor的名称，值是NumPy数组或稀疏Tensor。默认值为None，表示没有输入Tensor。
• run_options：一个可选的RunOptions对象，用于配置运行选项。默认值为None。

返回值说明：

该函数返回一个包含输出Tensor值的列表。

该函数的使用示例如下：

import onnxruntime as ort
import numpy as np
# 加载ONNX模型
sess = ort.InferenceSession("model.onnx")
# 准备输入数据
input_data = np.array([[1, 2, 3], [4, 5, 6]], dtype=np.float32)
# 执行推理
output = sess.run(["output"], {"input": input_data})
# 输出结果
print(output)

在这个例子中，我们首先使用ort.InferenceSession()函数加载ONNX模型，然后准备输入数据并通过sess.run()函数执行推理，最后打印输出结果。
