uml-基础入门

1、uml-统一建模语言

2、软件的生命周期：1）需求分析 2）需求分析 3）软件设计 4）程序编码 5）软件测试 6）运行维护

3、软件开发模型

1）瀑式模型 ：开发不合理之处，进行回溯，代价大，不合适用于大型系统

2）增量迭代模型：将系统细化为若干个相对独立的功能模块，对每个功能模块再用瀑式模型进行开发

3）原型开发：在最短的时间内，以最小的成本做出一套系统原型

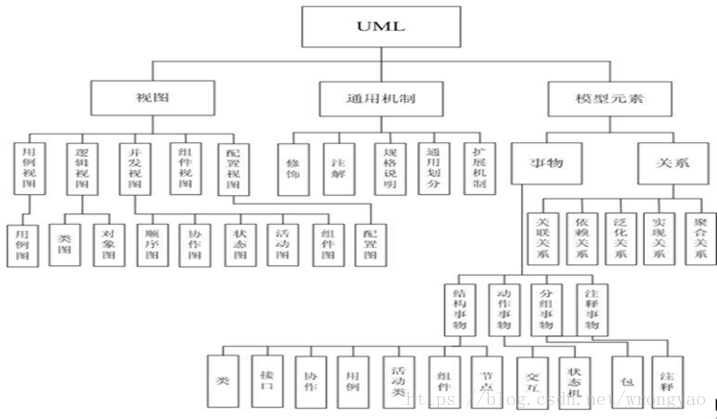

4、uml的功能



5、常见需要掌握的： 用例图 . 类图 . 活动图（流程图）、时序图 . 协作图（不同展现的时序图） . 组件图 .配置图

1）用例图：用例是是系统为参与者提供的功能，解决有哪些参与者，需要分别为其提供哪些功能。

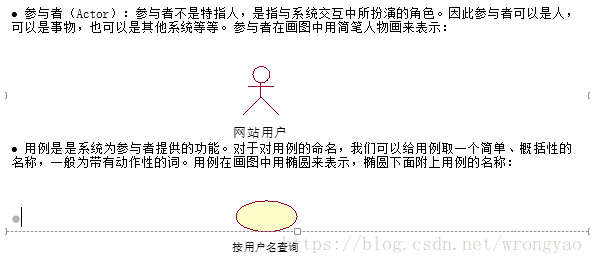

基本元素

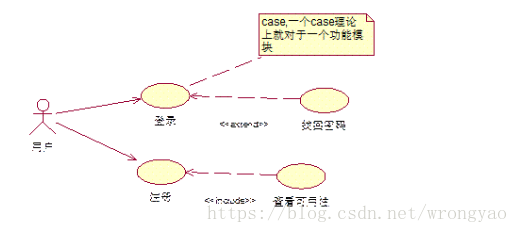

例子



一个用例详细描述，应该有哪些

1） 前置条件2） 基本事件流3） 其它事件流4） 异常事件流5） 后置条件



2、类图

1）类之间的关系：依赖--一个对象中用到了另一个对象，没有另一个类没办法通过编译（new了一个对象）

泛化（继承）--继承--依赖特例

实现--接口的实现--依赖特例

关联--特殊的依赖，还有数量对象，和方向--有导航的依赖

聚合与组合：一个类由另外几个类构成；可有可无--聚合，必不可缺--组合

2）原则上，一个用例图对于一个类图,一个类图可以包含多个类

3）基本元素

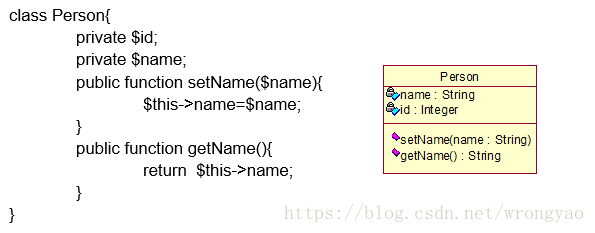

类图

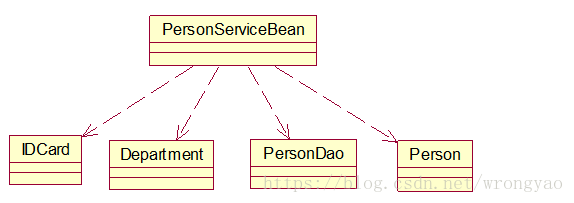

依赖

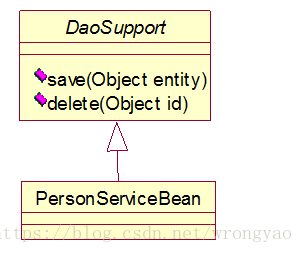

泛化（空心）

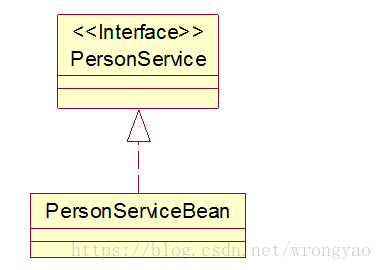

实现（虚线）

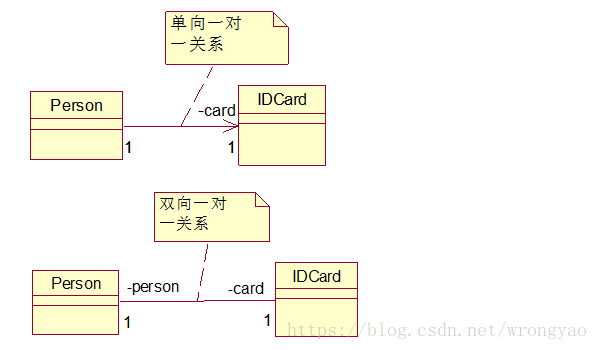

关联（一对一，一对多，多对多）

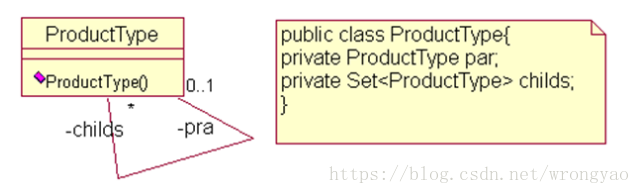

自关联--特殊关联

聚合（组成的类不是必须的）

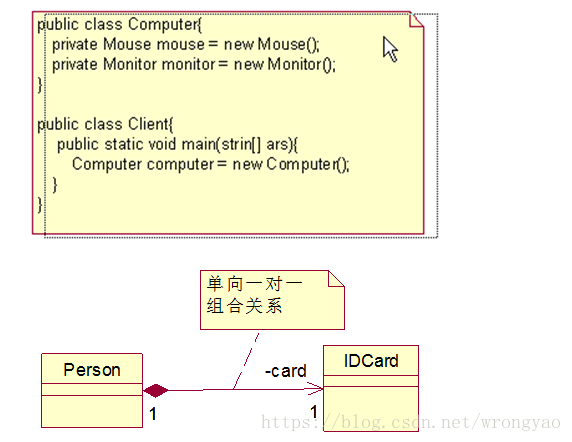

组合（组成的类是必须的）

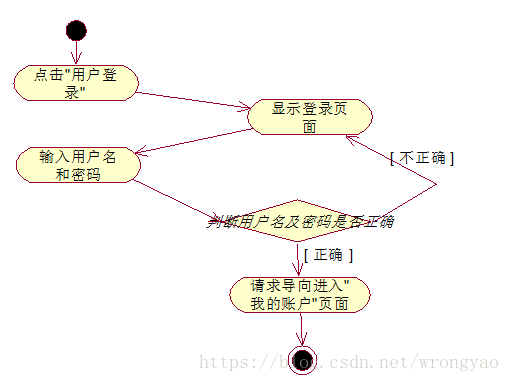

3、活动图（本质是流程图）

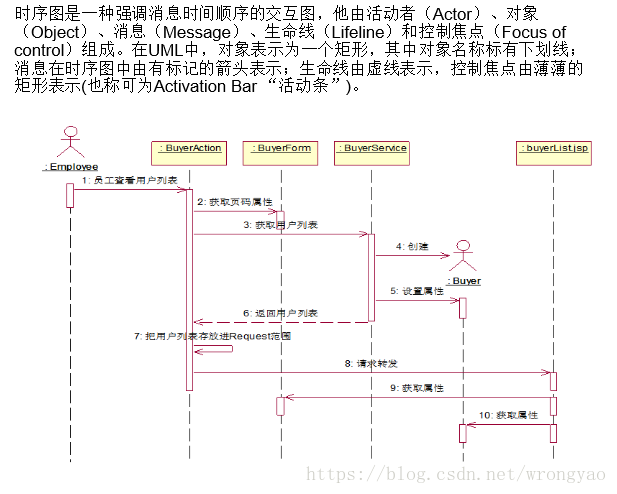

4、时序图

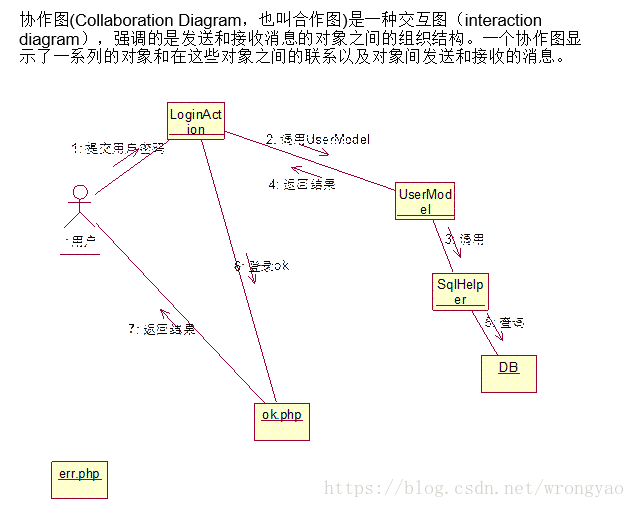

5、协作图（不同展现形势的时序图）

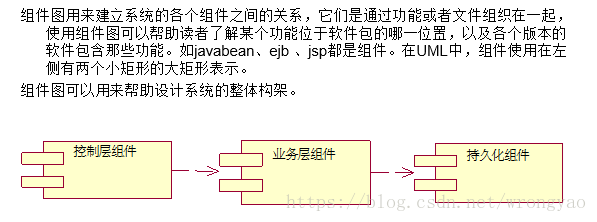

6、组件图（分层）

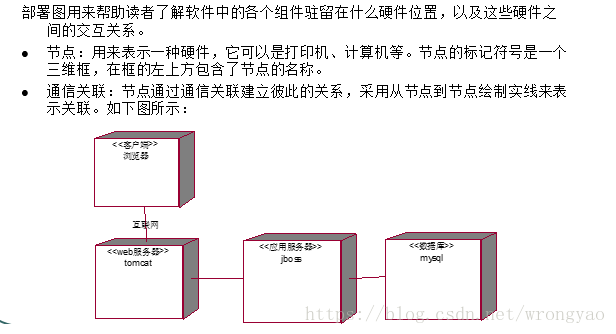

7、部署图
