Web组态全面解析：从概念到应用

Web组态是现代工业自动化和物联网系统中的关键技术，本文将系统性地介绍其核心概念、技术架构、应用场景及未来发展趋势。

一、Web组态基础概念

Web组态（Web-based SCADA/HMI）是指基于Web浏览器实现的人机交互界面（HMI）和监控与数据采集（SCADA）系统，它允许用户通过网络浏览器远程监控和控制工业设备、流程和系统。

核心特点：

1. 跨平台性：无需安装专用软件，任何支持现代浏览器的设备均可访问
2. 实时数据可视化：动态展示设备状态、工艺参数等实时数据
3. 远程监控：突破地理限制，实现随时随地访问
4. 响应式设计：自动适配不同终端（PC、平板、手机）
5. 标准化协议：支持OPC UA、MQTT、Modbus等工业通信协议

二、Web组态技术架构

1. 前端技术栈

• HTML5/CSS3：构建界面结构和样式
• JavaScript/TypeScript：实现交互逻辑
• 可视化库：ECharts、D3.js 、Three.js 等实现复杂图表
• 框架：React、Vue、Angular等构建单页面应用(SPA)
• WebGL/Canvas：高性能图形渲染

2. 后端技术栈

• 实时通信：WebSocket、Socket.IO实现双向实时通信
• 数据处理：Node.js 、Python、Java等处理业务逻辑
• 数据库：时序数据库(如InfluxDB)、关系型数据库(MySQL)等
• 边缘计算：边缘节点预处理数据，减轻云端负担

3. 通信协议

• 工业协议：OPC UA、Modbus TCP、PROFINET等
• 物联网协议：MQTT、CoAP、AMQP等
• RESTful API：系统间标准化数据交换

三、Web组态核心功能模块

1. 图形化编辑器
   • 拖拽式界面设计
   • 丰富的图库（泵、阀门、管道等工业元素）
   • 动画效果配置
   • 模板系统
2. 数据连接与管理
   • 设备数据源配置
   • 数据点管理
   • 数据预处理（滤波、转换）
   • 历史数据存储策略
3. 报警与事件管理
   • 多级报警设置
   • 报警抑制与过滤
   • 报警通知（邮件、短信、App推送）
   • 报警历史查询
4. 用户权限系统
   • 角色权限管理
   • 操作审计日志
   • 多租户支持
   • 单点登录(SSO)集成
5. 报表与分析
   • 自定义报表模板
   • 数据导出(Excel, PDF)
   • 趋势分析
   • KPI仪表盘

四、Web组态应用场景

1. 工业自动化

• 生产线监控
• 设备状态监测
• 能源管理系统
• 工艺参数优化

2. 智慧城市

• 交通信号控制
• 环境监测
• 公共设施监控
• 应急指挥系统

3. 能源电力

• 变电站监控
• 新能源发电管理
• 配电网络可视化
• 电力负荷分析

4. 楼宇自动化

• HVAC系统监控
• 照明控制
• 安防系统集成
• 能耗分析

五、Web组态与传统组态对比

特性	Web组态	传统组态(如WinCC、组态王)
部署方式	浏览器访问，零客户端安装	需安装专用客户端软件
跨平台性	支持所有现代设备	通常限于Windows系统
维护成本	集中更新，维护简单	需逐台更新客户端
实时性	依赖网络质量，通常<1s延迟	本地运行，延迟极低
3D支持	依赖WebGL，性能中等	专用引擎，性能较高
数据安全	需额外HTTPS等保护	通常运行在内网较安全
开发成本	基于标准Web技术，资源丰富	需专业工业软件知识

六、Web组态实施关键考量

1. 性能优化策略
   • 数据分页加载
   • 增量数据更新
   • 客户端缓存
   • Web Worker处理复杂计算
2. 安全防护措施
   • HTTPS加密传输
   • 跨域资源共享(CORS)策略
   • 输入验证与防注入
   • 定期安全审计
3. 高可用性设计
   • 负载均衡
   • 故障自动转移
   • 数据备份恢复机制
   • 容器化部署(Docker/K8s)
4. 移动端适配
   • 手势操作支持
   • 离线缓存策略
   • 推送通知
   • 省电模式

七、Web组态未来发展趋势

1. 数字孪生集成：与3D数字孪生模型深度结合，实现虚实映射
2. AI增强：机器学习算法用于预测性维护、异常检测
3. AR/VR支持：通过WebXR实现增强/虚拟现实界面
4. 低代码平台：进一步降低开发门槛，业务人员可自主配置
5. 边缘-云协同：边缘计算处理实时控制，云端负责大数据分析
6. 5G应用：利用5G超低延迟特性实现关键控制应用

实施建议

1. 需求分析阶段：明确监控对象、数据点规模、用户角色等
2. 技术选型：根据团队技能、预算、性能需求选择合适方案
3. 原型设计：先构建核心功能原型验证可行性
4. 分阶段实施：从关键子系统开始，逐步扩展
5. 用户培训：针对不同角色设计培训内容

技术文档

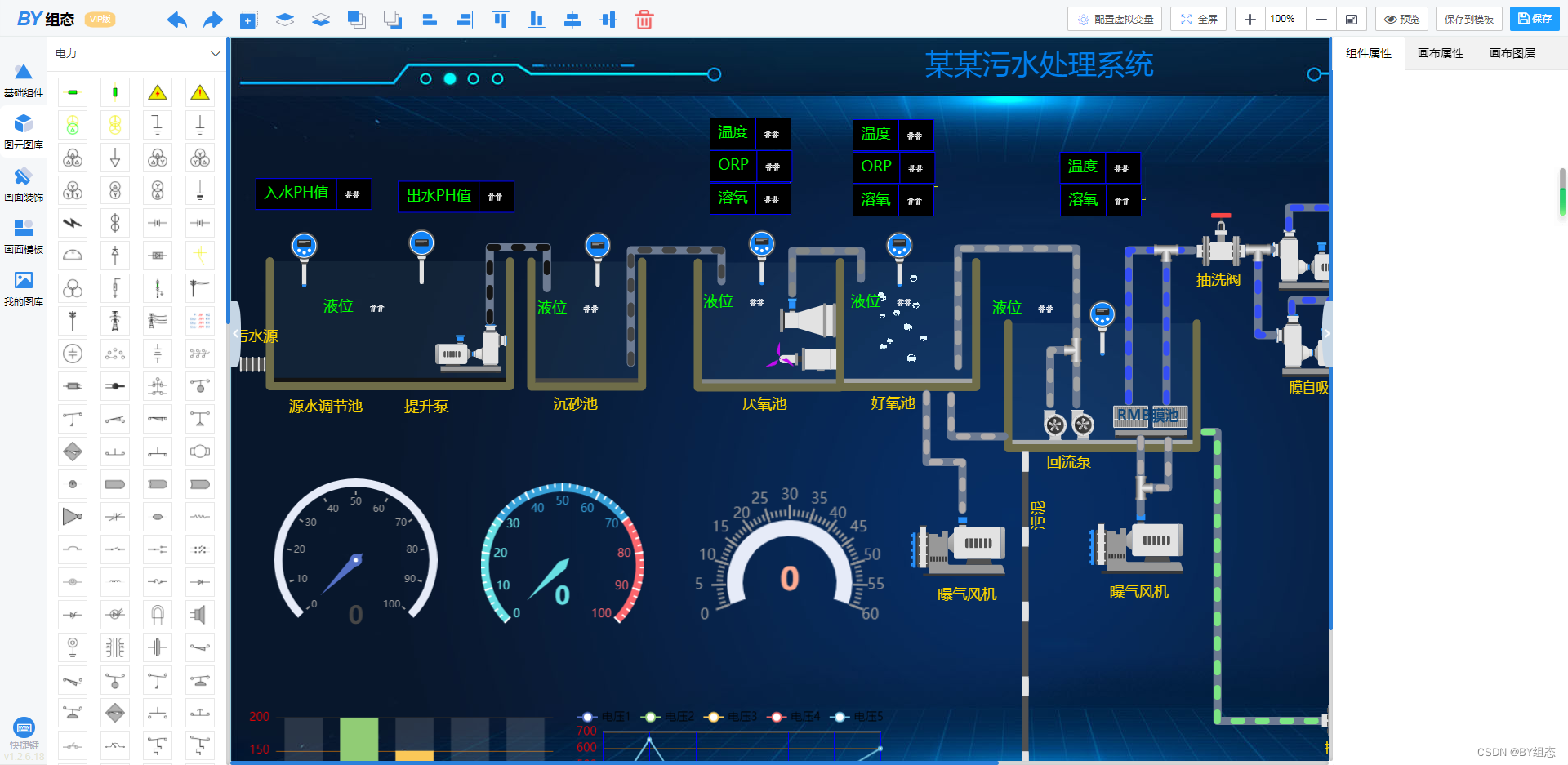

体验地址:BY组态_web组态_组态插件_网页组态_组态软件_华创云科技

演示地址：若依管理系统(生产环境)

Web组态技术正在重塑工业自动化和物联网监控领域，随着Web技术的持续进步和工业4.0的深入发展，其应用范围和能力边界还将不断扩大。企业应结合自身需求，选择适合的技术路线，构建面向未来的智能化监控系统。
