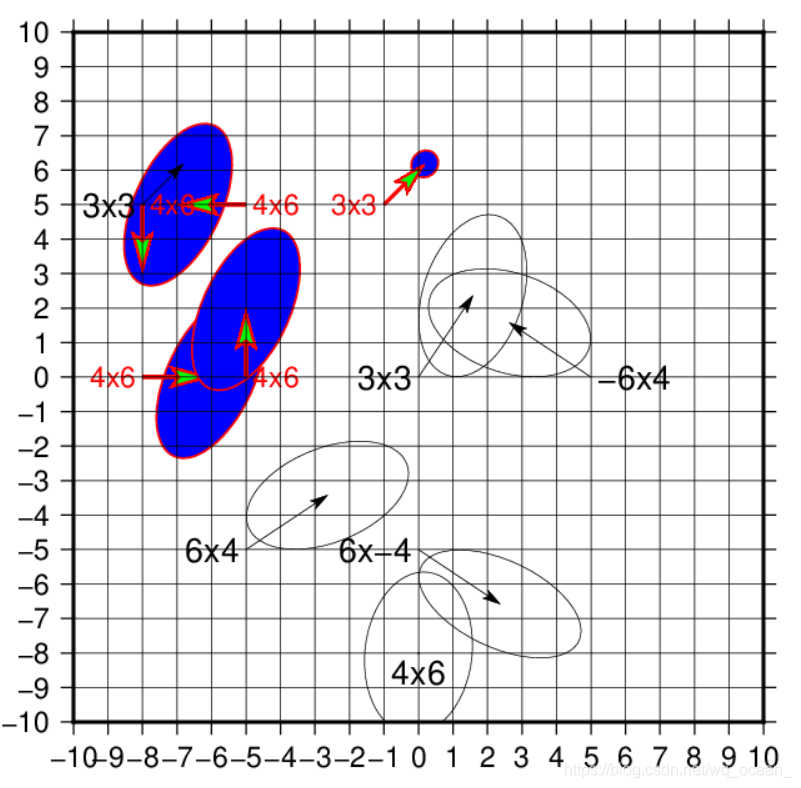

windows下GMT psvelo绘制速度矢量图

本文介绍了一个使用特定脚本语言绘制GPS站点的地壳运动速度矢量图的示例。通过设置不同的参数,可以生成不同样式和大小的速度矢量图。文中包含了用于创建矢量图的具体命令和步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

set ps=psvelo_ex2.ps

rem Long.   Lat.   Evel   Nvel   Esig   Nsig  CorEN SITE
rem (deg)  (deg)    (mm/yr)        (mm/yr)

echo   -8.    0.     5.0    0.0     4.0    6.0  0.500  4x6 > tmp.txt
echo   -5.    0.     0.0    5.0     4.0    6.0  0.500  4x6 >> tmp.txt
echo   -5.    5.    -5.0    0.0     4.0    6.0  0.500  4x6 >> tmp.txt
echo   -8.    5.     0.0   -5.0     0.0    0.0  0.500  4x6 >> tmp.txt
echo   -1.    5.     3.0    3.0     1.0    1.0  0.100  3x3 >> tmp.txt
gmt psvelo tmp.txt -R-10/10/-10/10 -Wthin,red -Se0.2c/0.39/12 -B1g1 -BWeSn -Jx0.2i -Ggreen -Eblue -L -N -A1c+p3p+e -K > %ps%

rem Long.   Lat.   Evel   Nvel   Esig   Nsig  CorEN SITE
rem (deg)  (deg)    (mm/yr)        (mm/yr)

echo   0.    -8.     0.0    0.0     4.0    6.0  0.100  4x6 > tmp1.txt
echo  -8.     5.     3.0    3.0     0.0    0.0  0.200  3x3 >> tmp1.txt
echo   0.     0.     4.0    6.0     4.0    6.0  0.300  >> tmp1.txt
echo  -5.    -5.     6.0    4.0     6.0    4.0  0.400  6x4 >> tmp1.txt
echo   5.     0.    -6.0    4.0     6.0    4.0 -0.300  -6x4 >> tmp1.txt
echo   0.    -5.     6.0   -4.0     6.0    4.0 -0.500  6x-4 >> tmp1.txt
gmt psvelo tmp1.txt -Se0.2c/0.39/14 -R -J -A0.25c+p0.25p+e -O >> %ps%

del gmt.*
pause
