labview调用库函数时，labview与visual studio的联合调试

纯纯萌新

于 2025-06-06 10:03:50 发布

阅读量307

点赞数 9

CC 4.0 BY-SA版权

文章标签： labview visual studio

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/wozuix/article/details/148465563

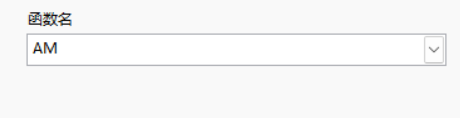

1、尽量保证函数名和vs项目工程生成的dll文件命名一致
目的：防止后续出现更改dll导致断点无法命中的问题

在这里插入图片描述

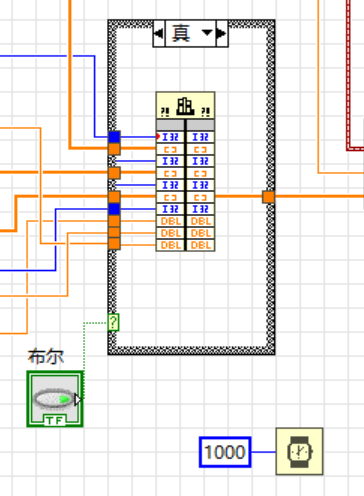

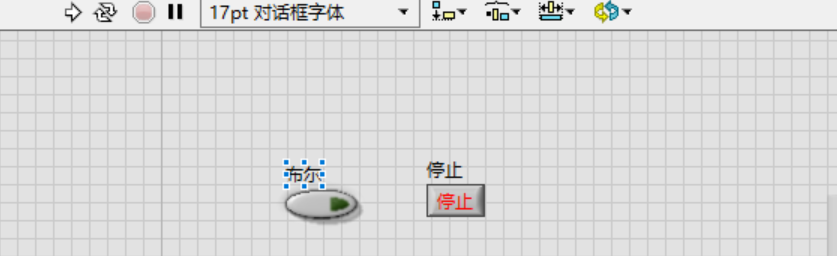

2、联合调制需要保持程序运行，最好使用状态机，给程序增加循环结构和条件结构，使用布尔控件和延时控件

在这里插入图片描述

3、使程序处于停止运行状态

在这里插入图片描述

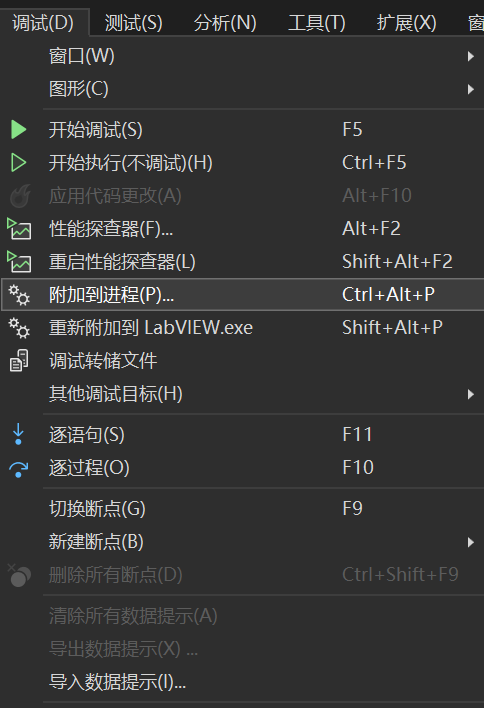

4、在visual studio中点击调式，附加到进程

在这里插入图片描述

在这里插入图片描述

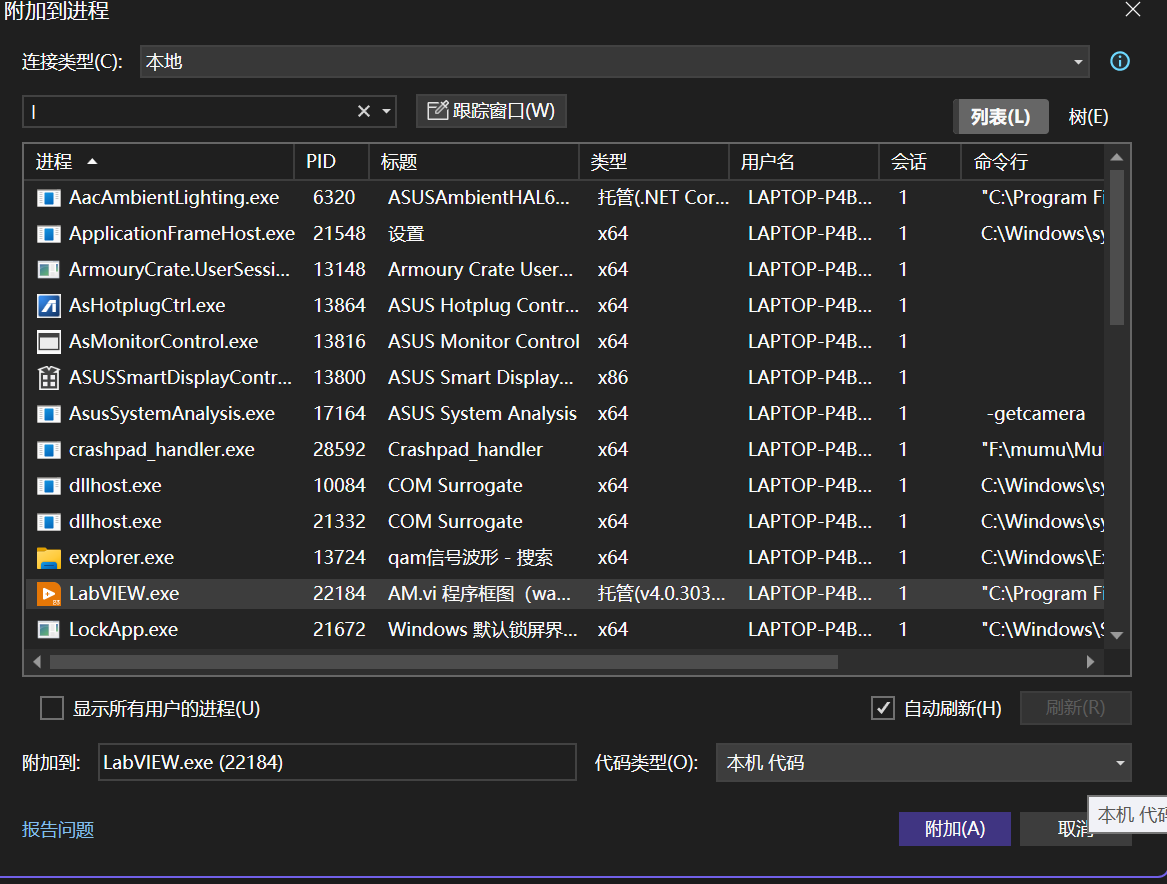

选择labview.exe，代码类型选择本机点击附加

5、在调试位置设置断点

在这里插入图片描述
如果遇到空心圈的情况表示断点未命中
解决方式：查看项目工程生成的dll文件的名称

在这里插入图片描述

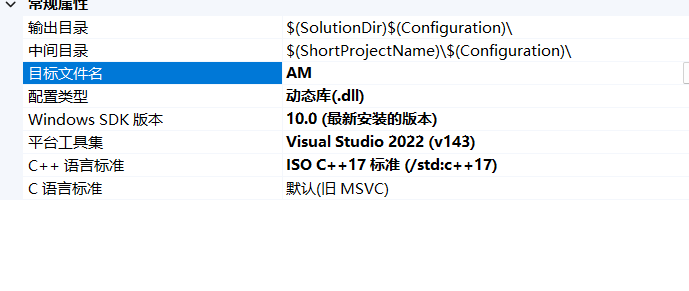

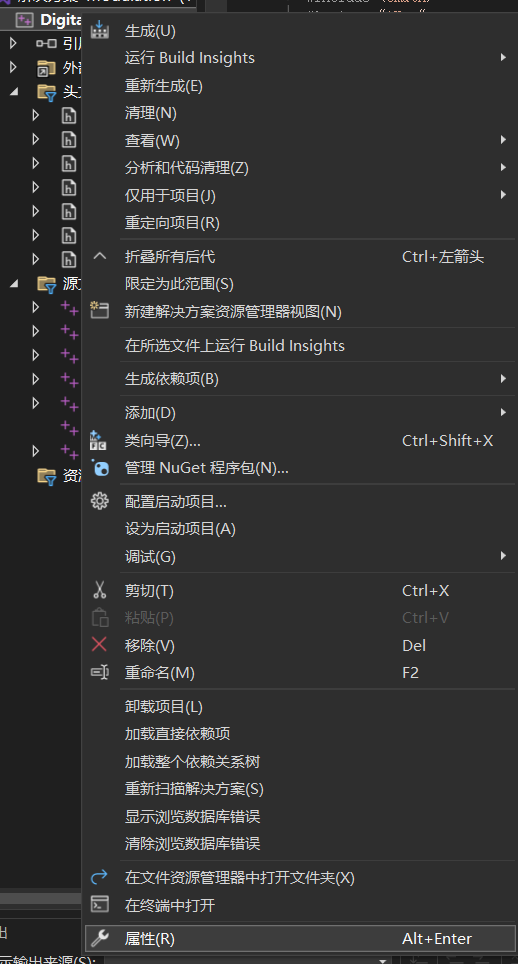

右键项目工程，在属性中找到第一步提到的目标文件名，看引入的文件是否与项目工程生成的dll文件一致，改名会引起断点无法命中
（总是忘掉这个，生成的dll文件一多就懒得改工程生成文件的名称了，只在生成后改文件名，然后老是命中不了。。。）

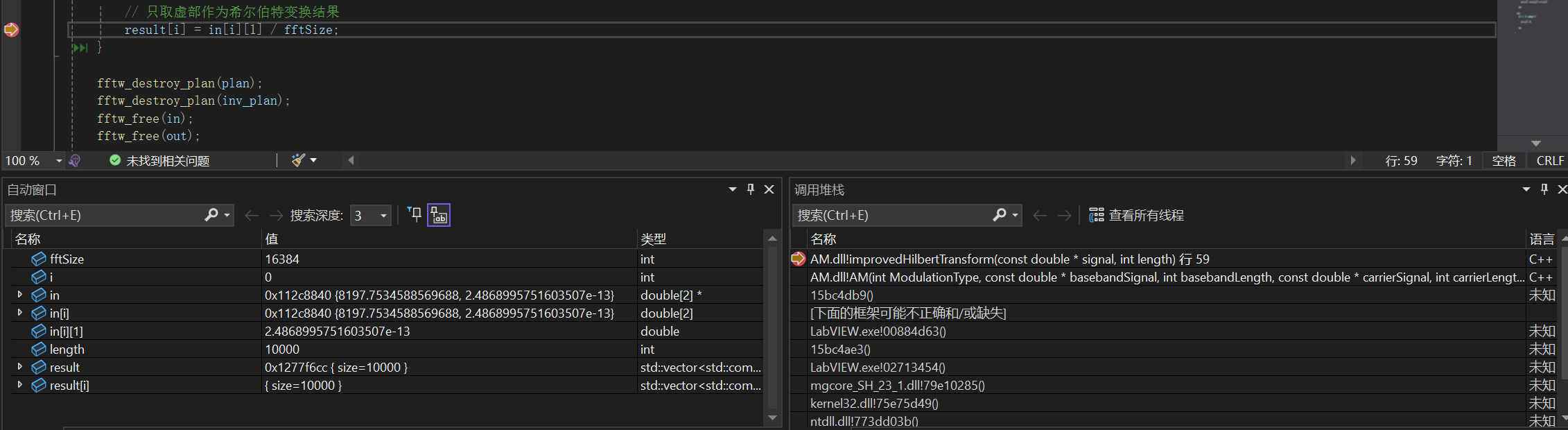

7、在labview中运行程序

在这里插入图片描述
会自动跳转至VS界面，然后点不开labview的前面板和程序框图（这是正常情况）
未跳转说明未附加，重复上述步骤

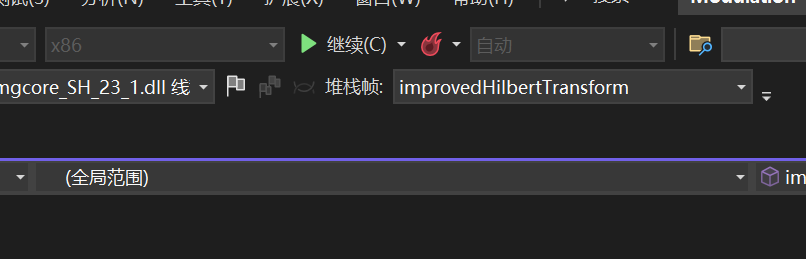

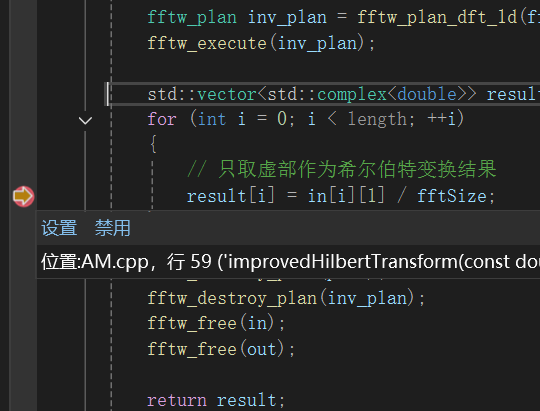

8、调试

在这里插入图片描述
点击继续进行调试
如遇继续是灰色的，说明未附加到进程，重复上述步骤
