本文详细介绍如何在MFC应用程序中定制工具栏图标，包括使用TBCreator制作真彩工具栏位图，以及如何通过CtrueColorToolBar类加载这些位图。此外，还提供了手动替换工具栏按钮图标的步骤。

MFC 工具栏编辑器用法 toolbar

参考文档:

帮工具栏换位图
http://www.cppblog.com/dragon/archive/2008/09/06/61176.html
vs2012 mfc 更改工具栏toolbar
https://blog.youkuaiyun.com/pqleo/article/details/42236513

1

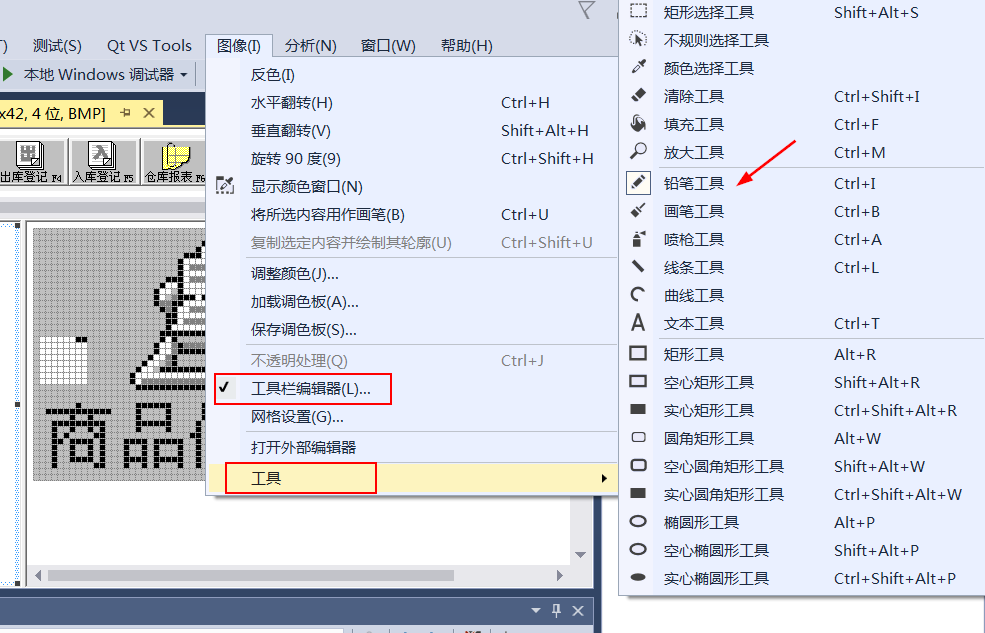

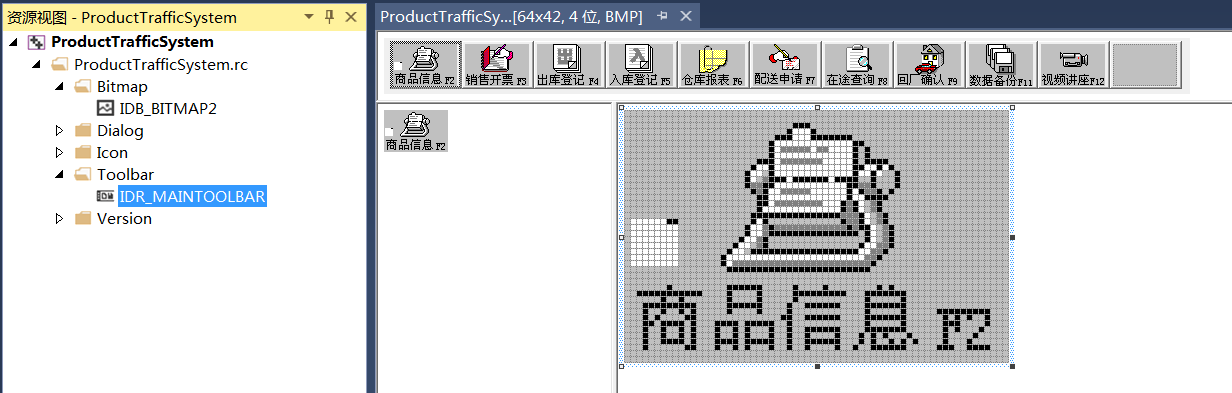

在 res目录下面如下文件
在这里插入图片描述
这个文件对应的是

如果想替换的话,
就可以直接在 visual stduio 打开的情况下,直接把toolbar1.bmp文件给替换了.

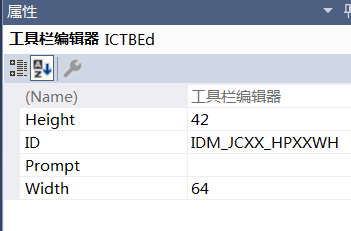

需要注意 button的个数和尺寸 ,需要和toolbar1.bmp 是对应的.

2

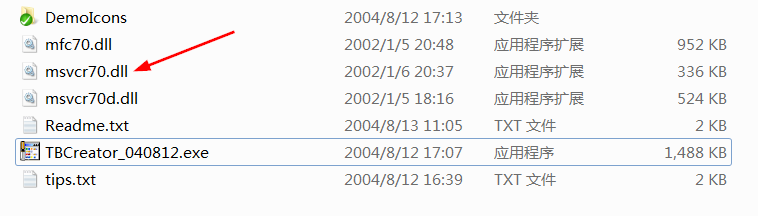

下载一个可以制作真彩工具栏图标的免费的小工具，叫做TBCreator。链接: http://pan.baidu.com/s/1mgDUn6g 密码: npsi

利用它，可以把找到的需要合并的图标加进去，自动合并成一个真彩工具条位图。而且可以再拆分，重新组合，前后位置也可以从新排列。呵呵，不到一分钟，一个pp的bmp位图就完成了。而且还能同时生成normal图和disabled图。

有一点要注意的是，这个软件有一个bug，在保存的时候不把默认出现的后缀名去掉，保存按钮会失效~~

下载CtrueColorToolBar 类，这是一个专门加载真彩位图制作 toolbar 的很实用的类。用这个类配合上面的工具，是一个很不错的组合。这个类的下载地址是：http://www.codeproject.com/docking/TrueColorToolBar.asp(本文所在文件夹在含有该类的源文件同时存有一个demo)。
下面进入熟悉的VC，建立一个MFC标准程序，将2中下载的两个文件（一个CPP文件，一个H文件）添加到工程里面。然后重新编译一下程序，这时候会发现多了一个CtrueColorToolBar类。
下面将我们准备好的工具条位图加入到程序中吧，TBCreator能同时生成normal位图和diabled位图，假设如下面的所示：

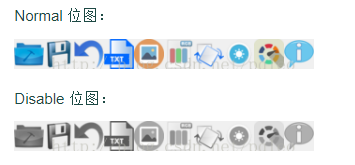

一个是normal图形，一个是disable图形：
在这里插入图片描述
先将这两个位图文件拷贝到程序的 res 目录下面，然后在 Resource View 中单击右键，用 Import 导入这两个位图，程序会自动生成两个ID号，当然你可以修改ID为IDB_NORMAL和IDB_DISABLE。

可以发现，这个例子想要的是48×48 拼成的工具条（我们用TBCreator编辑的图像资源是48×48）。这个时候将用到系统自动生成的工具条了。找到 toolbar 资源下的IDR_MAINFRAME，这里可以根据需要进行更改按钮的数目，删除多余的吧。由于现在需要增加的是一个48×48的大小的按钮，所以还得修改按钮大小（很重要，不然你得到的图片会只有默认的16×16的效果）。双击其中任何一个按钮，修改大小为：48×48。

找到程序的CmainFrame框架类的成员变量m_wndToolBar，这就是工具条变量。

系统默认的是Ctoolbar类，将Ctoolbar修改成CtrueColorToolBar即可。

在程序的引用CtrueColorToolBar类的文件中包含其头文件，本例是文件MainFrm.h的开头，增加一句： #include “TrueColorToolBar.h”

然后找到程序CmainFrame框架类的操作方法OnCreate函数。这里可是产生工具条的地方。在这里增加这样一条语句：

m_wndToolBar.LoadTrueColorToolBar( 48,

                                                               IDB_NORMAL,

                                                               IDB_NORMAL,

                                                               IDB_DISABLED);

3个参数分别代表的意义是：48表示工具条按钮大小是48×48，第二个是normal工具条位图ID，第三个是hot（可以使用normal的ID）工具条位图ID，最后一个是disable工具条位图ID。

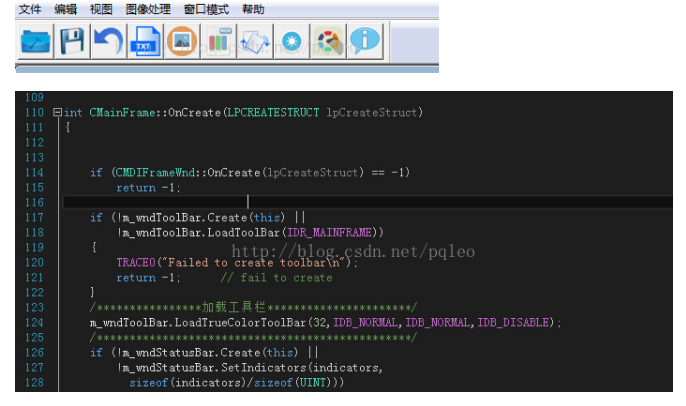

增加的位置可参考例子代码。只需要在工具栏生成之后就可以了，现在可以编译运行了，真彩工具条就可以出来了吧。
在这里插入图片描述

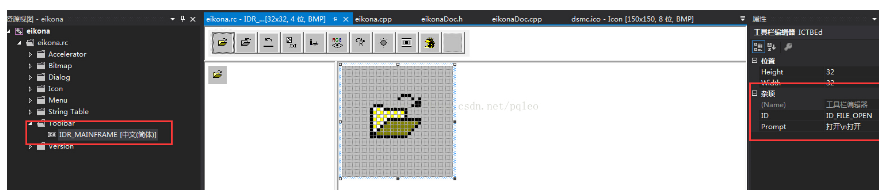

6. 最后，你可以和一般程序一样，对系统产生的toolbar资源下的IDR_MAINFRAME工具条的按钮进行设置，编写相应的响应函数即可。

这个位置和新增的工具栏保持数量大小位置一致就可以了

在这里插入图片描述

参考

找图标素材的网站推荐几个

1、 http://www.easyicon.net/

2、https://www.iconfinder.com/

3、http://www.58pic.com/

3

帮工具栏换位图:
一般新建的工具栏上的按钮都是经过自己画图的,今天自己仿另一个系统做,无意中发现不用自己画图也行.最后我按下面的步骤做成功了!

新建一个基于对话框的工程;
(1)我加载的工具栏有十个6442的按钮,所以对话要事先拉得比工具栏宽!
(2)插入一个工具栏,初始ID为IDR_TOOLBAR1;然后在上面加十个6442的按钮,我加载的位图是 640*42的,这个可以算出来吧!
(3)在C**Dlg类添加一个CToolBar变量m_ToolBar;再在这个类添加OnInitDialog()函数,在这函数里添加如下代码加载工具条到对话框!

if (!m_ToolBar.CreateEx(this, TBSTYLE_FLAT, WS_CHILD | WS_VISIBLE | CBRS_TOP
| CBRS_GRIPPER | CBRS_TOOLTIPS | CBRS_FLYBY | CBRS_SIZE_DYNAMIC) ||
!m_ToolBar.LoadToolBar(IDR_TOOLBAR1))
{
TRACE0(“Failed to create toolbar\n”);
return -1; // fail to create
}

RepositionBars(AFX_IDW_CONTROLBAR_FIRST,AFX_IDW_CONTROLBAR_LAST,0);
m_ToolBar.ShowWindow(SW_SHOW);
然后编译运行!

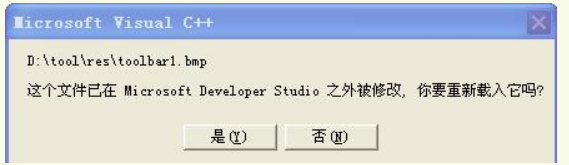

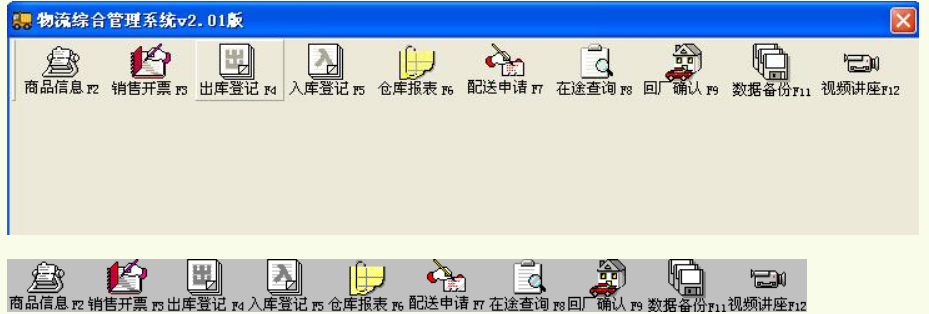

(4)右击你的工具栏点属性,看到文件名的内容是:res\toolbar1.bmp;这下你也自然想到工程下的res文件夹了吧,将你要加入的图片改名为toolbar1.bmp复制到res文件下去覆盖原来的toolbar1.bmp;这时VC会弹出一个对话框说"…\toolbar1.bmp这个文件已在Microsoft Developer Studio之外补修改,你要重新载入它吗?"
你按"是"就行了!
在这里插入图片描述
这时你编辑的工具栏相应会有变化的了!
