bacnet 协议栈源码研究 (记录)

https://github.com/bacnet-stack/bacnet-stack
https://github.com/bacnet-stack/bacnet-stack/archive/refs/tags/bacnet-stack-1.0.0.tar.gz

http://bacnet.sourceforge.net/

bacnet 协议
ASHRAE135-2016Standard135-2016–BACnet-ADataCommunicationProtocolforBuildingAutomationandControl.pdf

python版本

python 版本和C版本不是一个作者
所以他们的版本之间也没有什么对应关系

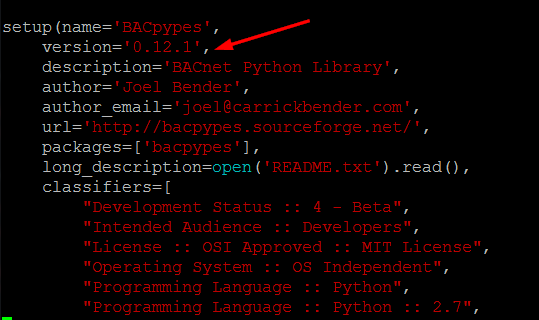

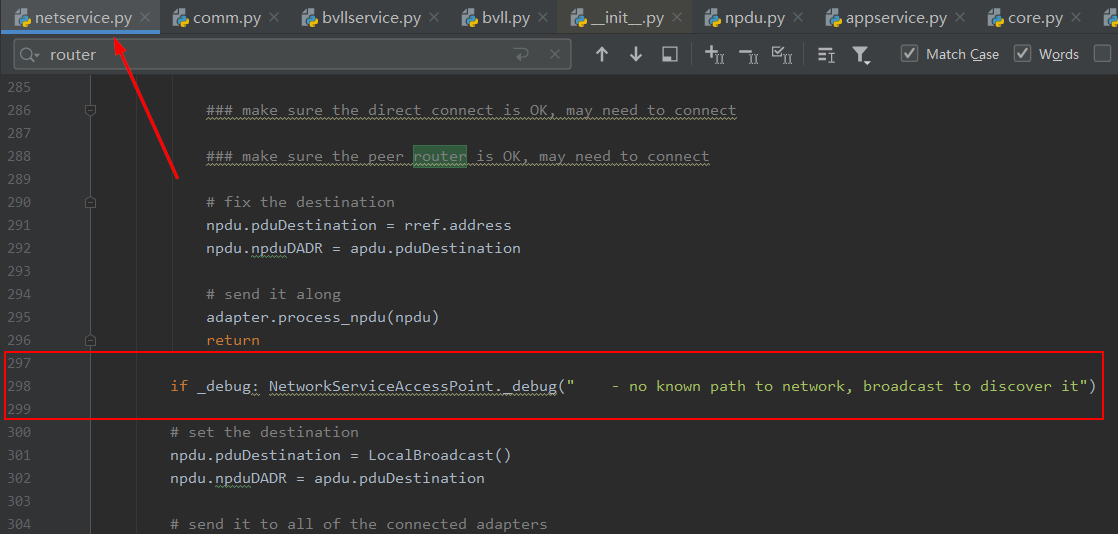

This project has moved to `GitHub <https://github.com/JoelBender/bacpypes>

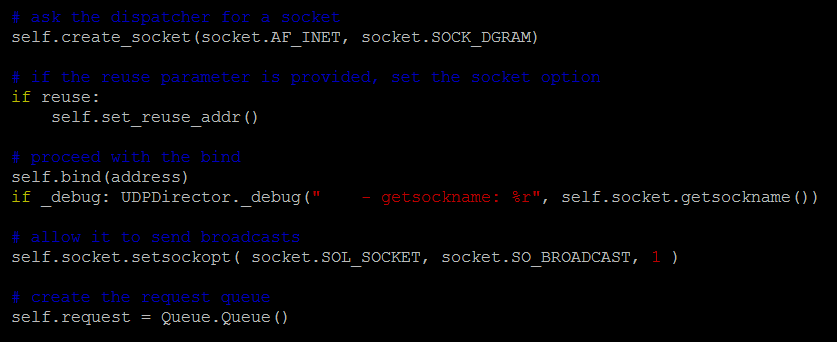

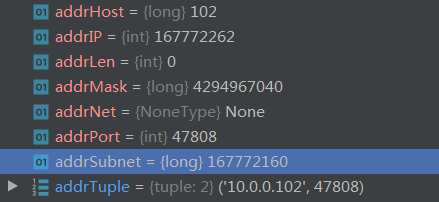

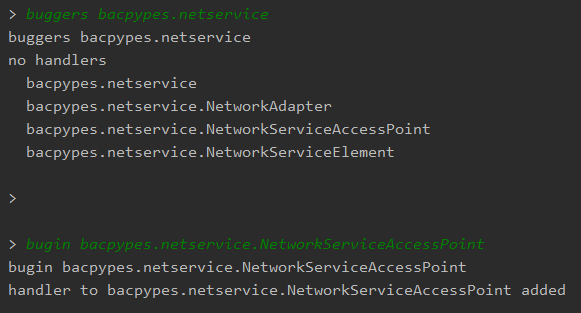

在这里插入图片描述

111

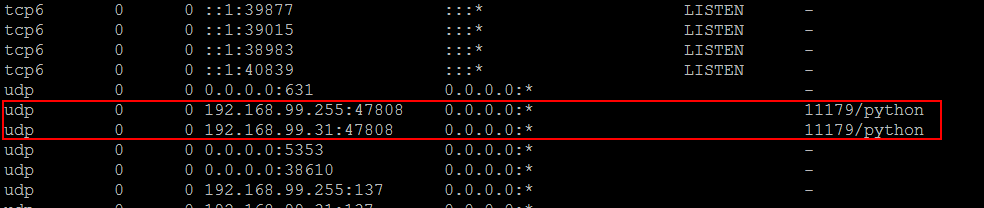

支持多网卡，选中一个网卡进行bacnet通信

解压之后
执行如下命令:
/home/jack/general_work/bacnet_tst/bacnet-stack-bacnet-stack-1.0.0

Linux/Unix/Cygwin

$ make clean all

cd apps/whois/
./bacwi

另起一个putty窗口:

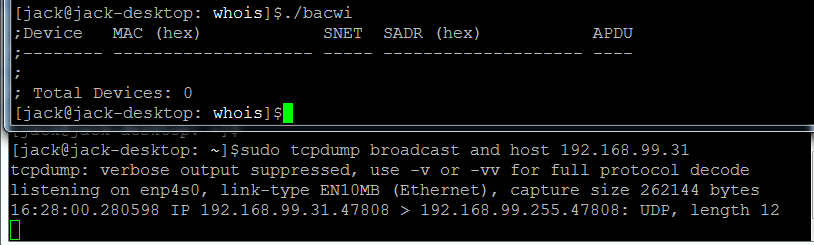

sudo tcpdump broadcast and host 192.168.99.31

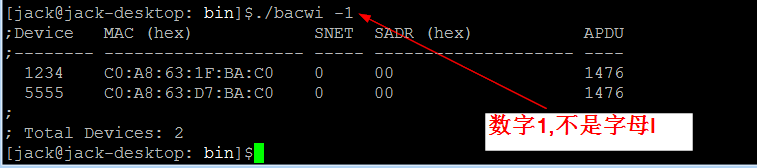

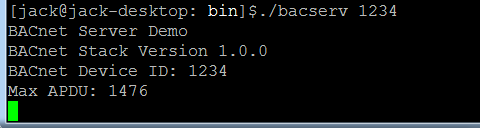

在这里插入图片描述

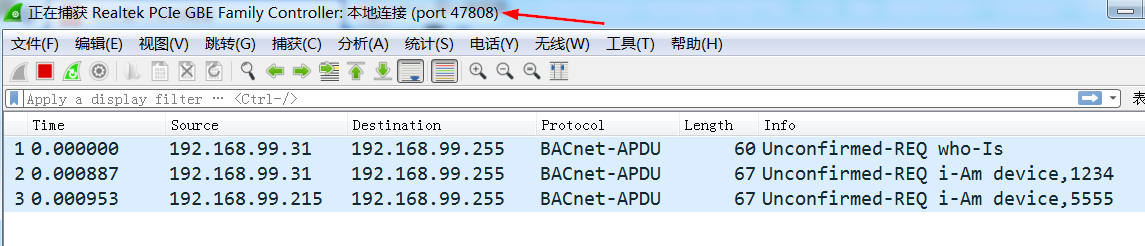

who is 发送的广播是使用的 47808 端口，是指向 192.168.99.255 这个地址
192.168.99.255
192.168.99.255是一个子网的广播地址
一般来说一个子网的广播包是不能通过路由器传播到另一个子网

测试：

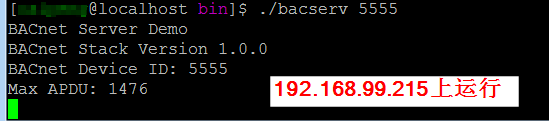

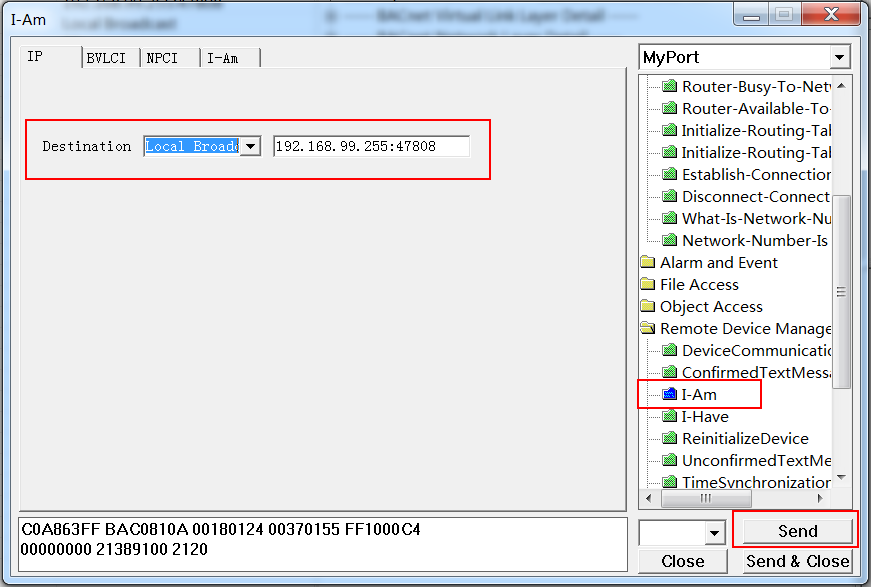

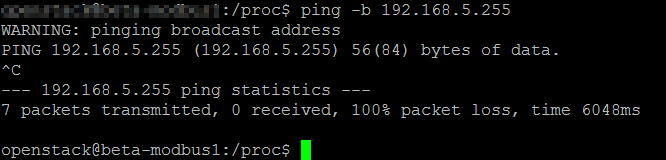

在这里插入图片描述

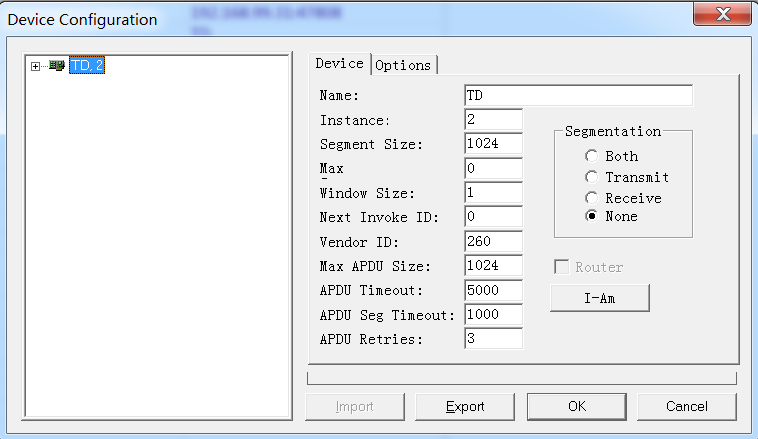

在这里插入图片描述

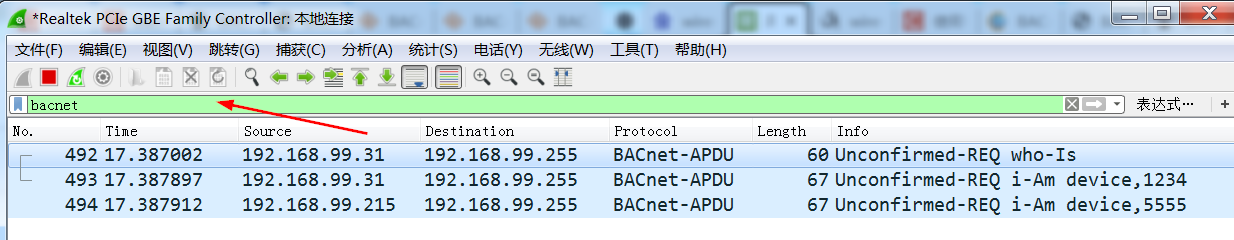

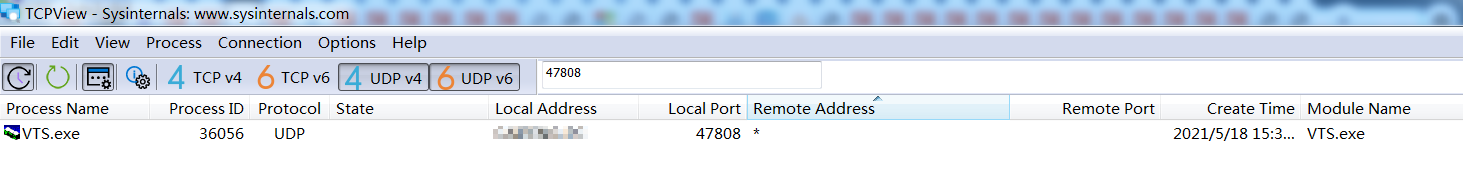

使用port 47808 作为过滤条件

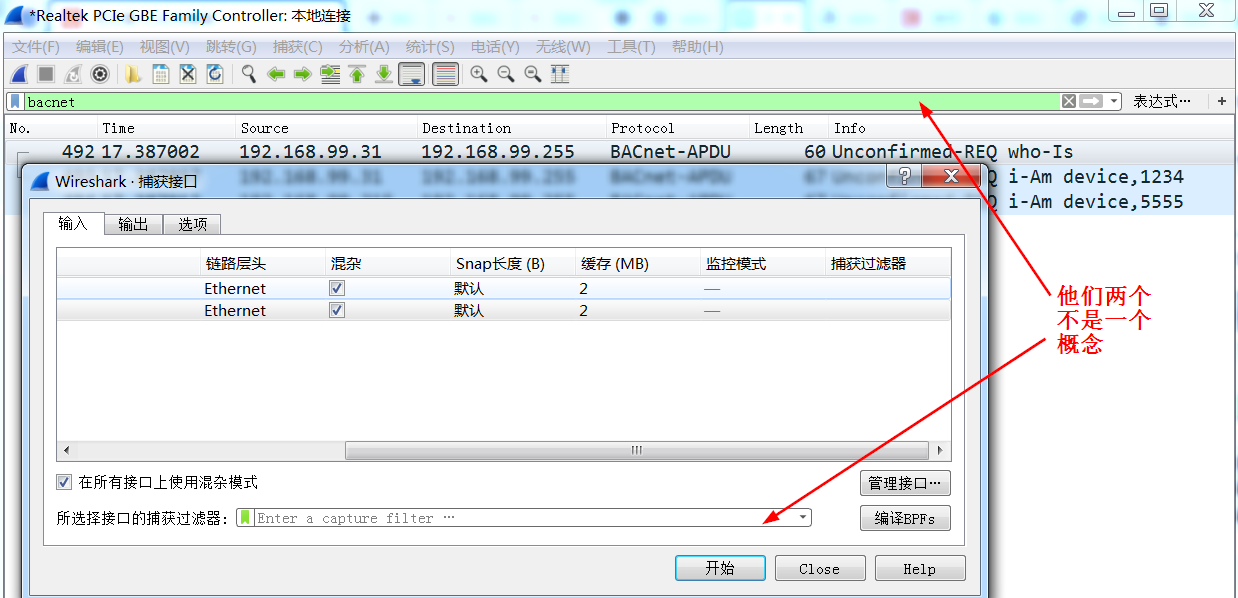

使用过滤条件 : host 192.168.99.31 and broadcast 不能过滤，
原因是 192.168.99.215 发送的是广播包，不是针对192.168.99.31这个地址的。

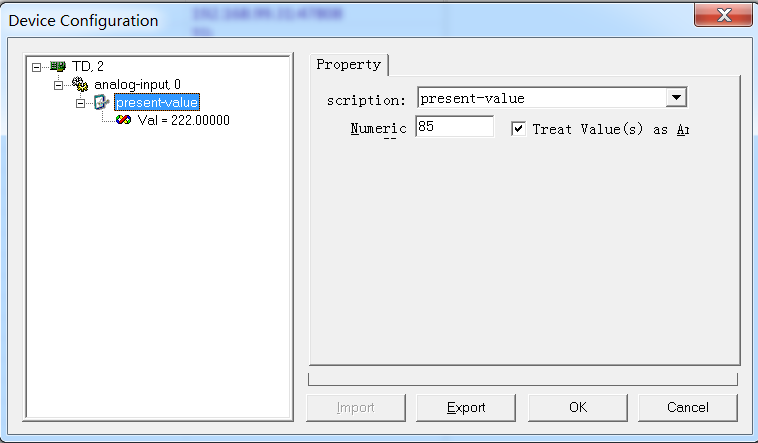

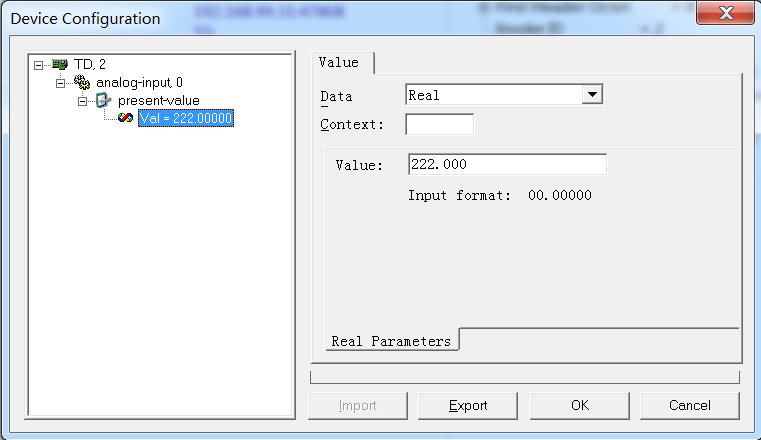

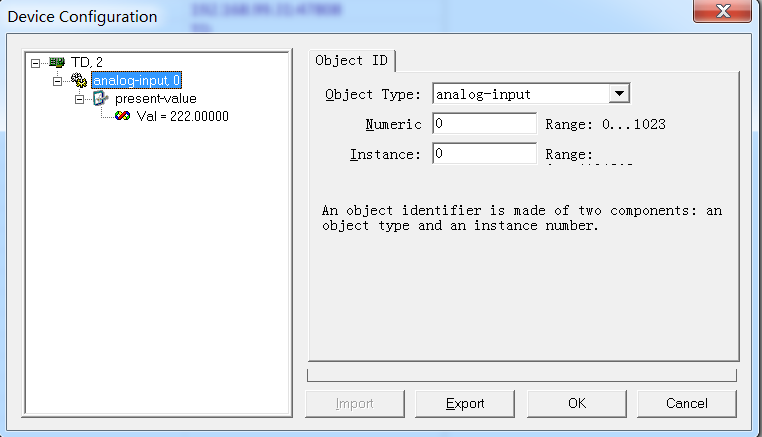

在这里插入图片描述

关于modbus协议开发与wireshark相关抓包方法可以参考清华大学出版社的：
《Modbus软件开发实践》和
《Wireshark数据包分析实战详解》

在windows 下面运行
bacnet-tools-1.0.0\bacserv.exe 没有和上面的测试环境通信成功，具体原因不知

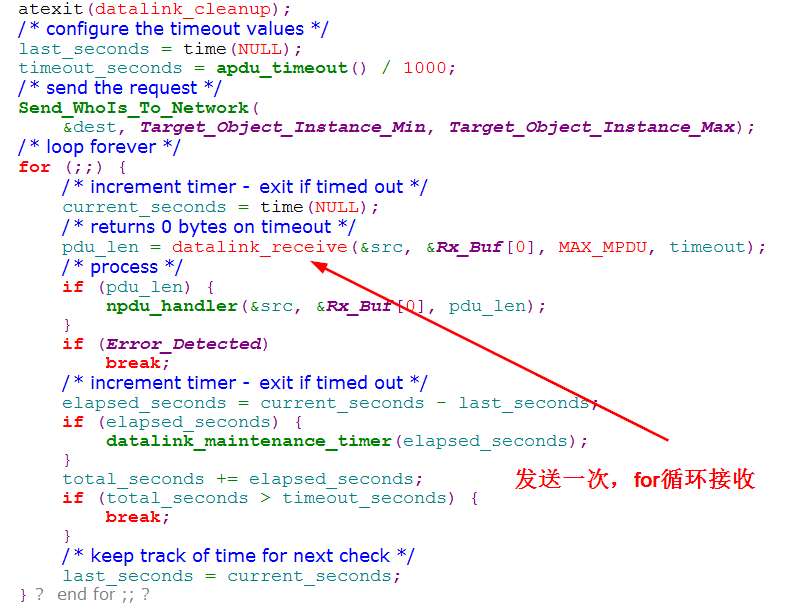

如何debug呢？

make 依赖信息如何打印?
make 编译到的文件，如何打印?
make 详细信息如何打印?

 printf("%s %s %d\n",__func__,__FILE__,__LINE__);

默认的

 #elif defined(BACDL_BIP)
#include "bacnet/datalink/bip.h"
#include "bacnet/datalink/bvlc.h"
#include "bacnet/basic/bbmd/h_bbmd.h"

#define datalink_init bip_init
#define datalink_send_pdu bip_send_pdu

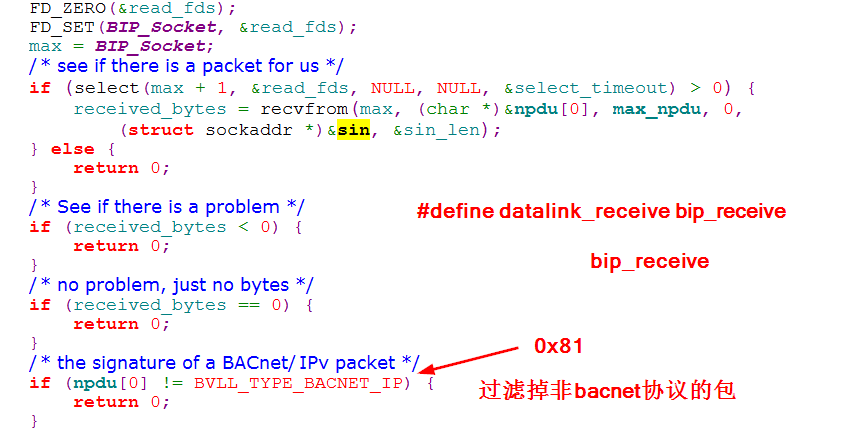

#define datalink_receive bip_receive
#define datalink_cleanup bip_cleanup
#define datalink_get_broadcast_address bip_get_broadcast_address

[jack@jack-desktop: bacnet-stack-bacnet-stack-1.0.0]$./bin/bacwi
whois main main main.c
whois main main main.c 403
/home/jack/general_work/bacnet_tst/bacnet-stack-bacnet-stack-1.0.0/ports/linux/bip-init.c 152
;Device   MAC (hex)            SNET  SADR (hex)           APDU
;-------- -------------------- ----- -------------------- ----
;
; Total Devices: 0

Send_WhoIs_To_Network
datalink_send_pdu
bip_send_pdu

双网卡可以用的

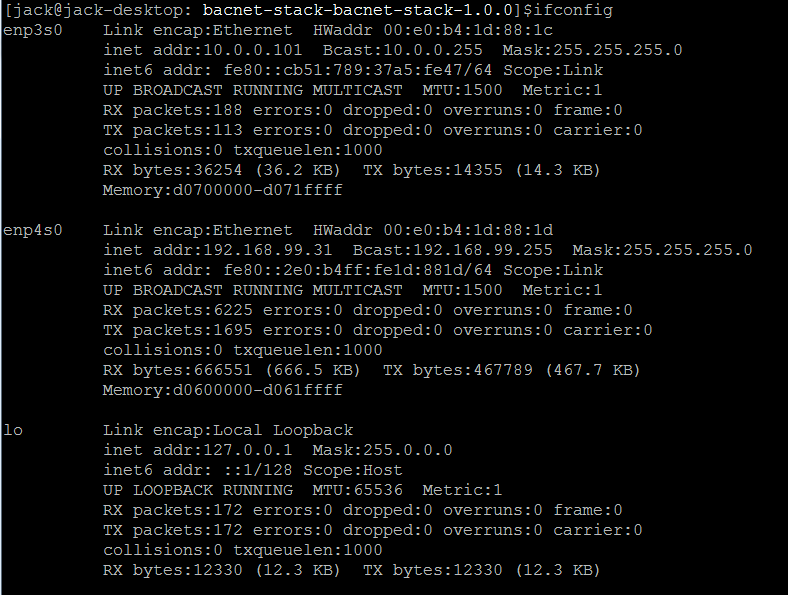

enp4s0 上外网
enp3s0 是内网连接 bacnet 设备

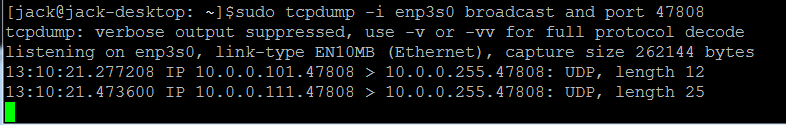

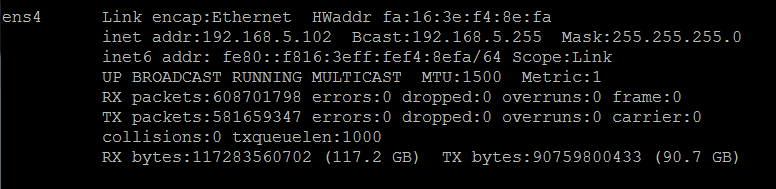

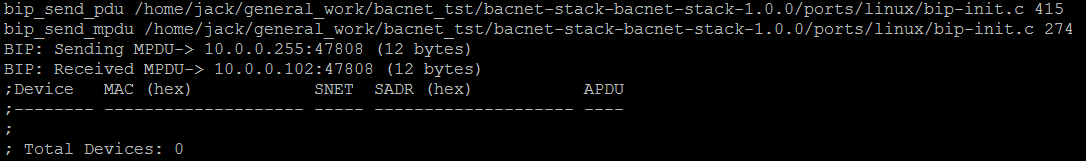

在这里插入图片描述

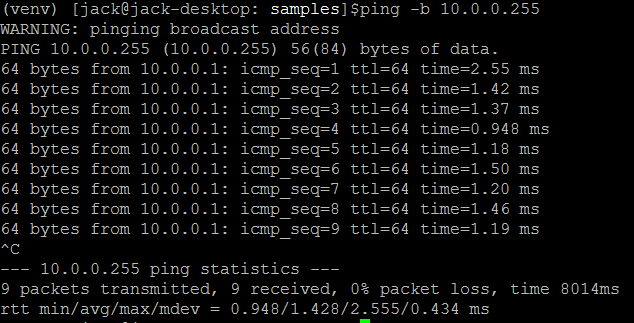

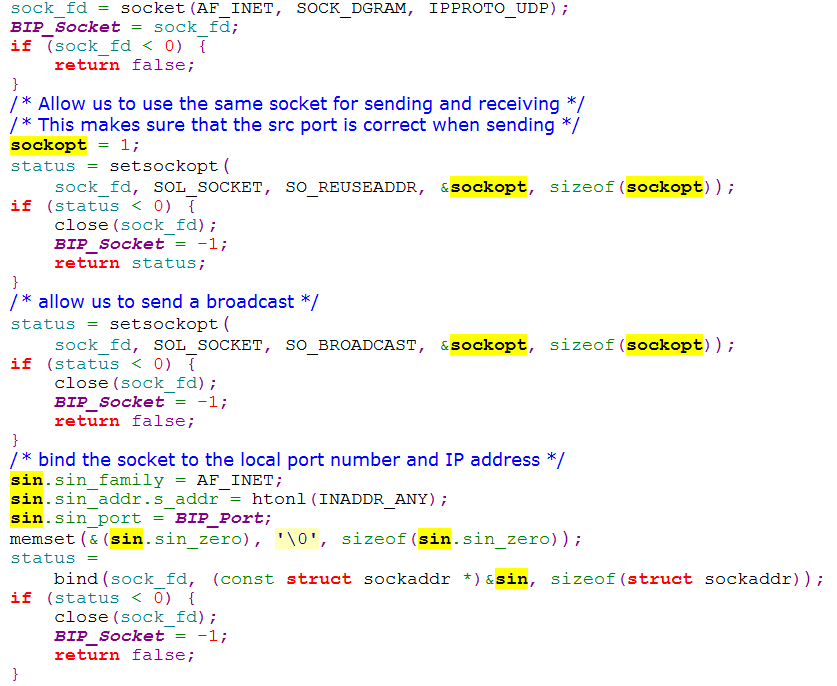

在这里插入图片描述

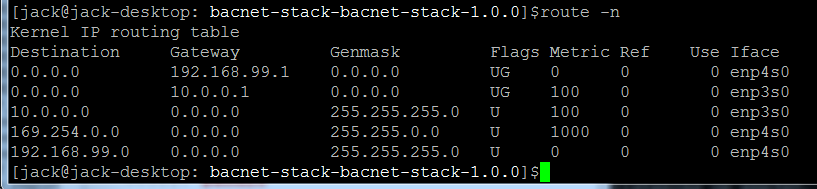

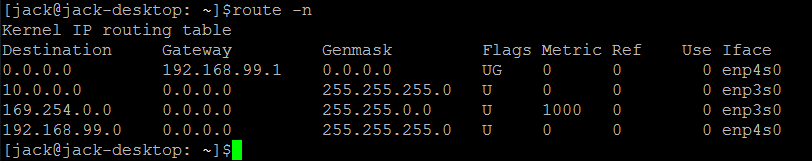

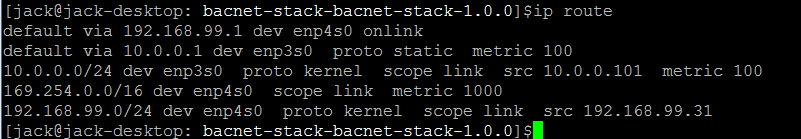

设置环境变量，如果没有设置BACNET_IFACE ，会按照route -n的路由表，选择 enp4s0

export BACNET_IFACE=enp3s0

运行

[jack@jack-desktop: bacnet-stack-bacnet-stack-1.0.0]$./bin/bacwi
whois main main main.c
whois main main main.c 403
func file line: bip_get_broadcast_address /home/jack/general_work/bacnet_tst/bacnet-stack-bacnet-stack-1.0.0/ports/linux/bip-init.c 153
dlenv_init /home/jack/general_work/bacnet_tst/bacnet-stack-bacnet-stack-1.0.0/src/bacnet/datalink/dlenv.c 422
bip_init /home/jack/general_work/bacnet_tst/bacnet-stack-bacnet-stack-1.0.0/ports/linux/bip-init.c 771 --
BIP_Port = 49338,ifname = enp3s0
BIP: Interface: enp3s0
BIP:
