本文介绍了一个使用Qt进行数据可视化项目的实例，通过读取文本文件中的数据，在Qt界面中绘制X、Y、Z三个方向的变形曲线图。文章详细展示了如何创建Qt图表、设置轴线参数以及实现数据的动态更新。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

代码1:

QT       += core gui
QT       += charts

mainwindow.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QtCharts>
QT_CHARTS_USE_NAMESPACE
namespace Ui {
class MainWindow;
}

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    explicit MainWindow(QWidget *parent = nullptr);
    ~MainWindow();
    QChart *m_chart;
    QLineSeries  *m_series;
    QChartView *m_chartView;

    QStringList  x_axis_lst ;
    QStringList  y_axis_lst ;
    QStringList  z_axis_lst ;

private slots:
    void on_action_open_triggered();

    void on_action_store_triggered();

    void on_action_close_triggered();

    void on_action_X_triggered();

    void on_action_Y_triggered();

    void on_action_Z_triggered();

private:
    Ui::MainWindow *ui;
};

#endif // MAINWINDOW_H

mainwindow.cpp

#pragma warning (disable:4819)
#pragma execution_character_set("utf-8")  //加入这行
#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <qdebug.h>


MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);

    m_chart = new QChart();

    m_series = new QLineSeries(m_chart);

    m_chart->addSeries(m_series);
    m_chart->createDefaultAxes();

    m_chart->legend()->hide();

    m_chartView = new QChartView(m_chart);
    m_chartView->setRenderHint(QPainter::Antialiasing);
    setCentralWidget(m_chartView);


}

MainWindow::~MainWindow()
{
    delete ui;
}

void MainWindow::on_action_open_triggered()
{
    qDebug("on_action_open_triggered\n");

    QString str_line ;

    QFile file("BXJC.txt");

    file.open(QIODevice::ReadOnly | QIODevice::Text);

    QTextStream stream_file(&file);

    QStringList  lst;

    x_axis_lst.clear();
    y_axis_lst.clear();
    z_axis_lst.clear();

    while(!stream_file.atEnd()){
        str_line = stream_file.readLine();
        qDebug()<<str_line;
        lst = str_line.split("\t");
        qDebug()<<lst;

        if(lst.length() ==3){

            x_axis_lst.append(lst[0]);
            y_axis_lst.append(lst[1]);
            z_axis_lst.append(lst[2]);
        }

    }


    file.close();
}

void MainWindow::on_action_store_triggered()
{
    qDebug("on_action_store_triggered\n");
    QString strFile =  QDateTime::currentDateTime().toString("yyyyMMddHHmmss") + ".png";
    //QPixmap pix = QPixmap::grabWidget(ui.lineView);

    QString fileName = QFileDialog::getSaveFileName(this, "保存图片", strFile, "PNG (*.png);;BMP (*.bmp);;JPEG (*.jpg *.jpeg)");
    if (!fileName.isNull())
    {
        QScreen * screen = QGuiApplication::primaryScreen();
        QPixmap p = screen->grabWindow(m_chartView->winId());
        QImage image = p.toImage();
        image.save(fileName);
    }

}

void MainWindow::on_action_close_triggered()
{
    qDebug("on_action_close_triggered\n");
}

void MainWindow::on_action_X_triggered()
{
    qDebug("on_action_X_triggered\n");
    m_chart->setTitle(tr("X方向变形曲线图"));

    if(x_axis_lst.length() != 24){

        return;
    }

    m_series->clear();
    double value ;
    double max_val = x_axis_lst[0].toDouble();
    double min_val  =x_axis_lst[0].toDouble();
    double delta ;
    for(int i =0 ;i< x_axis_lst.length(); i++){
        value = x_axis_lst[i].toDouble();
        m_series->append(i, value);

        if(value > max_val){

            max_val = value;

        }else if(value < min_val){

            min_val = value;
        }

    }

    qDebug()<<min_val;
    qDebug()<<max_val;

    delta = (max_val - min_val)/8 ;
    min_val = min_val - delta ;
    max_val = max_val + delta ;



    m_chart->axes(Qt::Vertical).first()->setRange(min_val, max_val);

    // Add space to label to add space between labels and axis
    QValueAxis *axisX = qobject_cast<QValueAxis*>(m_chart->axes(Qt::Horizontal).first());
    QValueAxis *axisY = qobject_cast<QValueAxis*>(m_chart->axes(Qt::Vertical).first());
    Q_ASSERT(axisY);
    Q_ASSERT(axisX);
    //axisY->setLabelFormat("%.1f  ");

    axisX->setTickCount(13);
    axisX->setMinorTickCount(1);
    axisX->setRange(0, 24);
    axisX->setLabelFormat("%u");
    m_chart->axes(Qt::Horizontal).first()->setGridLineVisible(true);

}

void MainWindow::on_action_Y_triggered()
{
    qDebug("on_action_Y_triggered\n");

    qDebug("on_action_X_triggered\n");
    m_chart->setTitle(tr("Y方向变形曲线图"));

    if(y_axis_lst.length() != 24){

        return;
    }




    m_series->clear();
    double value ;
    double max_val = y_axis_lst[0].toDouble();
    double min_val  =y_axis_lst[0].toDouble();
    double delta ;
    for(int i =0 ;i< y_axis_lst.length(); i++){
        value = y_axis_lst[i].toDouble();
        m_series->append(i, value);

        if(value > max_val){

            max_val = value;

        }else if(value < min_val){

            min_val = value;
        }

    }

    qDebug()<<min_val;
    qDebug()<<max_val;

    delta = (max_val - min_val)/8 ;
    min_val = min_val - delta ;
    max_val = max_val + delta ;



    m_chart->axes(Qt::Vertical).first()->setRange(min_val, max_val);


    // Add space to label to add space between labels and axis
    QValueAxis *axisX = qobject_cast<QValueAxis*>(m_chart->axes(Qt::Horizontal).first());
    QValueAxis *axisY = qobject_cast<QValueAxis*>(m_chart->axes(Qt::Vertical).first());
    Q_ASSERT(axisY);
    Q_ASSERT(axisX);
    //axisY->setLabelFormat("%.1f  ");

    axisX->setTickCount(13);
    axisX->setMinorTickCount(1);
    axisX->setRange(0, 24);
    axisX->setLabelFormat("%u");
    m_chart->axes(Qt::Horizontal).first()->setGridLineVisible(true);
}

void MainWindow::on_action_Z_triggered()
{
    qDebug("on_action_Z_triggered\n");
    qDebug("on_action_X_triggered\n");
    m_chart->setTitle(tr("Z方向变形曲线图"));

    if(z_axis_lst.length() != 24){

        return;
    }


    m_series->clear();
    double value ;
    double max_val = z_axis_lst[0].toDouble();
    double min_val  =z_axis_lst[0].toDouble();
    double delta ;
    for(int i =0 ;i< z_axis_lst.length(); i++){
        value = z_axis_lst[i].toDouble();
        m_series->append(i, value);

        if(value > max_val){

            max_val = value;

        }else if(value < min_val){

            min_val = value;
        }

    }

    qDebug()<<min_val;
    qDebug()<<max_val;

    delta = (max_val - min_val)/8 ;
    min_val = min_val - delta ;
    max_val = max_val + delta ;



    m_chart->axes(Qt::Vertical).first()->setRange(min_val, max_val);


    // Add space to label to add space between labels and axis
    QValueAxis *axisX = qobject_cast<QValueAxis*>(m_chart->axes(Qt::Horizontal).first());
    QValueAxis *axisY = qobject_cast<QValueAxis*>(m_chart->axes(Qt::Vertical).first());
    Q_ASSERT(axisY);
    Q_ASSERT(axisX);
    //axisY->setLabelFormat("%.1f  ");

    axisX->setTickCount(13);
    axisX->setMinorTickCount(1);
    axisX->setRange(0, 24);
    axisX->setLabelFormat("%u");
    m_chart->axes(Qt::Horizontal).first()->setGridLineVisible(true);
}

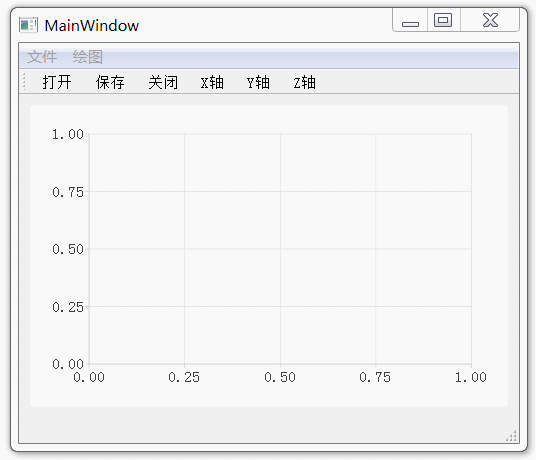

运行效果:
在这里插入图片描述

BXJC.txt 文件内容:

24
32.5801	-52.7876	0.1369
32.5786	-52.7892	0.1380
32.5784	-52.7845	0.1411
32.5812	-52.7852	0.1393
32.5782	-52.7863	0.1394
32.5791	-52.7852	0.1354
32.5788	-52.7841	0.1414
32.5788	-52.7817	0.1375
32.5745	-52.7833	0.1359
32.5815	-52.7854	0.1327
32.5822	-52.7841	0.1358
32.5839	-52.7826	0.1361
32.5820	-52.7852	0.1339
32.5800	-52.7863	0.1325
32.5792	-52.7845	0.1416
32.5807	-52.7834	0.1395
32.5778	-52.7846	0.1412
32.5792	-52.7843	0.1371
32.5794	-52.7833	0.1406
32.5806	-52.7841	0.1411
32.5800	-52.7863	0.1380
32.5785	-52.7840	0.1368
32.5811	-52.7848	0.1412
32.5828	-52.7863	0.1356

代码:
https://download.youkuaiyun.com/download/wowocpp/12419643

使用QT5的QChart绘制图表
