VMware实现iptables NAT及端口映射

本文详细介绍了如何在VMware虚拟机环境中配置iptables进行NAT转换和端口映射,包括内部服务器、网关服务器和外网服务器的网络设置,以及使用iptables开启Linux转发功能并设置规则。通过这些步骤,实现了内网服务器可控地访问Internet和外部网络访问内部服务器特定端口的需求。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1. 前言

本文只讲解实战应用,不会涉及原理讲解。如果想要了解iptables的工作流程或原理可参考如下博文。

具体操作是在PC机的VMware虚拟机上进行的,因此涉及的地址都是内网IP。在实际工作中也是一样的操作流程,只需要把涉及外网的地址改为公网IP即可。

文章参考:iptables nat及端口映射
文章参考:企业软件防火墙iptables

1.1 为什么有这篇文章?

原因是在日常工作中,我们都会在自己的电脑上安装VMware虚拟机,并由此实现一些业务系统【如:LNMP】或模拟线上的网络环境等。

而本文模拟的就是IDC机房或办公网的环境。机房内网服务器不能上外网,只能通过网关服务器上外网。而外网服务器想要访问机房内部的服务器,也只能通过网关服务器转发实现访问。

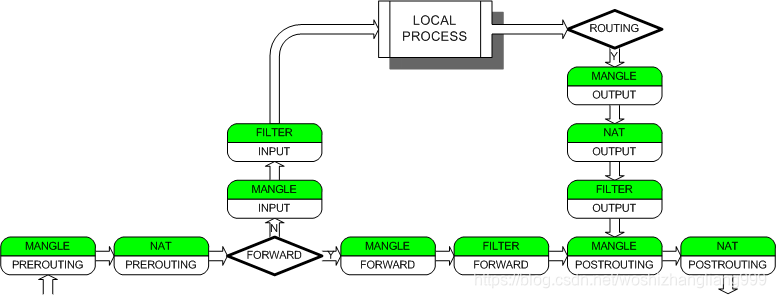

2. iptables表和链的工作流程

iptables表和链的工作流程

2.1. 常用操作

## 清空所有规则【默认是filter表】
iptables -F
iptables -X
iptables -Z
iptables -t nat -F
iptables -t nat -X
iptables -t nat -Z
## 查看规则
iptables -nL
iptables -nL -t nat
## 删除指定表指定链的指定行数据
iptables -t nat -D POSTROUTING 1

3. 涉及虚拟机网络设置

3.1. 内部服务器node01网络设置

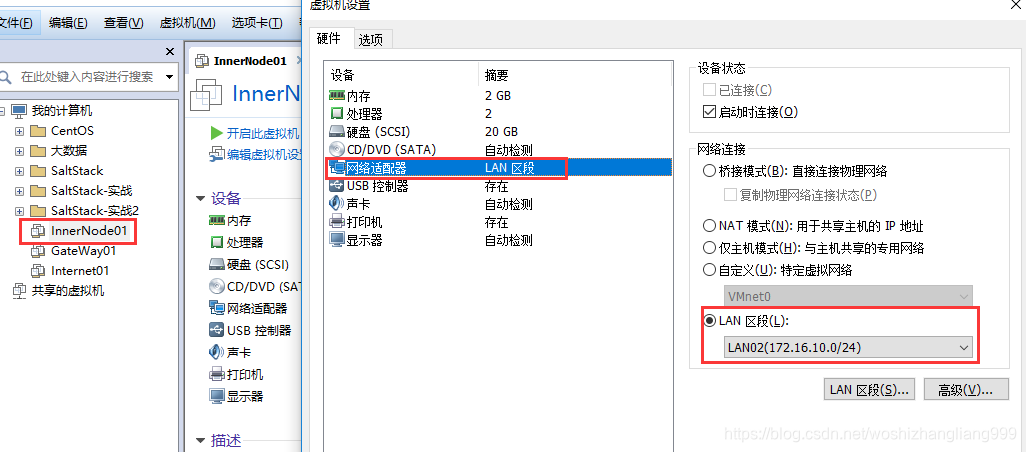

3.1.1. 内网设置【只有一个网卡】

在这里插入图片描述

备注:

使用LAN区段,那么本机登录该虚拟机也不行,也ping不通,不在同一个网段不能互访。只能通过网关服务器ssh跳转登录访问。

eth0配置:
[root@InnerNode01 network-scripts]# cat ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=none
IPV6INIT=yes
USERCTL=no
IPADDR=172.16
### 网关端口映射的配置方法与解决方案 #### 一、网关端口映射的概念 端口映射是一种网络技术,用于将外部网络请求通过特定端口转发到内部局域网中的目标设备上。对于网关而言,其作用在于允许外部客户端访问位于内网的服务资源[^1]。 当提到像远创智控YC-RSPN-001这样的串口PROFINET网关时,它的功能不仅限于简单的数据传输,还涉及复杂的协议转换以及可能需要进行端口映射来优化内外部通信效率[^3]。 --- #### 二、网关端口映射的具体配置方法 以下是针对不同场景下网关端口映射的一般性指导: ##### 1. **硬件网关上的端口映射** 大多数工业级网关都提供Web管理界面或命令行工具来进行高级设置。以远创智控YC-RSPN-001为例: - 登录网关的管理页面(通常通过浏览器输入默认IP地址进入)。 - 找到“端口映射”或“Port Forwarding”的选项卡。 - 添加新的规则:指定外网端口号、对应的目标内网IP地址及其服务监听端口。 例如,如果希望开放一个Modbus TCP服务给公网,则需定义如下参数: ```plaintext 外网端口: 502 (标准Modbus TCP端口) 内网IP: 192.168.1.100 内网端口: 502 ``` 注意某些高端型号可能会额外支持动态DNS绑定以便简化固定IP需求。 ##### 2. **软件层面实现端口重定向** 假如使用的是虚拟化平台如VMware ESXi部署了多个容器化的应用实例,则可以通过宿主机操作系统完成类似操作。Linux环境下常用`iptables`命令实现这一点;Windows Server则依赖内置防火墙策略编辑器[^2]。 示例脚本展示如何利用Iptables创建一条永久性的TCP流量路由规则: ```bash sudo iptables -t nat -A PREROUTING -p tcp --dport 8080 -j DNAT --to-destination 172.16.0.10:80 sudo iptables-save > /etc/iptables/rules.v4 ``` 上述代码片段表示把所有到达该服务器8080端口的数据包重新导向至子网内的某台机器(假设为172.16.0.10),并最终由后者处理HTTP请求。 --- #### 三、常见问题及对应的解决办法 | 常见问题 | 可能原因分析 | 推荐措施 | |----------|--------------|-----------| | 映射失败无法连入目的节点 | 路径中间存在ACL过滤机制阻止了预期行为发生。<br>或者所选端号已被占用冲突。 | 审查整个链路上的安全组设定是否遗漏例外声明。<br>另外确认本地socket状态验证可用性:<br>`netstat -an | grep LISTEN`. | | 数据丢包率高延迟严重 | 物理线路质量差影响实时交互性能。<br>也可能是因为加密算法强度过高消耗过多计算资源所致。 | 更换更高质量光纤介质代替铜缆连接。<br>适当降低TLS版本等级换取速度提升但要权衡安全性损失风险。 | 特别值得注意的是,部分特殊情况下即使完成了基础配置仍会遇到兼容性障碍——比如采用非标准化自定义帧结构通讯的应用程序往往要求专门定制驱动层逻辑才能正常运作起来。 --- ### 四、替代方案探讨 考虑到实际环境中可能存在诸多不可控因素干扰传统意义上的静态端口映射实施过程顺利推进下去的话,可以考虑引入一些现代化的技术手段作为补充甚至完全取代前者地位的选择之一便是前面提及过的天联SD-WAN产品线所提供的智能化隧道构建能力。它无需任何手动干预就能自动探测最佳路径从而绕过繁琐的手动调整环节达到同样效果同时还具备更高的灵活性适应未来扩展升级的需求变化趋势。 ---
