本文深入探讨SPI（串行外设接口）协议，一种由摩托罗拉在1970年发明的全双工串行通信标准。SPI支持同步数据传输，允许主设备与一个或多个从设备同时进行数据交换。文章详细介绍了SPI的工作原理，包括其四线制接线方式：MISO、MOSI、SCK和SS。并通过Arduino平台的实际应用案例，展示了如何利用SPI协议实现两块Arduino板之间的数据通信，其中一块作为主控，另一块作为从属，通过按钮控制对方的LED状态。
微控制器使用许多不同的协议与各种传感器和外围设备进行通信。有许多用于无线和有线通信的协议，并且最常用的通信技术是串行通信。串行通信是通过通信信道或总线一次一位地发送数据的过程。有许多类型的串行通信，如UART、CAN、USB、I2C和SPI通信。
在本篇文章中，我们将了解SPI协议以及如何在Arduino中使用它。我们将使用SPI协议在两个Arduino开发板之间进行通信。在这里，一个Arduino开发板将充当主机Master，另一个将充当从机Slave，分别有两个LED和按钮连接到两个arduino开发板。为了演示SPI通信，我们将使用SPI串行通信协议通过从站侧的按钮控制主机的LED，反之亦然。
什么是SPI？
SPI（串行外设接口）是一种串行通信协议。摩托罗拉在1970年发明了SPI接口。SPI具有全双工连接，这意味着数据可以同时发送和接收。即主设备可以将数据发送到从设备，从设备可以同时向主设备发送数据。 SPI是同步串行通信意味着通信需要时钟。
SPI的工作过程
SPI使用四条线进行主/从通信。 SPI只能有一个主站，并且可以有多个从站。主设备通常是微控制器，从设备可以是微控制器、传感器、ADC、DAC、LCD等。

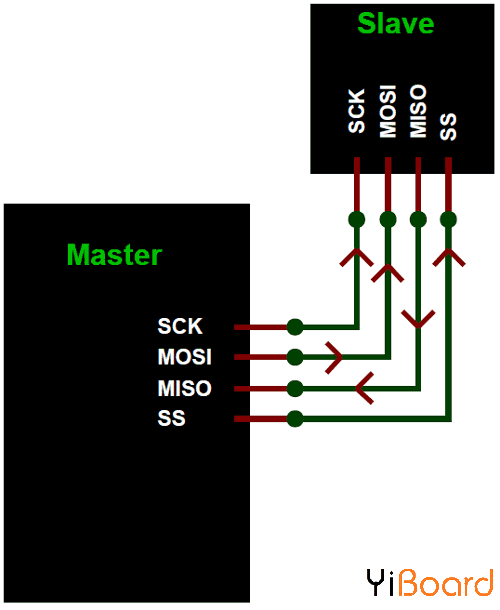

下面是SPI主机带单个从机的框图表示。
SPI有四条线MISO、MOSI、SS和CLK
● MISO（主进从出） - 用于向主设备发送数据的从设备线。
● MOSI（主出从入） - 用于向外设发送数据的主线。
● SCK（串行时钟） - 同步主机产生的数据传输的时钟脉冲。
● SS（从机选择）-Master可以使用此引脚来启用和禁用特定设备。
更多内容请参考以下链接：https://www.yiboard.com/thread-1040-1-1.html
