【AN5183】使用STM8 Nucleo-64开发板实现可调节的LED闪烁频率

NUCLEO-8S208RB（基于STM8S208RBT6）和NUCLEO-8L152R8（基于STM8L152R8T6）开发板可用于评估所有STM8S系列和STM8L系列微控制器的主要特性。

本应用笔记简要介绍了演示固件Discover，该固件已经提前烧录在STM8S208RBT6和STM8L152R8T6微控制器的闪存中。

该演示固件使用STM8S系列和STM8L系列的基本8位定时器，并将其配置为时基发生器，每次按下用户按钮时改变LED LD1的闪烁频率。 当STM8 Nucleo-64开发板通过连接到主机PC的标准USB电缆上电时，LED LD1开始慢慢闪烁，这表示已成功完成烧录。

1 应用说明

1.1 硬件要求

本应用笔记使用以下STM8 Nucleo-64开发板的板载资源：

• LED指示灯LD1

• 用户按钮B1

无需额外的硬件即可在STM8 Nucleo-64开发板上运行此演示应用程序。

1.2 应用原理图

有关实施细节，请参阅以下文档：

• STM8L152R8T6 Nucleo-64板用户手册（UM2351）

• STM8S208RBT6 Nucleo-64板用户手册（UM2364）

1.3 应用规则

本应用笔记使用8位定时器TIM4作为时基发生器来控制LED指示灯LD1的闪烁频率。每次STM8S系列或STM8L系列微控制器检测到用户按钮B1上的事件，据此调节LED的每次切换之间的延迟时间（TIM4时基的倍数）以改变闪烁频率。

在应用程序启动时，闪烁周期配置为1秒，LD1以此速率（每秒）切换。此配置允许直观地检查是否成功编程STM8S系列或STM8L系列设备的闪存。

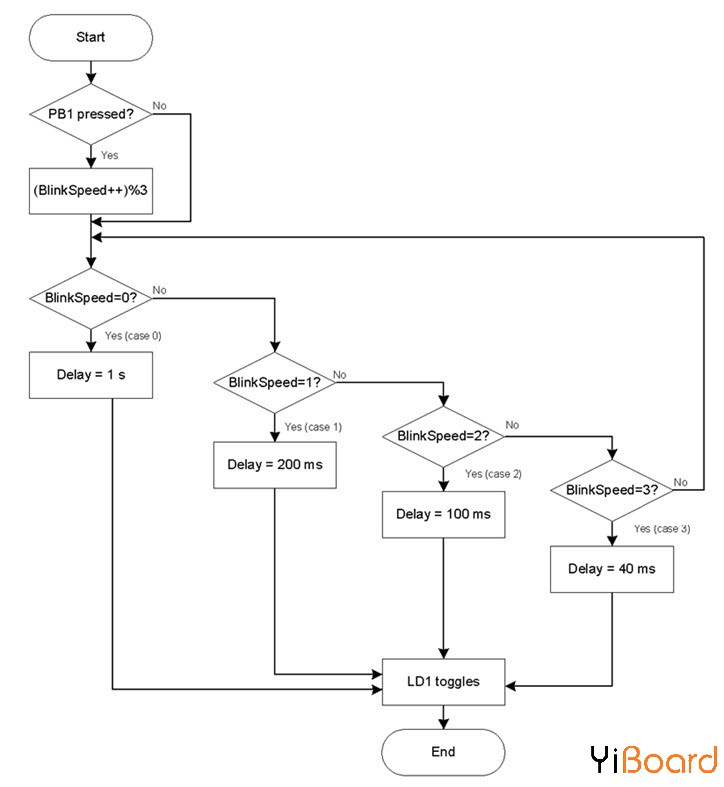

每次在用户按钮B1上检测到按钮事件时，LD1闪烁频率根据下表中描述的设置增加。

更多内容请参考以下链接：https://www.yiboard.com/thread-960-1-1.html
