分布式消息队列RocketMQ

第1章 RocketMQ概述

一、  MQ概述

1、 MQ简介

MQ， Message Queue，是一种提供 消息队列服务 的中间件，也称为消息中间件，是一套提供了消息生 产、存储、消费全过程API的软件系统。消息即数据。一般消息的体量不会很大。

2、  MQ用途

从网上可以查看到很多的关于MQ用途的叙述，但总结起来其实就以下三点。

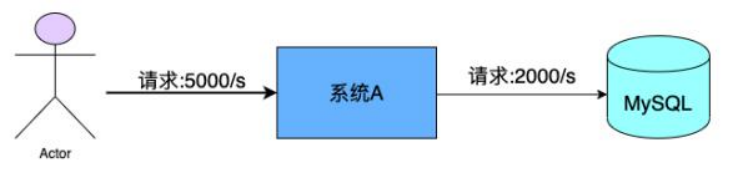

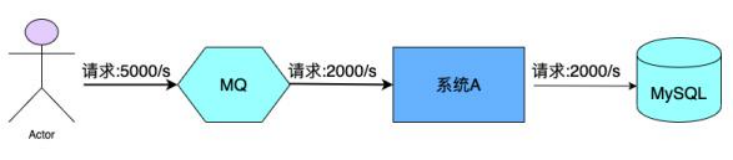

限流削峰

MQ可以将系统的 超量 请求暂存其中，以便系统后期可以慢慢进行处理，从而避免了请求的丢失或系统 被压垮。

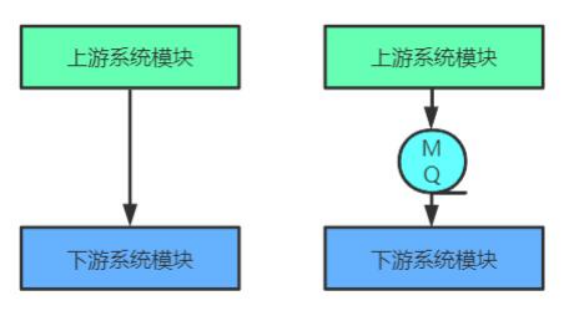

异步解耦

上游系统对下游系统的调用若为同步调用，则会大大降低系统的吞吐量与并发度，且系统耦合度太高。 而异步调用则会解决这些问题。所以两层之间若要实现由同步到异步的转化，一般性做法就是，在这两 层间添加一个MQ层。

数据收集

分布式系统会产生海量级数据流，如：业务日志、监控数据、用户行为等。针对这些数据流进行实时或 批量采集汇总，然后对这些数据流进行大数据分析，这是当前互联网平台的必备技术。通过MQ完成此  类数据收集是最好的选择。

3、  常见MQ产品

ActiveMQ

ActiveMQ是使用Java语言开发一款MQ产品。  早期很多公司与项目中都在使用。但现在的社区活跃度已 经很低。现在的项目中已经很少使用了。

RabbitMQ

RabbitMQ是使用ErLang语言开发的一款MQ产品。其吞吐量较Kafka与RocketMQ要低，且由于其不是 Java语言开发，所以公司内部对其实现定制化开发难度较大。

Kafka

Kafka是使用Scala/Java语言开发的一款MQ产品。其最大的特点就是高吞吐率，常用于大数据领域的实

时计算、日志采集等场景。其没有遵循任何常见的MQ协议，而是使用自研协议。对于Spring Cloud Netçix，其仅支持RabbitMQ与Kafka。

RocketMQ

RocketMQ是使用Java语言开发的一款MQ产品。经过数年阿里双11的考验，性能与稳定性非常高。其 没有遵循任何常见的MQ协议，而是使用自研协议。对于Spring Cloud Alibaba，其支持RabbitMQ、   Kafka，但提倡使用RocketMQ。

对比

关键词     ACTIVEMQ  RABBITMQ                 KAFKA                             ROCKETMQ

开发语言         Java            ErLang                          Java                                         Java

单机吞吐量         万级             万级                        十万级                                   十万级

Topic                ——          ——               百级Topic时会影响系统吞吐     千级Topic时会影响系统吞吐

社区活跃度        低                高                                高                                        高



4、  MQ常见协议

一般情况下MQ的实现是要遵循一些常规性协议的。常见的协议如下：

JMS

JMS， Java Messaging Service（Java消息服务）。是Java平台上有关MOM（Message Oriented            Middleware，面向消息的中间件 PO/OO/AO）的技术规范，它便于消息系统中的Java应用程序进行消  息交换，并且通过提供标准的产生、发送、接收消息的接口，简化企业应用的开发。  ActiveMQ是该协 议的典型实现。

STOMP

STOMP， Streaming Text Orientated Message Protocol  （面向流文本的消息协议），是一种MOM设计 的简单文本协议。  STOMP提供一个可互操作的连接格式，允许客户端与任意STOMP消息代理

（Broker）进行交互。  ActiveMQ是该协议的典型实现，  RabbitMQ通过插件可以支持该协议。

AMQP

AMQP，Advanced Message Queuing Protocol  （高级消息队列协议），一个提供统一消息服务的应用  层标准，是应用层协议的一个开放标准，是一种MOM设计。基于此协议的客户端与消息中间件可传递 消息，并不受客户端/中间件不同产品，不同开发语言等条件的限制。   RabbitMQ是该协议的典型实     现。

MQTT

MQTT， Message Queuing Telemetry Transport  （消息队列遥测传输），是IBM开发的一个即时通讯协 议，是一种二进制协议，主要用于服务器和低功耗IoT  （物联网）设备间的通信。该协议支持所有平     台，几乎可以把所有联网物品和外部连接起来，被用来当做传感器和致动器的通信协议。   RabbitMQ通 过插件可以支持该协议。

二、  RocketMQ概述

1、 RocketMQ简介

RocketMQ是一个统一消息引擎、轻量级数据处理平台。

RocketMQ是⼀款阿⾥巴巴开源的消息中间件。  2016年11⽉28⽇，阿⾥巴巴向 Apache 软件基⾦会捐赠 RocketMQ，成为 Apache 孵化项⽬。  2017 年 9 ⽉ 25 ⽇， Apache 宣布 RocketMQ孵化成为 Apache 顶 级项⽬（TLP ），成为国内⾸个互联⽹中间件在 Apache 上的顶级项⽬。

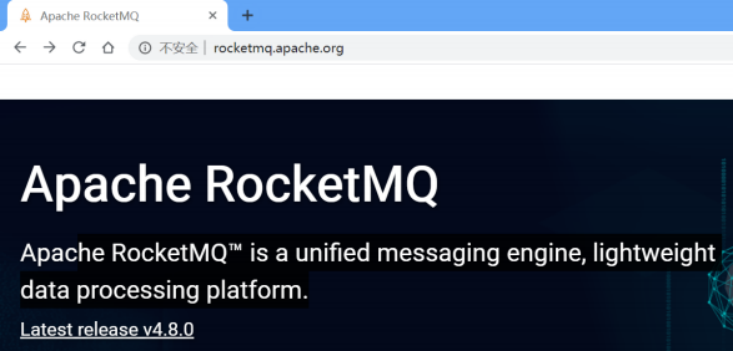

官⽹地址：  http://rocketmq.apache.org

 2、  RocketMQ发展历程

2007年，阿里开始五彩石项目，  Notify作为项目中 交易核心消息流转系统 ，应运而生。  Notify系统是 RocketMQ的雏形。

2010年，  B2B大规模使用ActiveMQ作为阿里的消息内核。阿里急需一个具有 海量堆积能力 的消息系 统。

2011年初，  Kafka开源。淘宝中间件团队在对Kafka进行了深入研究后，开发了一款新的MQ， MetaQ。

2012年，  MetaQ发展到了v3.0版本，在它基础上进行了进一步的抽象，形成了RocketMQ，然后就将其 进行了开源。

2015年，阿里在RocketMQ的基础上，又推出了一款专门针对阿里云上用户的消息系统AliwareMQ。

2016年双十一，  RocketMQ承载了 万亿级 消息的流转，跨越了一个新的里程碑。  11⽉28⽇，阿⾥巴巴 向 Apache 软件基⾦会捐赠 RocketMQ，成为 Apache 孵化项⽬。

2017 年 9 ⽉ 25 ⽇， Apache 宣布 RocketMQ孵化成为 Apache 顶级项⽬（TLP ），成为国内⾸个互联 ⽹中间件在 Apache 上的顶级项⽬。

第2章 RocketMQ的安装与启动

一、  基本概念

1 消息（Message）

消息是指，消息系统所传输信息的物理载体，生产和消费数据的最小单位，每条消息必须属于一个主题。

2 主题（Topic）

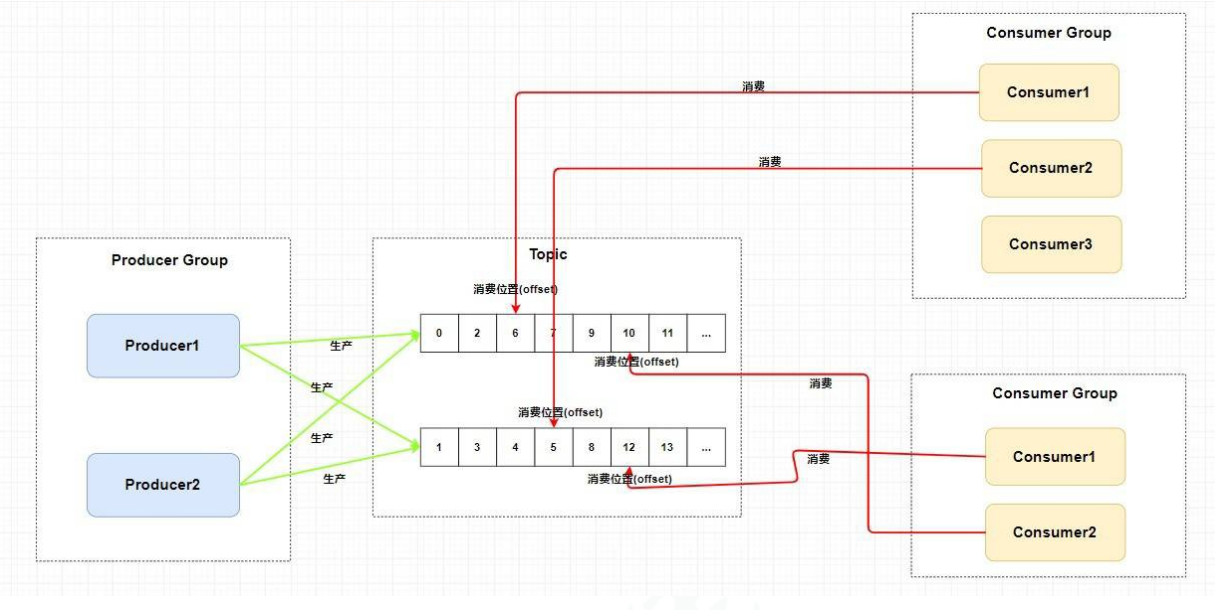

Topic表示一类消息的集合，每个主题包含若干条消息，每条消息只能属于一个主题，是RocketMQ进行消息订阅的基本单位。 topic:message 1:n message:topic 1:1

一个生产者可以同时发送多种Topic的消息；而一个消费者只对某种特定的Topic感兴趣，即只可以订阅 和消费一种Topic的消息。 producer:topic 1:n consumer:topic 1:1

3 标签（Tag）

为消息设置的标签，用于同一主题下区分不同类型的消息。来自同一业务单元的消息，可以根据不同业 务目的在同一主题下设置不同标签。标签能够有效地保持代码的清晰度和连贯性，并优化RocketMQ提 供的查询系统。消费者可以根据Tag实现对不同子主题的不同消费逻辑，实现更好的扩展性。

Topic是消息的一级分类，Tag是消息的二级分类。

Topic：货物

tag=上海

tag=江苏

tag=浙江

------- 消费者 -----

topic=货物 tag = 上海

topic=货物 tag = 上海|浙江

topic=货物 tag = *

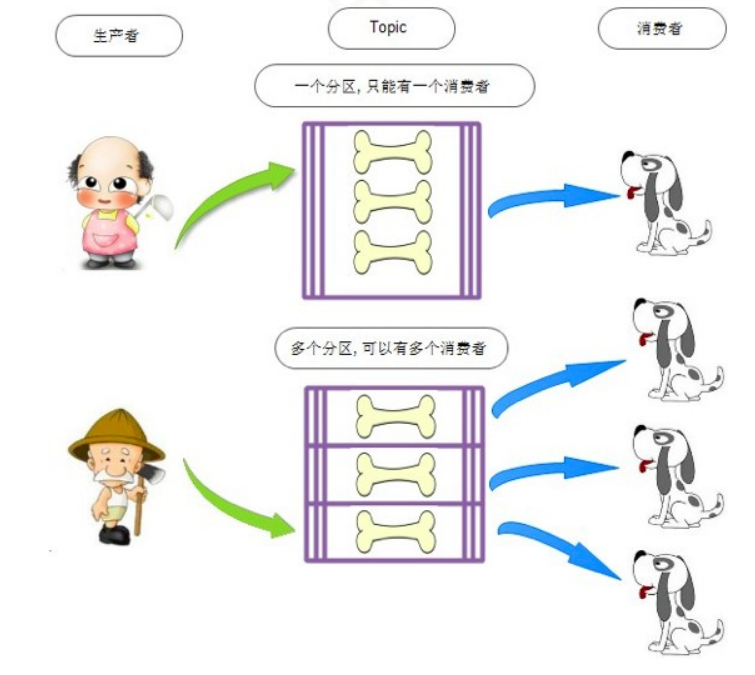

1. 队列（Queue）

存储消息的物理实体。一个Topic中可以包含多个Queue，每个Queue中存放的就是该Topic的消息。一 个Topic的Queue也被称为一个Topic中消息的分区（Partition）。

一个Topic的Queue中的消息只能被一个消费者组中的一个消费者消费。一个Queue中的消息不允许同 一个消费者组中的多个消费者同时消费。

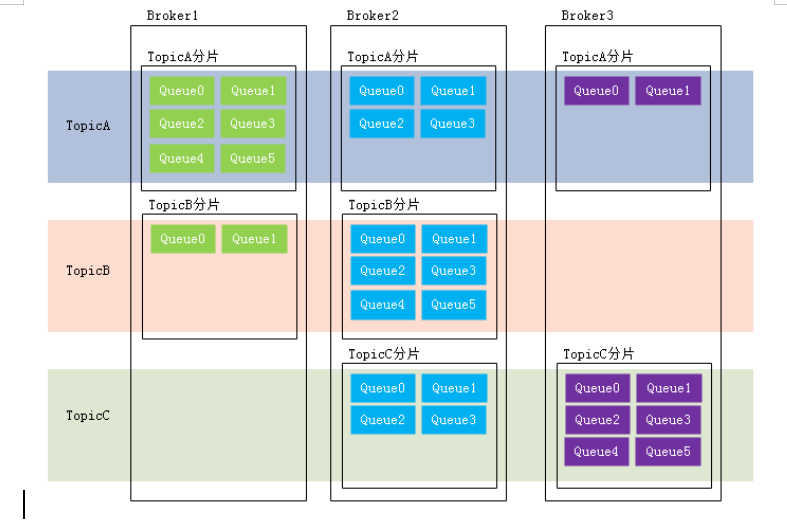

在学习参考其它相关资料时，还会看到一个概念：分片（Sharding）。分片不同于分区。在RocketMQ 中，分片指的是存放相应Topic的Broker。每个分片中会创建出相应数量的分区，即Queue，每个 Queue的大小都是相同的。

5、消息标识（MessageId/Key）

RocketMQ中每个消息拥有唯一的MessageId，且可以携带具有业务标识的Key，以方便对消息的查询。 不过需要注意的是，MessageId有两个：在生产者send()消息时会自动生成一个MessageId（msgId)， 当消息到达Broker后，Broker也会自动生成一个MessageId(offsetMsgId)。msgId、offsetMsgId与key都 称为消息标识。

msgId：由producer端生成，其生成规则为：

producerIp + 进程pid + MessageClientIDSetter类的ClassLoader的hashCode +

当前时间 + AutomicInteger自增计数器

offsetMsgId：由broker端生成，其生成规则为： brokerIp  + 物理分区的offset（Queue中的

偏移量）

key：由用户指定的业务相关的唯一标识

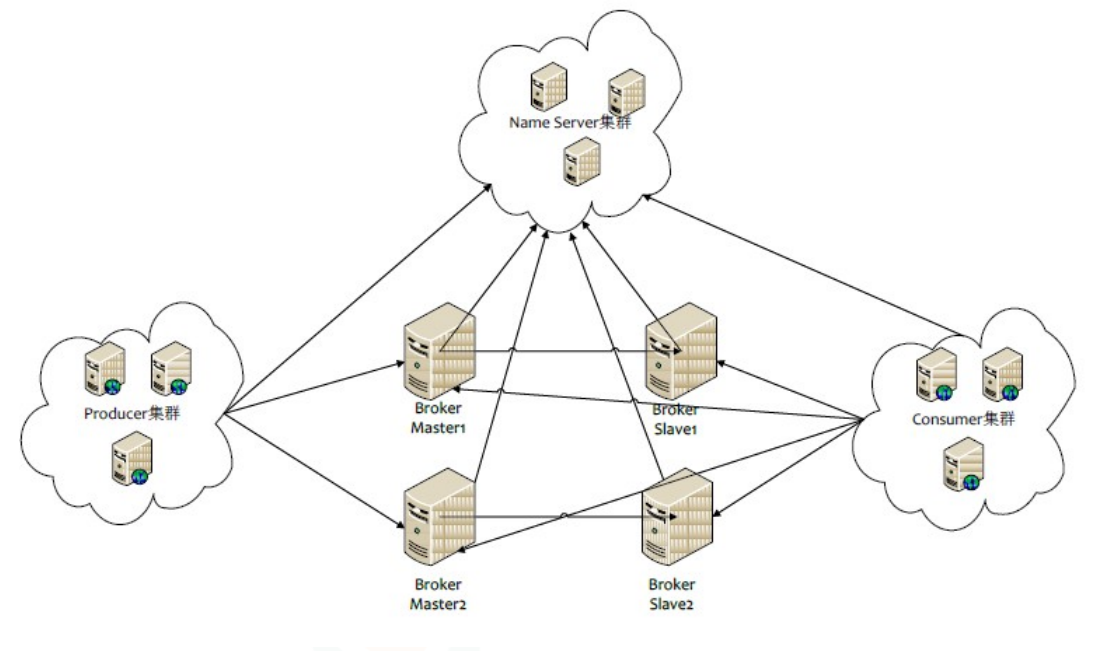

二、系统架构

RocketMQ架构上主要分为四部分构成：

1、Producer

消息生产者，负责生产消息。Producer通过MQ的负载均衡模块选择相应的Broker集群队列进行消息投 递，投递的过程支持快速失败并且低延迟。

例如，业务系统产生的日志写入到MQ过程，就是消息生产的过程

再如，电商平台中用户提交的秒杀请求写入到MQ过程，就是消息生产的过程

RocketMQ中的消息生产者都是以生产者组（Producer Group）的形式出现的。生产者组是同一类生产 者的集合，这类Producer发送相同Topic类型的消息。一个生产者组可以同时发送多个主题的消息。

2、Consumer

消息消费者，负责消费消息。一个消息消费者会从Broker服务器中获取到消息，并对消息进行相关业务 处理。

例如，QoS MQ       读取日志，并对日志进行解析处理的过程就是消息消费的过程。

再如，电商平台的业务系统从MQ读取到秒杀请求，并对请求进行处理的过程就是消息消费的过程。

RocketMQ中的消息消费者都是以消费者组（Consumer Group）的形式出现的。消费者组是同一类消 费者的集合，这类Consumer消费的是同一个Topic类型的消息。消费者组使得在消息消费方面，实现 负载均衡 （将一个Topic中的不同的Queue平均分配给同一个Consumer Group的不同的Consumer，注 意，并不是将消息负载均衡）和 容错 （一个Consmer挂了，该Consumer Group中的其它Consumer可 以接着消费原Consumer消费的Queue）的目标变得非常容易。

消费者组中Consumer的数量应该小于等于订阅Topic的Queue数量。如果超出Queue数量，则多出的Consumer将不能消费消息。



不过，一个Topic类型的消息可以被多个消费者组同时消费。

注意，
1）消费者组只能消费一个Topic的消息，不能同时消费多个Topic消息。
2）一个消费者组中的消费者必须订阅完全相同的Topic。



3、Name Server

功能介绍

NameServer是一个Broker与Topic路由的注册中心，支持Broker的动态注册与发现。

RocketMQ的思想来自于Kafka，而Kafka是依赖了Zookeeper的。所以，在RocketMQ的早期版本，即在 MetaQ v1.0与v2.0版本中，也是依赖于Zookeeper的。从MetaQ v3.0，即RocketMQ开始去掉了 Zookeeper依赖，使用了自己的NameServer。

主要包括两个功能：

Broker管理：接受Broker集群的注册信息并且保存下来作为路由信息的基本数据；提供心跳检测 机制，检查Broker是否还存活。

路由信息管理：每个NameServer中都保存着Broker集群的整个路由信息和用于客户端查询的队列 信息。Producer和Conumser通过NameServer可以获取整个Broker集群的路由信息，从而进行消 息的投递和消费。

路由注册

NameServer通常也是以集群的方式部署，不过，NameServer是无状态的，即NameServer集群中的各 个节点间是无差异的，各节点间相互不进行信息通讯。那各节点中的数据是如何进行数据同步的呢？在 Broker节点启动时，轮询NameServer列表，与每个NameServer节点建立长连接，发起注册请求。在 NameServer内部维护着⼀个Broker列表，用来动态存储Broker的信息。

注意，这是与其它像zk、Eureka、Nacos等注册中心不同的地方。

这种NameServer的无状态方式，有什么优缺点：
优点：NameServer集群搭建简单，扩容简单。
缺点：对于Broker，必须明确指出所有NameServer地址。否则未指出的将不会去注册。也正因
为如此，NameServer并不能随便扩容。因为，若Broker不重新配置，新增的NameServer对于
Broker来说是不可见的，其不会向这个NameServer进行注册。

Broker节点为了证明自己是活着的，为了维护与NameServer间的长连接，会将最新的信息以  心跳包  的方式上报给NameServer，每30秒发送一次心跳。心跳包中包含 BrokerId、Broker地址(IP+Port)、 Broker名称、Broker所属集群名称等等。NameServer在接收到心跳包后，会更新心跳时间戳，记录这 个Broker的最新存活时间。

路由剔除

由于Broker关机、宕机或网络抖动等原因，NameServer没有收到Broker的心跳，NameServer可能会将 其从Broker列表中剔除。

NameServer中有⼀个定时任务，每隔10秒就会扫描⼀次Broker表，查看每一个Broker的最新心跳时间 戳距离当前时间是否超过120秒，如果超过，则会判定Broker失效，然后将其从Broker列表中剔除。

扩展：对于RocketMQ日常运维工作，例如Broker升级，需要停掉Broker的工作。OP需要怎么
做？
OP需要将Broker的读写权限禁掉。一旦client(Consumer或Producer)向broker发送请求，都会收
到broker的NO_PERMISSION响应，然后client会进行对其它Broker的重试。
当OP观察到这个Broker没有流量后，再关闭它，实现Broker从NameServer的移除。
OP：运维工程师
SRE：Site Reliability Engineer，现场可靠性工程师。

路由发现

RocketMQ的路由发现采用的是Pull模型。当Topic路由信息出现变化时，NameServer不会主动推送给 客户端，而是客户端定时拉取主题最新的路由。默认客户端每30秒会拉取一次最新的路由。

扩展：
1）Push模型：推送模型。其实时性较好，是一个“发布-订阅”模型，需要维护一个长连接。而
长连接的维护是需要资源成本的。该模型适合于的场景：
实时性要求较高
Client数量不多，Server数据变化较频繁
2）Pull模型：拉取模型。存在的问题是，实时性较差。
3）Long Polling模型：长轮询模型。其是对Push与Pull模型的整合，充分利用了这两种模型的优
势，屏蔽了它们的劣势。

客户端NameServer选择策略

这里的客户端指的是Producer与Consumer

客户端在配置时必须要写上NameServer集群的地址，那么客户端到底连接的是哪个NameServer节点 呢？客户端首先会生产一个随机数，然后再与NameServer节点数量取模，此时得到的就是所要连接的 节点索引，然后就会进行连接。如果连接失败，则会采用round-robin策略，逐个尝试着去连接其它节点。

首先采用的是 随机策略 进行的选择，失败后采用的是 轮询策略 。

扩展：Zookeeper Client是如何选择Zookeeper Server的？
简单来说就是，经过两次Shuf􀃦e，然后选择第一台Zookeeper Server。
详细说就是，将配置文件中的zk server地址进行第一次shuf􀃦e，然后随机选择一个。这个选择出
的一般都是一个hostname。然后获取到该hostname对应的所有ip，再对这些ip进行第二次
shuf􀃦e，从shuf􀃦e过的结果中取第一个server地址进行连接。

4、Broker

功能介绍

Broker充当着消息中转角色，负责存储消息、转发消息。Broker在RocketMQ系统中负责接收并存储从 生产者发送来的消息，同时为消费者的拉取请求作准备。Broker同时也存储着消息相关的元数据，包括 消费者组消费进度偏移offset、主题、队列等。

Kafka 0.8版本之后，offset是存放在Broker中的，之前版本是存放在Zookeeper中的。

模块构成

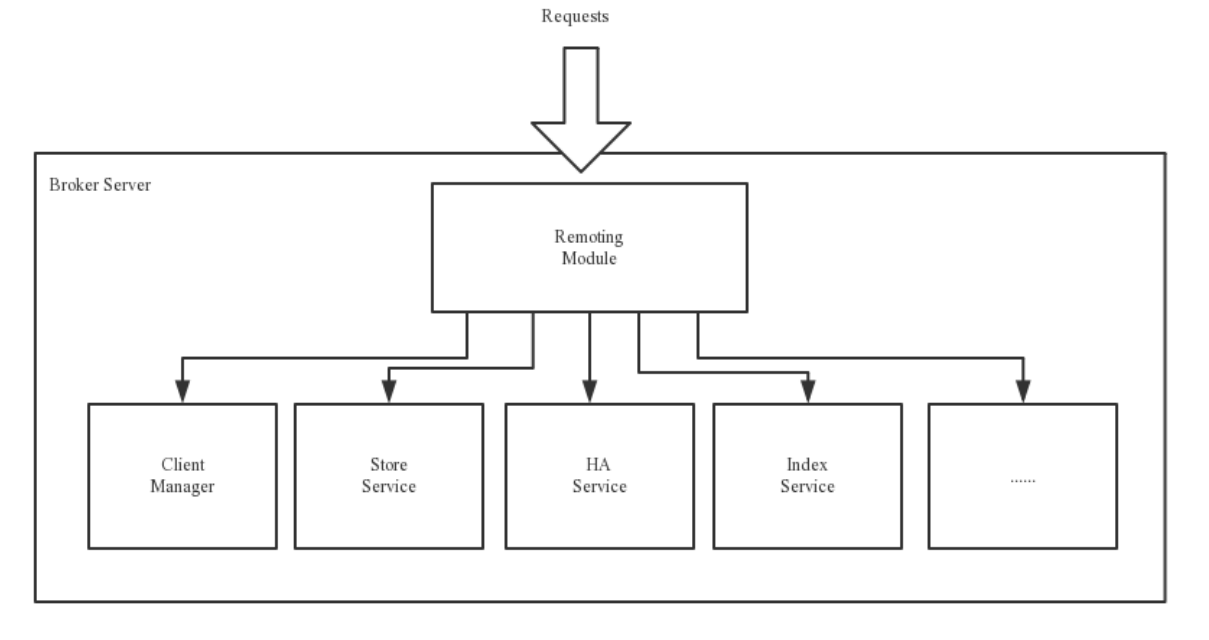

下图为Broker  Server的功能模块示意图。

Remoting Module：整个Broker的实体，负责处理来自clients端的请求。而这个Broker实体则由以下模 块构成。

Client Manager：客户端管理器。负责接收、解析客户端(Producer/Consumer)请求，管理客户端。例 如，维护Consumer的Topic订阅信息

Store  Service：存储服务。提供方便简单的API接口，处理 消息存储到物理硬盘 和 消息查询  功能。

HA Service：高可用服务，提供Master Broker 和 Slave   Broker之间的数据同步功能。

Index Service：索引服务。根据特定的Message key，对投递到Broker的消息进行索引服务，同时也提 供根据Message  Key对消息进行快速查询的功能。

 集群部署

为了增强Broker性能与吞吐量，Broker一般都是以集群形式出现的。各集群节点中可能存放着相同 Topic的不同Queue。不过，这里有个问题，如果某Broker节点宕机，如何保证数据不丢失呢？其解决 方案是，将每个Broker集群节点进行横向扩展，即将Broker节点再建为一个HA集群，解决单点问题。

Broker节点集群是一个主从集群，即集群中具有Master与Slave两种角色。Master负责处理读写操作请 求，Slave负责对Master中的数据进行备份。当Master挂掉了，Slave则会自动切换为Master去工作。所 以这个Broker集群是主备集群。一个Master可以包含多个Slave，但一个Slave只能隶属于一个Master。 Master与Slave 的对应关系是通过指定相同的BrokerName、不同的BrokerId 来确定的。BrokerId为0表 示Master，非0表示Slave。每个Broker与NameServer集群中的所有节点建立长连接，定时注册Topic信 息到所有NameServer。



5、工作流程

具体流程

1）启动NameServer，NameServer启动后开始监听端口，等待Broker、Producer、Consumer连接。

2）启动Broker时，Broker会与所有的NameServer建立并保持长连接，然后每30秒向NameServer定时 发送心跳包。

3）发送消息前，可以先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，当然，在创 建Topic时也会将Topic与Broker的关系写入到NameServer中。不过，这步是可选的，也可以在发送消 息时自动创建Topic。

4）Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获 取路由信息，即当前发送的Topic消息的Queue与Broker的地址（IP+Port）的映射关系。然后根据算法 策略从队选择一个Queue，与队列所在的Broker建立长连接从而向Broker发消息。当然，在获取到路由 信息后，Producer会首先将路由信息缓存到本地，再每30秒从NameServer更新一次路由信息。

5）Consumer跟Producer类似，跟其中一台NameServer建立长连接，获取其所订阅Topic的路由信息， 然后根据算法策略从路由信息中获取到其所要消费的Queue，然后直接跟Broker建立长连接，开始消费 其中的消息。Consumer在获取到路由信息后，同样也会每30秒从NameServer更新一次路由信息。不过 不同于Producer的是，Consumer还会向Broker发送心跳，以确保Broker的存活状态。

Topic的创建模式 手动创建Topic时，有两种模式：

集群模式：该模式下创建的Topic在该集群中，所有Broker中的Queue数量是相同的。

Broker模式：该模式下创建的Topic在该集群中，每个Broker中的Queue数量可以不同。

自动创建Topic时，默认采用的是Broker模式，会为每个Broker默认创建4个Queue。

读/写队列

从物理上来讲，读/写队列是同一个队列。所以，不存在读/写队列数据同步问题。读/写队列是逻辑上进 行区分的概念。一般情况下，读/写队列数量是相同的。

例如，创建Topic时设置的写队列数量为8，读队列数量为4，此时系统会创建8个Queue，分别是0   1   2  3 4 5 6 7。Producer会将消息写入到这8个队列，但Consumer只会消费0 1 2 3这4个队列中的消息，4 5 6 7中的消息是不会被消费到的。

再如，创建Topic时设置的写队列数量为4，读队列数量为8，此时系统会创建8个Queue，分别是0   1   2  3 4 5 6 7。Producer会将消息写入到0 1 2 3 这4个队列，但Consumer只会消费0 1 2 3 4 5 6 7这8个队列中的消息，但是4  5  6  7中是没有消息的。此时假设Consumer Group中包含两个Consuer，Consumer1消费0 1 2 3，而Consumer2消费4 5 6 7。但实际情况是，Consumer2是没有消息可消费的。

也就是说，当读/写队列数量设置不同时，总是有问题的。那么，为什么要这样设计呢？

其这样设计的目的是为了，方便Topic的Queue的缩容。

例如，原来创建的Topic中包含16个Queue，如何能够使其Queue缩容为8个，还不会丢失消息？可以动 态修改写队列数量为8，读队列数量不变。此时新的消息只能写入到前8个队列，而消费都消费的却是 16个队列中的数据。当发现后8个Queue中的消息消费完毕后，就可以再将读队列数量动态设置为8。整 个缩容过程，没有丢失任何消息。

perm用于设置对当前创建Topic的操作权限：2表示只写，4表示只读，6表示读写。

集群搭建理论

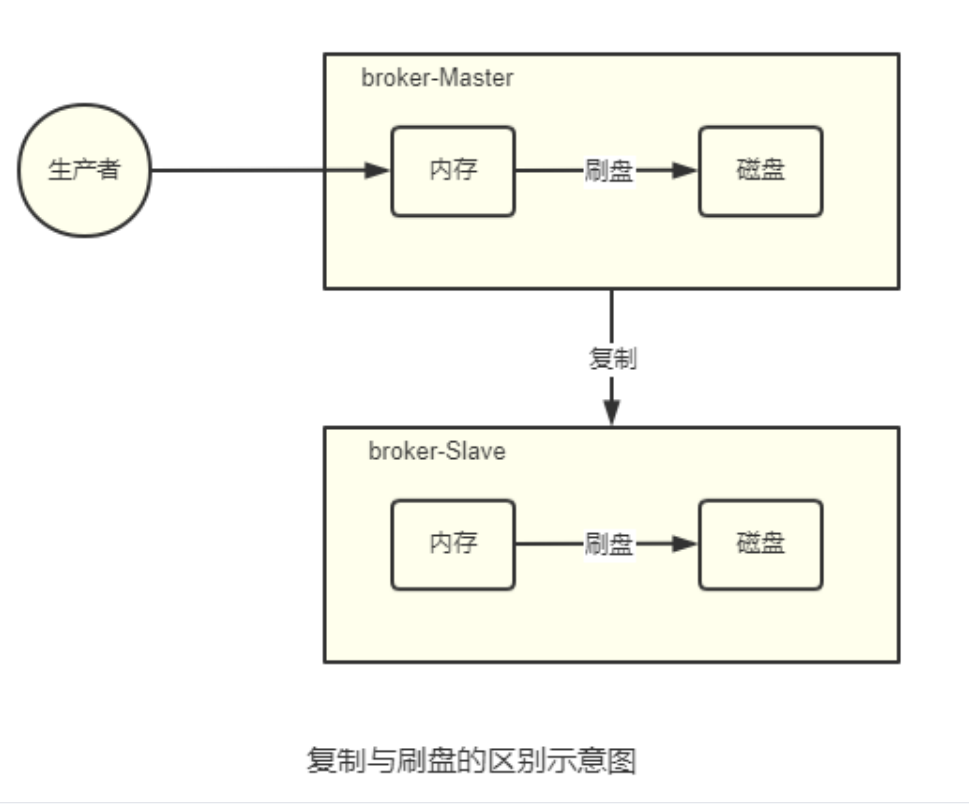

1、数据复制与刷盘策略

复制策略

复制策略是Broker的Master与Slave间的数据同步方式。分为同步复制与异步复制：

同步复制：消息写入master后，master会等待slave同步数据成功后才向producer返回成功ACK。
异步复制：消息写入master后，master立即向producer返回成功ACK，无需等待slave同步数据成
功。

异步复制策略会降低系统的写入延迟，RT变小，提高了系统的吞吐量。

刷盘策略
刷盘策略指的是broker中消息的落盘方式，即消息发送到broker内存后消息持久化到磁盘的方式。分为同步刷盘与异步刷盘：
同步刷盘：当消息持久化到broker的磁盘后才算是消息写入成功。
异步刷盘：当消息写入到broker的内存后即表示消息写入成功，无需等待消息持久化到磁盘。

1）异步刷盘策略会降低系统的写入延迟，RT变小，提高了系统的吞吐量
2）消息写入到Broker的内存，一般是写入到了PageCache
3）对于异步 刷盘策略，消息会写入到PageCache后立即返回成功ACK。但并不会立即做落盘操
作，而是当PageCache到达一定量时会自动进行落盘。

2、Broker集群模式
根据Broker集群中各个节点间关系的不同，Broker集群可以分为以下几类：
单Master
只有一个broker（其本质上就不能称为集群）。这种方式也只能是在测试时使用，生产环境下不能使用，因为存在单点问题。

多Master

broker集群仅由多个master构成，不存在Slave。同一Topic的各个Queue会平均分布在各个master节点上。
优点：配置简单，单个Master宕机或重启维护对应用无影响，在磁盘配置为RAID10时，即使机器
宕机不可恢复情况下，由于RAID10磁盘非常可靠，消息也不会丢（异步刷盘丢失少量消息，同步
刷盘一条不丢），性能最高；
缺点：单台机器宕机期间，这台机器上未被消费的消息在机器恢复之前不可订阅（不可消费），
消息实时性会受到影响。
以上优点的前提是，这些Master都配置了RAID磁盘阵列。如果没有配置，一旦出现某Master宕
机，则会发生大量消息丢失的情况。

多Master多Slave模式-异步复制

broker集群由多个master构成，每个master又配置了多个slave（在配置了RAID磁盘阵列的情况下，一个master一般配置一个slave即可）。master与slave的关系是主备关系，即master负责处理消息的读写请求，而slave仅负责消息的备份与master宕机后的角色切换。

异步复制即前面所讲的复制策略中的异步复制策略，即消息写入master成功后，master立即向
producer返回成功ACK，无需等待slave同步数据成功。

该模式的最大特点之一是，当master宕机后slave能够自动切换为master。不过由于slave从master的同步具有短暂的延迟（毫秒级），所以当master宕机后，这种异步复制方式可能会存在少量消息的丢失问题。

Slave从Master同步的延迟越短，其可能丢失的消息就越少。

对于Master的RAID磁盘阵列，若使用的也是异步复制策略，同样也存在延迟问题，同样也可能
会丢失消息。但RAID阵列的秘诀是微秒级的（因为是由硬盘支持的），所以其丢失的数据量会
更少。

多Master多Slave模式-同步双写

该模式是多Master多Slave模式的同步复制实现。所谓同步双写，指的是消息写入master成功后，
master会等待slave同步数据成功后才向producer返回成功ACK，即master与slave都要写入成功后才会返回成功ACK，也即双写。

该模式与异步复制模式相比，优点是消息的安全性更高，不存在消息丢失的情况。但单个消息的RT略高，从而导致性能要略低（大约低10%）。

该模式存在一个大的问题：对于目前的版本，Master宕机后，Slave 不会自动切换到Master。

最佳实践

一般会为Master配置RAID10磁盘阵列，然后再为其配置一个Slave。即利用了RAID10磁盘阵列的高效、安全性，又解决了可能会影响订阅的问题。

1）RAID磁盘阵列的效率要高于Master-Slave集群。因为RAID是硬件支持的。也正因为如此，
所以RAID阵列的搭建成本较高。

2）多Master+RAID阵列，与多Master多Slave集群的区别是什么？

多Master+RAID阵列，其仅仅可以保证数据不丢失，即不影响消息写入，但其可能会影响到
消息的订阅。但其执行效率要远高于多Master多Slave集群。

多Master多Slave集群，其不仅可以保证数据不丢失，也不会影响消息写入。其运行效率要低
于多Master+RAID阵列。

六、磁盘阵列RAID（补充）

1、RAID历史
1988 年美国加州大学伯克利分校的 D. A. Patterson 教授等首次在论文 “A Case of Redundant Array of Inexpensive Disks” 中提出了 RAID 概念 ，即廉价冗余磁盘阵列（ Redundant Array of Inexpensive Disks ）。由于当时大容量磁盘比较昂贵， RAID 的基本思想是将多个容量较小、相对廉价的磁盘进行有机组合，从而以较低的成本获得与昂贵大容量磁盘相当的容量、性能、可靠性。随着磁盘成本和价格的不断降低， “廉价” 已经毫无意义。因此， RAID 咨询委员会（ RAID Advisory Board, RAB ）决定用“ 独立 ” 替代 “ 廉价 ” ，于时 RAID 变成了独立磁盘冗余阵列（ Redundant Array of Independent Disks ）。但这仅仅是名称的变化，实质内容没有改变。

内存：32m 6.4G（IBM 10.1G）

2 RAID等级
RAID 这种设计思想很快被业界接纳， RAID 技术作为高性能、高可靠的存储技术，得到了非常广泛的应用。 RAID 主要利用镜像、数据条带和数据校验三种技术来获取高性能、可靠性、容错能力和扩展性，根据对这三种技术的使用策略和组合架构，可以把 RAID 分为不同的等级，以满足不同数据应用的需求。

D. A. Patterson 等的论文中定义了 RAID0 ~ RAID6 原始 RAID 等级。随后存储厂商又不断推出 RAID7、 RAID10、RAID01 、 RAID50 、 RAID53 、 RAID100 等 RAID 等级，但这些并无统一的标准。目前业界与学术界公认的标准是 RAID0 ~ RAID6 ，而在实际应用领域中使用最多的 RAID 等级是 RAID0 、RAID1 、 RAID3 、 RAID5 、 RAID6 和 RAID10。

RAID 每一个等级代表一种实现方法和技术，等级之间并无高低之分。在实际应用中，应当根据用户的数据应用特点，综合考虑可用性、性能和成本来选择合适的 RAID 等级，以及具体的实现方式。

3 关键技术
镜像技术
镜像技术是一种冗余技术，为磁盘提供数据备份功能，防止磁盘发生故障而造成数据丢失。对于 RAID而言，采用镜像技术最典型地的用法就是，同时在磁盘阵列中产生两个完全相同的数据副本，并且分布在两个不同的磁盘上。镜像提供了完全的数据冗余能力，当一个数据副本失效不可用时，外部系统仍可正常访问另一副本，不会对应用系统运行和性能产生影响。而且，镜像不需要额外的计算和校验，故障修复非常快，直接复制即可。镜像技术可以从多个副本进行并发读取数据，提供更高的读 I/O 性能，但不能并行写数据，写多个副本通常会导致一定的 I/O 性能下降。

镜像技术提供了非常高的数据安全性，其代价也是非常昂贵的，需要至少双倍的存储空间。高成本限制了镜像的广泛应用，主要应用于至关重要的数据保护，这种场合下的数据丢失可能会造成非常巨大的损失。

数据条带技术
数据条带化技术是一种自动将 I/O操作负载均衡到多个物理磁盘上的技术。更具体地说就是，将一块连续的数据分成很多小部分并把它们分别存储到不同磁盘上。这就能使多个进程可以并发访问数据的多个不同部分，从而获得最大程度上的 I/O 并行能力，极大地提升性能。

数据校验技术
数据校验技术是指， RAID 要在写入数据的同时进行校验计算，并将得到的校验数据存储在 RAID 成员磁盘中。校验数据可以集中保存在某个磁盘或分散存储在多个不同磁盘中。当其中一部分数据出错时，就可以对剩余数据和校验数据进行反校验计算重建丢失的数据。

数据校验技术相对于镜像技术的优势在于节省大量开销，但由于每次数据读写都要进行大量的校验运算，对计算机的运算速度要求很高，且必须使用硬件 RAID 控制器。在数据重建恢复方面，检验技术比镜像技术复杂得多且慢得多。

4 RAID分类
从实现角度看， RAID 主要分为软 RAID、硬 RAID 以及混合 RAID 三种。

软 RAID
所有功能均有操作系统和 CPU 来完成，没有独立的 RAID 控制处理芯片和 I/O 处理芯片，效率自然最低。

硬 RAID
配备了专门的 RAID 控制处理芯片和 I/O 处理芯片以及阵列缓冲，不占用 CPU 资源。效率很高，但成本也很高。

混合 RAID
具备 RAID 控制处理芯片，但没有专门的I/O 处理芯片，需要 CPU 和驱动程序来完成。性能和成本在软RAID 和硬 RAID 之间。

5 常见RAID等级详解

JBOD

JBOD ，Just a Bunch of Disks，磁盘簇。表示一个没有控制软件提供协调控制的磁盘集合，这是   RAID区别与 JBOD  的主要因素。 JBOD  将多个物理磁盘串联起来，提供一个巨大的逻辑磁盘。

JBOD 的数据存放机制是由第一块磁盘开始按顺序往后存储，当前磁盘存储空间用完后，再依次往后面 的磁盘存储数据。  JBOD   存储性能完全等同于单块磁盘，而且也不提供数据安全保护。

 其只是简单提供一种扩展存储空间的机制，JBOD可用存储容量等于所有成员磁盘的存储空间之
和。

JBOD  常指磁盘柜，而不论其是否提供  RAID 功能。不过，JBOD并非官方术语，官方称为Spanning。
