【内核】Linux内核相关总结------内存管理和任务调度

ref：

https://blog.youkuaiyun.com/gatieme/category_9265324.html（linux内核剖析）

https://www.cnblogs.com/big-devil/p/8589813.html（内存管理）

Linux内核体系结构

什么是内核

内核是操作系统最基本的部分。它是为众多应用程序提供对计算机硬件的安全访问的一部分软件，这种访问是有限的，并且内核决定一个程序在什么时候对某部分硬件操作多长时间。内核的分类可分为单内核和双内核以及微内核。严格地说，内核并不是计算机系统中必要的组成部分。

内核是一个操作系统的核心。是基于硬件的第一层软件扩充，提供操作系统的最基本的功能，是操作系统工作的基础，它负责管理系统的进程、内存、设备驱动程序、文件和网络系统，决定着系统的性能和稳定性。

现代操作系统设计中，为减少系统本身的开销，往往将一些与硬件紧密相关的（如中断处理程序、设备驱动程序等）、基本的、公共的、运行频率较高的模块（如时钟管理、进程调度等）以及关键性数据结构独立开来，使之常驻内存，并对他们进行保护。通常把这一部分称之为操作系统的内核。
程序可以直接地被调入计算机中执行，这样的设计说明了设计者不希望提供任何硬件抽象和操作系统的支持，它常见于早期计算机系统的设计中。最终，一些辅助性程序，例如程序加载器和调试器，被设计到机器核心当中，或者固化在只读存储器里。这些变化发生时，操作系统内核的概念就渐渐明晰起来了。

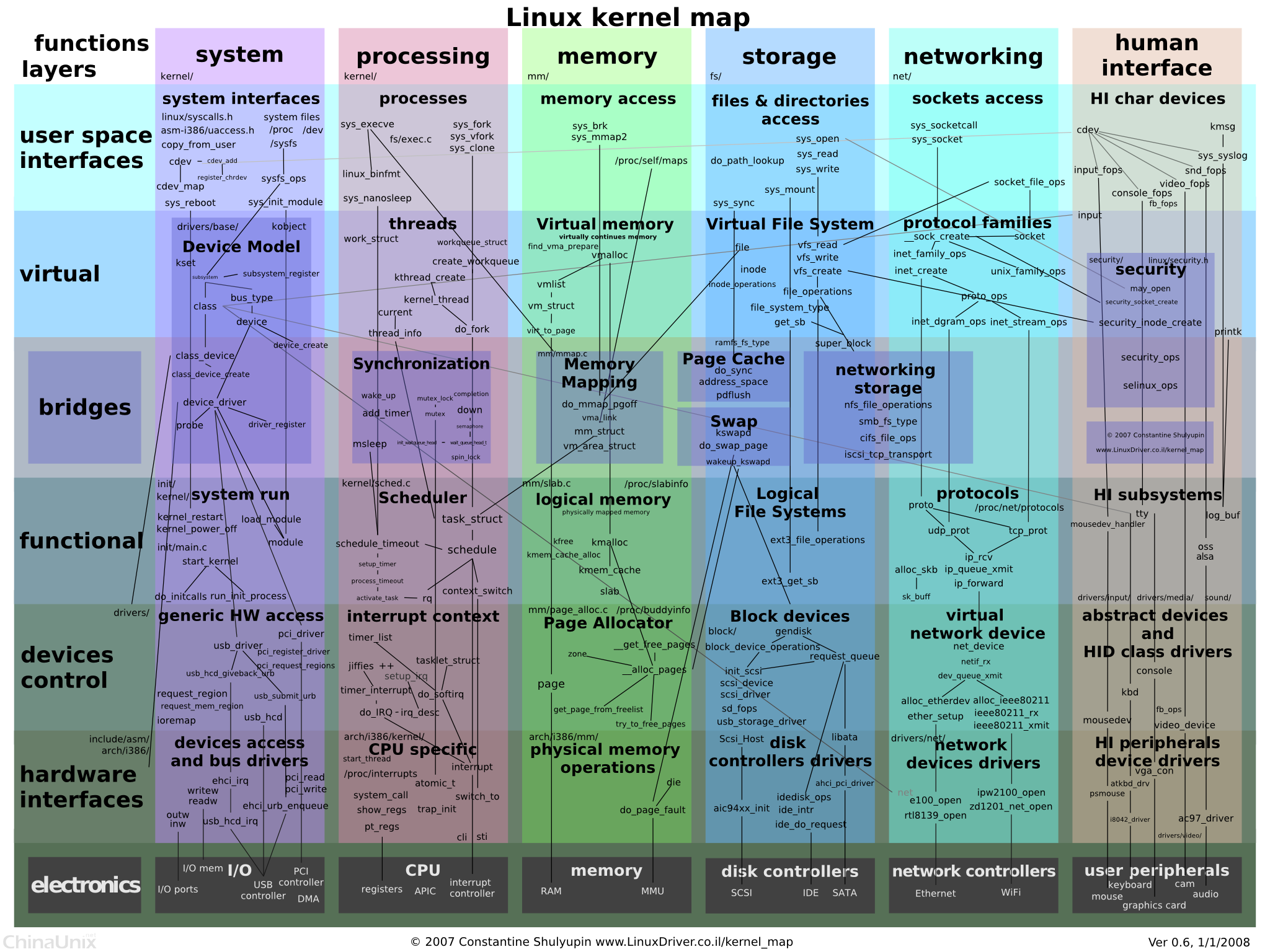

Linux内核的五大模块：进程调度模块、内存管理模块、文件系统模块、进程间通信模块、网络接口模块。

进程调度模块：用来负责控制进程对CPU 资源的使用。所采取的调度策略是各进程能够公平合理地访问CPU，同时保证内核能及时地执行硬件操作；
内存管理模块：用于确保所有进程能够安全地共享机器主内存区，同时，内存管理模块还支持虚拟内存管理方式，使得Linux 支持进程使用比实际内存空间更多的内存容量。并可以利用文件系统，对暂时不用的内存数据块交换到外部存储设备上去，当需要时再交换回来；
文件系统模块：用于支持对外部设备的驱动和存储。虚拟文件系统模块通过向所有的外部存储设备提供一个通用的文件接口，隐藏了各种硬件设备的不同细节。从而提供并支持与其它操作系统兼容的多种文件系统格式；
进程间通信模块：用于支持多种进程间的信息交换方式；
网络接口模块：提供对多种网络通信标准的访问并支持许多网络硬件。

虚拟地址

为了充分利用和管理系统内存资源，Linux采用虚拟内存管理技术，利用虚拟内存技术让每个进程都有4GB 互不干涉的虚拟地址空间。

进程初始化分配和操作的都是基于这个「虚拟地址」，只有当进程需要实际访问内存资源的时候才会建立虚拟地址和物理地址的映射，调入物理内存页。

虚拟地址的好处

• 避免用户直接访问物理内存地址，防止一些破坏性操作，保护操作系统

• 每个进程都被分配了4GB的虚拟内存，用户程序可使用比实际物理内存更大的地址空间

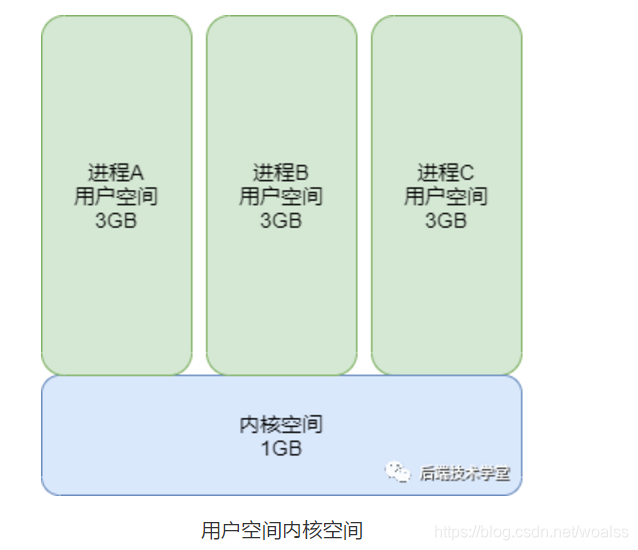

4GB 的进程虚拟地址空间被分成两部分：「用户空间」和「内核空间」

物理地址

上面章节我们已经知道不管是用户空间还是内核空间，使用的地址都是虚拟地址，当需进程要实际访问内存的时候，会由内核的「请求分页机制」产生「缺页异常」调入物理内存页。

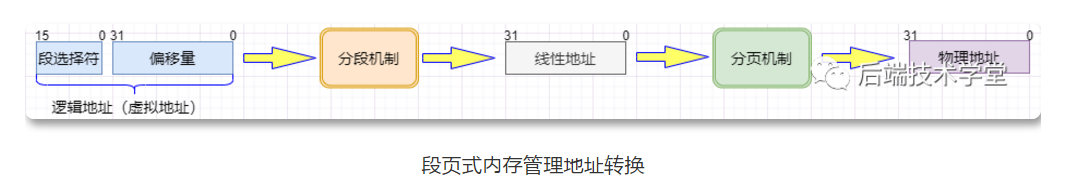

把虚拟地址转换成内存的物理地址，这中间涉及利用MMU 内存管理单元（Memory Management Unit ) 对虚拟地址分段和分页（段页式）地址转换，关于分段和分页的具体流程，这里不再赘述，可以参考任何一本计算机组成原理教材描述。

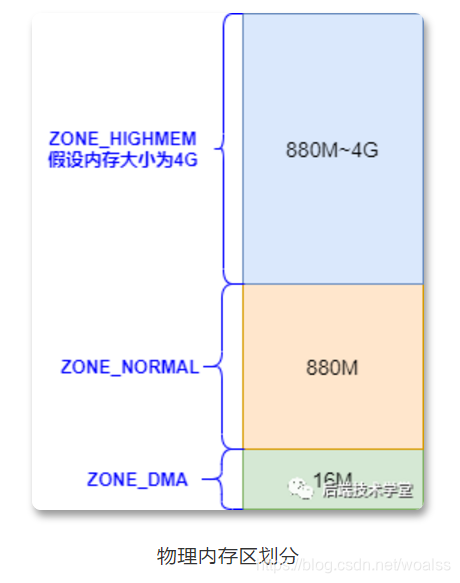

Linux 内核会将物理内存分为3个管理区，分别是：

ZONE_DMA

DMA内存区域。包含0MB~16MB之间的内存页框，可以由老式基于ISA的设备通过DMA使用，直接映射到内核的地址空间。

ZONE_NORMAL

普通内存区域。包含16MB~896MB之间的内存页框，常规页框，直接映射到内核的地址空间。

ZONE_HIGHMEM

高端内存区域。包含896MB以上的内存页框，不进行直接映射，可以通过永久映射和临时映射进行这部分内存页框的访问。



用户空间

用户进程能访问的是「用户空间」，每个进程都有自己独立的用户空间，虚拟地址范围从从 0x00000000 至 0xBFFFFFFF 总容量3G 。

用户进程通常只能访问用户空间的虚拟地址，只有在执行内陷操作或系统调用时才能访问内核空间。

进程与内存

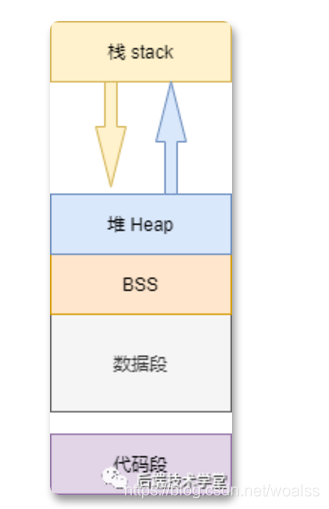

进程（执行的程序）占用的用户空间按照「 访问属性一致的地址空间存放在一起 」的原则，划分成 5个不同的内存区域。访问属性指的是“可读、可写、可执行等 。

• 代码段

  代码段是用来存放可执行文件的操作指令，可执行程序在内存中的镜像。代码段需要防止在运行时被非法修改，所以只准许读取操作，它是不可写的。

• 数据段

  数据段用来存放可执行文件中已初始化全局变量，换句话说就是存放程序静态分配的变量和全局变量。

• BSS段

  BSS段包含了程序中未初始化的全局变量，在内存中 bss 段全部置零。

• 堆 heap

  堆是用于存放进程运行中被动态分配的内存段，它的大小并不固定，可动态扩张或缩减。当进程调用malloc等函数分配内存时，新分配的内存就被动态添加到堆上（堆被扩张）；当利用free等函数释放内存时，被释放的内存从堆中被剔除（堆被缩减）

• 栈 stack

  栈是用户存放程序临时创建的局部变量，也就是函数中定义的变量（但不包括 static 声明的变量，static意味着在数据段中存放变量）。除此以外，在函数被调用时，其参数也会被压入发起调用的进程栈中，并且待到调用结束后，函数的返回值也会被存放回栈中。由于栈的先进先出特点，所以栈特别方便用来保存/恢复调用现场。从这个意义上讲，我们可以把堆栈看成一个寄存、交换临时数据的内存区。

上述几种内存区域中数据段、BSS 段、堆通常是被连续存储在内存中，在位置上是连续的，而代码段和栈往往会被独立存放。堆和栈两个区域在 i386 体系结构中栈向下扩展、堆向上扩展，相对而生。

你也可以在linux下用size 命令查看编译后程序的各个内存区域大小：

[lemon ~]# size /usr/local/sbin/sshd   text	   data	    bss	    dec	    hex	filename1924532	  12412	 426896	2363840	 2411c0	/usr/local/sbin/sshd



内核空间

在 x86 32 位系统里，Linux 内核地址空间是指虚拟地址从 0xC0000000 开始到 0xFFFFFFFF 为止的高端内存地址空间，总计 1G 的容量， 包括了内核镜像、物理页面表、驱动程序等运行在内核空间 。

直接映射区

直接映射区 Direct Memory Region：从内核空间起始地址开始，最大896M的内核空间地址区间，为直接内存映射区。

直接映射区的896MB的「线性地址」直接与「物理地址」的前896MB进行映射，也就是说线性地址和分配的物理地址都是连续的。内核地址空间的线性地址0xC0000001所对应的物理地址为0x00000001，它们之间相差一个偏移量PAGE_OFFSET = 0xC0000000

该区域的线性地址和物理地址存在线性转换关系「线性地址 = PAGE_OFFSET + 物理地址」也可以用 virt_to_phys()函数将内核虚拟空间中的线性地址转化为物理地址。

高端内存线性地址空间

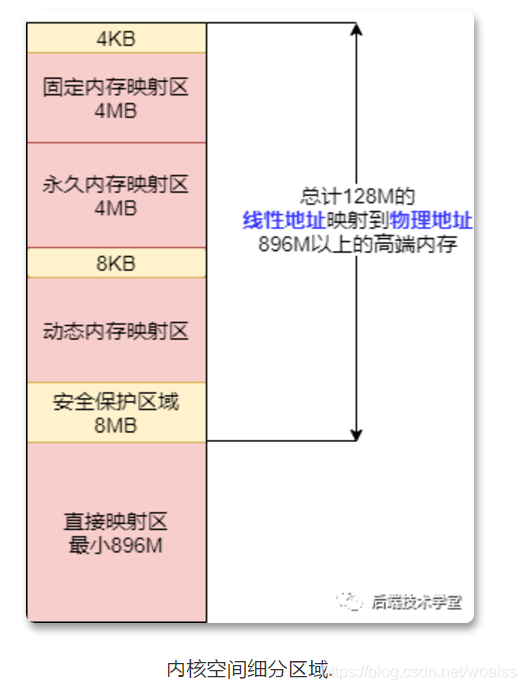

内核空间线性地址从 896M 到 1G 的区间，容量 128MB 的地址区间是高端内存线性地址空间，为什么叫高端内存线性地址空间？下面给你解释一下：

前面已经说过，内核空间的总大小 1GB，从内核空间起始地址开始的 896MB 的线性地址可以直接映射到物理地址大小为 896MB 的地址区间。

退一万步，即使内核空间的1GB线性地址都映射到物理地址，那也最多只能寻址 1GB 大小的物理内存地址范围。

所以，内核空间拿出了最后的 128M 地址区间，划分成下面三个高端内存映射区，以达到对整个物理地址范围的寻址。而在 64 位的系统上就不存在这样的问题了，因为可用的线性地址空间远大于可安装的内存。

动态内存映射区

vmalloc Region 该区域由内核函数vmalloc来分配，特点是：线性空间连续，但是对应的物理地址空间不一定连续。vmalloc 分配的线性地址所对应的物理页可能处于低端内存，也可能处于高端内存。

永久内存映射区

Persistent Kernel Mapping Region 该区域可访问高端内存。访问方法是使用 alloc_page (_GFP_HIGHMEM) 分配高端内存页或者使用kmap函数将分配到的高端内存映射到该区域。

固定映射区

Fixing kernel Mapping Region 该区域和 4G 的顶端只有 4k 的隔离带，其每个地址项都服务于特定的用途，如 ACPI_BASE 等

内存数据结构

要让内核管理系统中的虚拟内存，必然要从中抽象出内存管理数据结构，内存管理操作如「分配、释放等」都基于这些数据结构操作，这里列举两个管理虚拟内存区域的数据结构。

用户空间内存数据结构

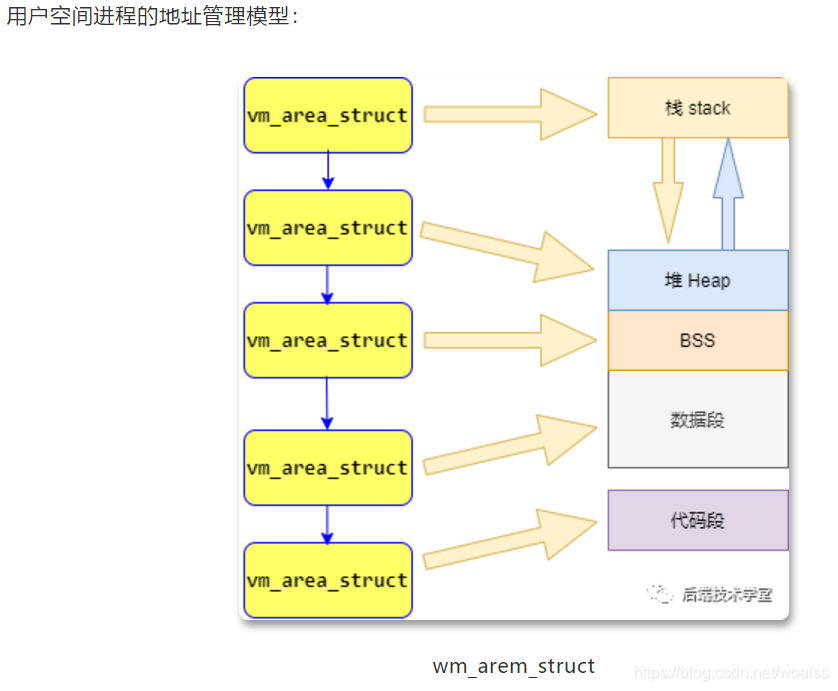

在前面「进程与内存」章节我们提到，Linux进程可以划分为 5 个不同的内存区域，分别是：代码段、数据段、BSS、堆、栈，内核管理这些区域的方式是，将这些内存区域抽象成vm_area_struct的内存管理对象。

vm_area_struct是描述进程地址空间的基本管理单元，一个进程往往需要多个vm_area_struct来描述它的用户空间虚拟地址，需要使用「链表」和「红黑树」来组织各个vm_area_struct。

链表用于需要遍历全部节点的时候用，而红黑树适用于在地址空间中定位特定内存区域。内核为了内存区域上的各种不同操作都能获得高性能，所以同时使用了这两种数据结构。

内核空间动态分配内存数据结构

在内核空间章节我们提到过「动态内存映射区」，该区域由内核函数vmalloc来分配，特点是：线性空间连续，但是对应的物理地址空间不一定连续。vmalloc 分配的线性地址所对应的物理页可能处于低端内存，也可能处于高端内存。

vmalloc 分配的地址则限于vmalloc_start与vmalloc_end之间。每一块vmalloc分配的内核虚拟内存都对应一个vm_struct结构体，不同的内核空间虚拟地址之间有4k大小的防越界空闲区间隔区。

与用户空间的虚拟地址特性一样，这些虚拟地址与物理内存没有简单的映射关系，必须通过内核页表才可转换为物理地址或物理页，它们有可能尚未被映射，当发生缺页时才真正分配物理页面。

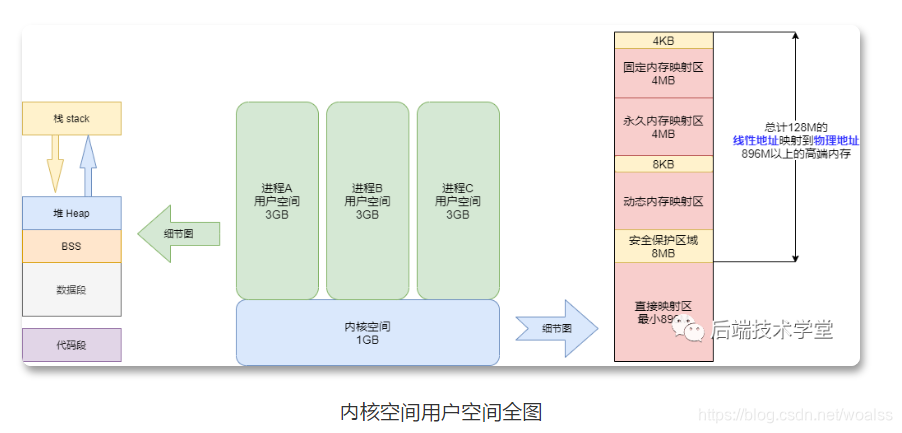

总结一下

Linux内存管理是一个非常复杂的系统，本文所述只是冰山一角，从宏观角度给你展现内存管理的全貌，但一般来说，这些知识在你和面试官聊天的时候还是够用的，当然也希望大家能够通过读书了解更深层次的原理。

本文可以作为一个索引一样的学习指南，当你想深入某一点学习的时候可以在这些章节里找到切入点，以及这个知识点在内存管理宏观上的位置。
