【软考中级-软件设计师笔记】数据库大题&UML

以例题为主

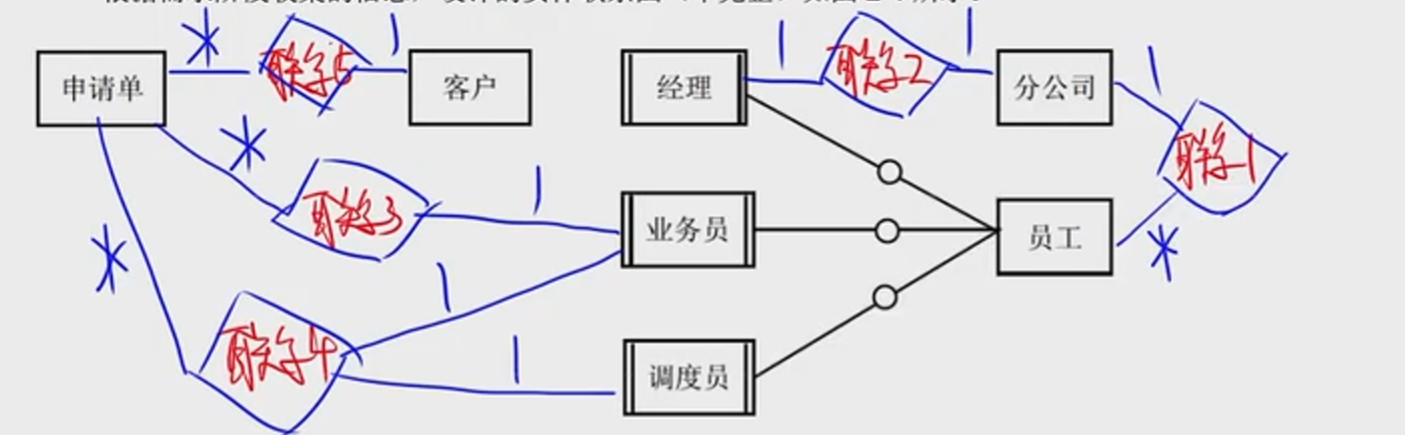

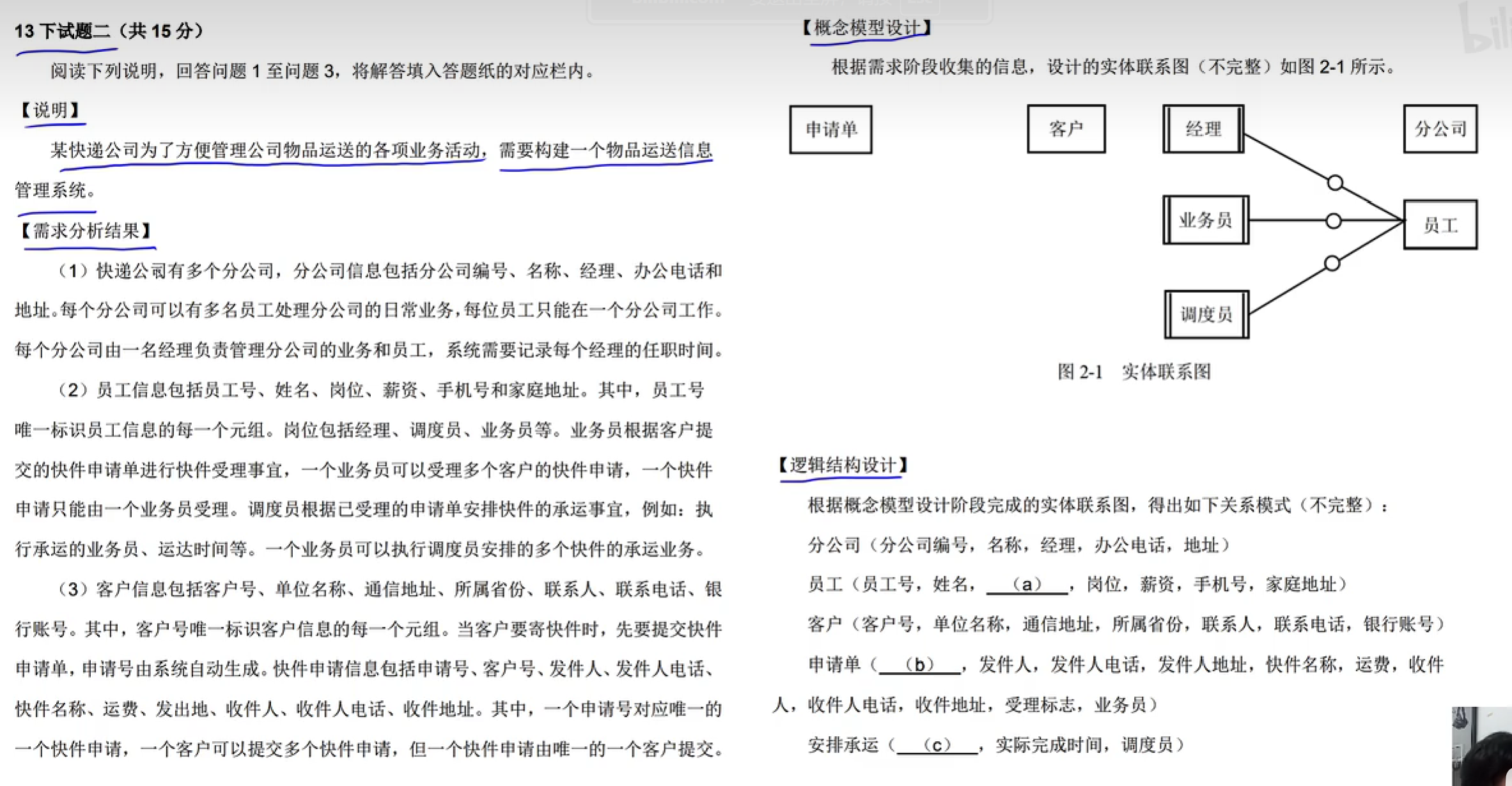

第一问，就是补充完整的ER图，题目提示了是5个关系。答案如下：

就是根据题目描述，找好多对多、一对多关系。

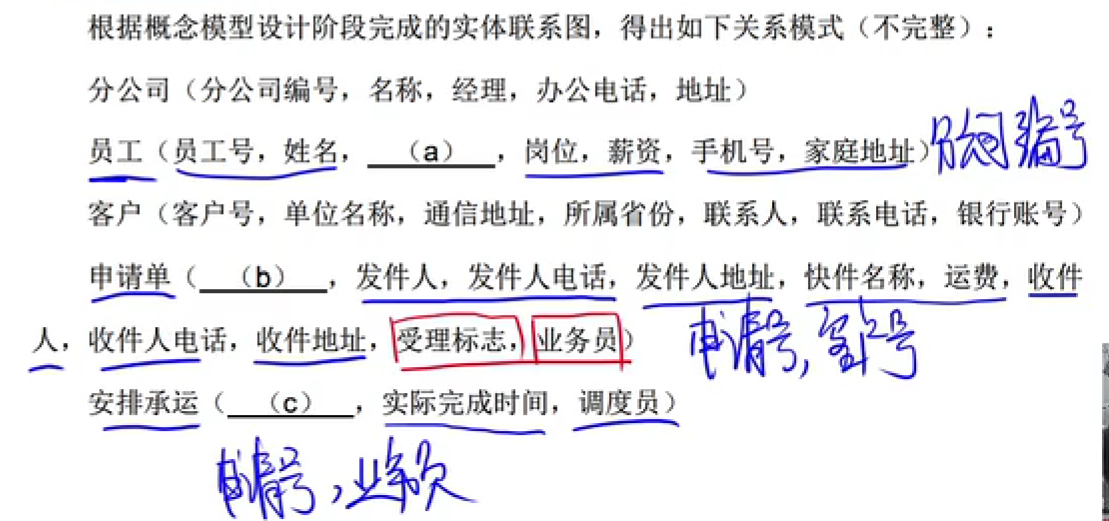

第二问，补充完整属性：

注意，一个空可以填多个

做题技巧：

1. 第一问补ER图，根据题干中重点描述实体关系的语句去找，也要从属性当中去发掘隐藏的联系（比如家电厂商制作家电）
2. 第二问补属性，一个空是可以填多个属性的，要从属性描述和联系之间去找
3. 第三问往往问主键外键，主键就是能唯一标识这个实体的，不一定只有编号这种属性，有可能是一些属性共同决定，例如(配送员，配送时间)共同决定了一个配送。外键就是在其他关系中是主键，如果有题干里没列出来的实体也有可能是外键。有的键可能既是主键又是外键
4. 第四问开放性问题，可能问简单属性/复合属性，或者是要往ER图中补充实体。

UML

事物

1. 结构事物：模型的静态部分，例如类、接口、协作等
2. 行为事物：动态部分，消息、状态、动作
3. 分组事物：package
4. 注释事物：就是注释

关系

依赖
画成虚线箭头，A —> B就是A依赖B

关联
描述整体和部分的关系
聚合：部分可以脱离整体存在，整体消失了部分还能存在
符号：

—————◇ 实线，空心菱形

组合：跟聚合相反

—————◇ 实线，实心菱形

泛化
描述特殊/一般关系
子类替代父类，
符号：

—————△ 实线，三角形指向父元素

实现
比如接口和类

-------△ 虚线，

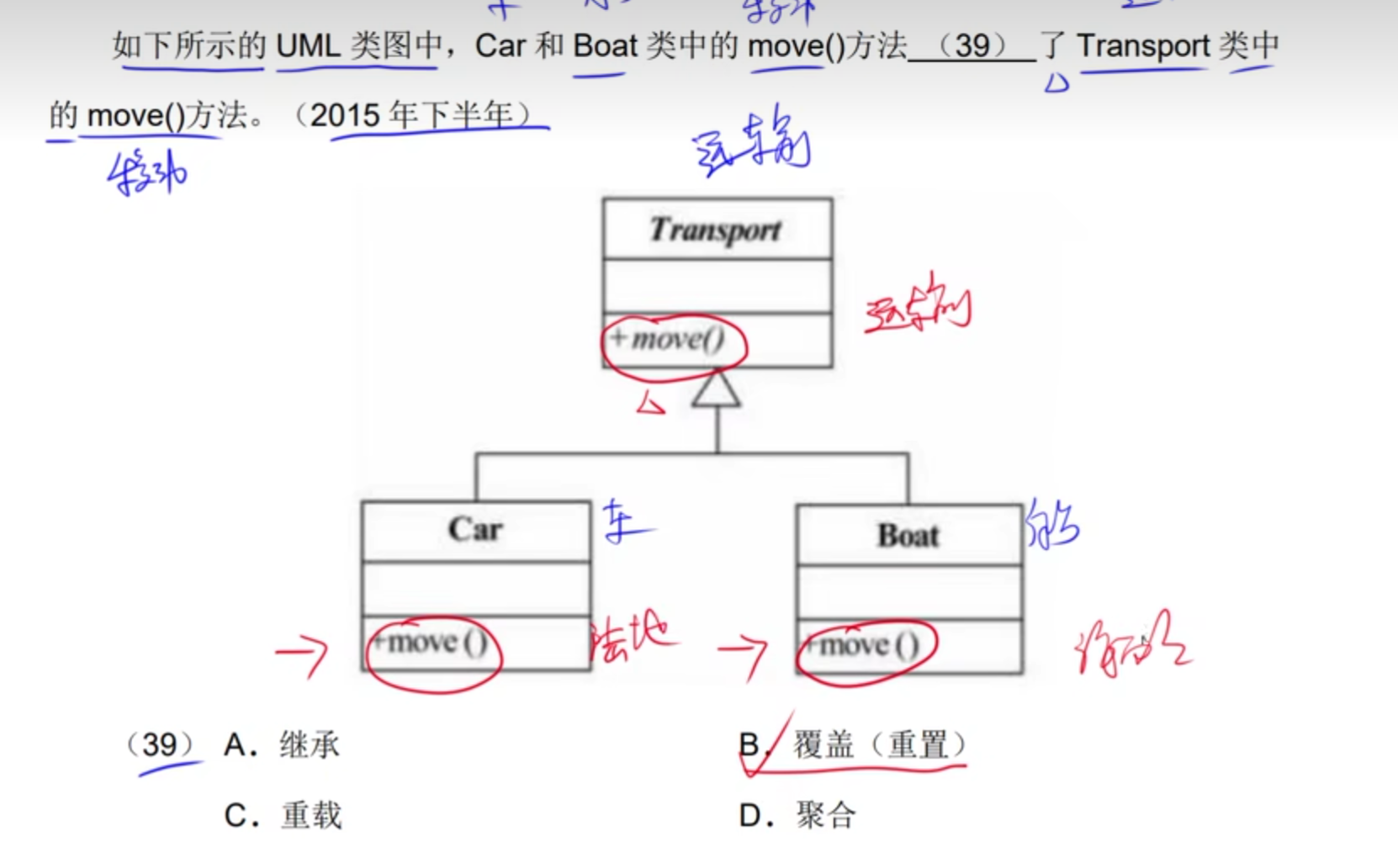

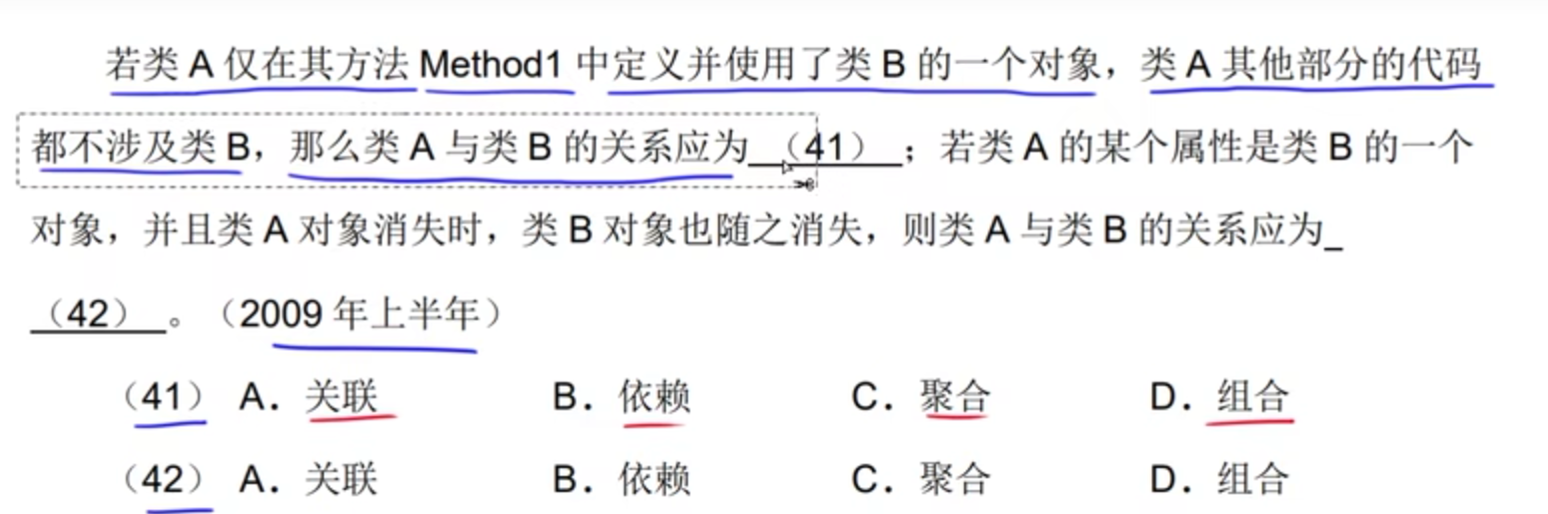

例题：

1.
   解析：第一问排除法选B，第二问根据定义选D

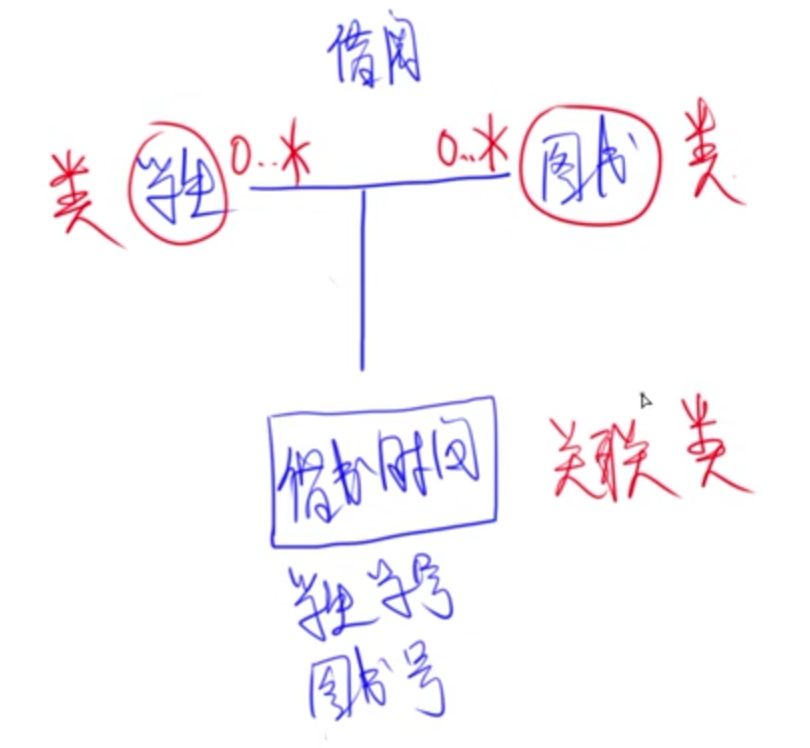

关联多重度
比如说，在图书馆系统中，学生和图书之间的关系是多对多，但是一个学生可以重复借多次书，这种对象之间可以发生多次联系的，就是多重度的情形，需要用另一个来额外标识，比如借书时间：

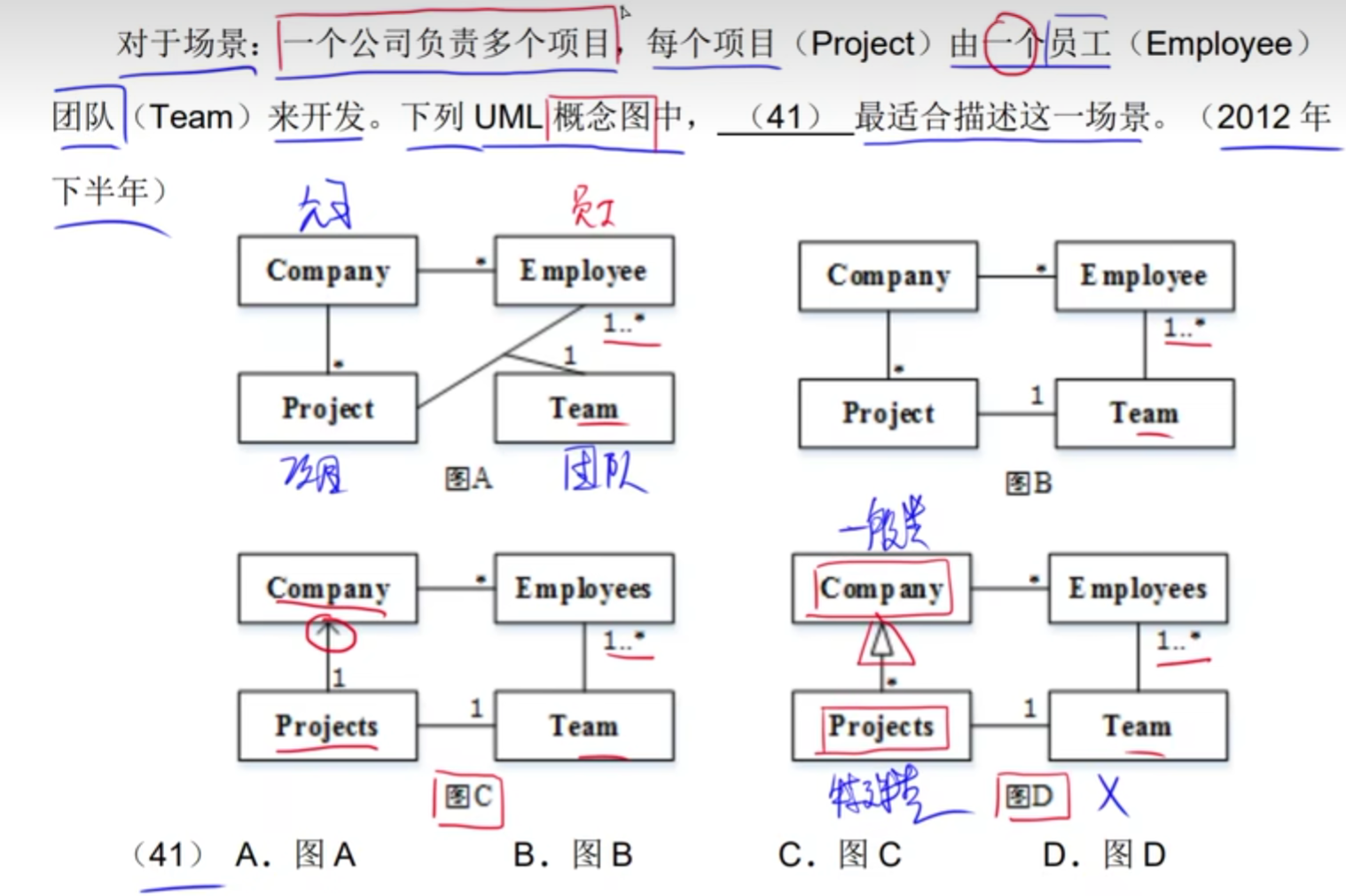

例题：

1.
   解析：D中，三角形是子类父类关系，项目和公司并没有这个关系，排除；C中，项目到公司是单向关系，而实际应该是一对多的关系，排除；A中，项目是跟team有关系，而不是员工，排除。选B

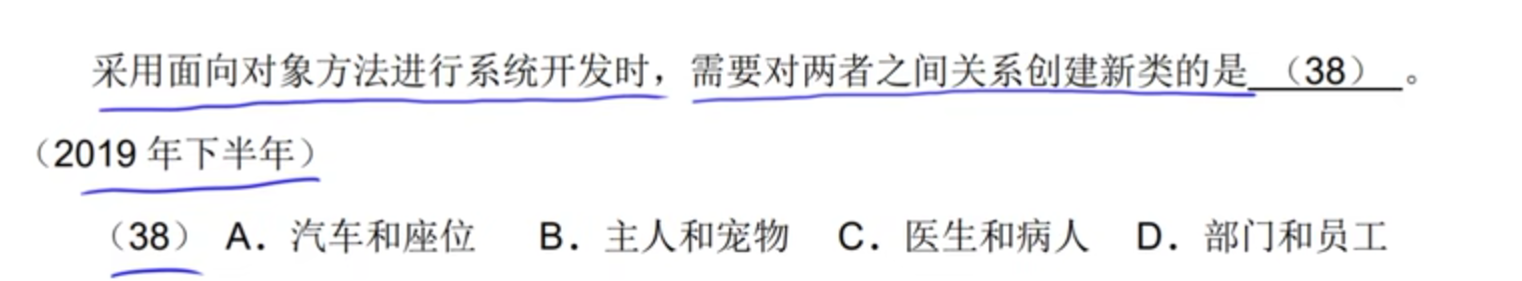

2.
   解析：考虑上面学生和图书的例子，医生和病人可以多次关系，所以C

类图

类图包括类、接口、协作、依赖/泛化/关联等关系

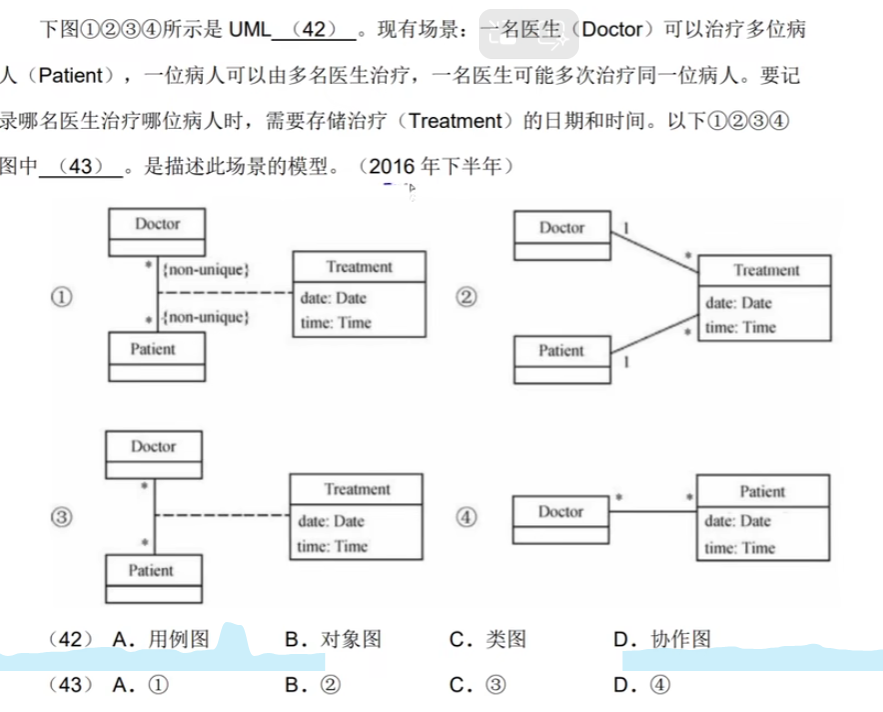

例题：

1.
   答案：B

答案：BA，医生和病人之间要建立多对多联系，只是额外通过时间类，排除BD。医生和病人之间不是唯一的，non-unique对，选A

对象图

某时刻对象之间的关系
对象图只有类名和属性，没有方法
格式：对象：类，比如Lisi : Student

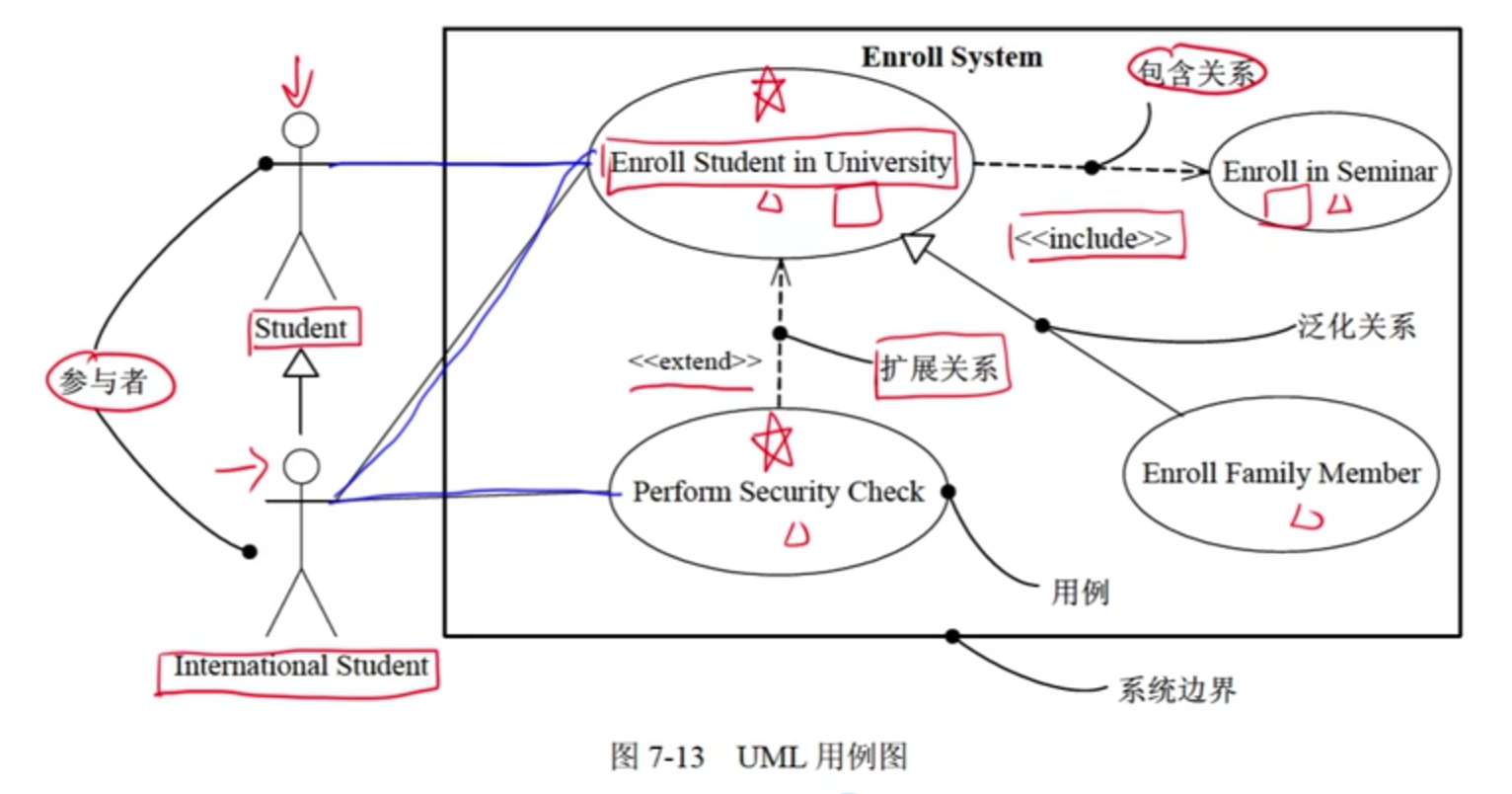

用例图

展现用例、参与者之间的关系

extend：扩展关系
include：包含关系

包含关系：
基本用例----include—>被包含用例
例子：

图书管理员（参与者）———>删除图书（用例）--include--->查询图书（用例）

因为删除之前一定包含了查询

扩展关系：
一个用例执行的时候，可能会发生一些特殊的情况或可选的情况，这种情况就是这个用例的扩展用例。

扩展用例----extend—>基本用例（注意左右顺序）
例子：
学生余额不足

学生（参与者）———>刷饭卡<-----extend---余额不足

泛化：
子类—△父类

关联是参与者和用例之间的关系
包含是用例和用例之间的关系扩展是用例和用例之间的关系
泛化是参与者和参与者之间的关系也是用例和用例之间的关系

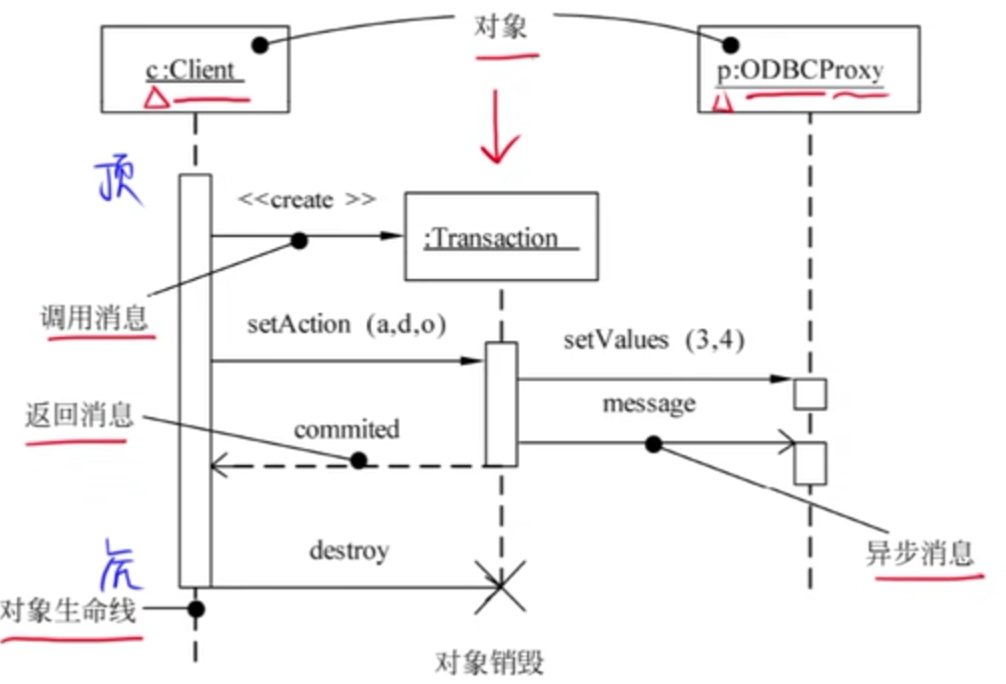

序列图

也叫顺序图，描述以时间顺序组织的对象之间的活动

往下指的虚线是生命线，表示对象的生命周期
消息的分类：

• 同步消息（调用消息），同步消息是必须等待完返回消息之后才能进行下一步活动
• 异步消息，不需要等待返回消息
• 返回消息

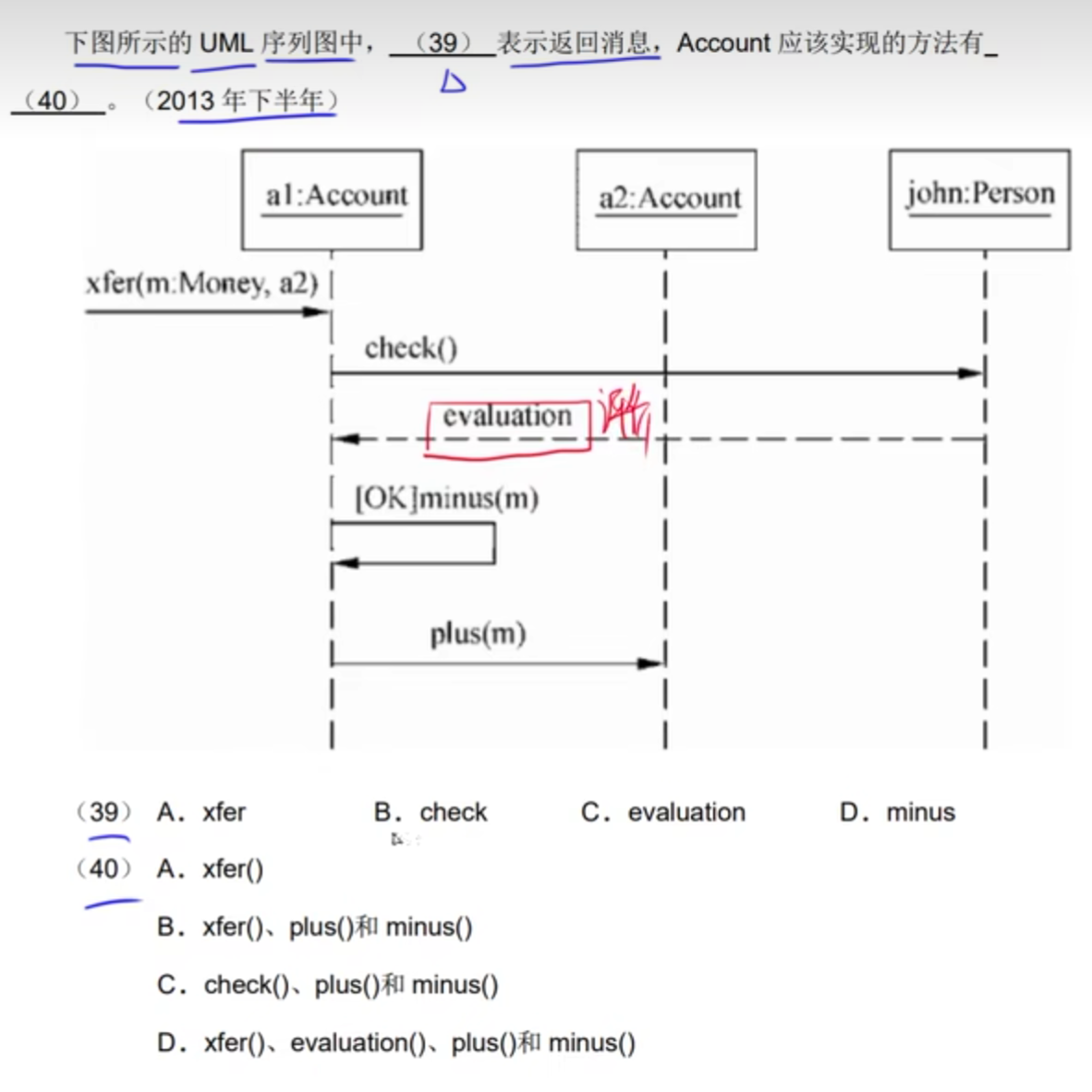

例题：

1.
   解析：答案CB，返回消息是往回指的。要实现什么方法，要看指过来的箭头，而不是指出去的

通信图

也叫协作图

1 2 3这些消息也就是执行的顺序。和序列图是同构的，可以互相转换

状态图

就是状态机，展现事件顺序

状态
初态（实心的点）、中间态（四边形中上中下三个部分，上：名称，中：状态变量，下：活动表），终态（圆圈里一个点）

三种标准事件:entry，exit，do
entry:入口动作，进入状态，立即执行
exit:出口动作，退出状态，立即执行
do:内部活动，占有有限时间，并可以中断的工作

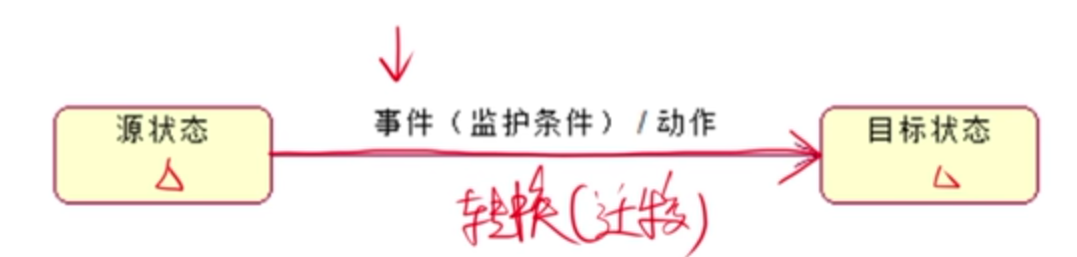

转换和事件

转换包括两个状态
事件触发转换(迁移)
活动(动作)可以在状态(迁移)内执行，也可以在状态(迁移)转换时执行。

如果箭头上没有字，说明是到这个状态直接自动转换到下一个

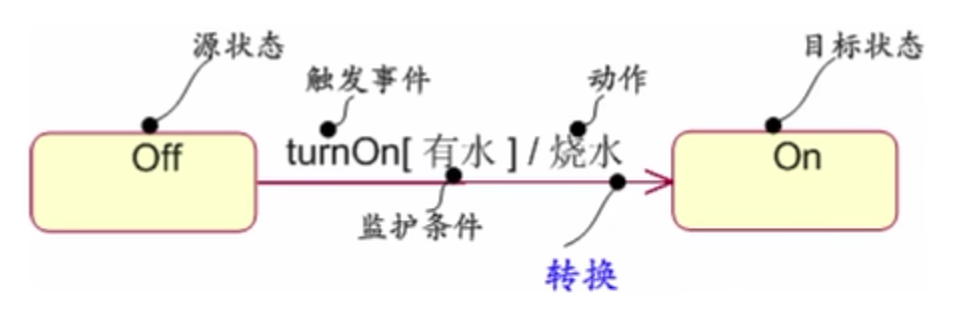

事件触发转换，转换时执行动作

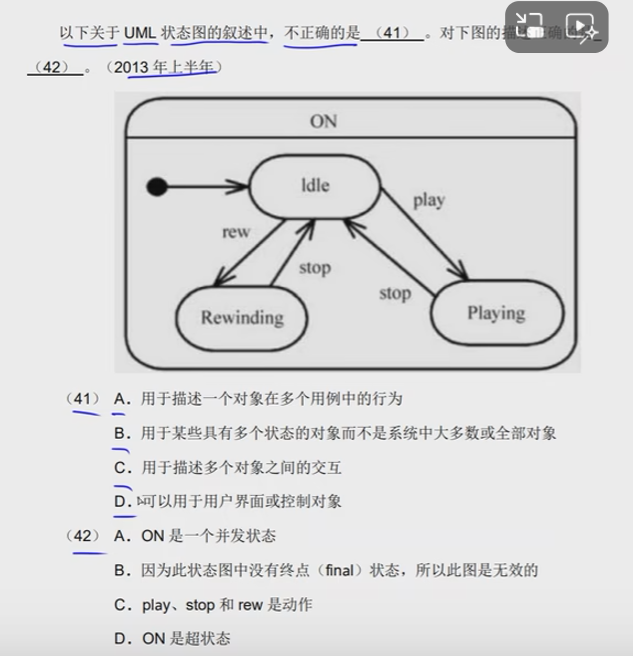

例题：
1.
解析：答案CD
状态图描述的是一个对象的不同状态转换，选C。play等是名称，没有final也是有效的，状态嵌套的上层叫组合状态或者超状态，选D。

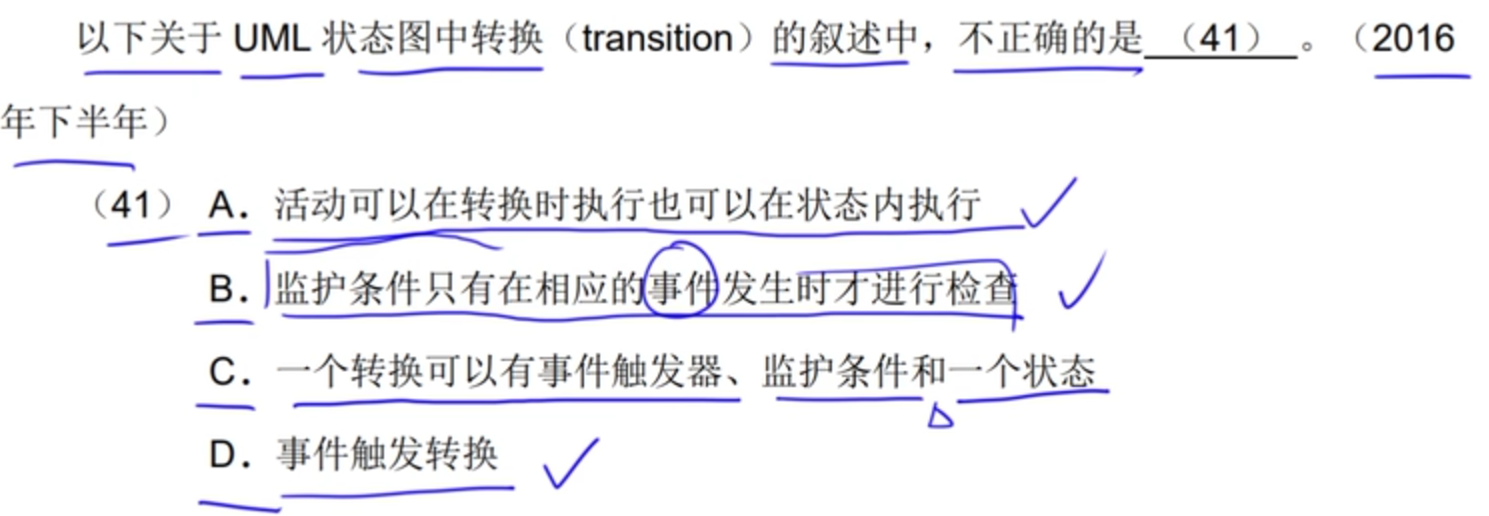

解析：C。应该是包含两个状态

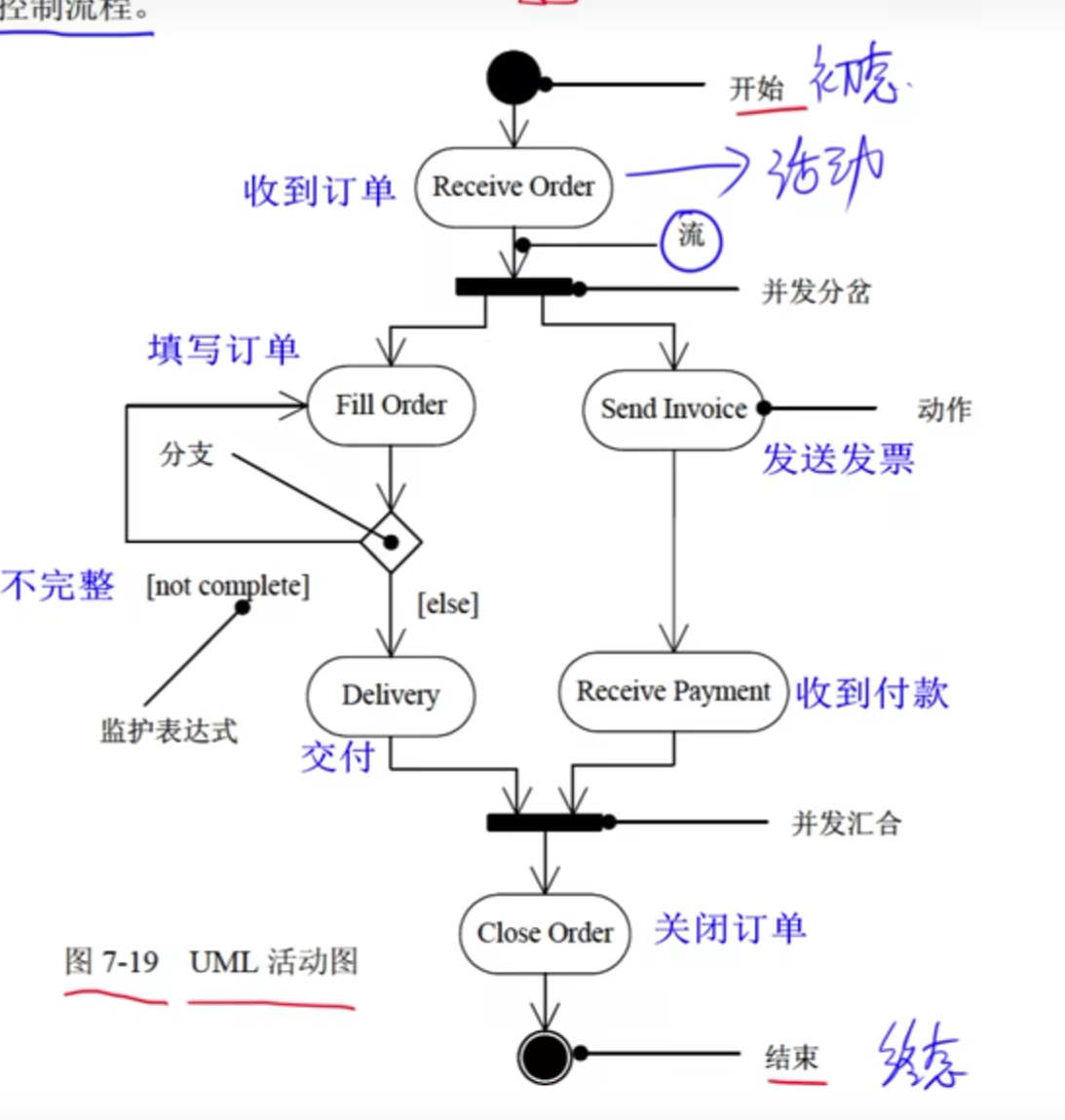

活动图

是一个特殊的状态图，从一个活动到另一个活动

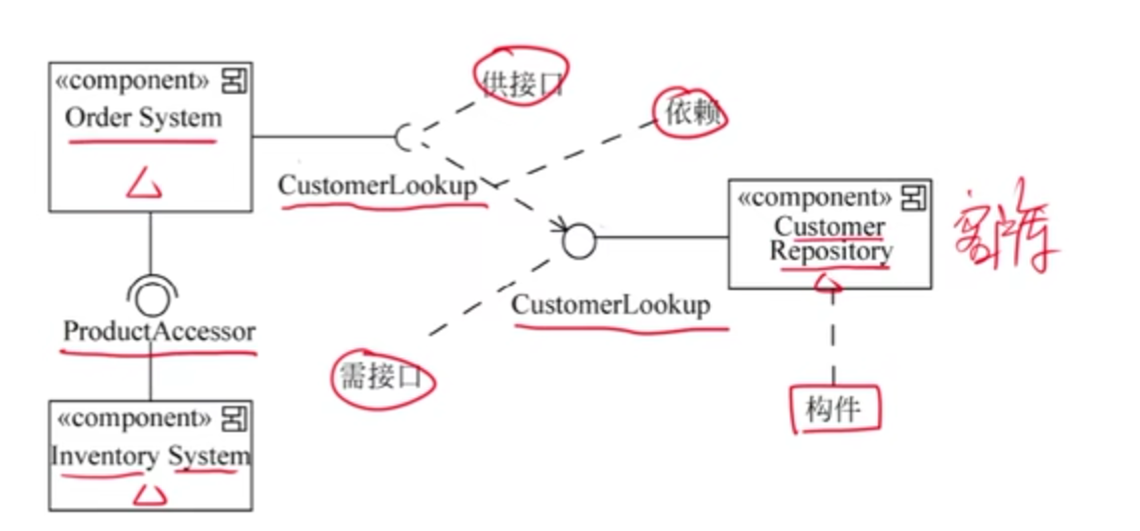

构件图

也叫组件图
专注于静态实现视图

特别注意：这个图里的供接口和需接口反了

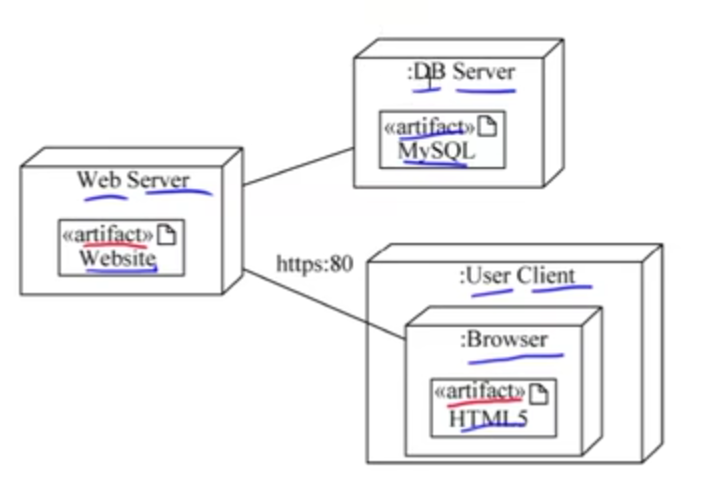

部署图

对面向对象系统物理建模的方法，在实施阶段使用

总结

静态建模:类图、对象图、用例图
动态建模:序列图(顺序图，时序图)、通信图(协作图)、状态图、活动图
物理建模:构件图(组件图)、部署图
交互图:序列图(顺序图，时序图)、通信图(协作图)

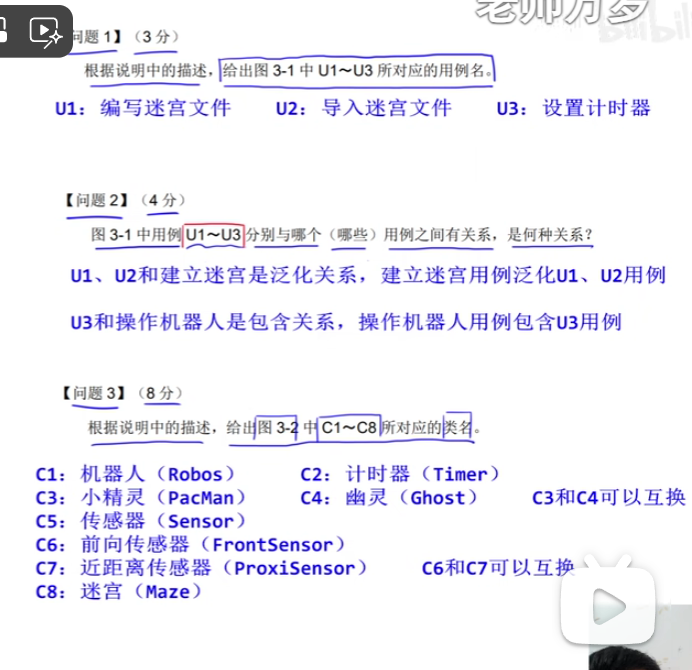

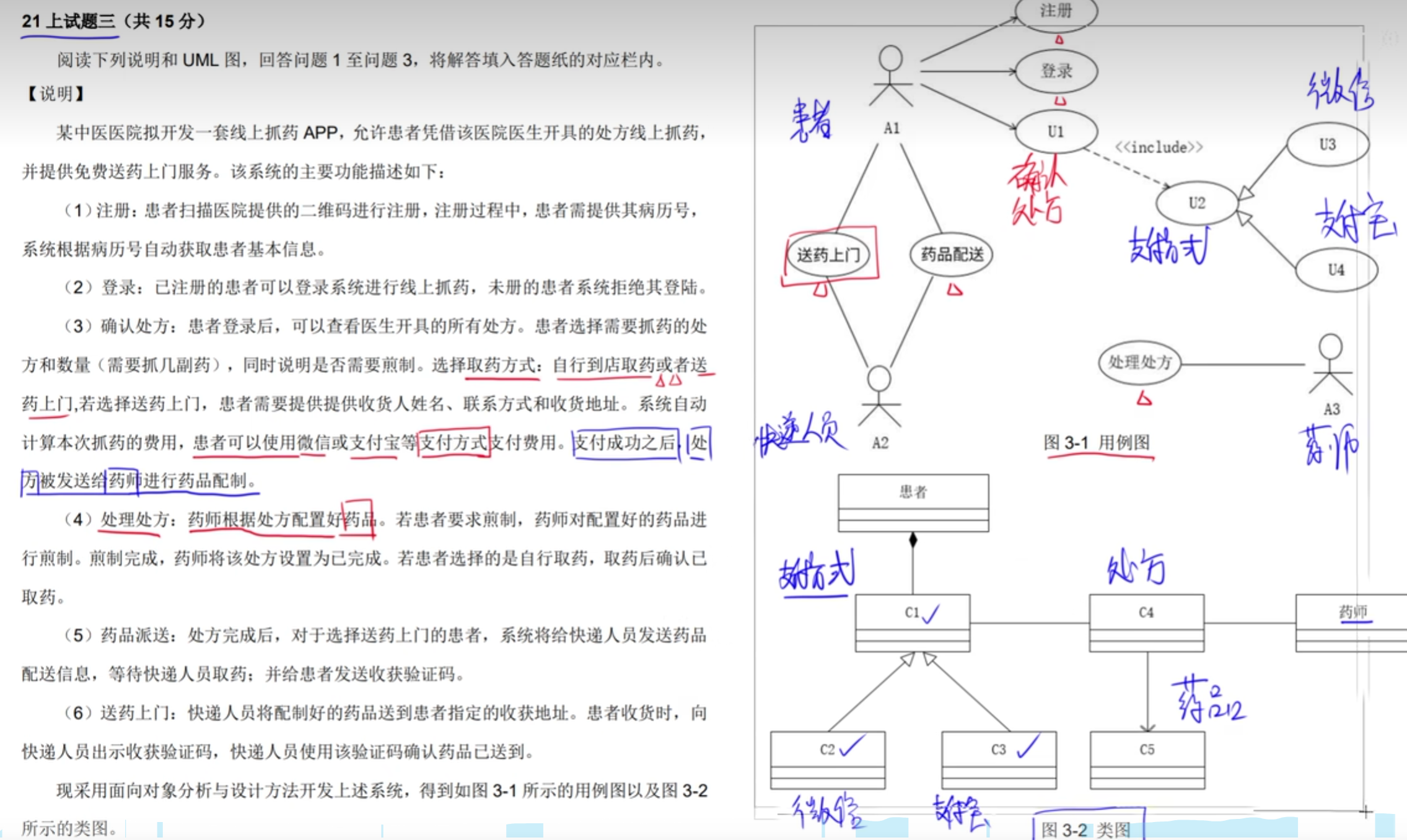

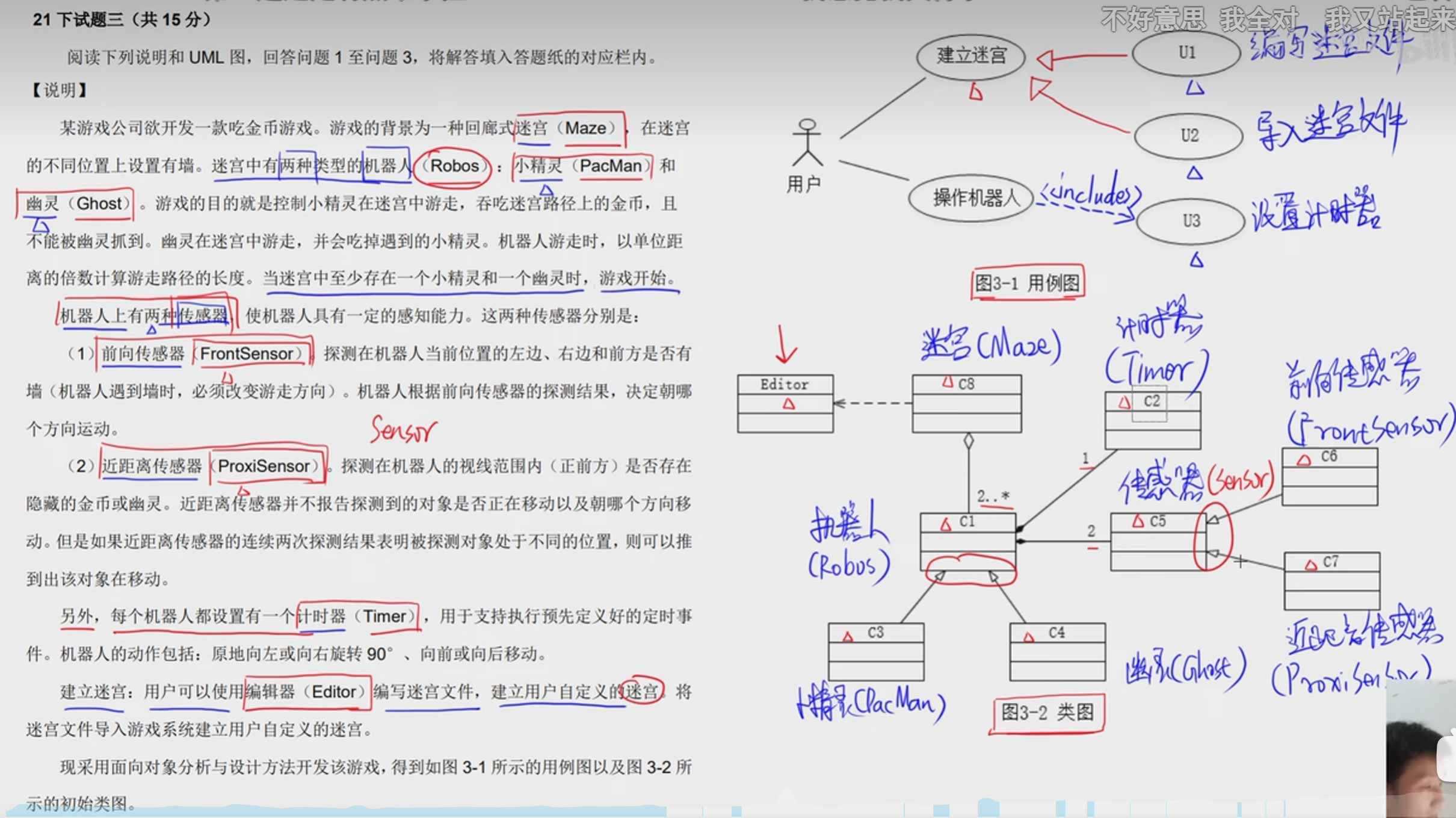

UML大题

例题：
1.


2.
