介绍

1. HAProxy

HAProxy提供高可用性、负载均衡以及基于TCP和HTTP应用的代理，支持虚拟主机，它是免费、快速并且可靠的一种解决方案。HAProxy特别适用于那些负载特大的web站点，这些站点通常又需要会话保持或七层处理(mode : http or tcp )。HAProxy运行在时下的硬件上，完全可以支持数以万计的并发连接。并且它的运行模式使得它可以很简单安全的整合进当前的架构中， 同时可以保护web服务器不被暴露到网络上。

2. Keepalived

Keepalived 是一个基于VRRP协议来实现的LVS服务高可用方案，可以利用其来避免单点故障。一个LVS服务会有2台服务器运行Keepalived，一台为主服务器（MASTER），一台为备份服务器（BACKUP），但是对外表现为一个虚拟IP，主服务器会发送特定的消息给备份服务器，当备份服务器收不到这个消息的时候，即主服务器宕机的时候，备份服务器就会接管虚拟IP，继续提供服务，从而保证了高可用性。Keepalived是VRRP的完美实现。

3. VRRP协议

在现实的网络环境中，两台需要通信的主机大多数情况下并没有直接的物理连接。对于这样的情况，它们之间路由怎样选择？主机如何选定到达目的主机的下一跳路由，这个问题通常的解决方法有两种：

3.1 在主机上使用动态路由协议(RIP、OSPF等)

3.2 在主机上配置静态路由

很明显，在主机上配置动态路由是非常不切实际的，因为管理、维护成本以及是否支持等诸多问题。配置静态路由就变得十分流行，但路由器(或者说默认网关default gateway)却经常成为单点故障。VRRP的目的就是为了解决静态路由单点故障问题，VRRP通过一竞选(election)协议来动态的将路由任务交给LAN中虚拟路由器中的某台VRRP路由器。

业务场景的瓶颈

keepalived+nginx 搭建

本次需要准备两台虚拟机,和3个ip地址. 两台机器分别担任 master 和backup 的角色

vip

192.168.182.155

master

192.168.182.150

backup

192.168.182.152

　　说明：Keepalived是服务器一种高性能且轻量级的高可用或热备解决方案，通过VRRP协议(虚拟路由冗余协议)来防止服务器静态路由单点故障的发生，结合Nginx可以实现WEB前端服务的高可用。

　　1. 基础

　　　　A. 用途

　　　　　　故障转移：实现负载均衡中MASTER主机BACKUP主机之间的故障转移和自动切换；

　　　　　　心跳检测：负载均衡定期检查RS服务器的可用性决定是否给其分发请求；

　　　　B. VRRP(Vritrual Router Redundancy Protocol)协议：是一种容错协议，为了解决静态路由的单点故障；是通过一种竞选协议机制来将路由任务交给某台VRRP路由器，通过优先级来确定MASTER和BACKUP；保证当主机的下一条路由器出现故障时，由另一台路由器来替代出现故障的路由器进行工作，从而保证网络通信的连续性和可靠性，而且自身使用了加密协议；

　　　　C. 故障切换转移原理：在Keepalived正常工作时，MASTER节点会不断的向BACKUP节点发送心跳消息，用来告诉BACKUP节点自己还活着，当MASTER节点发生故障时，BACKUP节点就无法继续检测到MASTER节点的心跳，进而调用自身的接管程序，接管MASTER节点的IP资源和服务，当MASTER节点恢复故障时，BACKUP节点会释放MASTER节点故障时自身接管的IP资源和服务，恢复到原来的自身的备用角色；

　　　　D. 工作方式分类

　　　　　　抢占式(默认模式)：MASTER以组播方式不断的向虚拟路由器组内发送自己的心跳报文，一旦BACKUP在设定时间内没有收到心跳信息的次数超过了限定次数，则会将MASTER的所有权转移到优先级最高的BACKUP；

　　　　　　非抢占模式：指只有在主节点完全故障时才能将BACKUP变为MASTER

2.Keepalived搭建(150和152都需执行以下操作)

本次是为了,使用配置 ,安装采用的yum 方式简单.生产中可以自行替换成源码包安装.

1.安装keepalived：yum -y install keepalived

  1. 修改配置,指定vip和网卡

master 150 :

vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
   router_id server1            #需要改,设备的id号，可以随意写,单主备不能一样
}

vrrp_script  check_ngx {
#    script "killall -0  nginx"
    script "/etc/keepalived/nginx_check.sh"

    interval  1  #间隔时间1s检测一次
    weight  -20
}
vrrp_instance VI_2 {
    state MASTER                #可能要改，是否是主master,从backup
    nopreempt         #非抢占模式
    interface ens33             #需要改， 写对应主机的网卡
    virtual_router_id 66        #不需要修改，主备必须保持一直
    priority 105                #可能要改
    unicast_src_ip  192.168.182.150#需要改，本设备ip地址
    unicast_peer {
       192.168.182.152          #需要，对端的ip地址
    }
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 2222
    }
    virtual_ipaddress {
        192.168.182.155/24      #需要改,所虚拟出来的vrrp ip
    }
    track_script {
        check_ngx
    }
}

backup 152 :

vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
   router_id server2            #需要改,设备的id号，可以随意写,单主备不能一样
}

vrrp_script  check_ngx {
#    script "killall -0  nginx"
    script "/etc/keepalived/nginx_check.sh"
    interval  1  #间隔时间1s检测一次
    weight  -20
}
vrrp_instance VI_2 {
    state BACKUP                #可能要改，是否是主master,从backup
    nopreempt         #非抢占模式
    interface ens33             #需要改， 写对应主机的网卡
    virtual_router_id 66        #不需要修改，主备必须保持一直
    priority 100                #可能要改
    unicast_src_ip  192.168.182.152#需要改，本设备ip地址
    unicast_peer {
       192.168.182.150          #需要，对端的ip地址
    }
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 2222
    }
    virtual_ipaddress {
        192.168.182.155/24      #需要改,所虚拟出来的vrrp ip
    }
    track_script {
        check_ngx
    }
}

3.Nginx 搭建

自行安装吧,最小化即可,起到测试功能.nginx 安装网上很多,源码包安装也很快.

场景:

keepalived脑裂现象

　　　　A. 现象：脑裂指由于某些原因(如网络差、防火墙开启等)，导致多台keepalived的服务器在指定时间内无法检测到对方存活心跳信息(事实上服务器还是存活状态)，从而导致相互抢占对方的资源和服务所有权的现象；

　　　　B. keepalived监控nginx：Nginx宕机会导致用户请求失败，但是keepalived不会进行切换，故需要编写检测nginx是否存活的脚本，shell脚本无固定格式,可以按照场景编写.

书写上面定义好的 检测脚本(这个是简化的,可根据公司场景自行编写)

vim /etc/keepalived/nginx_check.sh

#!/bin/sh
# 判断nginx是否关闭
if [ `ps -C nginx --no-header | wc -l` -eq 0 ];then
    #systemctl stop keepalived
    pkill keepalived
fi

给对应的脚本,赋予执行权限

chmod +x /etc/keepalived/nginx_check.sh

4.启动服务,验证

启动 nginx 服务,(请提前编辑可区分的 index.html ,便于区分转发请求).

启动keepalived：systemctl start keepalived；

5.验证

定义的 vip 地址 是 192.168.182.155 ,端口是默认的80 转发.

可以在浏览器上访问,http://192.168.182.155

也可以在linux 里面访问: curl 192.168.182.155/index.html

停掉 150 上的 nginx 检查 ip 是否跳转到了 152 主机上,并进行访问请求,验证访问内容是否跳转.

haproxy+nginx 搭建

介绍:

这里使用 haproxy 替代 keepalived 进行负载的转发.实现高可用.

场景概述:

这里依旧沿用上个实验分配的角色和主机ip地址.把 keepalived 停掉即可.vip 本次不使用

systemctl stop keepalived.service #el7 停keepalived 服务

systemctl status keepalived.service #查实

1.安装 haporxy (150 和 152 都需要执行以下操作)

采用最简化方式安装,旨在介绍调度功能的使用,生产中建议使用源码包安装.安装方式这里不在记录

yum install haproxy -y

2.HAProxy配置/etc/haproxy/haproxy.cfg

vim /etc/haproxy/haproxy.cfg #默认,建议修改即备份

master 150 主机:

global
#全区日志配置 使用rsyslog的local3设备
log 127.0.0.1 local3 info
#工作目录（安全）
chroot /var/lib/haproxy
#pid文件存储目录
pidfile /var/run/haproxy.pid
#后台进程数量
nbproc 1
#每个进程最大并发数
maxconn 40000
user haproxy
group haproxy
#后台程序模式工作
daemon

defaults
#mode 指定是7层还是4层(tcp  or  http)
mode http
#后端连接重试次数，超出标识不可用
retries 3
#连接服务器最长等待时间
timeout connect 10s
#客户端发送请求最长等待时间
timeout client 30s
#服务器会复客户端最长等待时间
timeout server 30s
#对后端服务器的检测超时时间
timeout check 10s
#当服务器负载很高的时候,自动结束掉当前队列处理比较久的连接
option abortonclose
#定义HAProxy监控页面
listen admin_stats
bind 0.0.0.0:9188
mode http
log 127.0.0.1 local3 err
#HAProxy监控页面统计自动刷新时间。
stats refresh 30s
#设置监控页面URL路径。 http：//IP:9188/haproxy-status可查看
stats uri /haproxy-status
#统计页面密码框提示信息
stats realm welcome login\ Haproxy
#登录统计页面用户和密码
stats auth admin:123456
#隐藏HAProxy版本信息
stats hide-version
#设置TURE后可在监控页面手工启动关闭后端真实服务器
stats admin if TRUE

#定义前端虚拟节点,名称可以自定义,只是一个标识作用,www
frontend www
#监听端口,1.1.1.1:80 | 0.0.0.0:80 | *.80
bind *:8080
mode http
#启用日志记录HTTP请求。
option httplog
#启用后后端服务器可以获得客户端IP
option forwardfor
#客户端和服务器完成一次连接请求后，HAProxy主动关闭TCP链接（优化选项）
option httpclose
#使用全局日志配置
log global

#acl 访问控制列表,和 nginx 的 rewrite 功能类似,html 是自定义的,表示这个规则的标签
acl html url_reg -i \.html$
#判断如果满足 定义的 html acl 访问控制,就转发到后端服务器组, htmppol 集群组上
use_backend htmpool if html
#指定后端服务池（backend定义htmpool）
default_backend htmpool

#定义后端真实服务器(定义后端转发的一个标签,上面default 模块指定)
backend htmpool
mode http
#用于cookie保持环境。（如后端服务器故障，客户端cookie不会刷新，用此来把用户请求强制定向到正常服务器）
option redispatch
#负载均衡很高时，自动结束当前队列处理时间长的连接
option abortonclose
#负载均衡算法
balance roundrobin
#允许向cookie插入SERVERID.下面server可以使用cookie定义,也可以加上 insert indirect nocache ,作用是返回给用户的回复信息最中
cookie SERVERID
#启用HTTP服务状态检测功能 （后端服务器一定要存在此文件，不然haproxy认为其故障）,就上面定义校验三次使用的方式
option httpchk GET /index.html
#后端服务设置,web1 ,web2 定义服务器再haporyx 的名称;
server web1 192.168.182.150:80 cookie server1 weight 6 check inter 2000 rise 2 fall 3
server web2 192.168.182.152:80 cookie server2 weight 6 check inter 2000 rise 2 fall 3

backup 152 主机:

global
#全区日志配置 使用rsyslog的local3设备
log 127.0.0.1 local3 info
#工作目录（安全）
chroot /var/lib/haproxy
#pid文件存储目录
pidfile /var/run/haproxy.pid
#后台进程数量
nbproc 1
#每个进程最大并发数
maxconn 40000
user haproxy
group haproxy
#后台程序模式工作
daemon

defaults
#mode 指定是7层还是4层(tcp  or  http)
mode http
#后端连接重试次数，超出标识不可用
retries 3
#连接服务器最长等待时间
timeout connect 10s
#客户端发送请求最长等待时间
timeout client 30s
#服务器会复客户端最长等待时间
timeout server 30s
#对后端服务器的检测超时时间
timeout check 10s
#当服务器负载很高的时候,自动结束掉当前队列处理比较久的连接
option abortonclose
#定义HAProxy监控页面
listen admin_stats
bind 0.0.0.0:9188
mode http
log 127.0.0.1 local3 err
#HAProxy监控页面统计自动刷新时间。
stats refresh 30s
#设置监控页面URL路径。 http：//IP:9188/haproxy-status可查看
stats uri /haproxy-status
#统计页面密码框提示信息
stats realm welcome login\ Haproxy
#登录统计页面用户和密码
stats auth admin:123456
#隐藏HAProxy版本信息
stats hide-version
#设置TURE后可在监控页面手工启动关闭后端真实服务器
stats admin if TRUE

#定义前端虚拟节点,名称可以自定义,只是一个标识作用,www
frontend www
#监听端口,1.1.1.1:80 | 0.0.0.0:80 | *.80
bind *:8080
mode http
#启用日志记录HTTP请求。
option httplog
#启用后后端服务器可以获得客户端IP
option forwardfor
#客户端和服务器完成一次连接请求后，HAProxy主动关闭TCP链接（优化选项）
option httpclose
#使用全局日志配置
log global

#acl 访问控制列表,和 nginx 的 rewrite 功能类似,html 是自定义的,表示这个规则的标签
acl html url_reg -i \.html$
#判断如果满足 定义的 html acl 访问控制,就转发到后端服务器组, htmppol 集群组上
use_backend htmpool if html
#指定后端服务池（backend定义htmpool）
default_backend htmpool

#定义后端真实服务器(定义后端转发的一个标签,上面default 模块指定)
backend htmpool
mode http
#用于cookie保持环境。（如后端服务器故障，客户端cookie不会刷新，用此来把用户请求强制定向到正常服务器）
option redispatch
#负载均衡很高时，自动结束当前队列处理时间长的连接
option abortonclose
#负载均衡算法
balance roundrobin
#允许向cookie插入SERVERID.下面server可以使用cookie定义,也可以加上 insert indirect nocache ,作用是返回给用户的回复信息最中
cookie SERVERID
#启用HTTP服务状态检测功能 （后端服务器一定要存在此文件，不然haproxy认为其故障）,就上面定义校验三次使用的方式
option httpchk GET /index.html
#后端服务设置,web1 ,web2 定义服务器再haporyx 的名称;
server web1 192.168.182.150:80 cookie server1 weight 6 check inter 2000 rise 2 fall 3
server web2 192.168.182.152:80 cookie server2 weight 6 check inter 2000 rise 2 fall 3

3.服务的启停

systemctl stop haproxy.service #停 el7

systemctl start haproxy.service #启 el7

systemctl status haproxy.service #查 el7

4.开启日志 (可选项)

（日志如果在主机性能较弱的情况下，最好关闭)

vim /etc/rsyslog.d/haproxy.conf

$ModLoad imudp

$UDPServerRun 514

local3.* /var/log/haproxy

systemctl restart rsyslog

如果没有开启,就在 linux系统日志里查看相应的日志, less /var/log/messages

5.开启防火墙策略(可选)

(一般直接内网访问的,直接就把软放给关掉了,如果有特殊场景在外网暴漏,可按需求放开指定ip和端口)

firewall-cmd --permanent --add-port=80/tcp

firewall-cmd --permanent --add-port=9188/tcp

firewall-cmd --reload

setsebool -P haproxy_connect_any=on

#getsebool -a | grep haproxy 查看

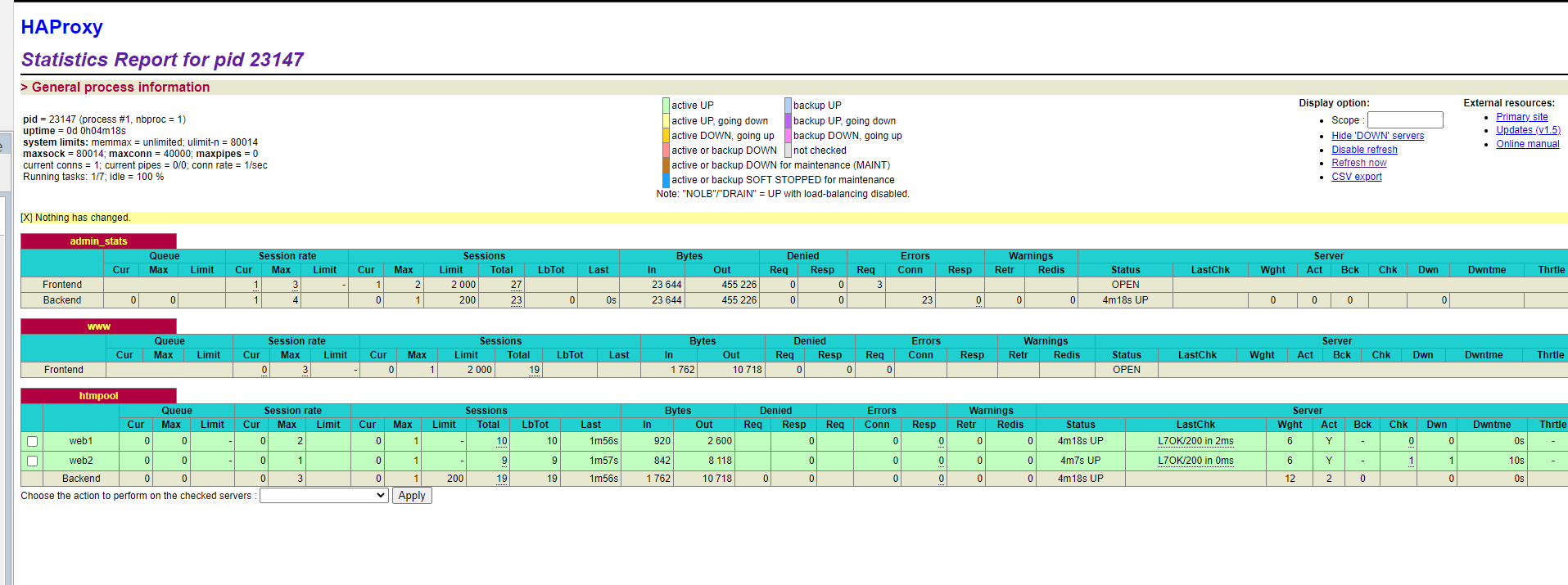

6.haproxy 前端管理页面

http://192.168.182.152:9188/haproxy-status #ip 根据自己实际ip 访问.

7.验证

watch -n 0.5 'curl 192.168.182.152:8080' #因为这里定义的是监听了 8080 端口

watch -n 0.5 'curl 192.168.182.150:8080'

可以把其中一台的nginx 关掉,看看还能不能访问,跳转是否符合预期.

keepalived+haproxy+nginx 高可用

后续更新....

wjp_somnus
关注
Nginx高可用集群构建（Keepalived+Haproxy+Nginx）
2401_84093899的博客
05-03 1143
针对最近很多人都在面试，我这边也整理了相当多的面试专题资料，也有其他大厂的面经。希望可以帮助到大家。最新整理面试题上述的面试题答案都整理成文档笔记。也还整理了一些面试资料&最新2021收集的一些大厂的面试真题最新整理电子书最新整理大厂面试文档以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持。《一线大厂Java面试题解析+核心总结学习笔记+最新讲解视频+实战项目源码》点击传送门，即可获取！;stop)$1。
haproxy，nginx，keepalived综合运用
Drw_Dcm的博客
09-10 4523
haproxy，nginx，keepalived综合运用
HAProxy + Keepalived 高可用集群
a_2373179473的博客
03-13 940
本文系统阐述了 HAProxy 与 Keepalived 构建高可用负载均衡集群的核心技术。HAProxy 通过七层流量管理（URL 路由、请求头过滤）和健康检查机制实现智能负载均衡，Keepalived 基于 VRRP 协议实现虚拟 IP（VIP）秒级漂移，确保服务连续性。通过主备架构配置，实现单点故障消除、流量均衡分配和服务自愈能力。
如何快速构建高可用集群(Keepalived+Haproxy+Nginx)
weixin_34176694的博客
05-02 334
组件及实现的功能Keepalived：实现对Haproxy服务的高可用，并采用双主模型配置;Haproxy：实现对Nginx的负载均衡和读写分离;Nginx：实现对HTTP请求的高速处理;架构设计图重点概念vrrp_script中节点权重改变算法vrrp_script 里的script返回值为0时认为检测成功，其它值都会当成检测失败；weight 为正时，脚本检测成功时此we...
keepalived+haproxy实现nginx高可用
wyx的博客
07-17 1014
拷贝配置文件：cp examples/option-http_proxy.cfg /opt/haproxy/haproxy.cfg。我们可以在上一章的keepalived+nginx的基础上，在补充haproxy的方式实现高可用负载均衡架构。添加开机自启动：chmod +x /etc/rc.d/init.d/haproxy。创建日志目录：mkdir /opt/haproxy/logs。该方案的缺点是资源使用率不高，只能在吞吐量不高的场景使用。现在我们在前一阶段，添加Haproxy，实现双主负载均衡。
haproxy+keepalived(涵盖了lvs,nginx.haproxy比较)
weixin_33941350的博客
10-25 1226
文章转载自： haproxy+keepalived    https://cloud.tencent.com/developer/article/1026385 网络四层和七层的区别   https://juejin.im/post/59a0472f5188251240632f92   Nginx、LVS、HAProxy 是目前使用最广泛的三种负载均衡软件，本人都在多个项目中实施过，通常会结合Ke...
HAproxy+keepalived+nginx实验部署
m0_54594153的博客
09-08 2532
而此时，如果后端的服务器宕掉了，但是客户端的cookie是不会刷新的，如果设置此参数，将会将客户的请求强制定向到另外一个后端server上，以保证服务的正常。service haproxy start 或 /etc/init.d/haproxy start //如果ningx服务器未部署会提示找不到web服务器，可以等web部署完后再开启haproxy。state MASTER #服务器角色是master，备份服务器设置为BACKUP。
keepalived+haproxy+nginx-脚本
04-29
标题中的"keepalived+haproxy+nginx-脚本"指的是一个集成的高可用性和负载均衡解决方案，其中包含了三个关键组件：Keepalived、HAProxy和Nginx。这个解决方案通常用于构建高可靠的Web服务架构，确保在主服务器故障时...
Keepalived+HAProxy实现MySQL高可用负载均衡的配置
09-10
Keepalived和HAProxy是两个强大的工具，常用于实现这一目标，尤其是针对MySQL数据库。在这个配置中，我们将深入理解它们的工作原理和如何结合使用。 Keepalived的主要作用是提供故障隔离和负载均衡器之间的故障切换...
saltstack+nginx+keepalived+haproxy所用到的包
最新发布
04-09
内含： haproxy-1.5.19.tar keepalived-1.2.13.tar nginx-1.12.0.tar salt-3006.0-0.x86_64 salt-master-3006.0-0.x86_64 salt-minion-3006.0-0.x86_64
2024年阿里首次分享：内部（珠峰版)Java笔记，看完直接斩获12家offer
m0_72758098的博客
05-03 631
自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。深知大多数Java工程师，想要提升技能，往往是自己摸索成长，自己不成体系的自学效果低效漫长且无助。因此收集整理了一份《2024年Java开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。
HAproxy+keepalived+nginx实验部署_pelin haproxy-keepalived nginx 部署
UYruihu的博客
04-17 328
而此时，如果后端的服务器宕掉了，但是客户端的cookie是不会刷新的，如果设置此参数，将会将客户的请求强制定向到另外一个后端server上，以保证服务的正常。service haproxy start 或 /etc/init.d/haproxy start //如果ningx服务器未部署会提示找不到web服务器，可以等web部署完后再开启haproxy。cp examples/haproxy.cfg /etc/haproxy/ #将软件包中的配置文件模板复制到haproxy目录中。
49、keepalive+nginx、haproxy+keepalive
m0_74149099的博客
07-13 1169
keepalive单独配置web集群Haproxy负载均衡:nginx四层转发，七层代理Ivs四层转发，内核态，用户态Haproxy 四层转发，七层转发。
keepalived+haproxy+nginx
weixin_33889245的博客
09-20 208
keepalived+haproxy+nginx vm1-keepalived+haproxy eth0 172.16.3.2/16 up eth1 192.168.1.2/24 up vm2-keepalived+haproxy eth0 172.16.3.3/16 up ...
keepalived+nginx实现高可用与双vip
weixin_52140711的博客
08-04 827
什么是keepalived？ keepalived是集群管理中保证集群高可用的一个服务软件，用来防止单点故障。 Keepalived的作用是检测web服务器的状态，如果有一台web服务器死机，或工作出现故障，Keepalived将检测到，并将有故障的web服务器从系统中剔除，当web服务器工作正常后Keepalived自动将web服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的web服务器。 工作原理 keepalived是以VRRP协议为实现基础的，VRRP全称Vi
keepalived+haproxy+nginx 负载均衡集群部署方案
m0_60196931的博客
01-25 1347
※ 下载 haproxy-2.6.0.tar.gz 并上传至服务器。版本：2.2.8-3.el9.x86_64。2、 安装nginx 版本：1.20.2。3、安装haproxy 版本：2.6.0。编译haproxy，依次执行以下命令。1、安装keepalived。上传到指定目录，解压。※--user=用户。
基于Haproxy+Keepalived+Nginx构建高可用负载均衡集群
darhes3803的博客
08-10 885
先安装nginx（需依赖pcre、openssl、zlib），其中pcre为兼容perl的正则表达库，zlib为提供http文件gzip压缩服务。下一步，安装HAProxy，基于TCP和HTTP的代理软件，同样也支持多种负载均衡算法，比如roundrobin、uri等。最后安装keepalived，心跳机制，生成一个VIP。.........
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
