STP1基础实验



本文档所有实验都在packet tracert 6.0或以上版本实施，使用交换机3640。





本实验遵循原则：



非根桥上的根端口，选择顺序：

-1、最低的网桥ID；

-2、最低的根路径成本；

-3、最低发送者的网桥ID；

-4、最低发送者的端口ID.（发送者是根网桥）



非根桥上的指定端口，选择顺序：

-1、最低的网桥ID；

-2、最低的根路径成本；

-3、最低发送者的网桥ID；（发送者是自己的网桥）

-4、最低发送者的端口ID.（发送者是根网桥）





一、实验场景1

（1）实验拓扑

（2）实验要求

1、整个交换网络只有vlan 1；配置Sw1为vlan 1的根网桥。

2、查看交换网络中每一个交换机的每个交换机之间的链路的接口的生成树状态是什么？什么生成树端口类型？并写出为什么这个接口是这种生成树端口类型的原因？



原本SW2为根网桥，配置SW1的优先级为4096后，由于4096比其他的SW的优先级值低，所以它当选为根网桥。



根据百兆链路得到的，在SW2上的F0/1的端口路径值比f0/1端口的路径值小，所以F0/2为根端口，在SW3上的F0/1的端口路径值比f0/1端口的路径值小，所以F0/2为根端口。



在SW2和SW3之间选举指定端口：SW2的网桥ID比SW3的网桥ID小，所以指定端口为SW2的f0/2,SW3的F0/2端口为非指定端口，非指定端口阻塞。















二、实验场景2

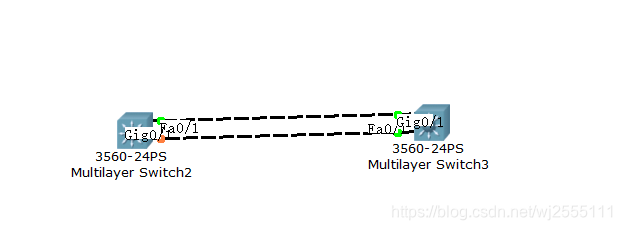

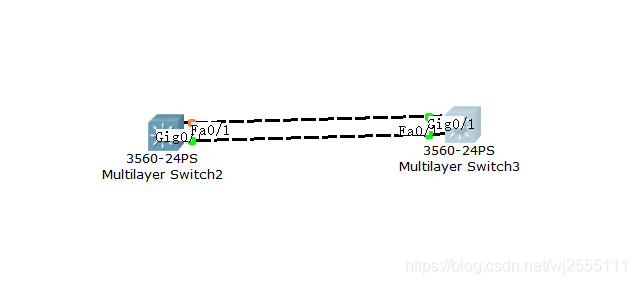

（1）实验拓扑

（2）实验要求

1、整个交换网络只有vlan 1；配置Sw1为vlan 1的根网桥。

2、查看交换网络中每一个交换机的每个交换机之间的链路的接口的生成树状态是什么？什么生成树端口类型？并写出为什么这个接口是这种生成树端口类型的原因？

3、改变SW2的阻塞端口为另一个端口。

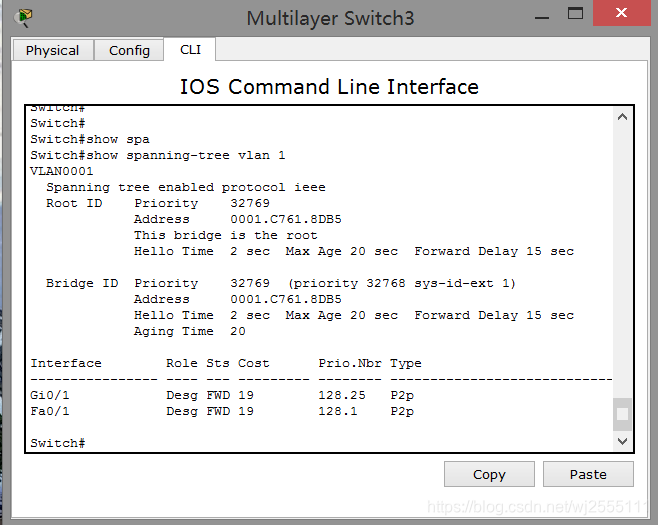

在此拓扑中SW3的mac值较小，被选为ROOT



网桥ID相同，最低根路径也相同，发送者的网桥ID也相同，又因为SW3的f0/1的端口的id值为1，而G0/1的id值为25，发送者的端口ID.(ROOT)所以指定了SW2的G0/1为根端口,另一端口阻塞。





改变SW2的阻塞端口为另一个端口。

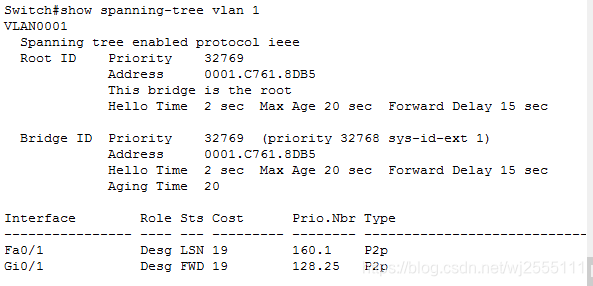

通过改变ROOT端口的优先级（优先级的数，必须是16的倍数），注意在这里端口ID是无法改变的，在本例子中将SW3的f0/1端口的优先级改大，使得SW2的G0/1端口阻塞。



























三、实验场景3

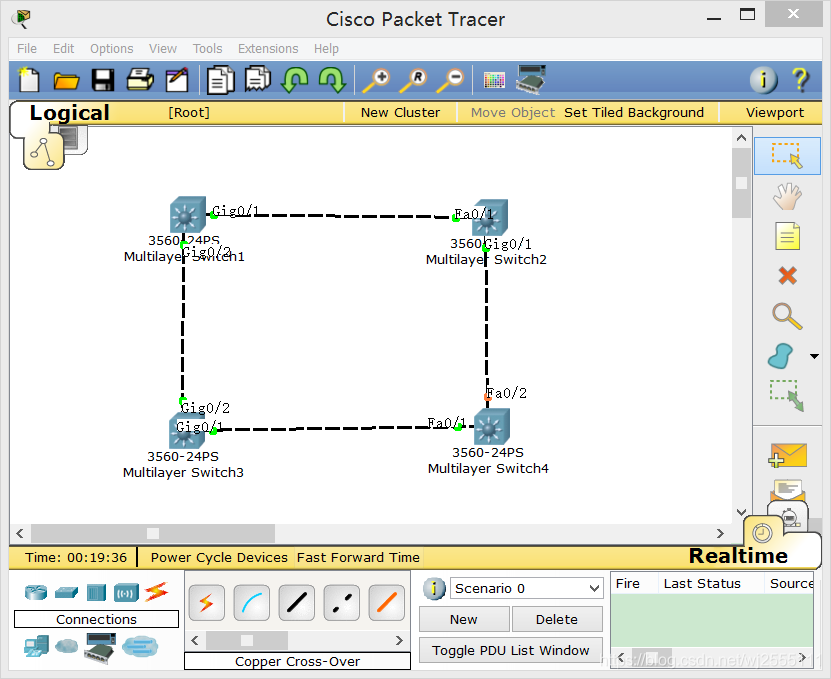

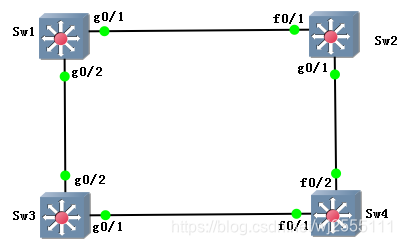

（1）实验拓扑

（2）实验要求

1、整个交换网络只有vlan 1；配置Sw1为vlan 1的根网桥。













2、查看交换网络中每一个交换机的每个交换机之间的链路的接口的生成树状态是什么？什么生成树端口类型？并写出为什么这个接口是这种生成树端口类型的原因？





根端口的评选如上，指定端口在SW2和SW4中间评选，由于SW3、SW4优先级相同，对比最低的根路径成本，到达SW2的G0/1的根路径成本为19，到达SW4的根路径成本为4+19，所以SW2的端口选为指定端口。











四、实验场景4

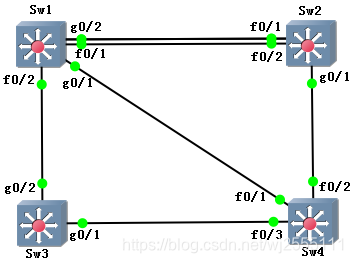

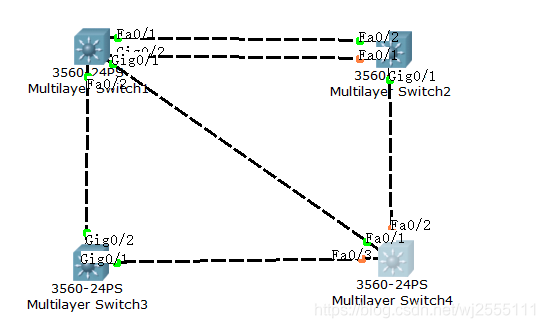

（1）实验拓扑

（2）实验要求

1、整个交换网络只有vlan 1；配置Sw1为vlan 1的根网桥。

2、查看交换网络中每一个交换机的每个交换机之间的链路的接口的生成树状态是什么？什么生成树端口类型？并写出为什么这个接口是这种生成树端口类型的原因？

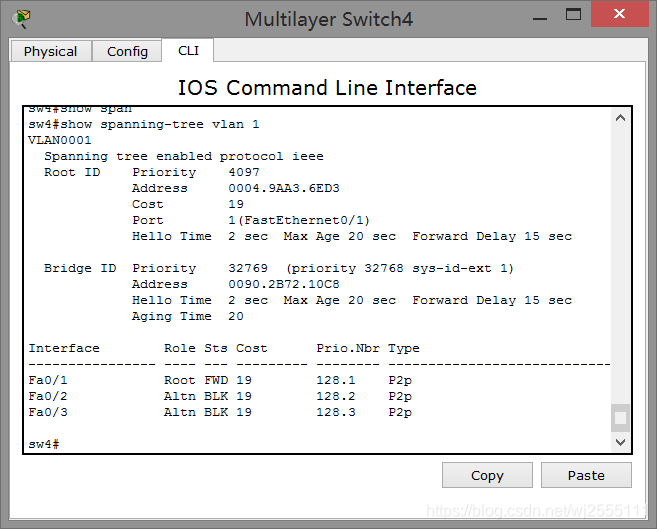

SW4的根端口为F0/1因为SW1到SW4的路径值这边最小为19，到f0/3和f0/2的都是19+19，

SW2的根端口为F0/2,            因为SW1的端口ID值为1,G0/2的端口ID是26，所以G0/2直连的F0/1阻塞

















非指定端口因为SW3和sw4的优先级相同，根路径成本也是19相同，所以比较网桥ID，比较MAC，小的为指定端口。SW4和SW2中选指定端口，网桥ID相同，比较最低的根路径成本，根网桥到SW2的G0/2的路径成本为19，根网桥到SW4的F0/2的路径成本为19+19
