结构化系统分析和设计

• 系统分析概述：

系统分析是一种问题求解技术，旨在将一个系统分解成各个组成部分，研究各部分如何工作、交互，以实现系统目标。

---

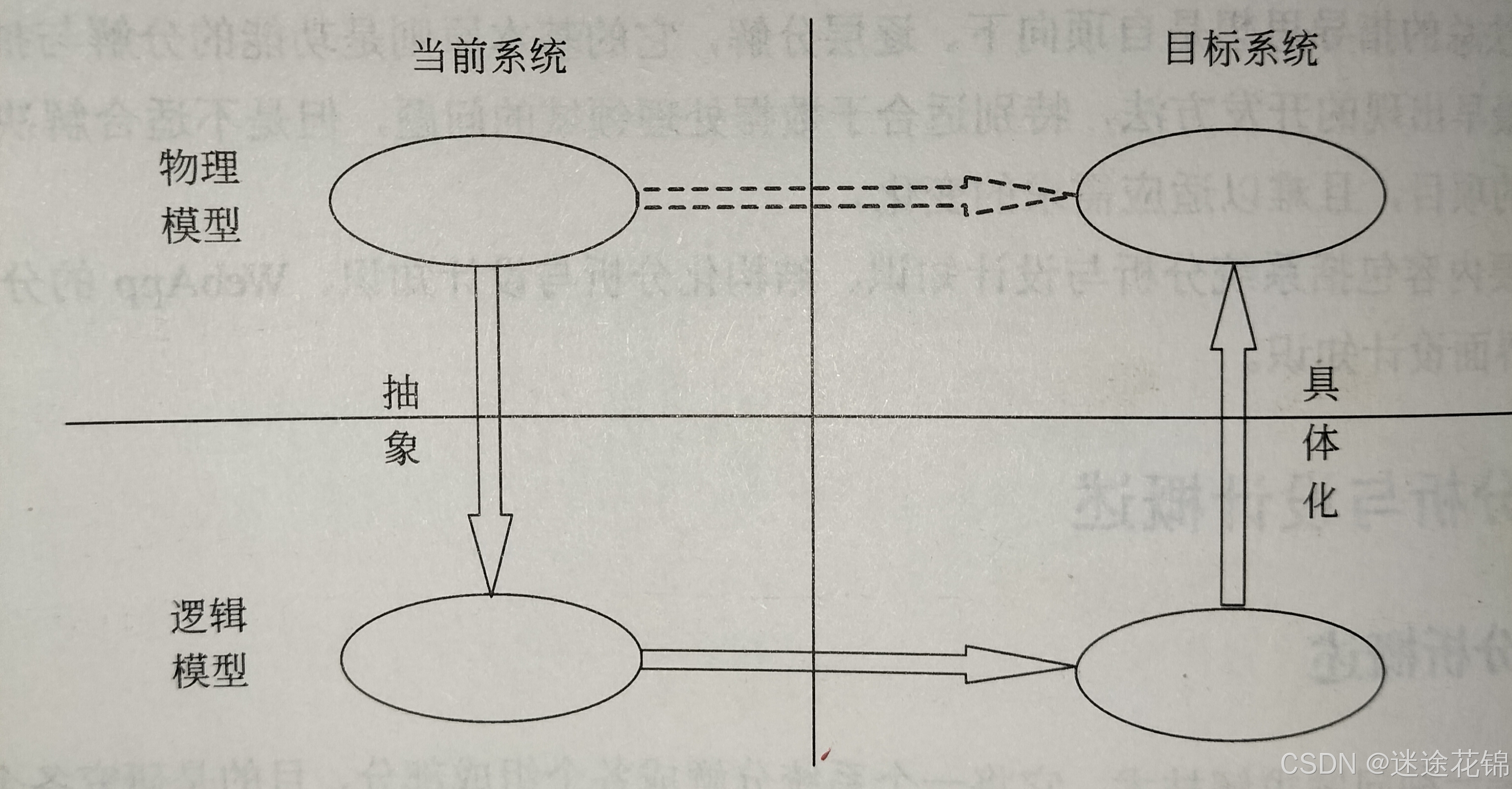

• 系统分析的步骤：

1.获得当前系统的“物理模型”。



2.从当前系统的“物理模型”抽象出当前系统的“逻辑模型”。

3.对当前系统的“逻辑模型”进行分析和优化建立目标系统的“逻辑模型”。

4.对目标系统的逻辑模型具体化(物理化)建立目标系统的物理模型。

---



• 系统设计的基本原理：

抽象：说明一个实体的本质方面，而忽略或掩盖不太重要或非本质的方面。

模块化：将软件分解成若干个可组合、分解和更换的单元模块，每个模块独立地开发、测试，最后组装成完整的程序。

信息隐蔽：将每个程序的成分隐蔽或封装在一个单一的设计模块中，尽可能少地显露其内部的处理。

 模块独立：每个模块完成一个相对独立的特定子功能，与其他模块之间的联系简单。

---

• 耦合与内聚：

 耦合：是模块之间的相对独立性的度量。

内聚：是对一个模块内部各个元素彼此结合的紧密程度的度量。

---

• 系统总体结构设计：

根据系统分析的要求和组织的实际情况，对新系统的总体结构形式和可利用的资源进行大致设计。这是一种宏观、总体上的设计和规划，遵循分解-协调原则、自顶向下原则、信息隐蔽和抽象原则等。

---

• 结构化分析方法：

面向数据流的需求分析方法，通过功能分解方式把系统功能分解到各个模块中。核心是数据字典，围绕这个核心有三个层次的模型：数据模型（ER图）、功能模型（DFD数据流图）、行为模型（STD状态转换图）。

---

• 结构化设计方法：

包括体系结构设计、接口设计、数据设计和过程设计等任务。它是一种面向数据流的设计方法，以SRS和SA阶段所产生的数据流图和数据字典等文档为基础，是一个自顶向下、逐步求精和模块化的过程。
