- Kafka基础
Kafka借鉴了JMS规范的思想，但是却并没有完全遵循JMS规范，因此从设计原理上，Kafka的内部也会有很多用于数据传输的组件对象，这些组件对象之间会形成关联，组合在一起实现高效的数据传输。所以接下来，我们就按照数据流转的过程详细讲一讲Kafka中的基础概念以及核心组件。
2.1 集群部署
生产环境都是采用linux系统搭建服务器集群，但是我们的重点是在于学习kafka的基础概念和核心组件，所以这里我们搭建一个简单易用的windows集群方便大家的学习和练习。Linux集群的搭建会在第3章给大家进行讲解。
2.1.1 解压文件
- 在磁盘根目录创建文件夹cluster，文件夹名称不要太长
- 将kafka安装包kafka-3.6.1-src.tgz解压缩到kafka文件夹
2.1.2 安装ZooKeeper
- 修改文件夹名为kafka-zookeeper
因为kafka内置了ZooKeeper软件，所以此处将解压缩的文件作为ZooKeeper软件使用。
- 修改config/zookeeper.properties文件
# Licensed to the Apache Software Foundation (ASF) under one or more
# contributor license agreements. See the NOTICE file distributed with
# this work for additional information regarding copyright ownership.
# The ASF licenses this file to You under the Apache License, Version 2.0
# (the "License"); you may not use this file except in compliance with
# the License. You may obtain a copy of the License at
#
# http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.
# the directory where the snapshot is stored.
# 此处注意，如果文件目录不存在，会自动创建
dataDir=E:/cluster/kafka-zookeeper/data
# the port at which the clients will connect
# ZooKeeper默认端口为2181
clientPort=2181
# disable the per-ip limit on the number of connections since this is a non-production config
maxClientCnxns=0
# Disable the adminserver by default to avoid port conflicts.
# Set the port to something non-conflicting if choosing to enable this
admin.enableServer=false
# admin.serverPort=8080
2.1.3 安装Kafka
- 将上面解压缩的文件复制一份，改名为kafka-node-1
- 修改config/server.properties配置文件
# Licensed to the Apache Software Foundation (ASF) under one or more
# contributor license agreements. See the NOTICE file distributed with
# this work for additional information regarding copyright ownership.
# The ASF licenses this file to You under the Apache License, Version 2.0
# (the "License"); you may not use this file except in compliance with
# the License. You may obtain a copy of the License at
#
# http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.
#
# This configuration file is intended for use in ZK-based mode, where Apache ZooKeeper is required.
# See kafka.server.KafkaConfig for additional details and defaults
#
############################# Server Basics #############################
# The id of the broker. This must be set to a unique integer for each broker.
# kafka节点数字标识，集群内具有唯一性
broker.id=1
############################# Socket Server Settings #############################
# The address the socket server listens on. If not configured, the host name will be equal to the value of
# java.net.InetAddress.getCanonicalHostName(), with PLAINTEXT listener name, and port 9092.
# FORMAT:
# listeners = listener_name://host_name:port
# EXAMPLE:
# listeners = PLAINTEXT://your.host.name:9092
# 监听器 9091为本地端口，如果冲突，请重新指定
listeners=PLAINTEXT://:9091
# Listener name, hostname and port the broker will advertise to clients.
# If not set, it uses the value for "listeners".
#advertised.listeners=PLAINTEXT://:9091
# Maps listener names to security protocols, the default is for them to be the same. See the config documentation for more details
#listener.security.protocol.map=PLAINTEXT:PLAINTEXT,SSL:SSL,SASL_PLAINTEXT:SASL_PLAINTEXT,SASL_SSL:SASL_SSL
# The number of threads that the server uses for receiving requests from the network and sending responses to the network
num.network.threads=3
# The number of threads that the server uses for processing requests, which may include disk I/O
num.io.threads=8
# The send buffer (SO_SNDBUF) used by the socket server
socket.send.buffer.bytes=102400
# The receive buffer (SO_RCVBUF) used by the socket server
socket.receive.buffer.bytes=102400
# The maximum size of a request that the socket server will accept (protection against OOM)
socket.request.max.bytes=104857600
############################# Log Basics #############################
# A comma separated list of directories under which to store log files
# 数据文件路径，如果不存在，会自动创建
log.dirs=E:/cluster/kafka-node-1/data
# The default number of log partitions per topic. More partitions allow greater
# parallelism for consumption, but this will also result in more files across
# the brokers.
num.partitions=1
# The number of threads per data directory to be used for log recovery at startup and flushing at shutdown.
# This value is recommended to be increased for installations with data dirs located in RAID array.
num.recovery.threads.per.data.dir=1
############################# Internal Topic Settings #############################
# The replication factor for the group metadata internal topics "__consumer_offsets" and "__transaction_state"
# For anything other than development testing, a value greater than 1 is recommended to ensure availability such as 3.
offsets.topic.replication.factor=1
transaction.state.log.replication.factor=1
transaction.state.log.min.isr=1
############################# Log Flush Policy #############################
# Messages are immediately written to the filesystem but by default we only fsync() to sync
# the OS cache lazily. The following configurations control the flush of data to disk.
# There are a few important trade-offs here:
# 1. Durability: Unflushed data may be lost if you are not using replication.
# 2. Latency: Very large flush intervals may lead to latency spikes when the flush does occur as there will be a lot of data to flush.
# 3. Throughput: The flush is generally the most expensive operation, and a small flush interval may lead to excessive seeks.
# The settings below allow one to configure the flush policy to flush data after a period of time or
# every N messages (or both). This can be done globally and overridden on a per-topic basis.
# The number of messages to accept before forcing a flush of data to disk
#log.flush.interval.messages=10000
# The maximum amount of time a message can sit in a log before we force a flush
#log.flush.interval.ms=1000
############################# Log Retention Policy #############################
# The following configurations control the disposal of log segments. The policy can
# be set to delete segments after a period of time, or after a given size has accumulated.
# A segment will be deleted whenever *either* of these criteria are met. Deletion always happens
# from the end of the log.
# The minimum age of a log file to be eligible for deletion due to age
log.retention.hours=168
# A size-based retention policy for logs. Segments are pruned from the log unless the remaining
# segments drop below log.retention.bytes. Functions independently of log.retention.hours.
#log.retention.bytes=1073741824
# The maximum size of a log segment file. When this size is reached a new log segment will be created.
#log.segment.bytes=1073741824
log.segment.bytes=190
log.flush.interval.messages=2
log.index.interval.bytes=17
# The interval at which log segments are checked to see if they can be deleted according
# to the retention policies
log.retention.check.interval.ms=300000
############################# Zookeeper #############################
# Zookeeper connection string (see zookeeper docs for details).
# This is a comma separated host:port pairs, each corresponding to a zk
# server. e.g. "127.0.0.1:3000,127.0.0.1:3001,127.0.0.1:3002".
# You can also append an optional chroot string to the urls to specify the
# root directory for all kafka znodes.
# ZooKeeper软件连接地址，2181为默认的ZK端口号 /kafka 为ZK的管理节点
zookeeper.connect=localhost:2181/kafka
# Timeout in ms for connecting to zookeeper
zookeeper.connection.timeout.ms=18000
############################# Group Coordinator Settings #############################
# The following configuration specifies the time, in milliseconds, that the GroupCoordinator will delay the initial consumer rebalance.
# The rebalance will be further delayed by the value of group.initial.rebalance.delay.ms as new members join the group, up to a maximum of max.poll.interval.ms.
# The default value for this is 3 seconds.
# We override this to 0 here as it makes for a better out-of-the-box experience for development and testing.
# However, in production environments the default value of 3 seconds is more suitable as this will help to avoid unnecessary, and potentially expensive, rebalances during application startup.
group.initial.rebalance.delay.ms=0

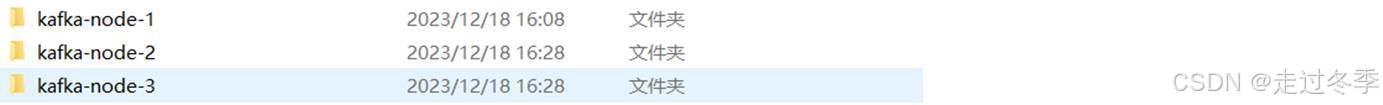

- 将kafka-node-1文件夹复制两份，改名为kafka-node-2，kafka-node-3
- 分别修改kafka-node-2，kafka-node-3文件夹中的配置文件server.properties
- 将文件内容中的broker.id=1分别改为broker.id=2，broker.id=3
- 将文件内容中的9091分别改为9092，9093（如果端口冲突，请重新设置）
- 将文件内容中的kafka-node-1分别改为kafka-node-2，kafka-node-3
2.1.4 封装启动脚本
因为Kafka启动前，必须先启动ZooKeeper，并且Kafka集群中有多个节点需要启动，所以启动过程比较繁琐，这里我们将启动的指令进行封装。
- 在kafka-zookeeper文件夹下创建zk.cmd批处理文件
- 在zk.cmd文件中添加内容
# 添加启动命令
call bin/windows/zookeeper-server-start.bat config/zookeeper.properties
- 在kafka-node-1，kafka-node-2，kafka-node-3文件夹下分别创建kfk.cmd批处理文件
- 在kfk.bat文件中添加内容
# 添加启动命令
call bin/windows/kafka-server-start.bat config/server.properties
- 在cluster文件夹下创建cluster.cmd批处理文件，用于启动kafka集群
- 在cluster.cmd文件中添加内容
cd kafka-zookeeper
start zk.cmd
ping 127.0.0.1 -n 10 >nul
cd ../kafka-node-1
start kfk.cmd
cd ../kafka-node-2
start kfk.cmd
cd ../kafka-node-3
start kfk.cmd
- 在cluster文件夹下创建cluster-clear.cmd批处理文件，用于清理和重置kafka数据
- 在cluster-clear.cmd文件中添加内容
cd kafka-zookeeper
rd /s /q data
cd ../kafka-node-1
rd /s /q data
cd ../kafka-node-2
rd /s /q data
cd ../kafka-node-3
rd /s /q data

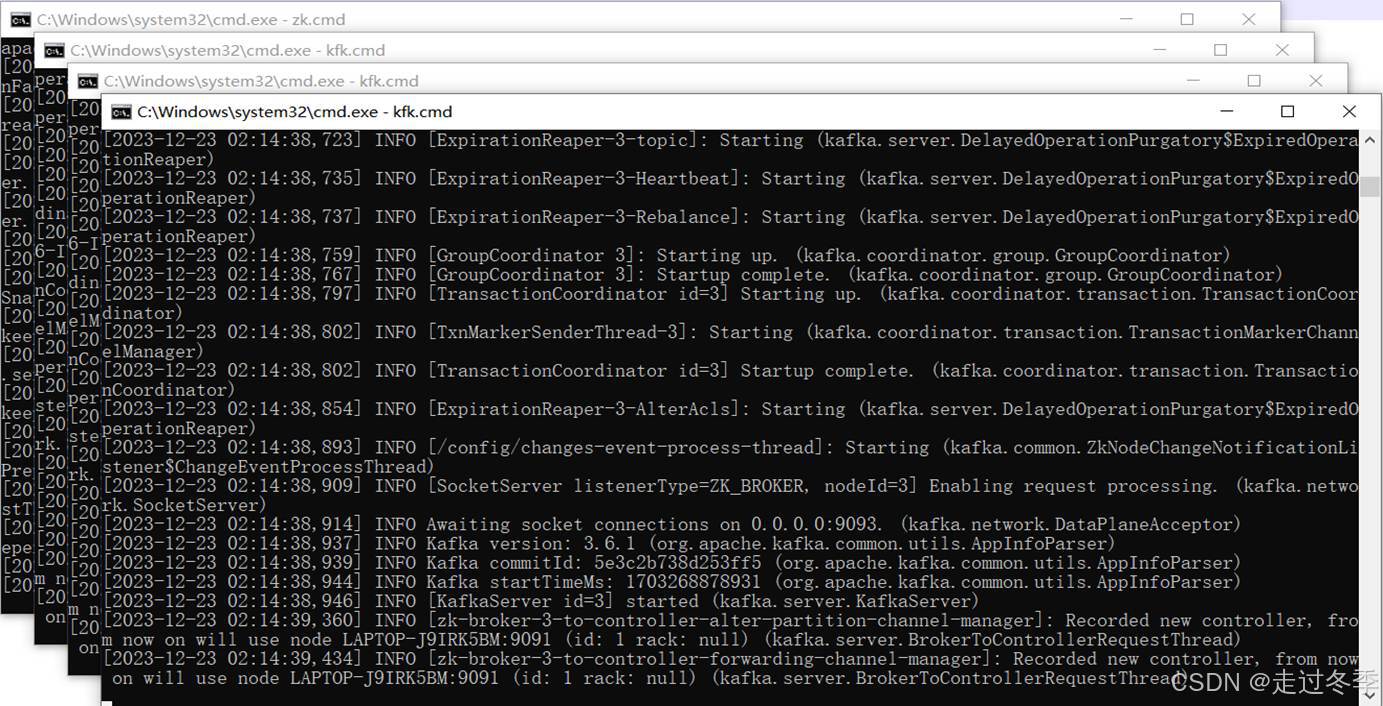

- 双击执行cluster.cmd文件，启动Kafka集群
集群启动命令后，会打开多个黑窗口，每一个窗口都是一个kafka服务，请不要关闭，一旦关闭，对应的kafka服务就停止了。如果启动过程报错，主要是因为zookeeper和kafka的同步问题，请先执行cluster-clear.cmd文件，再执行cluster.cmd文件即可。
2.2 集群启动
2.2.1 相关概念
2.2.1.1 代理：Broker
使用Kafka前，我们都会启动Kafka服务进程，这里的Kafka服务进程我们一般会称之为Kafka Broker或Kafka Server。因为Kafka是分布式消息系统，所以在实际的生产环境中，是需要多个服务进程形成集群提供消息服务的。所以每一个服务节点都是一个broker，而且在Kafka集群中，为了区分不同的服务节点，每一个broker都应该有一个不重复的全局ID，称之为broker.id，这个ID可以在kafka软件的配置文件server.properties中进行配置
############################# Server Basics #############################
# The id of the broker. This must be set to a unique integer for each broker
# 集群ID
broker.id=0
咱们的Kafka集群中每一个节点都有自己的ID，整数且唯一。
|
主机 |
kafka-broker1 |
kafka-broker2 |
kafka-broker3 |
|
broker.id |
1 |
2 |
3 |
2.2.1.2 控制器：Controller

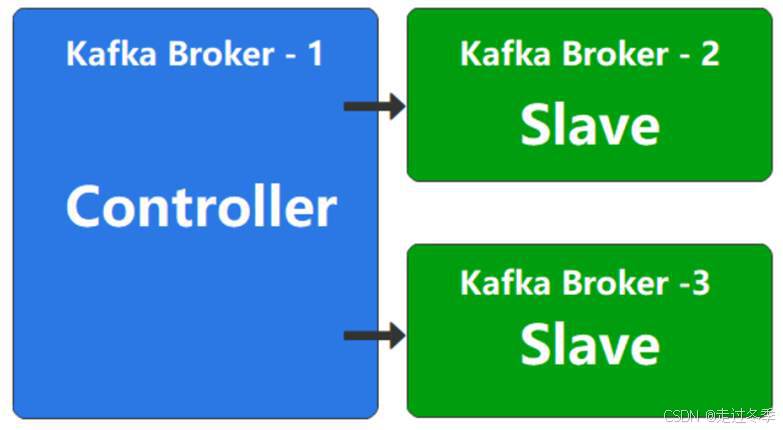

Kafka是分布式消息传输系统，所以存在多个Broker服务节点，但是它的软件架构采用的是分布式系统中比较常见的主从（Master - Slave）架构，也就是说需要从多个Broker中找到一个用于管理整个Kafka集群的Master节点，这个节点，我们就称之为Controller。它是Apache Kafka的核心组件非常重要。它的主要作用是在Apache Zookeeper的帮助下管理和协调控制整个Kafka集群。
如果在运行过程中，Controller节点出现了故障，那么Kafka会依托于ZooKeeper软件选举其他的节点作为新的Controller，让Kafka集群实现高可用。
Kafka集群中Controller的基本功能：
- Broker管理
监听 /brokers/ids节点相关的变化：
-
- Broker数量增加或减少的变化
- Broker对应的数据变化
- Topic管理
- 新增：监听 /brokers/topics节点相关的变化
- 修改：监听 /brokers/topics节点相关的变化
- 删除：监听 /admin/delete_topics节点相关的变化
- Partation管理
- 监听 /admin/reassign_partitions节点相关的变化
- 监听 /isr_change_notification节点相关的变化
- 监听 /preferred_replica_election节点相关的变化
- 数据服务
- 启动分区状态机和副本状态机
2.2.2 启动ZooKeeper
Kafka集群中含有多个服务节点，而分布式系统中经典的主从（Master - Slave）架构就要求从多个服务节点中找一个节点作为集群管理Master，Kafka集群中的这个Master，我们称之为集群控制器Controller

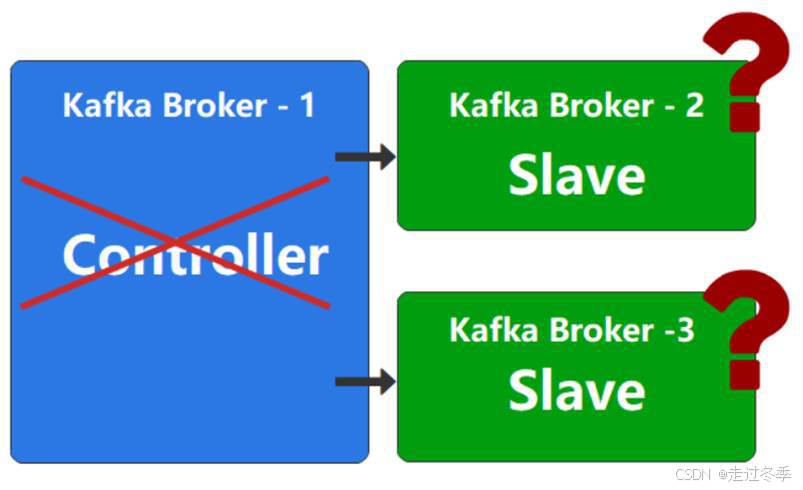

如果此时Controller节点出现故障，它就不能再管理集群功能，那么其他的Slave节点该如何是好呢？
如果从剩余的2个Slave节点中选一个节点出来作为新的集群控制器是不是一个不错的方案，我们将这个选择的过程称之为：选举（elect）。方案是不错，但是问题就在于选哪一个Slave节点呢？不同的软件实现类似的选举功能都会有一些选举算法，而Kafka是依赖于ZooKeeper软件实现Broker节点选举功能。
ZooKeeper如何实现Kafka的节点选举呢？这就要说到我们用到ZooKeeper的3个功能：
- 一个是在ZooKeeper软件中创建节点Node，创建一个Node时，我们会设定这个节点是持久化创建，还是临时创建。所谓的持久化创建，就是Node一旦创建后会一直存在，而临时创建，是根据当前的客户端连接创建的临时节点Node，一旦客户端连接断开，那么这个临时节点Node也会被自动删除，所以这样的节点称之为临时节点。
- ZooKeeper节点是不允许有重复的,所以多个客户端创建同一个节点，只能有一个创建成功。
- 另外一个是客户端可以在ZooKeeper的节点上增加监听器，用于监听节点的状态变化，一旦监听的节点状态发生变化，那么监听器就会触发响应，实现特定监听功能。
有了上面的三个知识点，我们这里就介绍一下Kafka是如何利用ZooKeeper实现Controller节点的选举的：
- 第一次启动Kafka集群时，会同时启动多个Broker节点，每一个Broker节点就会连接ZooKeeper，并尝试创建一个临时节点 /controller
- 因为ZooKeeper中一个节点不允许重复创建，所以多个Broker节点，最终只能有一个Broker节点可以创建成功，那么这个创建成功的Broker节点就会自动作为Kafka集群控制器节点，用于管理整个Kafka集群。
- 没有选举成功的其他Slave节点会创建Node监听器，用于监听 /controller节点的状态变化。
- 一旦Controller节点出现故障或挂掉了，那么对应的ZooKeeper客户端连接就会中断。ZooKeeper中的 /controller 节点就会自动被删除，而其他的那些Slave节点因为增加了监听器，所以当监听到 /controller 节点被删除后，就会马上向ZooKeeper发出创建 /controller 节点的请求，一旦创建成功，那么该Broker就变成了新的Controller节点了。
现在我们能明白启动Kafka集群之前，为什么要先启动ZooKeeper集群了吧。就是因为ZooKeeper可以协助Kafka进行集群管理。
2.2.3 启动Kafka
ZooKeeper已经启动好了，那我们现在可以启动多个Kafka Broker节点构建Kafka集群了。构建的过程中，每一个Broker节点就是一个Java进程，而在这个进程中，有很多需要提前准备好，并进行初始化的内部组件对象。
2.2.3.1初始化ZooKeeper
Kafka Broker启动时，首先会先创建ZooKeeper客户端（KafkaZkClient），用于和ZooKeeper进行交互。客户端对象创建完成后，会通过该客户端对象向ZooKeeper发送创建Node的请求，注意，这里创建的Node都是持久化Node。
|
节点 |
类型 |
说明 |
|
/admin/delete_topics |
持久化节点 |
配置需要删除的topic，因为删除过程中，可能broker下线，或执行失败，那么就需要在broker重新上线后，根据当前节点继续删除操作，一旦topic所有的分区数据全部删除，那么当前节点的数据才会进行清理 |
|
/brokers/ids |
持久化节点 |
服务节点ID标识，只要broker启动，那么就会在当前节点中增加子节点，brokerID不能重复 |
|
/brokers/topics |
持久化节点 |
服务节点中的主题详细信息，包括分区，副本 |
|
/brokers/seqid |
持久化节点 |
seqid主要用于自动生产brokerId |
|
/config/changes |
持久化节点 |
kafka的元数据发生变化时,会向该节点下创建子节点。并写入对应信息 |
|
/config/clients |
持久化节点 |
客户端配置，默认为空 |
|
/config/brokers |
持久化节点 |
服务节点相关配置，默认为空 |
|
/config/ips |
持久化节点 |
IP配置，默认为空 |
|
/config/topics |
持久化节点 |
主题配置，默认为空 |
|
/config/users |
持久化节点 |
用户配置，默认为空 |
|
/consumers |
持久化节点 |
消费者节点，用于记录消费者相关信息 |
|
/isr_change_notification |
持久化节点 |
ISR列表发生变更时候的通知，在kafka当中由于存在ISR列表变更的情况发生,为了保证ISR列表更新的及时性，定义了isr_change_notification这个节点，主要用于通知Controller来及时将ISR列表进行变更。 |
|
/latest_producer_id_block |
持久化节点 |
保存PID块，主要用于能够保证生产者的任意写入请求都能够得到响应。 |
|
/log_dir_event_notification |
持久化节点 |
主要用于保存当broker当中某些数据路径出现异常时候,例如磁盘损坏,文件读写失败等异常时候,向ZooKeeper当中增加一个通知序号，Controller节点监听到这个节点的变化之后，就会做出对应的处理操作 |
|
/cluster/id |
持久化节点 |
主要用于保存kafka集群的唯一id信息，每个kafka集群都会给分配要给唯一id，以及对应的版本号 |
2.2.3.2初始化服务
Kafka Broker中有很多的服务对象，用于实现内部管理和外部通信操作。
2.2.3.2.1 启动任务调度器
每一个Broker在启动时都会创建内部调度器（KafkaScheduler）并启动，用于完成节点内部的工作任务。底层就是Java中的定时任务线程池ScheduledThreadPoolExecutor
2.2.3.2.2 创建数据管理器
每一个Broker在启动时都会创建数据管理器（LogManager），用于接收到消息后，完成后续的数据创建，查询，清理等处理。
2.2.3.2.3 创建远程数据管理器
每一个Broker在启动时都会创建远程数据管理器（RemoteLogManager），用于和其他Broker节点进行数据状态同步。
2.2.3.2.4 创建副本管理器
每一个Broker在启动时都会创建副本管理器（ReplicaManager），用于对主题的副本进行处理。
2.2.3.2.5 创建ZK元数据缓存
每一个Broker在启动时会将ZK的关于Kafka的元数据进行缓存，创建元数据对象（ZkMetadataCache）
2.2.3.2.6 创建Broker通信对象
每一个Broker在启动时会创建Broker之间的通道管理器对象（BrokerToControllerChannelManager），用于管理Broker和Controller之间的通信。
2.2.3.2.7 创建网络通信对象
每一个Broker在启动时会创建自己的网络通信对象（SocketServer），用于和其他Broker之间的进行通信，其中包含了Java用于NIO通信的Channel、Selector对象。
2.2.3.2.8 注册Broker节点
Broker启动时，会通过ZK客户端对象向ZK注册当前的Broker 节点ID，注册后创捷的ZK节点为临时节点。如果当前Broker的ZK客户端断开和ZK的连接，注册的节点会被删除。
2.2.3.3启动控制器
控制器（KafkaController）是每一个Broker启动时都会创建的核心对象，用于和ZK之间建立连接并申请自己为整个Kafka集群的Master管理者。如果申请成功，那么会完成管理者的初始化操作，并建立和其他Broker之间的数据通道接收各种事件，进行封装后交给事件管理器，并定义了process方法，用于真正处理各类事件。
2.2.3.3.1 初始化通道管理器
创建通道管理器（ControllerChannelManager），该管理器维护了Controller和集群所有Broker节点之间的网络连接，并向Broker发送控制类请求及接收响应。
2.2.3.3.2 初始化事件管理器
创建事件管理器（ControllerEventManager）维护了Controller和集群所有Broker节点之间的网络连接，并向Broker发送控制类请求及接收响应。
2.2.3.3.3 初始化状态管理器
创建状态管理器（ControllerChangeHandler）可以监听 /controller 节点的操作，一旦节点创建（ControllerChange），删除（Reelect），数据发生变化（ControllerChange），那么监听后执行相应的处理。
2.2.3.3.4 启动控制器
控制器对象启动后，会向事件管理器发送Startup事件，事件处理线程接收到事件后会通过ZK客户端向ZK申请 /controller 节点，申请成功后，执行当前节点成为Controller的一些列操作。主要是注册各类 ZooKeeper 监听器、删除日志路径变更和 ISR 副本变更通知事件、启动 Controller 通道管理器，以及启动副本状态机和分区状态机。
扫一扫
3343
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
