第一个rio编写的连接xdata服务端的Android手机端程序

本文介绍如何使用RESTful API进行数据交互,并通过多设备程序中的ListView组件展示数据。详细步骤包括使用REST Debugger工具、创建多设备程序、设置ListView组件属性及编写代码实现数据填充。同时解决了一个关于USB连接手机的常见错误。

1、服务端,参看前一篇博客文章

2、客户端。

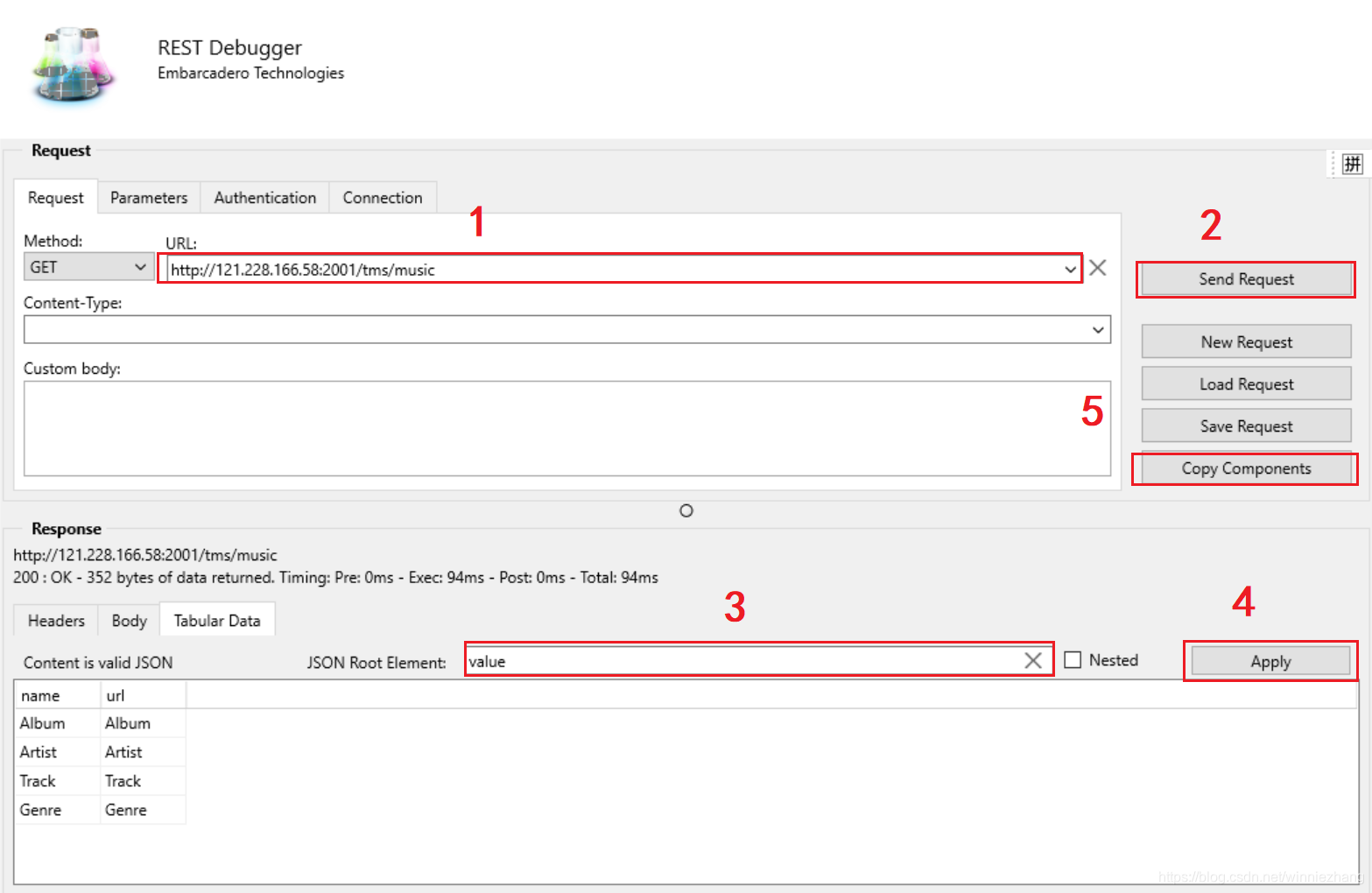

       1)打开tools中的REST Debugger工具。(http://121.228.166.58:2001/tms/xdata/persons

        2)新建一个multidevice程序,粘贴以下组件。

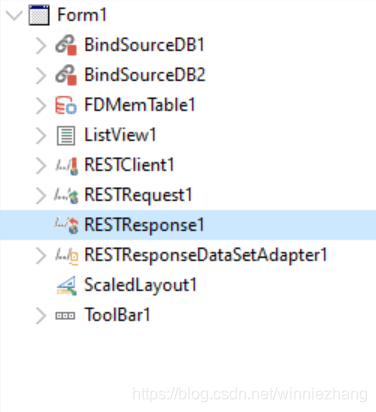

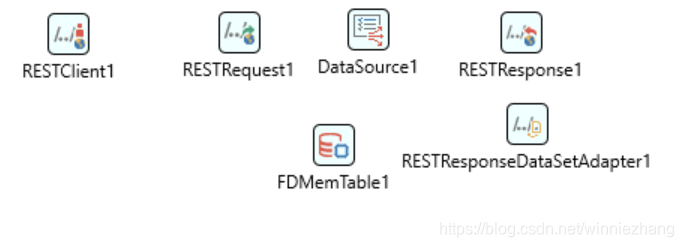

       3)所有组件如下。

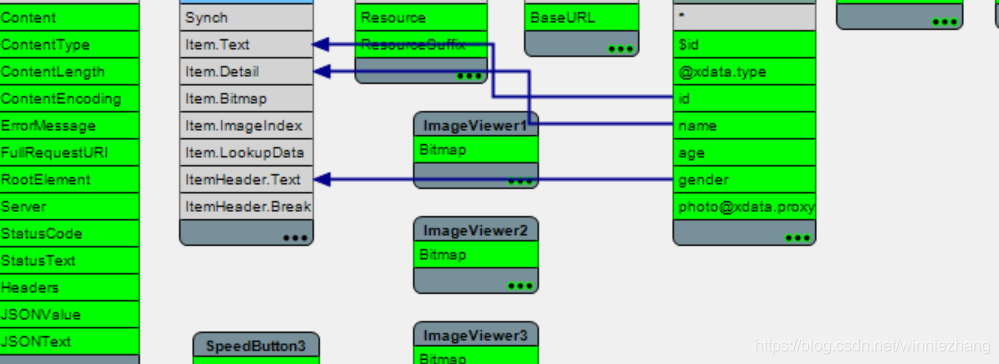

获得字段名称

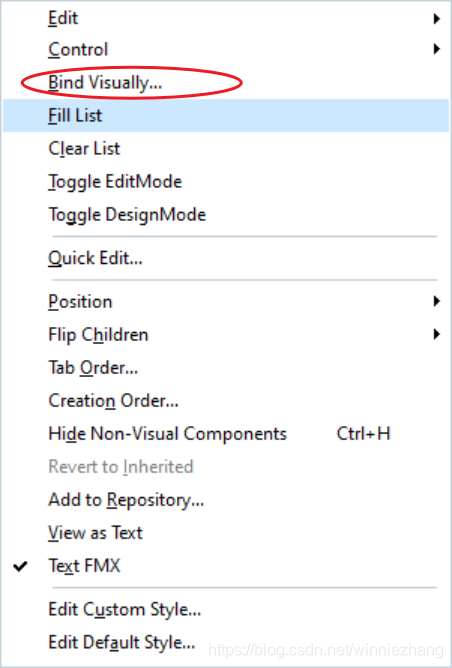

listview右击。

            4)其中listview组件的属性如下。

procedure TForm1.CreateComponents;
var
  ListView1: TListView;
begin
  //ListView1
  ListView1 := TListView.Create(Self);

  //ListView1
  ListView1.Name := 'ListView1';
  ListView1.Parent := Self;
  ListView1.ItemAppearanceClassName := 'TImageListItemBottomDetailAppearance';
  ListView1.ItemEditAppearanceClassName := 'TImageListItemBottomDetailShowCheckAppearance';
  ListView1.HeaderAppearanceClassName := 'TListHeaderObjects';
  ListView1.FooterAppearanceClassName := 'TListHeaderObjects';
  ListView1.Align := Client;
  ListView1.Size.Width := 640.000000000000000000;
  ListView1.Size.Height := 432.000000000000000000;
  ListView1.Size.PlatformDefault := False;
  ListView1.TabOrder := 5;
end;

           5)代码。



procedure TForm1.SpeedButton1Click(Sender: TObject);
var
  LItem: TListViewItem;
  I: Integer;
begin
  Self.RESTRequest1.Execute;
  FDMemTable1.First;
  ListView1.BeginUpdate; //提高效率
  try
    for I := 0 to FDMemTable1.RecordCount - 1 do
    begin
      LItem := ListView1.Items.Add;
      LItem.Text := self.FDMemTable1.FindField('name').AsString;
      LItem.Detail:= self.FDMemTable1.FindField('url').AsString;
      FDMemTable1.Next
    end;
  finally
    ListView1.EndUpdate;
  end;
end;

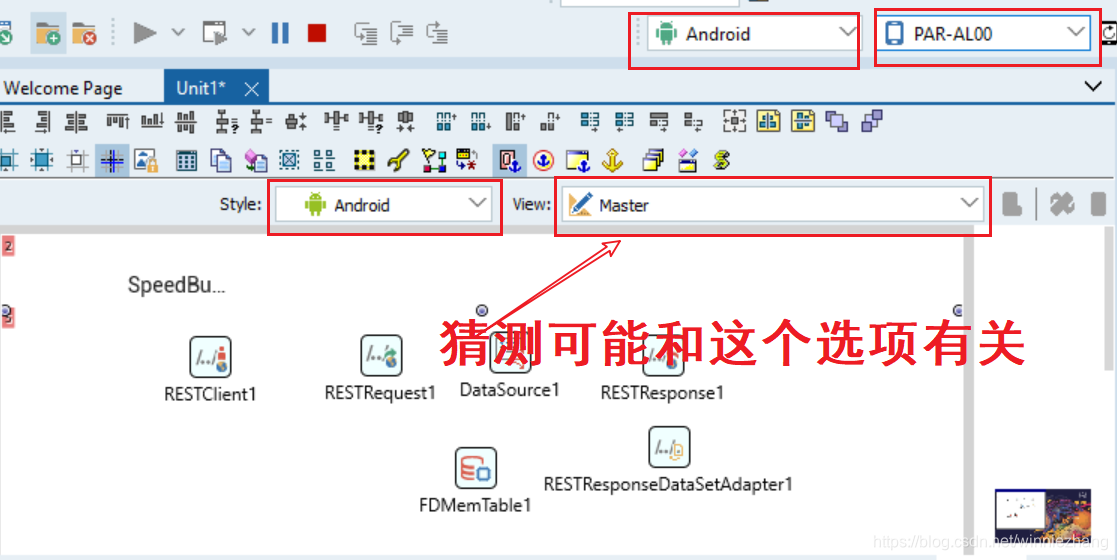

3、有一个问题一直困惑:通过usb线连接手机报错:unabled delete project-unsigned.apk denied failed。

     做了如下设置后就好了。

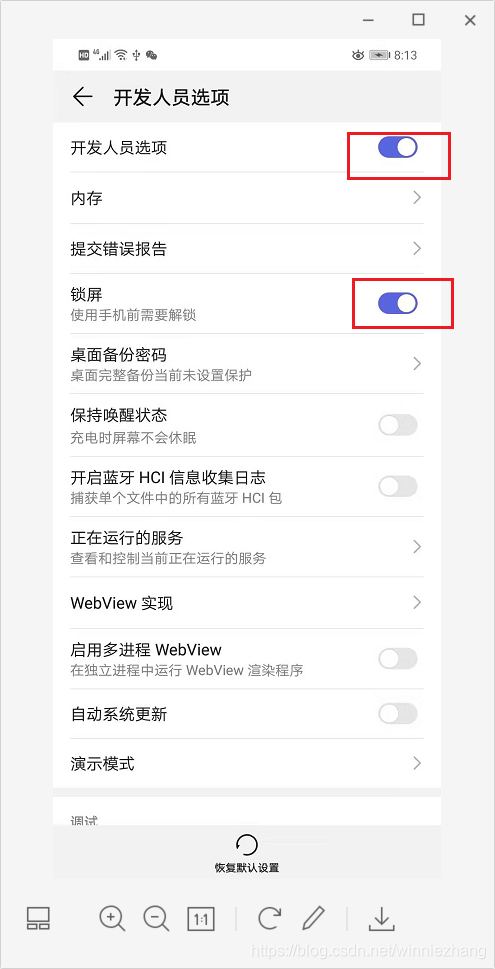

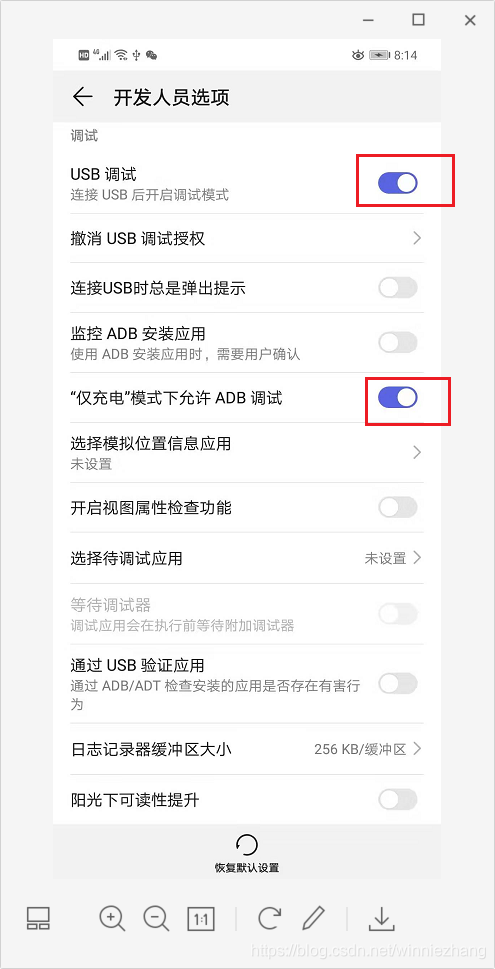

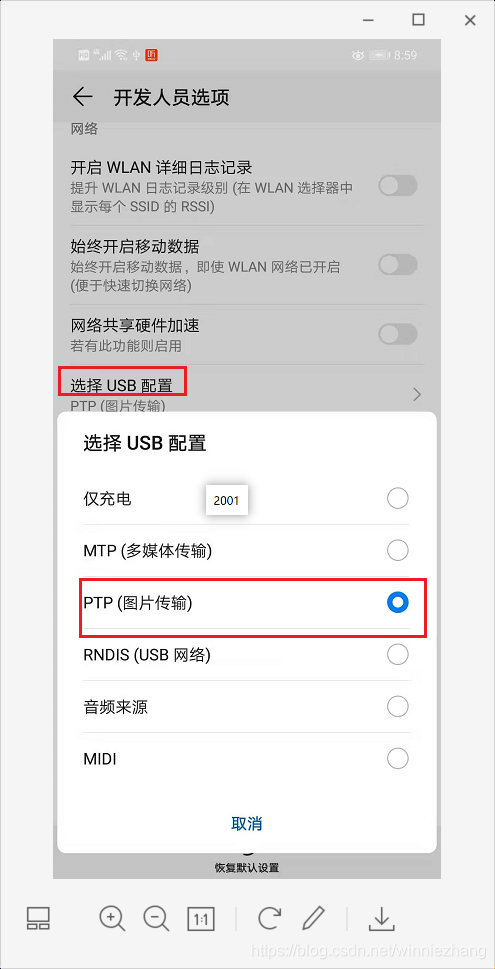

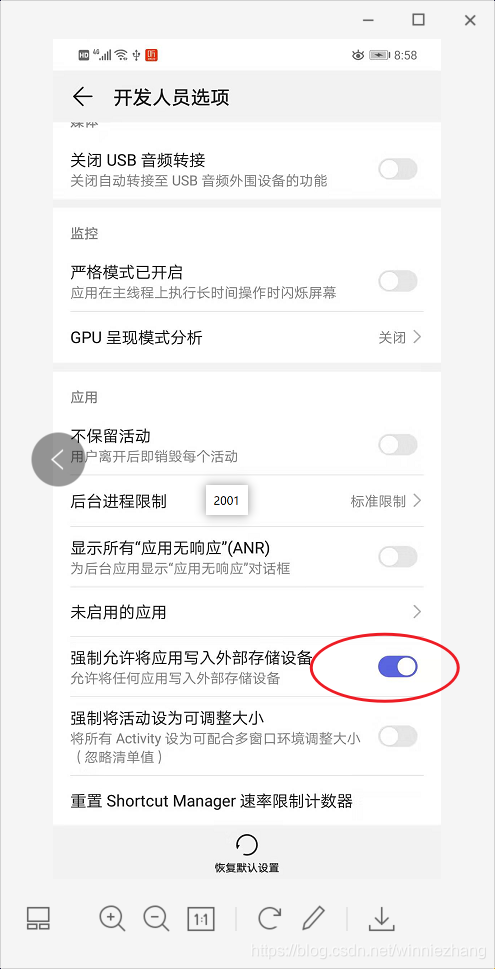

              1)手机端设置。

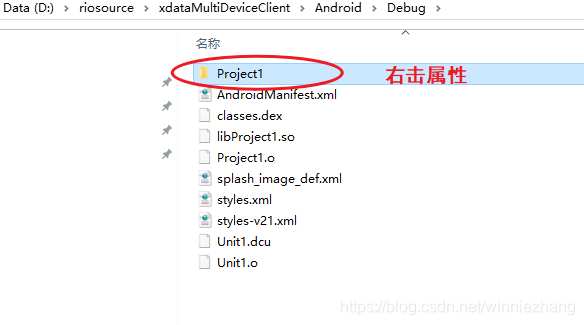

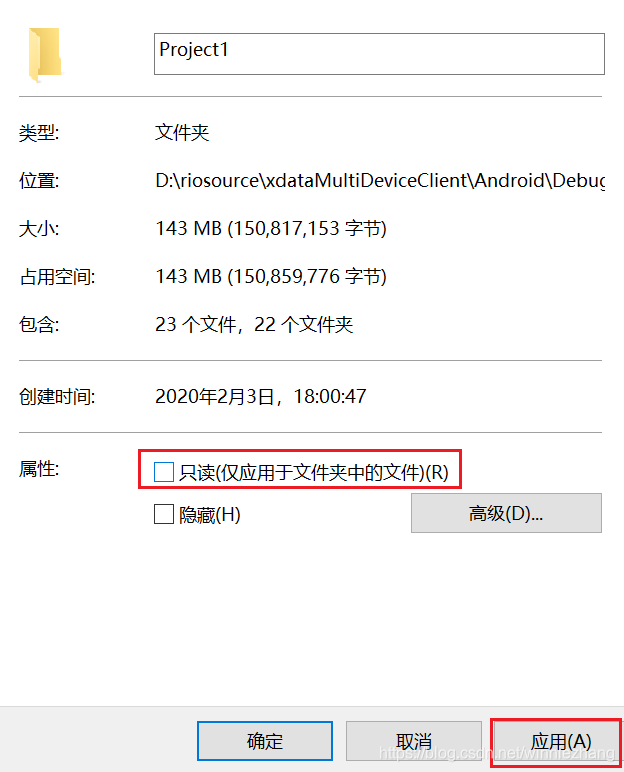

              2)pc端设置。

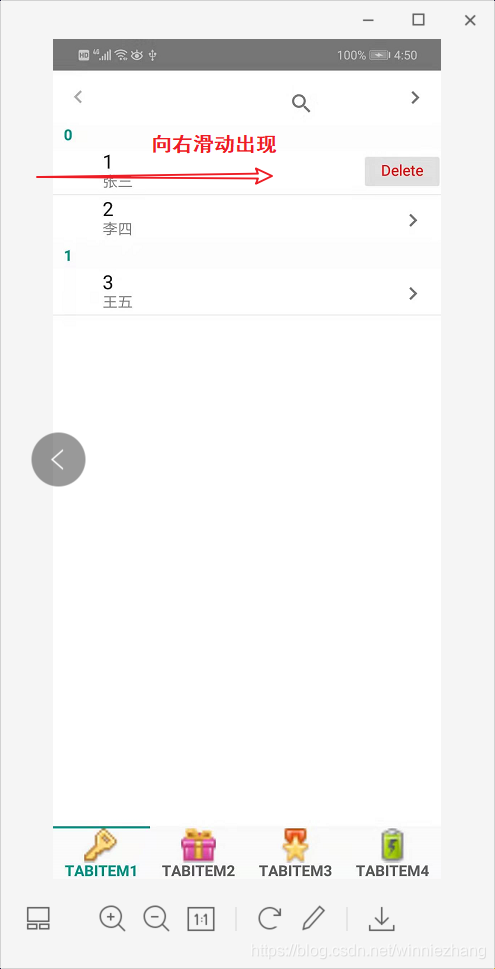

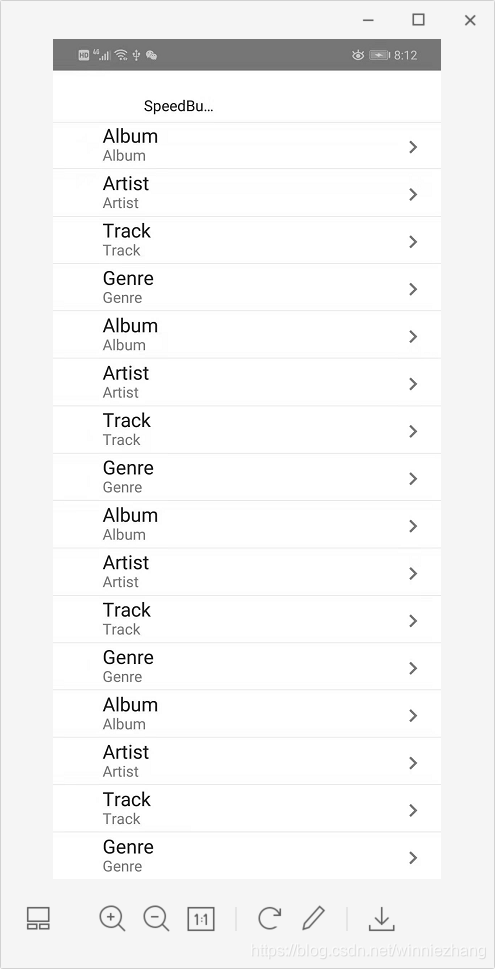

4、结果。
