本文介绍了信号调制的基本概念，包括模拟信号m(t)作为调制信号，正弦波作为载波信号，以及幅度调制AM、相位调制PM和频率调制FM这三种主要的调制方式。

总论：

调制信号：模拟信号m(t)，可以是正弦波信号、方波信号等任意信号，又称基带信号

载波信号：一般为正弦波信号 $Acos(W_{c}*t+\varphi _{0})$

已调信号： $S_{m}(t)=A(t)cos[W_{c}*t+\varphi (t)+\varphi_{0}]$

幅度调制AM---A(t)随m(t)成比例变化----线性调制

相位调制PM--- $\varphi (t)$ 随m(t)成比例变化----角度调制

频率调制FM--- $d\varphi (t)/dt$ 随m(t)成比例变化----非线性调制

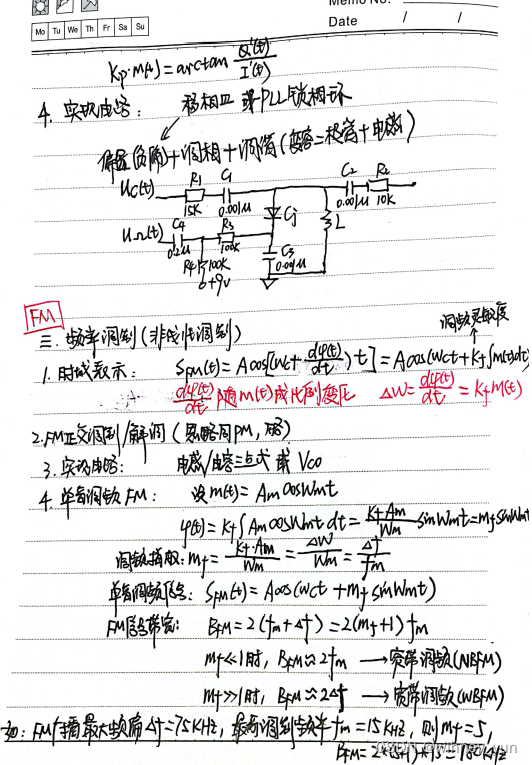

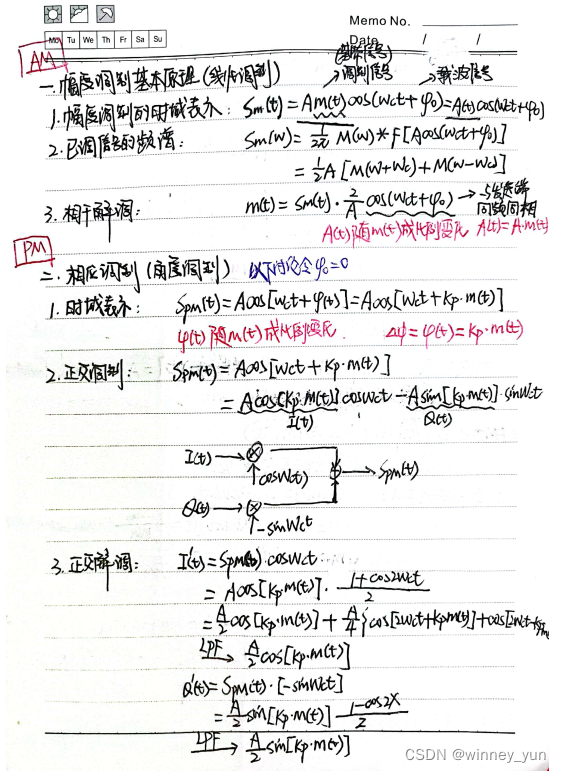

详细推导过程及相关理论见下图：
