在MDK（Keil）下STM32进入“HardFault”异常错误查错调试方法

1、导致异常的原因有很多，例如：直接使用未分配空间的指针、栈溢出等异常非法操作便会使程序进入“HardFault”异常状态。

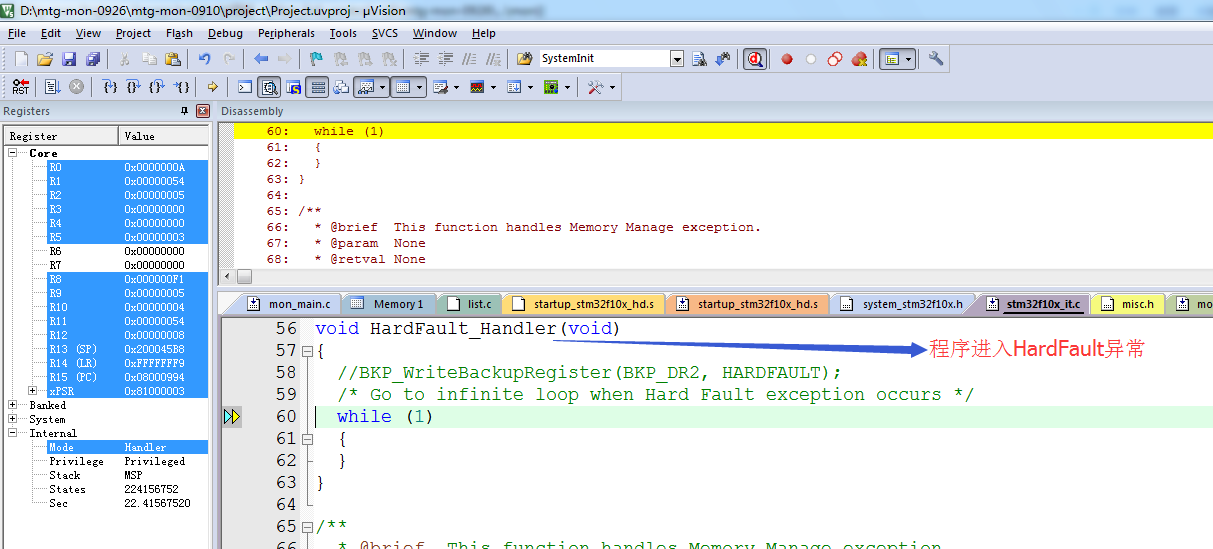

接下来在MDK工程中，编译代码，并debug，之后全速运行，可以看到如下图所示程序进入HardFault异常。

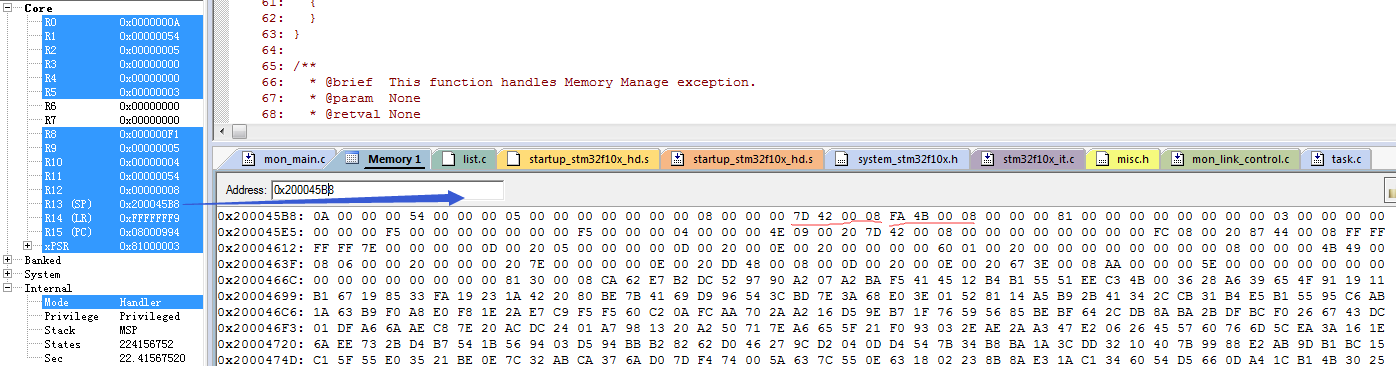

如下所示我们找到SP寄存器，0x200045B8即为栈地址，栈里面的值依次为R0~R3、R12、PC(Return address)、xPSR(CPSR或SPSR)、LR。如图我们看到划红线的地方，注意从右往左看。分别为0x0800427D和0x08004BFA。

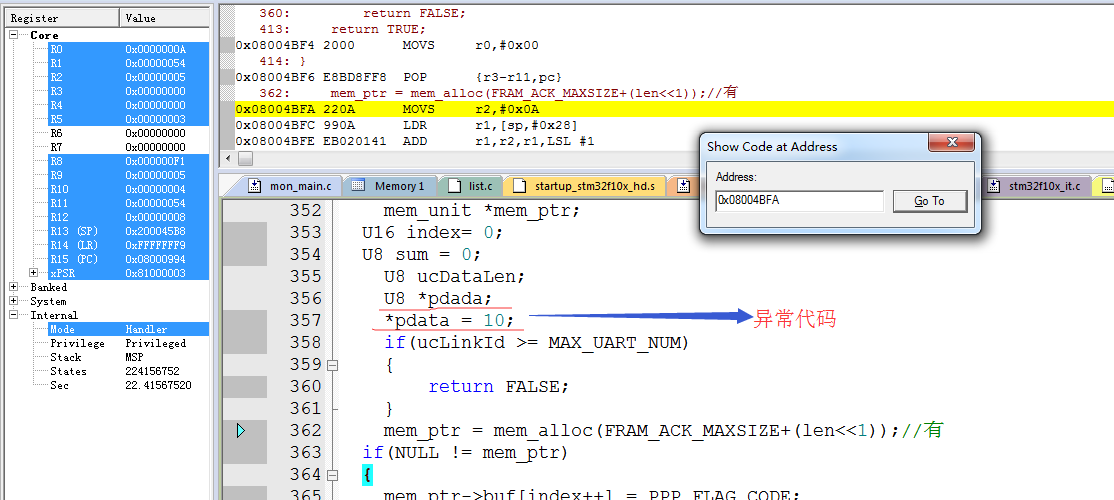

在show code at address中输入0x08004BFA，点击go to即找到出现异常的代码段附近下面要执行的程序。

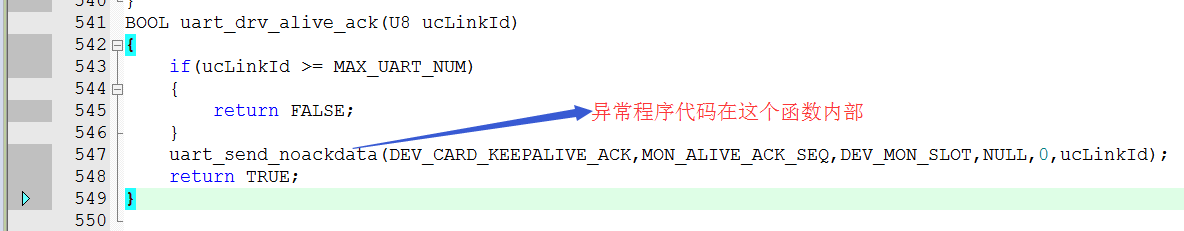

我们用同样的方法在show code at address中输入0x0800427D，找到如下代码段

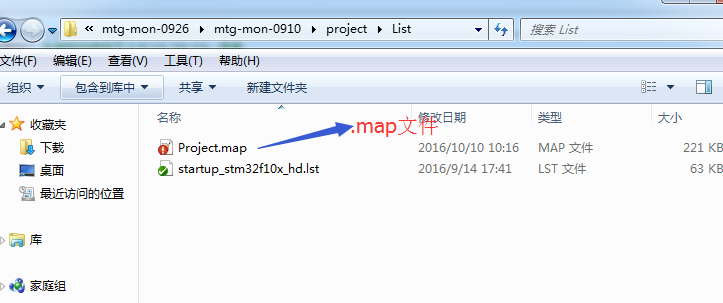

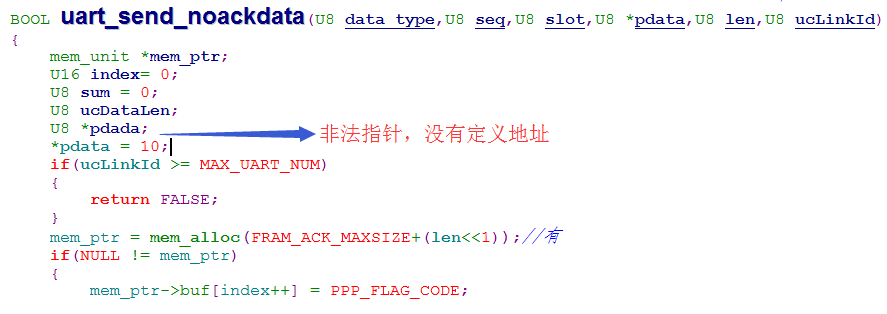

可以发现异常代码就在uart_send_noackdata这个函数里，这个函数里我们定义了一个指针，没有给他分配空间便开始使用了。由此我们掌握了第一种查找异常的方法。只要记录栈里面第21~24以及25到28字节的内容即可方便的找到异常代码。下面介绍使用.map文件查找异常。.map文件在keil工程里面随着程序的编译会自动生成。

、

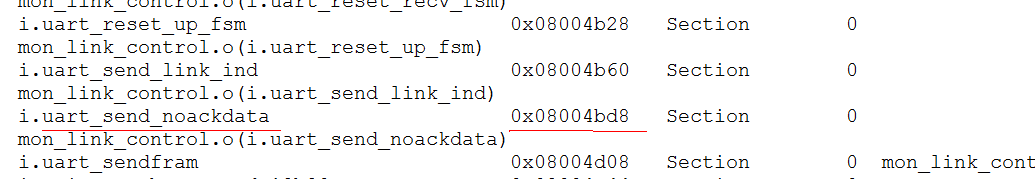

在.map文件里我们查找0x08004BFA，找到了0x08004bd8指示是uart_send_noackdata函数，到此我们找到了异常代码所在的位置。

 由此我们知道我们只要找到栈里面PC(Return address)、xPSR(CPSR或SPSR)寄存器里的内存地址便可以找到异常代码。

CPSR

当前程序状态寄存器 (Current Program State Register)

SPSR

保存的程序状态寄存器 (Saved Program State Register), 有6个,主要是在处理异常的时候使用。

每一种处理器模式下都有一个专用的物理寄存器作为备份的程序状态寄存器SPSR , 当特定的异常发生时,这个物理寄存器负责保存CPSR当前程序状态寄存器的内容, 当异常处理程序返回时,再将内容恢复到当前程序状态器中,继续向下执行原来程序。

PC

程序计数器，是用来计数的，指示指令在存储器的存放位置，也就是个地址信息。
