MTK的东西便宜是真的便宜，好用也相对比较好用，但是总有那么几个地方，让人用着心里就窝火，就MT76x8来说，第一个窝火的地方就是启动跳线选择，非得把串口用作启动跳线，导致调试起来非常麻烦，第二个就是本文要说的SPI问题，此问题分析和测试了很久，主要是关于spi 半双工和全双工的问题。

首先，来看下datesheet关于SPI Master的描述：

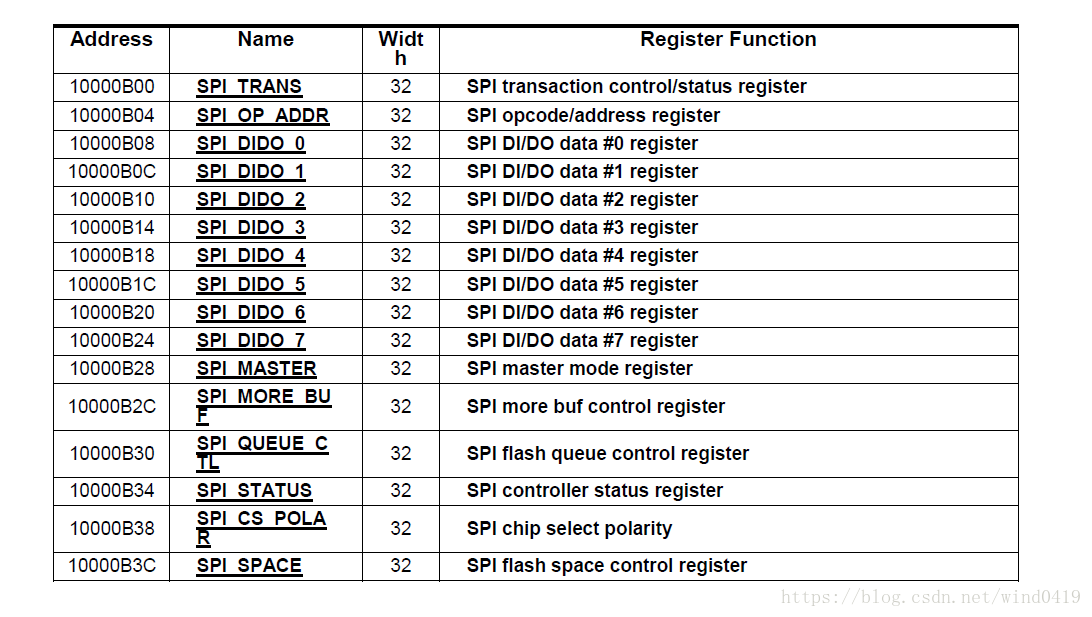

一共就这么几个寄存器：

关于半双工和全双工的描述在SPI_MASTER的BIT10

仅仅只有more_buf_mode=1时，全双工才有效；

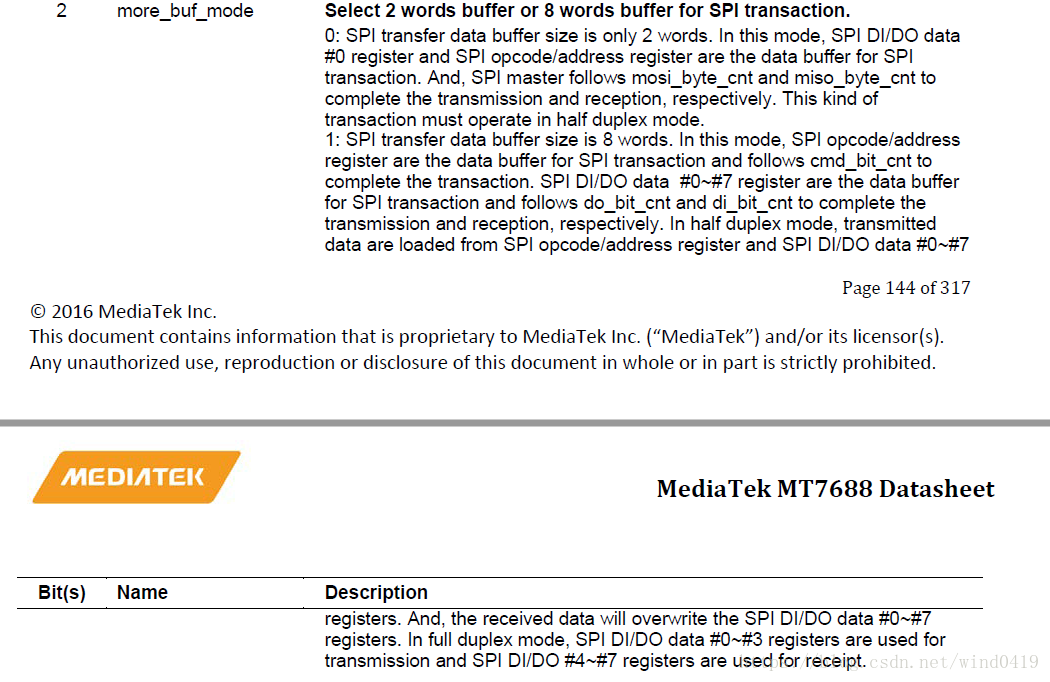

关于more_buf_mode的描述如下：

即当more_buf_mode = 0时，spi控制器的传输数据域最多有2个字节，等于1时，最多有8个字节；此处为什么写传输数据域，不是最
