自动生成UML图工具PlantUML,搞定画图烦恼（大学生写作业必备版）

写在前面：画图画烦了请看这里，点击直接使用，喜欢偷懒的小伙伴可以使用大模型生成plantuml代码哦。

PlantUML 编辑器 | 一个安全免费的工具箱

Toolbox | 一个安全免费的工具箱

下面就是正经的介绍了

一、PlantUML基础介绍

PlantUML是基于文本的开源绘图工具，通过特定的DSL（领域特定语言）生成多种UML图表。其核心优势包括：

• 文本化设计：使用纯文本编写图表，便于版本控制

• 多图表支持：支持类图、时序图、用例图等14种图表类型

• 跨平台兼容：支持Windows/macOS/Linux系统

• 集成扩展性：可与VSCode/IntelliJ等主流IDE集成

• 输出格式多样：支持PNG/SVG/LaTeX等格式导出

二、核心语法速览

1. 类图（Class Diagram）

@startuml
class Car {
  - speed: int
  + accelerate(): void
  + brake(): void
}

class Engine {
  + start()
}

Car "1" *-- "1" Engine
@enduml

2. 时序图（Sequence Diagram）

@startuml
participant User
participant System

User -> System: 登录请求
activate System
System --> User: 认证成功
deactivate System
@enduml

3. 活动图（Activity Diagram）

@startuml
start
:输入用户名密码;
if (验证通过?) then (是)
  :显示主页;
else (否)
  :提示错误信息;
endif
stop
@enduml

4. 组件图（Component Diagram）

@startuml
[Web Server] as WS
[Database] as DB

WS --> DB : JDBC连接
@enduml

三、使用方式

本地安装（推荐开发者）

1. 下载PlantUML JAR包：
   官网下载

2. 安装Graphviz（需配置PATH环境变量）：
   Graphviz官网

3. 运行命令：

   java -jar plantuml.jar diagram.txt

   编辑器集成

• VSCode：安装PlantUML扩展

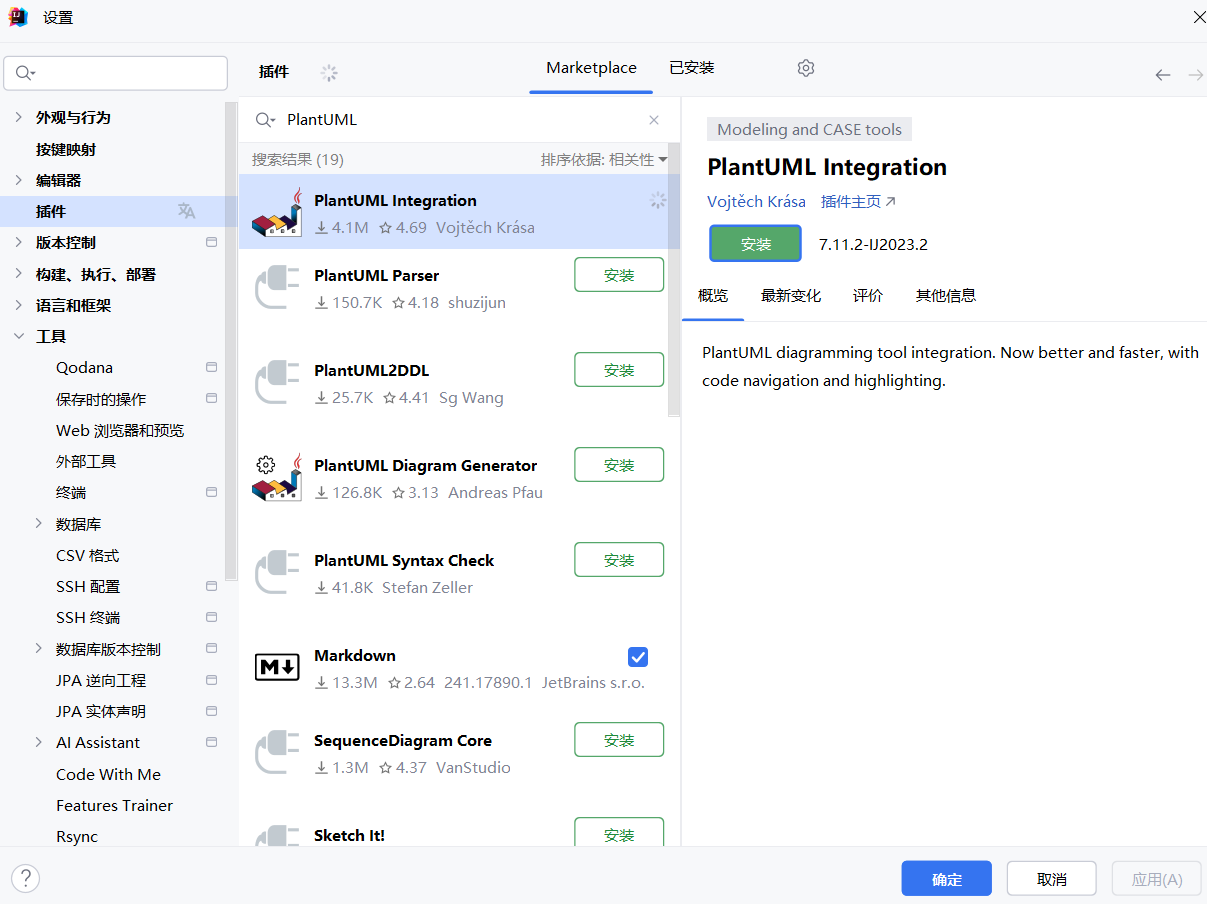

• IntelliJ：通过PlantUML Integration插件

• Eclipse：使用PlantUML Eclipse Plugin

四、最佳实践技巧

1.模板复用：使用!include引入公共模板

!include https://raw.example.com/style.puml

2.皮肤定制：修改颜色/字体等样式

skinparam class {
  BackgroundColor #AliceBlue
  ArrowColor #666
}

3.版本控制：将.puml文件纳入Git管理

4.导出优化：生成矢量图保证清晰度

java -jar plantuml.jar -tsvg diagram.puml

小贴士：遇到复杂图表时，善用官方文档中的示例库：
https://plantuml.com/zh/examples
