UML类库图解说明

一，类的属性表示

加号+：表示public
减号-：表示private
#：表示protected
波浪线~：表示default，包权限
下划线_：表示static
斜体表示抽象

属性的完整表示方式：

可见性 名称：类型[=缺省值]
+ sex:String[=m]

方法的完整表示方式：

可见性 名称(参数列表)[:返回类型]
- clone(Integer time)	[:void]

实例：

在这里插入图片描述

public abstract class Student {
	private String name;
	protected String age;
	public String sex;

	public abstract void study();
	private void clone(Integer time) {
		return;
	}
}

二，类与类间关系

继承（Generalization）：类与类之间的继承关系，接口与接口之间的继承关系
继承使用空心三角形+实线表示

在这里插入图片描述

实现（Realization）:class类实现interface接口的关系
** 空心三角形+虚线**

在这里插入图片描述

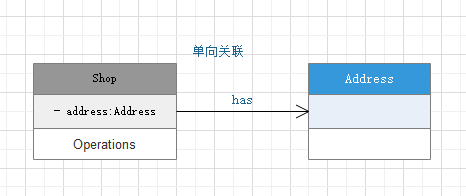

关联（Association)：一种结构化关系，有一对一关系，一对多关系和多对多关系
实线箭头

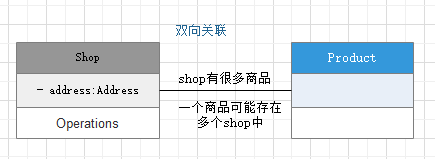

分为单向关联和双向关联和自关联

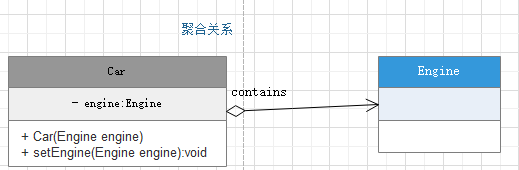

聚合（Aggregation）：弱联系，has-a的关系，两个对象有不同的生命周期
空心的菱形+实线箭头

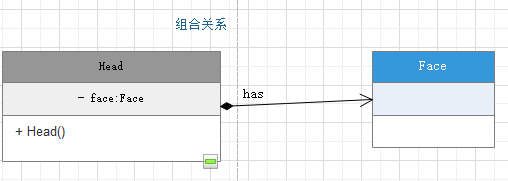

组合(Composition)：强联系，contains-a的关系，体现部分和整体不分离，部分和整体的生命周期一样
实心的菱形+实线箭头

在这里插入图片描述

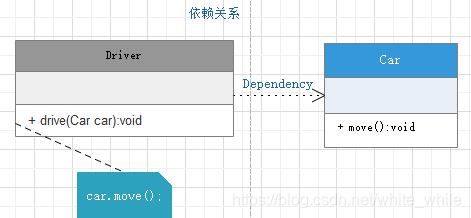

依赖(Dependency)：通过传参，成员变量，构造方法依赖另一个对象的服务时，这两个对象为依赖关系（局部变量，方法参数，A发送消息给B等）
虚线箭头

在这里插入图片描述
