Xilinx ZYNQ系列10款型号IDCODE汇总（2023年7月最新版）

whik1194

已于 2023-07-01 23:10:03 修改

阅读量1.3k

点赞数

文章标签： ZYNQ FPGA Xilinx IDCODE JTAG

于 2023-07-01 22:22:20 首次发布

公众号：电子电路开发学习。本文为原创文章，转载请注明来源：

本文链接：https://blog.youkuaiyun.com/whik1194/article/details/131495325

版权

FPGA 专栏收录该内容

41 篇文章

订阅专栏

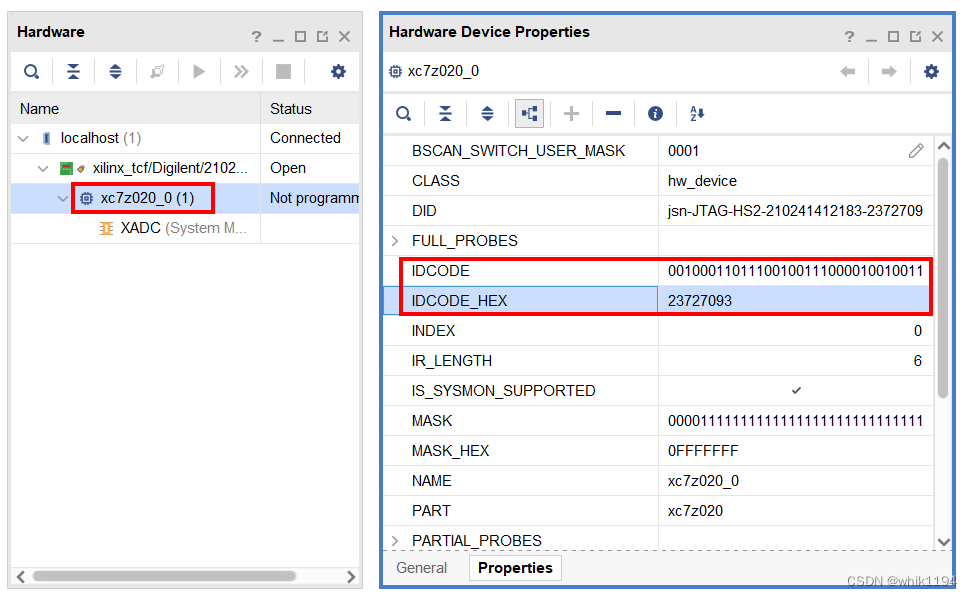

文章提供了Zynq-7000系列的不同设备IDCODE定义，如XC7Z007到XC7Z1000，强调了通过JTAG接口读取IDCODE来验证设备正确性的方法。XilinxFPGA芯片的IDCODE获取方法也在相关文章中提及。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

ZYNQ系列产品选型手册：zynq-7000-product-selection-guide

/* Zynq Devices. */
#define IDCODE_XC7Z007        0x03723093
#define IDCODE_XC7Z010        0x03722093
#define IDCODE_XC7Z012        0x0373C093
#define IDCODE_XC7Z014        0x03728093
#define IDCODE_XC7Z015        0x0373B093
#define IDCODE_XC7Z020        0x03727093
#define IDCODE_XC7Z030        0x0372C093
#define IDCODE_XC7Z035        0x03732093
#define IDCODE_XC7Z045        0x03731093
#define IDCODE_XC7Z100        0x03736093

#define IDCODE_ZYNQ_NUM_DEVICES      10
