该博客介绍了一个名为Screw的框架，用于快速生成数据库文档，支持多种数据库如MySQL、Oracle等，并能导出为HTML、Word、Markdown格式。通过简单的Maven配置和Java代码，可以自定义数据源、生成配置和模板，实现数据库结构文档的自动化生成。

框架

https://github.com/yanggit2019/screw

数据库支持

MySQL
MariaDB
TIDB
Oracle
SqlServer
PostgreSQL
Cache DB

文档生成支持

html
word
markdwon

截图示例

在这里插入图片描述

开箱使用

pom

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>org.zhangy</groupId>
    <artifactId>GenerateDbDoc</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
    </properties>
    <dependencies>
        <!--screw-->
        <dependency>
            <groupId>cn.smallbun.screw</groupId>
            <artifactId>screw-core</artifactId>
            <version>1.0.5</version>
        </dependency>
        <!-- HikariCP -->
        <dependency>
            <groupId>com.zaxxer</groupId>
            <artifactId>HikariCP</artifactId>
            <version>3.4.5</version>
        </dependency>
        <!--MySQL-->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>8.0.20</version>
        </dependency>
        <dependency>
            <groupId>cn.hutool</groupId>
            <artifactId>hutool-core</artifactId>
            <version>5.7.18</version>
        </dependency>
    </dependencies>
</project>

主类

public class GenerateDoc {
    /**
     * 生成文件的结果路径
     */
    public static final String RESULT_PATH = "/Users/zhang/IdeaProjects/GenerateDbDoc/src/main/resources/doc/default";
    /**
     * 要生成的表名称
     */
    public static final String TABLE_NAMES_TXT = "tableNames.txt";

    public static void main(String[] args) {
        generateDoc(EngineFileType.WORD);
        generateDoc(EngineFileType.MD);
        generateDoc(EngineFileType.HTML);
    }

    private static void generateDoc(EngineFileType type) {
        // 1.获取数据源
        DataSource dataSource = getDataSource();
        // 2.获取数据库文档生成配置（文件路径、文件类型）
        EngineConfig engineConfig = getEngineConfig(type, RESULT_PATH);
        // 3.获取数据库表的处理配置，可忽略
        ProcessConfig processConfig = getProcessConfig();
        // 4.Screw 完整配置
        Configuration config = getScrewConfig(dataSource, engineConfig, processConfig);
        // 5.执行生成数据库文档
        new DocumentationExecute(config).execute();
    }

    /**
     * 获取数据库源
     */
    private static DataSource getDataSource() {
        //数据源
        HikariConfig hikariConfig = new HikariConfig();
        hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
        hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/db?useUnicode=true&characterEncoding=utf-8&useSSL=false&serverTimezone=Asia/Shanghai");
        hikariConfig.setUsername("root");
        hikariConfig.setPassword("root");
        //设置可以获取tables remarks信息
        hikariConfig.addDataSourceProperty("useInformationSchema", "true");
        hikariConfig.setMinimumIdle(1);
        hikariConfig.setMaximumPoolSize(2);
        return new HikariDataSource(hikariConfig);
    }


    /**
     * 获取文件生成配置
     *
     * @param type 生成文件类型
     * @param path 生成文件路径
     * @return EngineConfig
     */
    private static EngineConfig getEngineConfig(EngineFileType type, String path) {

        return EngineConfig.builder()
                //生成文件路径
                .fileOutputDir(path)
                //打开目录
                .openOutputDir(true)
                //文件类型
                .fileType(type)
                //生成模板实现
                .produceType(EngineTemplateType.freemarker)
                //自定义文件名称
                .fileName("数据库结构文档").build();
    }

    /**
     * 获取数据库表的处理配置，可忽略，可以配置表前缀，尾缀
     */
    private static ProcessConfig getProcessConfig() {
        String filePath = GenerateDoc.class.getClassLoader().getResource(TABLE_NAMES_TXT).getFile();
        List<String> tableList = FileUtil.readUtf8Lines(filePath);
        return ProcessConfig.builder()
                // 指定只生成的表集合
                .designatedTableName(tableList)
                //忽略的表集合
                .ignoreTableName(new ArrayList<>())
                .build();
    }

    private static Configuration getScrewConfig(DataSource dataSource, EngineConfig engineConfig, ProcessConfig processConfig) {
        return Configuration.builder()
                //版本
                .version("1.0.0")
                //描述
                .description("数据库设计文档生成")
                //数据源
                .dataSource(dataSource)
                //生成配置
                .engineConfig(engineConfig)
                //生成配置
                .produceConfig(processConfig).build();
    }
}

自定义模板

模板修改

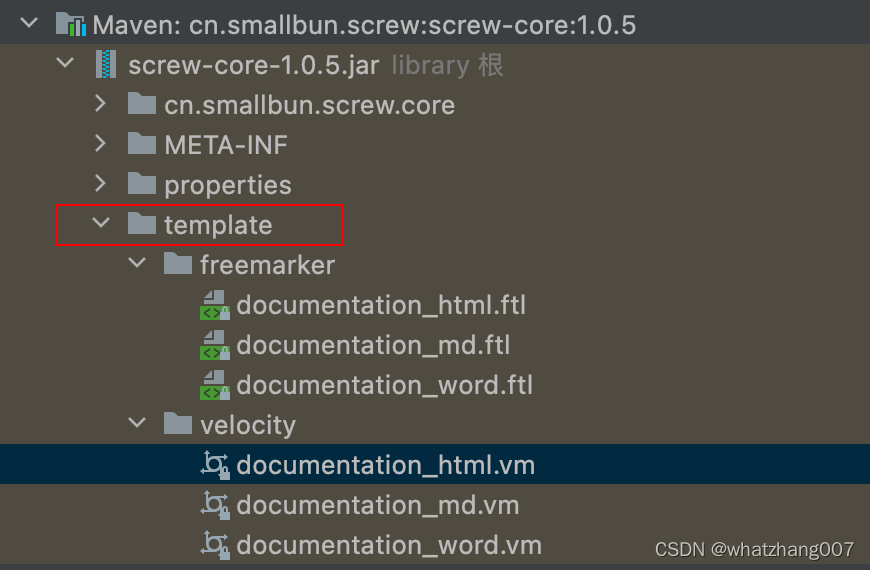

两种类型，freemarker和velocity，将这两种模板拷贝后修改为自己的样式
在这里插入图片描述

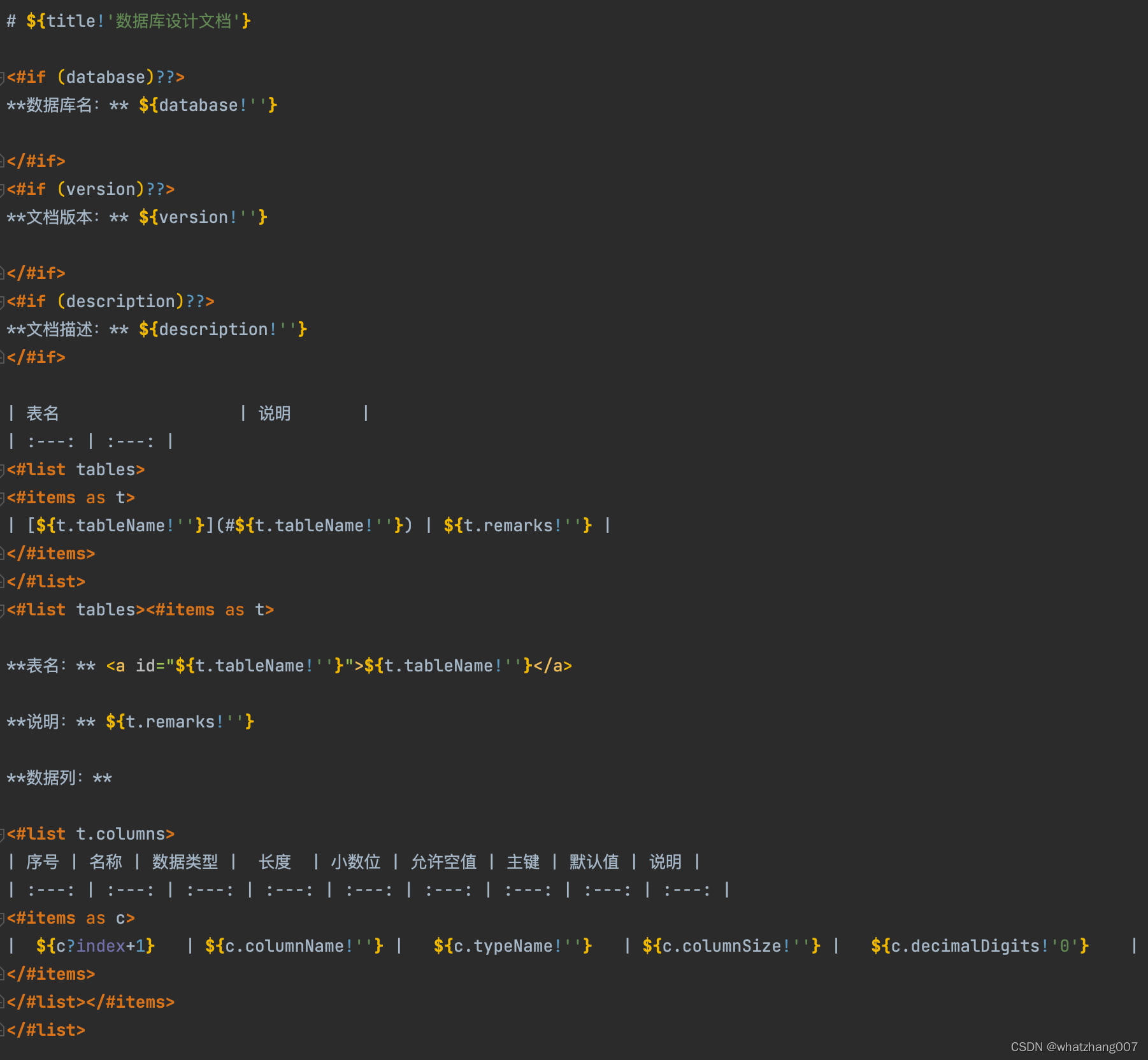

比如Markdown

/**
  * 获取文件生成配置
  * @param type 生成文件类型
  * @param customTemplatePath 自定义模板文件路径
  * @param path 生成文件路径
  * @return
  */
 private static EngineConfig getEngineConfig(EngineFileType type, String customTemplatePath, String path) {
     return EngineConfig.builder()
             //生成文件路径
             .fileOutputDir(path)
             //打开目录,生成接收后会自动打开结果目录
             .openOutputDir(true)
             //文件类型
             .fileType(type)
             //生成模板实现
             .produceType(EngineTemplateType.freemarker)
             //自定义模板文件路径
             .customTemplate(customTemplatePath)
             //自定义文件名称
             .fileName("数据库结构文档").build();
 }
