[HCNA]VLAN配置Trunk接口

实验目的 1.掌握Trunk端口的配置
2.掌握Trunk端口允许所有VLAN通过的配置方法
3.掌握Trunk端口允许特定VLAN通过的配置方法
4.理解干道链路的应用场景

实验仪器 eNSP
实验原理 研发部的PC1 PC3之间能够ping通 市场部的PC2 PC4之间能够ping通 其它不可通

实验过程及结论：
VLAN的划分配置Trunk接口

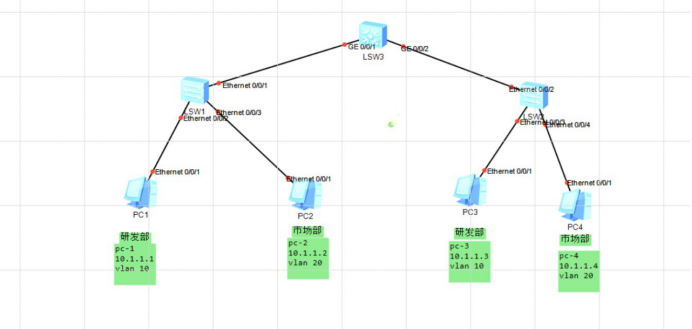

1拓扑图

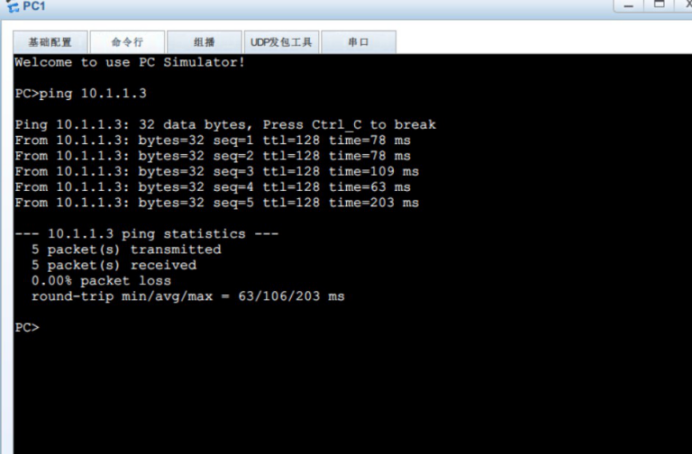

1vlan划分前测试pc1pingpc3

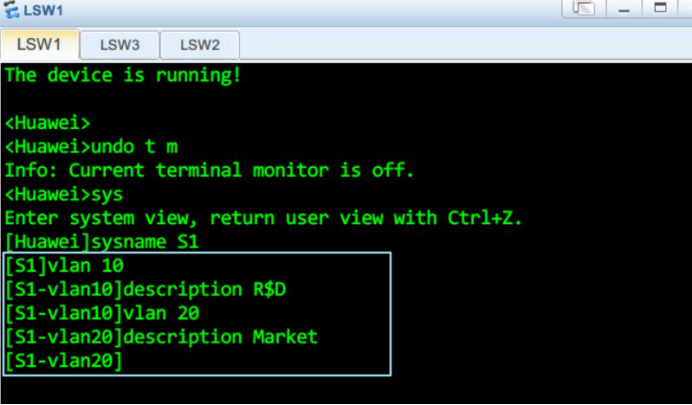

1.S1的vlan创建

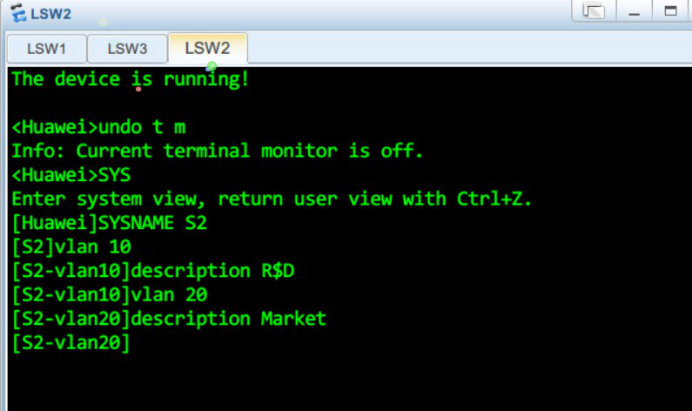

1.2S2的vlan创建

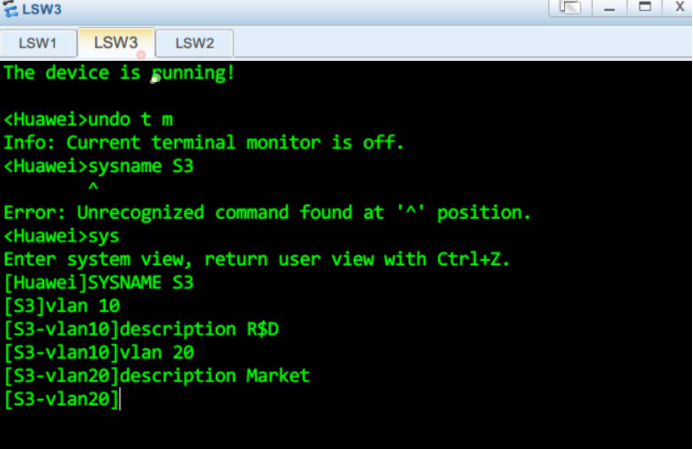

1.3S3的vlan创建

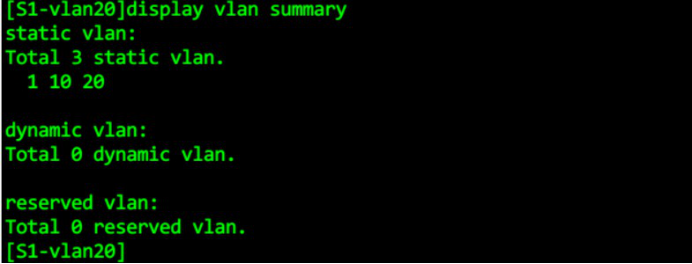

2.S1的vlan划分信息

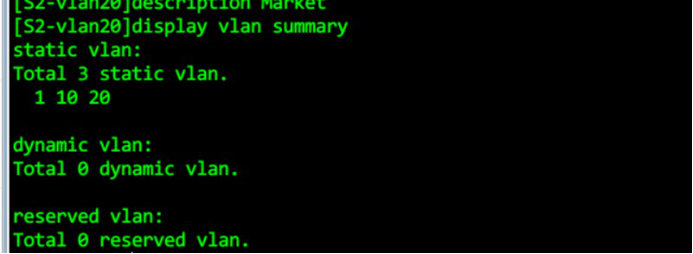

2.1S2的vlan划分信息

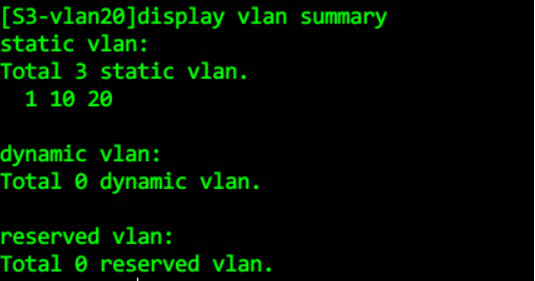

2.2S3的vlan划分信息

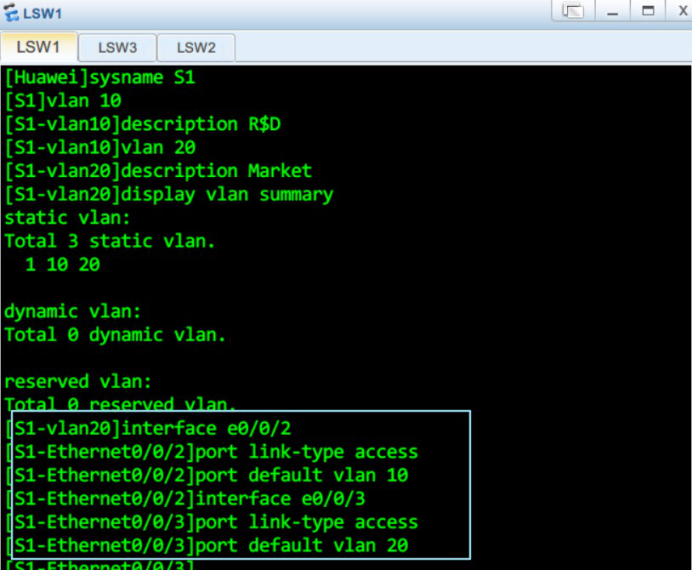

3.S1配置e2e3口为access口

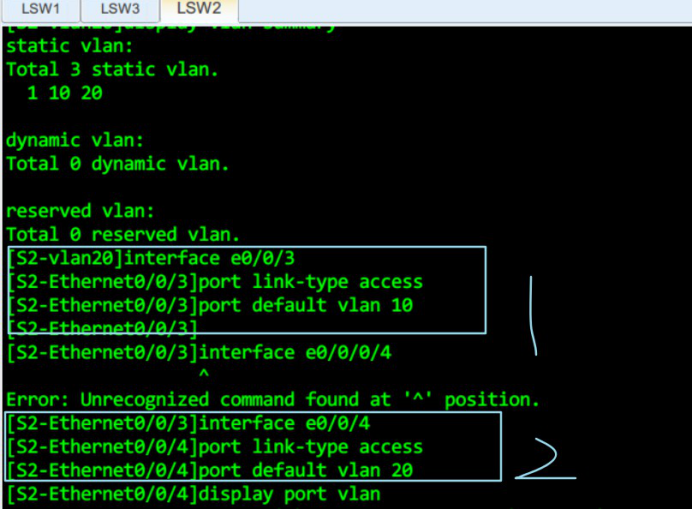

3.S2配置e3e4口为access

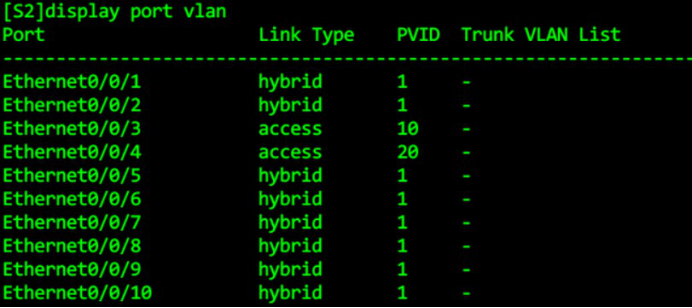

4.1S2端口VLAN接口配置状况

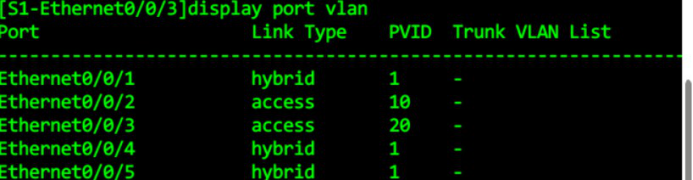

4.S1端口VLAN接口配置状况

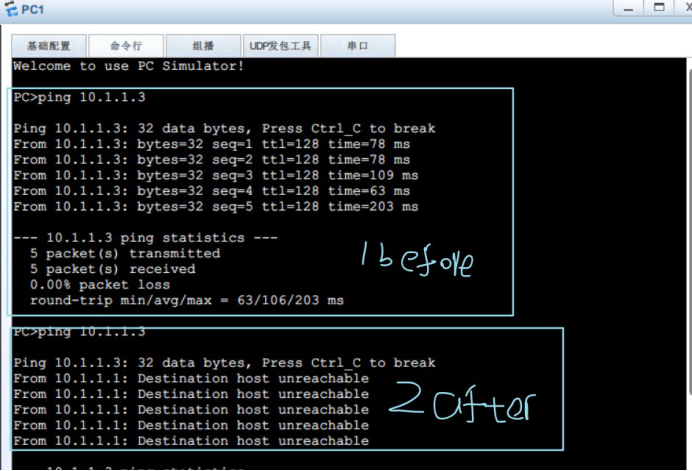

5vlan划分后PC1pingPC3不通

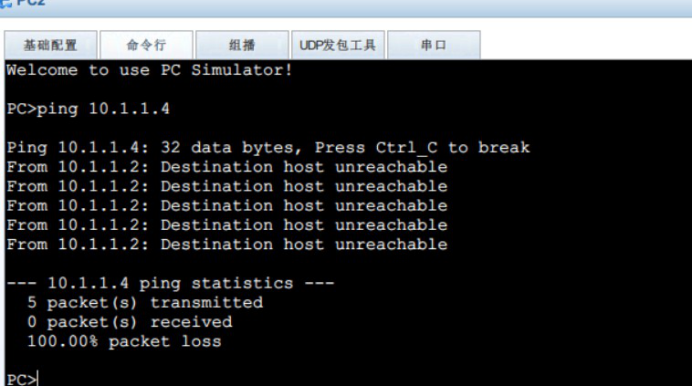

5vlan划分后PC2pingPC4不通

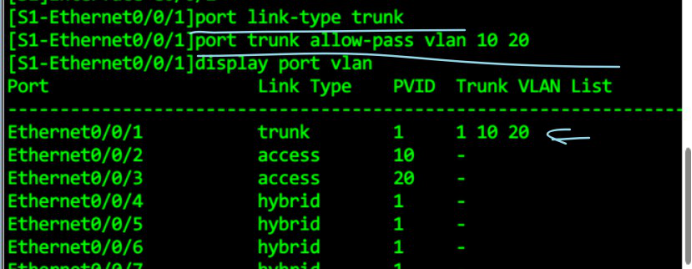

6.1S1配置E1为Trunk

6.1S2配置E2为Trunk

6.S3配置G1G2为Trunk

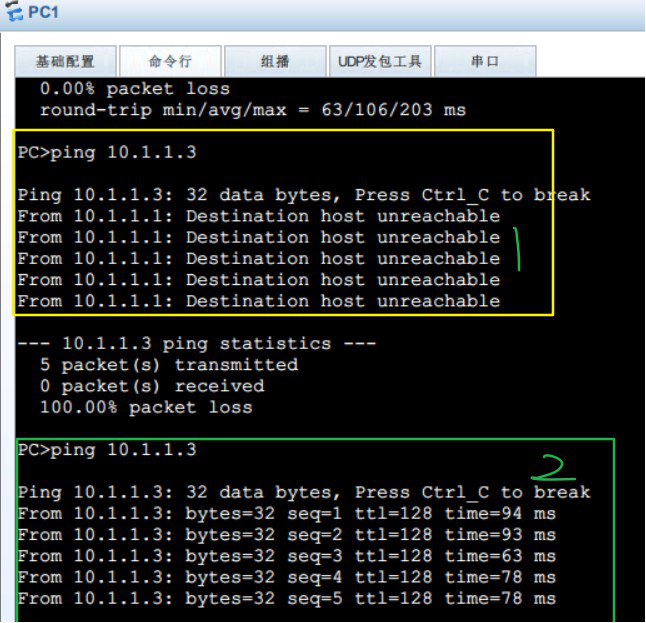

7PC1配置Trunk后PC1和PC3通

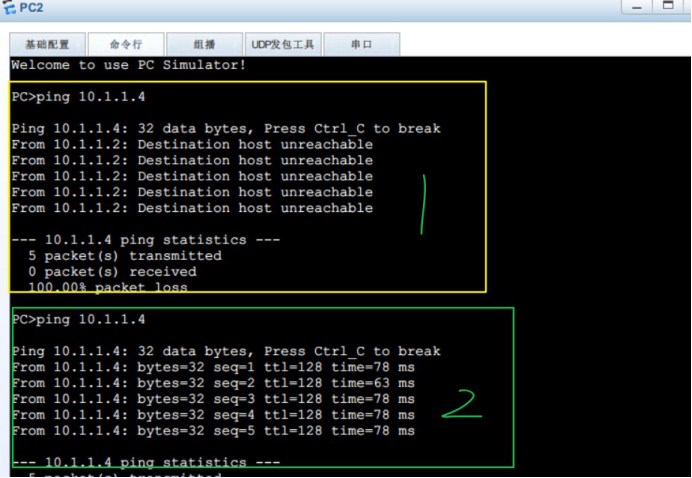

7PC2配置Trunk后PC2和PC4通

验证成功 VLAN划分成功
