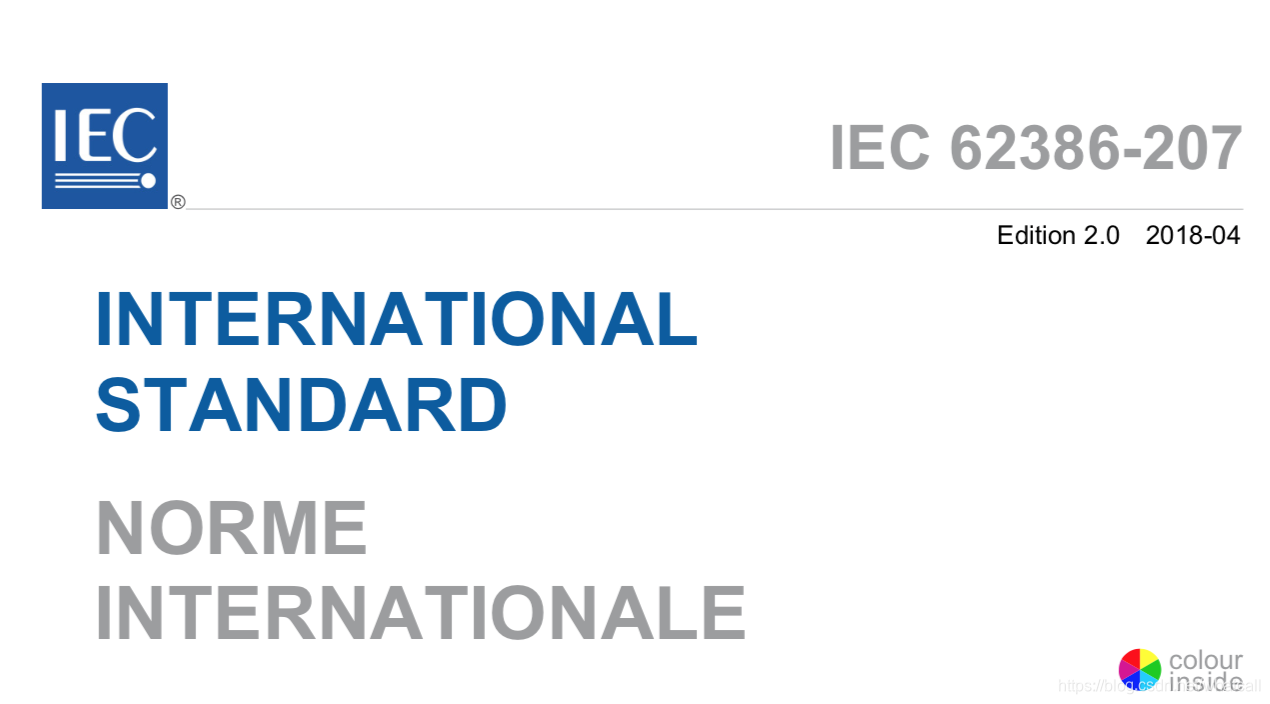

DALI最新的标准协议主要是指IEC 62386标准协议簇的标准文件。 另外欧洲各国也有发布对应的标准，内容和IEC 保持一致，如 英国BS EN，德国DIN EN等。不同组织发布的标准以Edition版本为参照标准，而非发表年份，因为同一版本可能不同组织发布的年份不同。后续会有文章解读这些标准协议的组成结构，请关注。



1xx为通用规范， 2xx为Control Gear的细分规范，3xx为Control Device细分规范。部分标准简单说明如下：

• -101 DALI 系统总体需求

• -102 Control Gear（控制装置）通用需求

• -103 Control Device （控制设备）通用需求

• -207 LED Module 需求

• -209 调色装置需求

目前的标准状态（统计截止到2018年底）。Ed1.0表示标准版本为1.0，-CD为正式发布前的征求意见稿。



部分	名称	前一版本	最新版本	最新发 布时间
101	General requirements  - System components	Ed2.0-2014	Ed2.1-2018	2018-05
102	General requirements  - Control gear	Ed2.0-2014	Ed2.1-2018	2018-09
103	General requirements  - Control devices	Ed1.0-2014	Ed1.1-2018	2018-09
104	General requirements  - Wireless and alternative wired system components		Ed1.0-CD	2018-06-15
105	General requirements  - Firmware update		In Progress
206	Particular  requirements for control gear - Conversion from digital signal into d.c.  voltage (device type 5)		Ed1.0-2009	2009-11
207	Particular  requirements for control gear - LED module (device type 6)	Ed1.0-2009	Ed2.0-2018	2018-4
208	Particular  requirements for control gear - Switching function (device type 7)		Ed1.0-2009	2009-6
209	Particular  requirements for control gear - Colour control (device type 8)		Ed1.0-2011	2011-6
216	Particular  requirements for control gear - Load referencing (device type 15)		Ed1.0-2018	2018-4
217	Particular  requirements for control gear - Thermal gear protection (device type 16)		Ed1.0-2018	2018-3
218	Particular  requirements for control gear - Dimming curve selection (device type 17)		Ed1.0-2018	2018-3
219	Particular  requirements for control gear - Power measurement (device type 18)		In Progress
220	Particular  requirements for control gear - Central supplied DC emergency operation  (device type 19)		Ed1.0-CD	2016-05-27
221	Particular  requirements for control gear - Demand response (device type 20)		Ed1.0-2018	2018-06
222	Particular  requirements for control gear - Thermal lamp protection (device type 21)		Ed1.0-2018	2018-4
223	Particular  requirements for control gear - Light output compensation over lifetime  (device type 22)		In Progress
224	Particular  requirements for control gear - Integrated light source (device type 23)		Ed1.0-2018	2018-03
225	Particular  requirements for control gear - Colour Tc (device type 24)		In Progress
226	Particular  requirements for control gear - Colour xy (device type 25)		In Progress
301	Particular  requirements - Input devices - Push buttons		Ed1.0-2017	2017-05
302	Particular  requirements - Input devices - Absolute input devices		Ed1.0-2017	2017-05
303	Particular  requirements - Input devices - Occupancy sensor		Ed1.0-2017	2017-05
304	Particular  requirements - Input devices - Light sensor		Ed1.0-2017	2017-05
305	Particular  requirements - Input devices - Colour sensor		Future
307	Particular  requirements - Input devices - Relative input devices		In progress
332	Particular  requirements - Input devices - Feedback		Ed1.0-2017	2017-12
333	Particular  requirements  for control devices -  Manual configuration (feature type 33)		Ed1.0-2018	2018-04
