电感基础回顾及在电容式传感器的测量电路中的应用

 经典电磁学集大成者是麦克斯韦，不过 本文不回顾麦克斯韦方程组，而是基于中学物理总结电感器的几个概念。

• 自感
• 感抗
• 振荡电路
• 谐振电路
• 电容式传感器的测量电路中的应用

开篇一张图吧

电感：

通直流 阻交流

通低频 阻高频

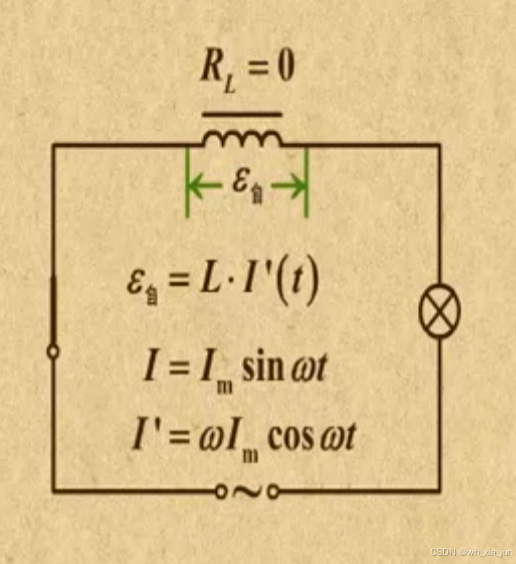

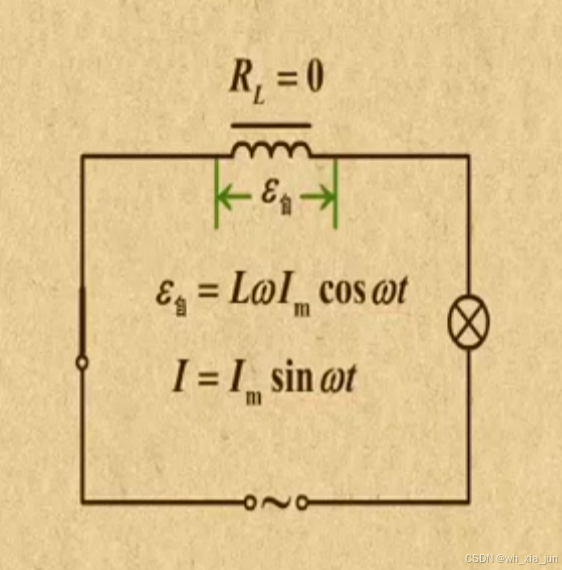

原因 如下图：

感抗：



上图中导数带入图中第一行公式：

逐步推导得出下图： 交流电路有效值一般是其最大值(2^1/2)/2。

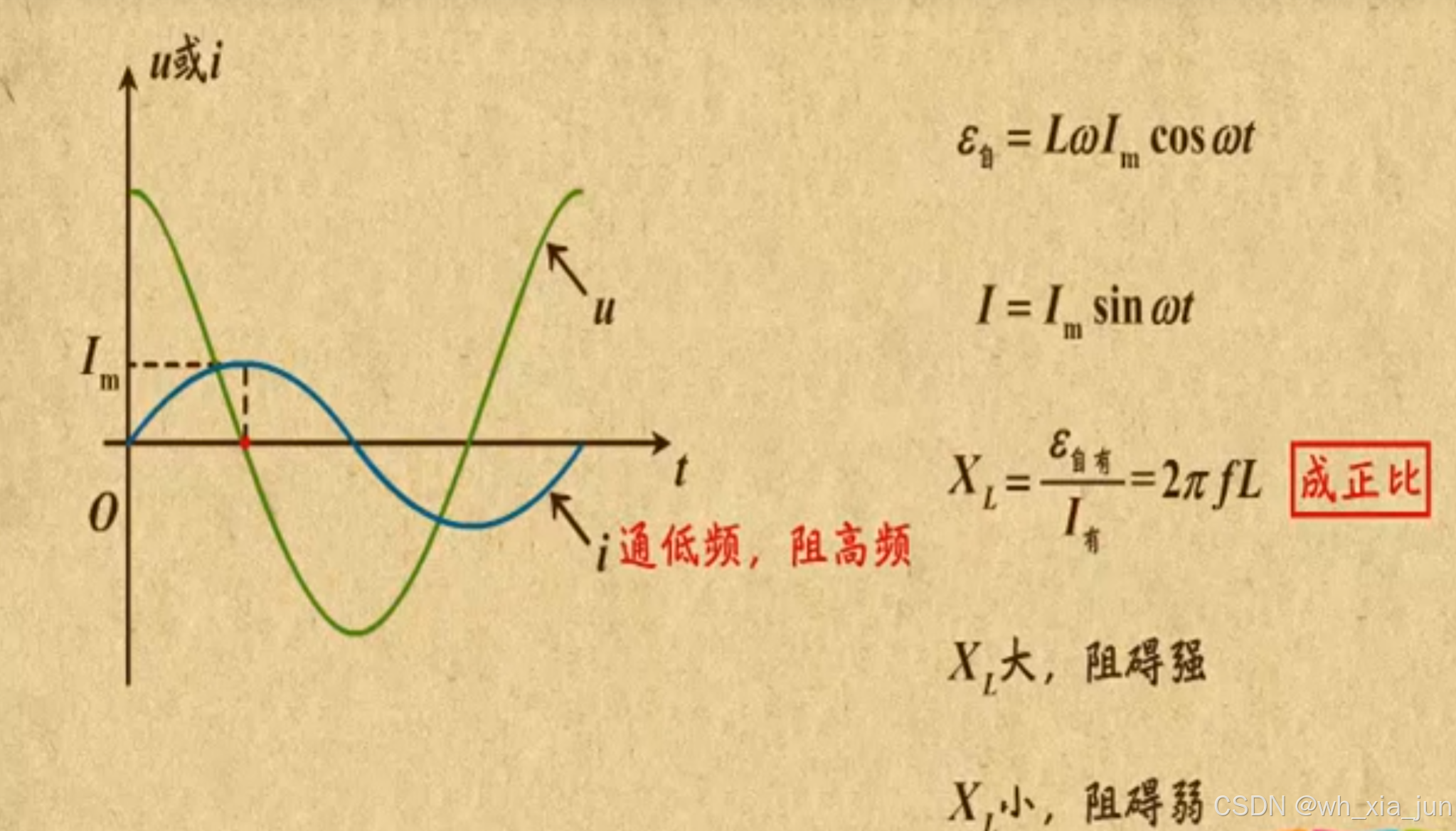

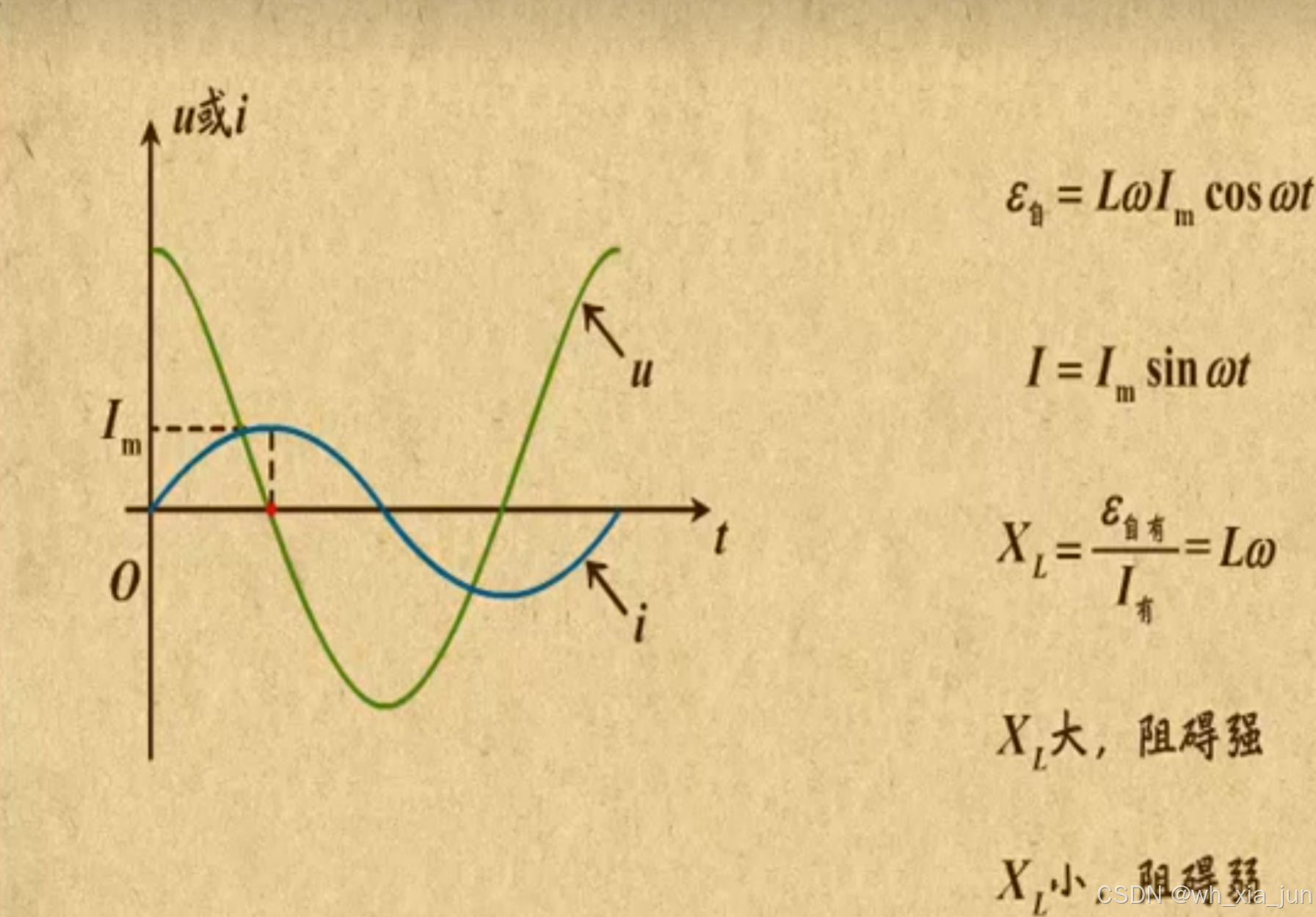

 （感抗波形）

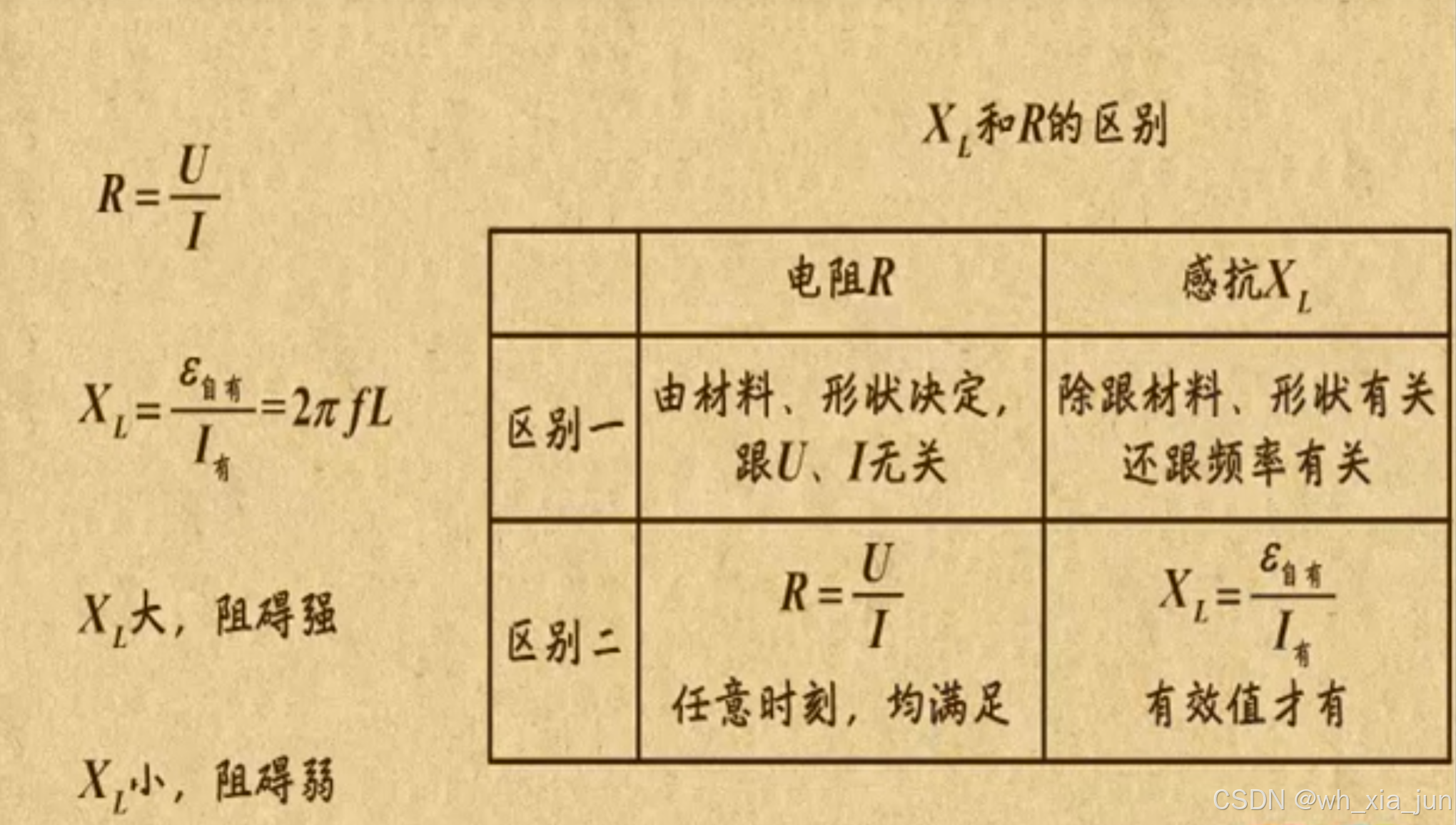

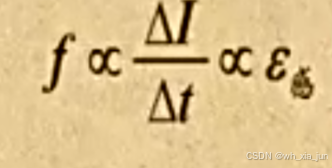

感抗结论：

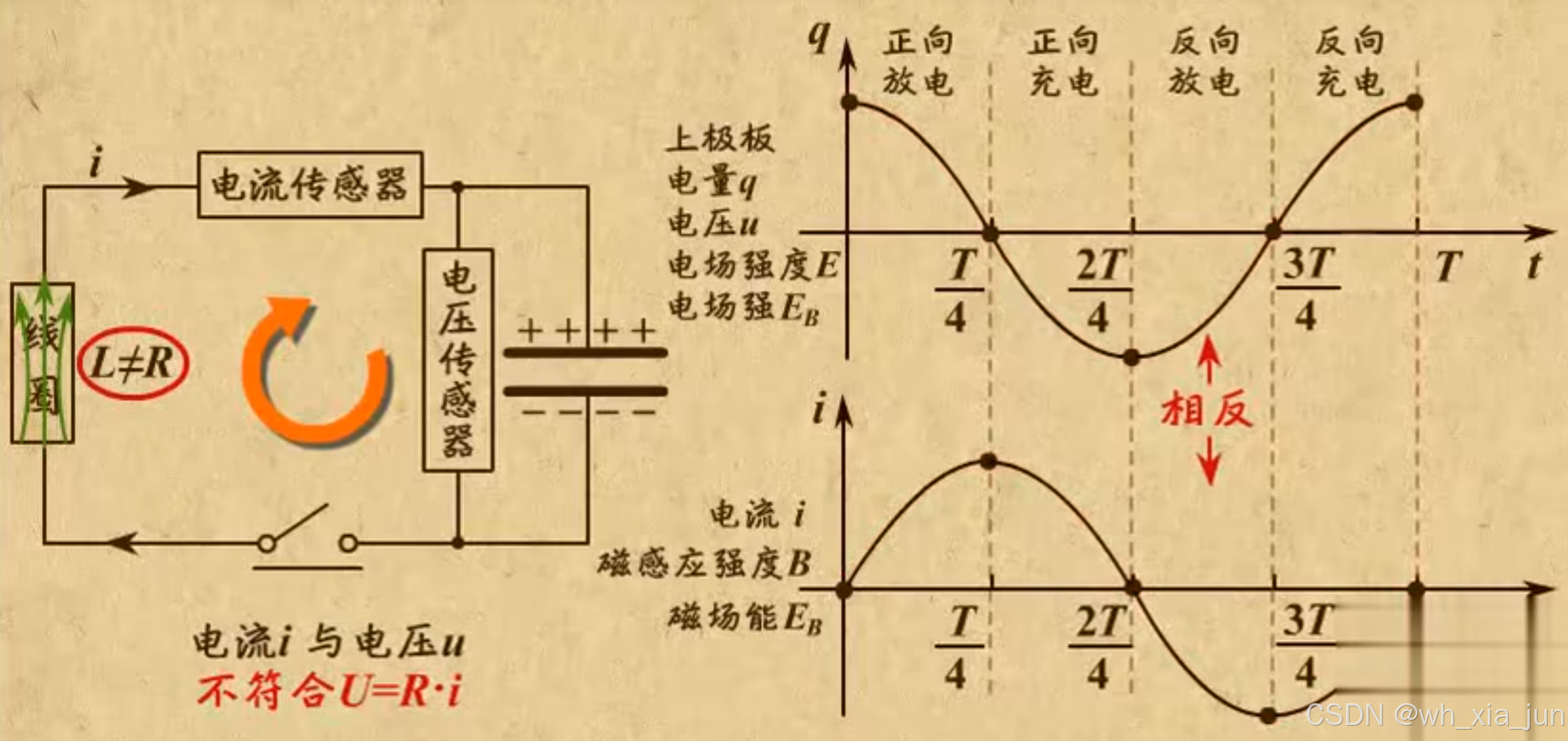

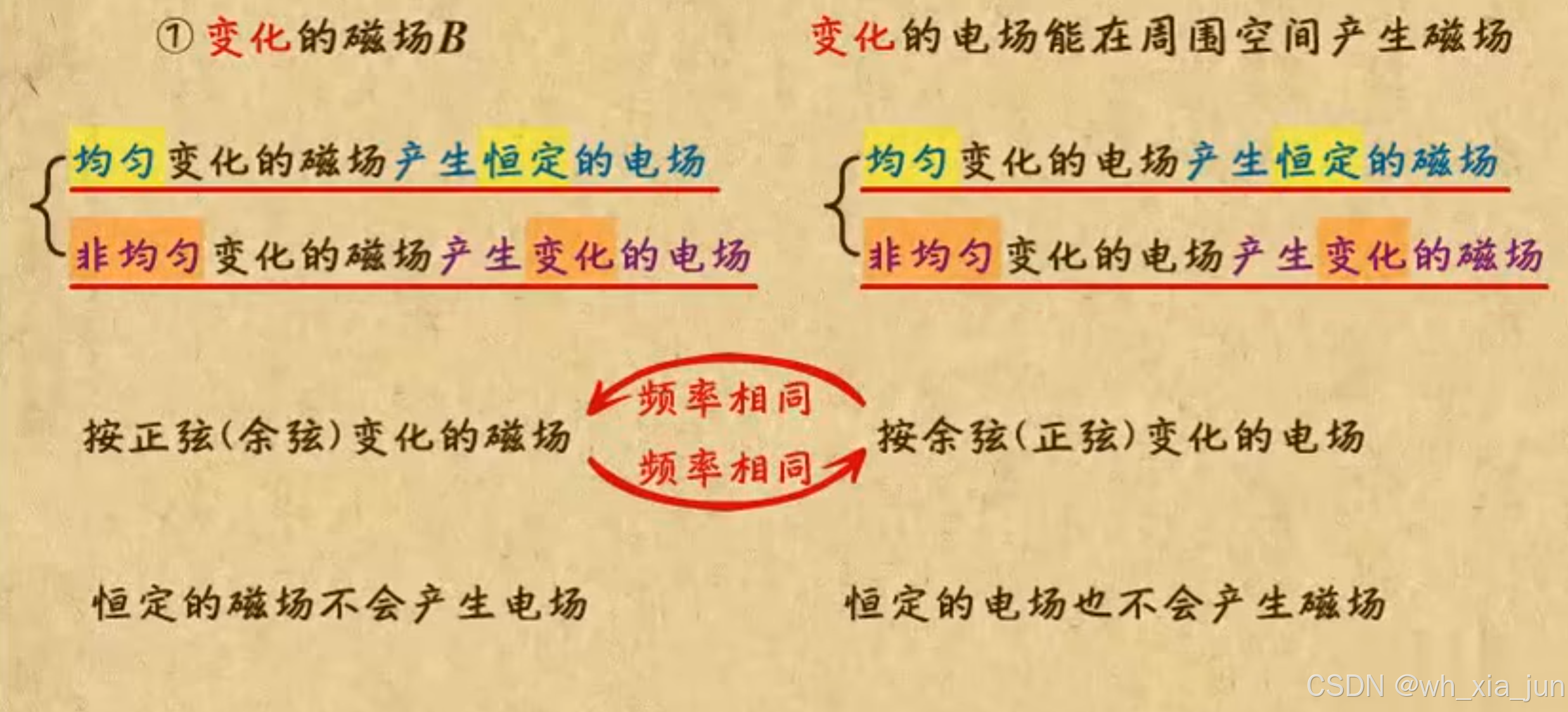

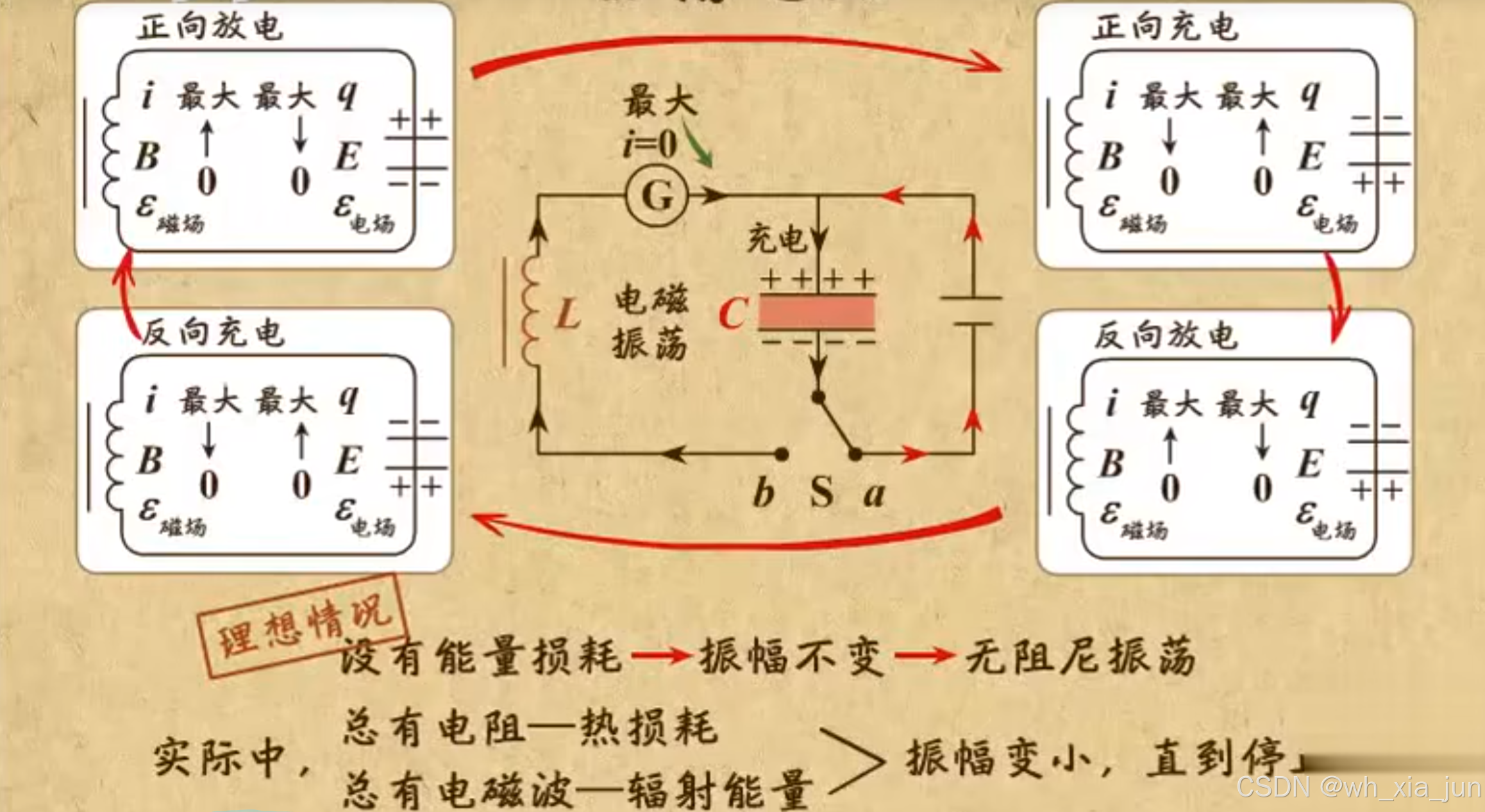

 震荡电路：电场与磁场相互转换

 LC电路不能套欧姆定律：

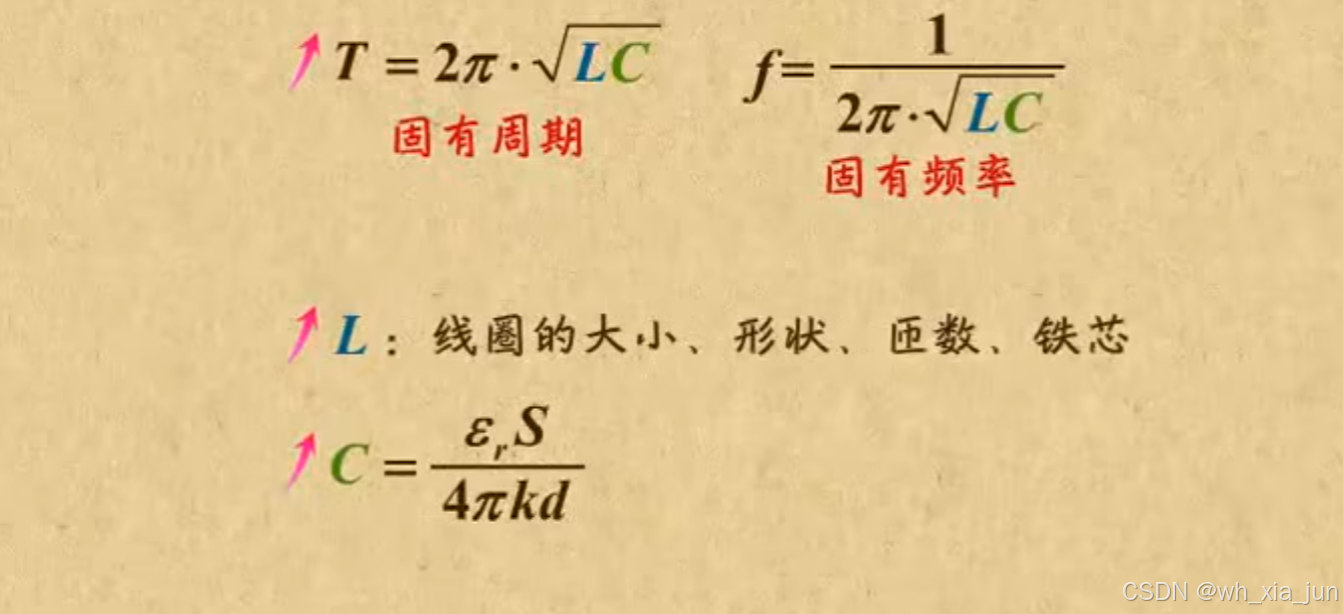

 震荡频率如下：

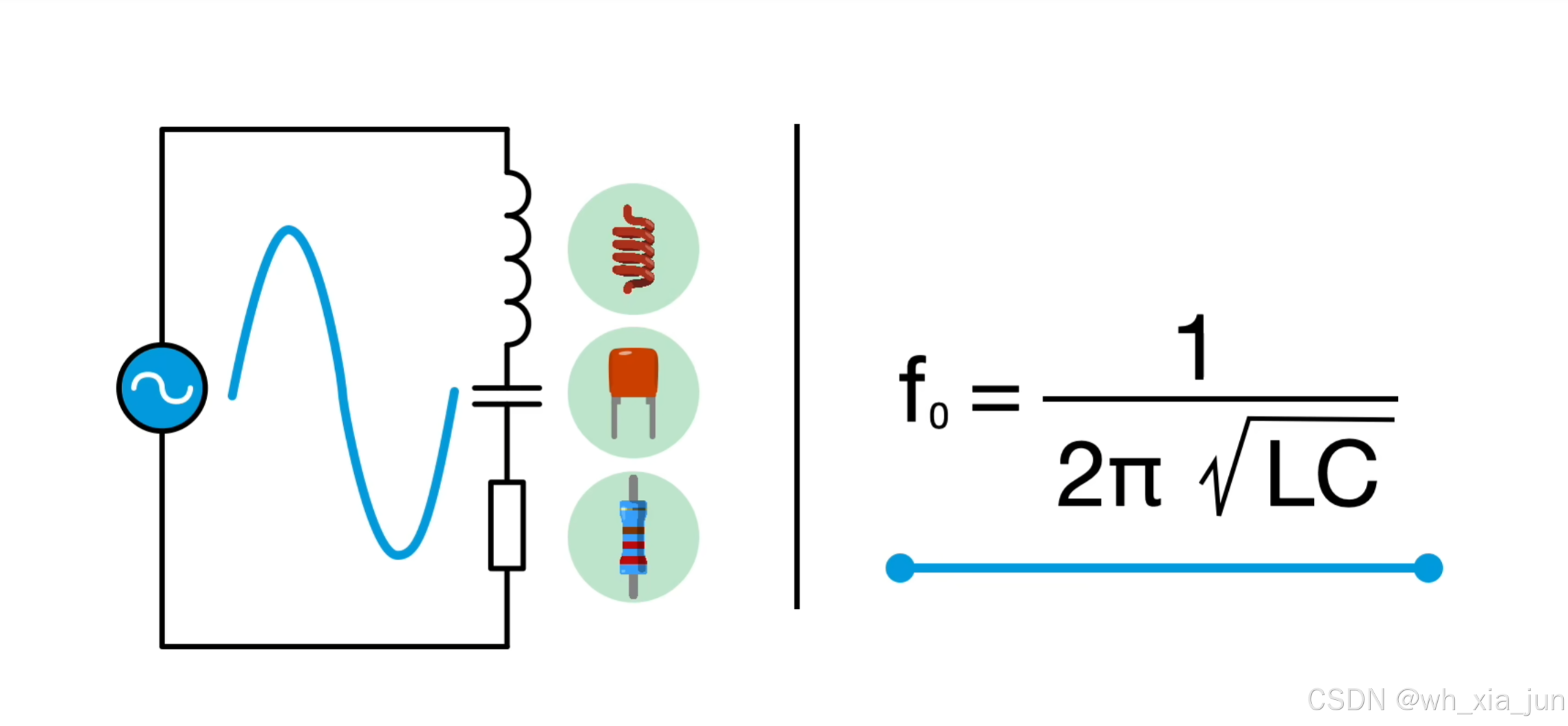

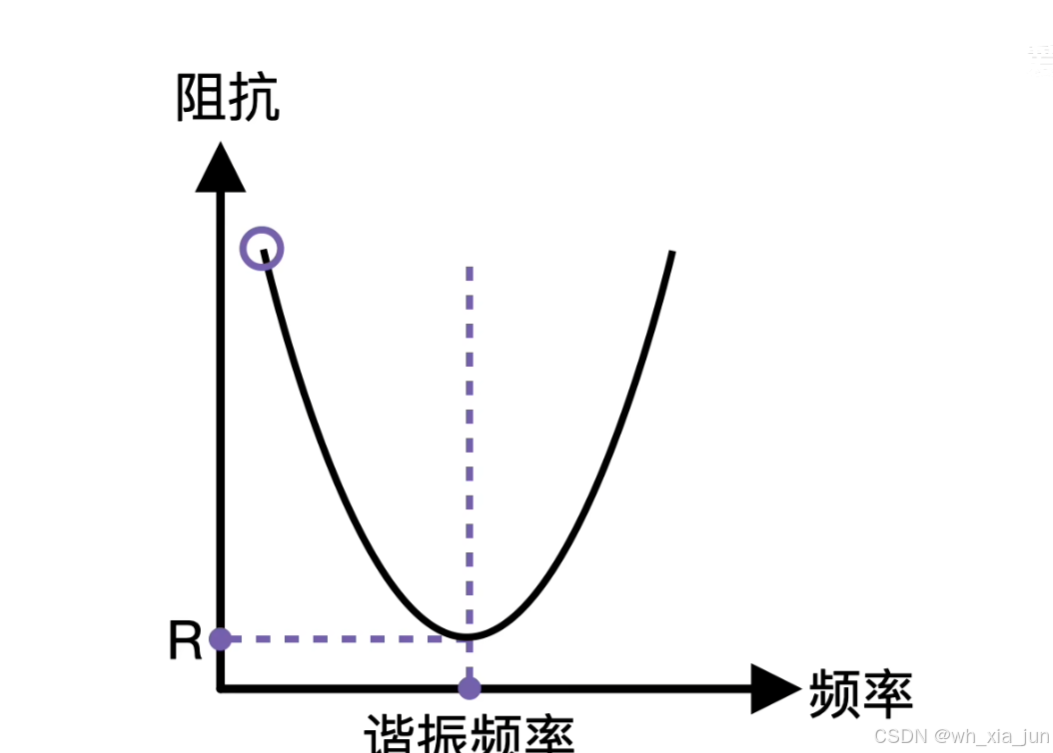

串联谐振：

（固有频率）

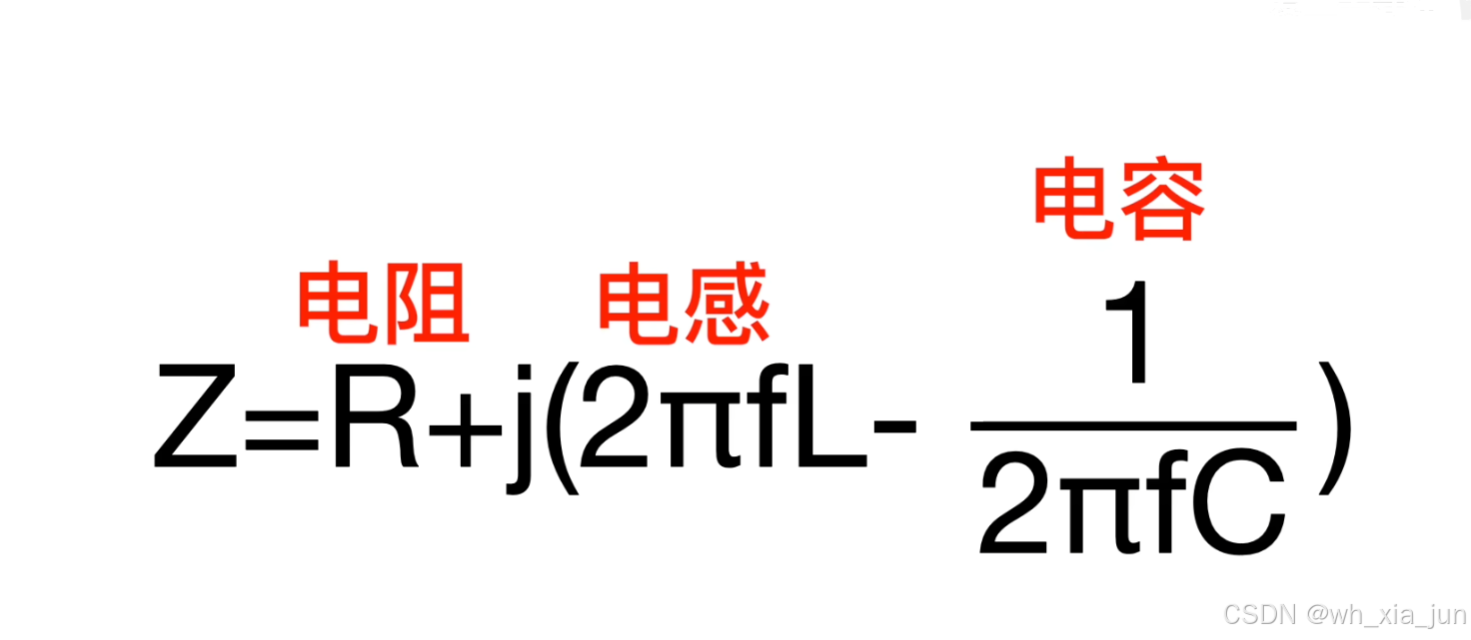

（总阻抗，固有频率可有这个公式推导出来）

LC并联谐振：

和串联谐振不一样！

当输入信号是谐振频率的时候，LC并联线路相当于开路！ 这个可以自己去推导去。

（谐振频率下 LC电路相当于断路）

作用：电感在电路中可以储能和滤波

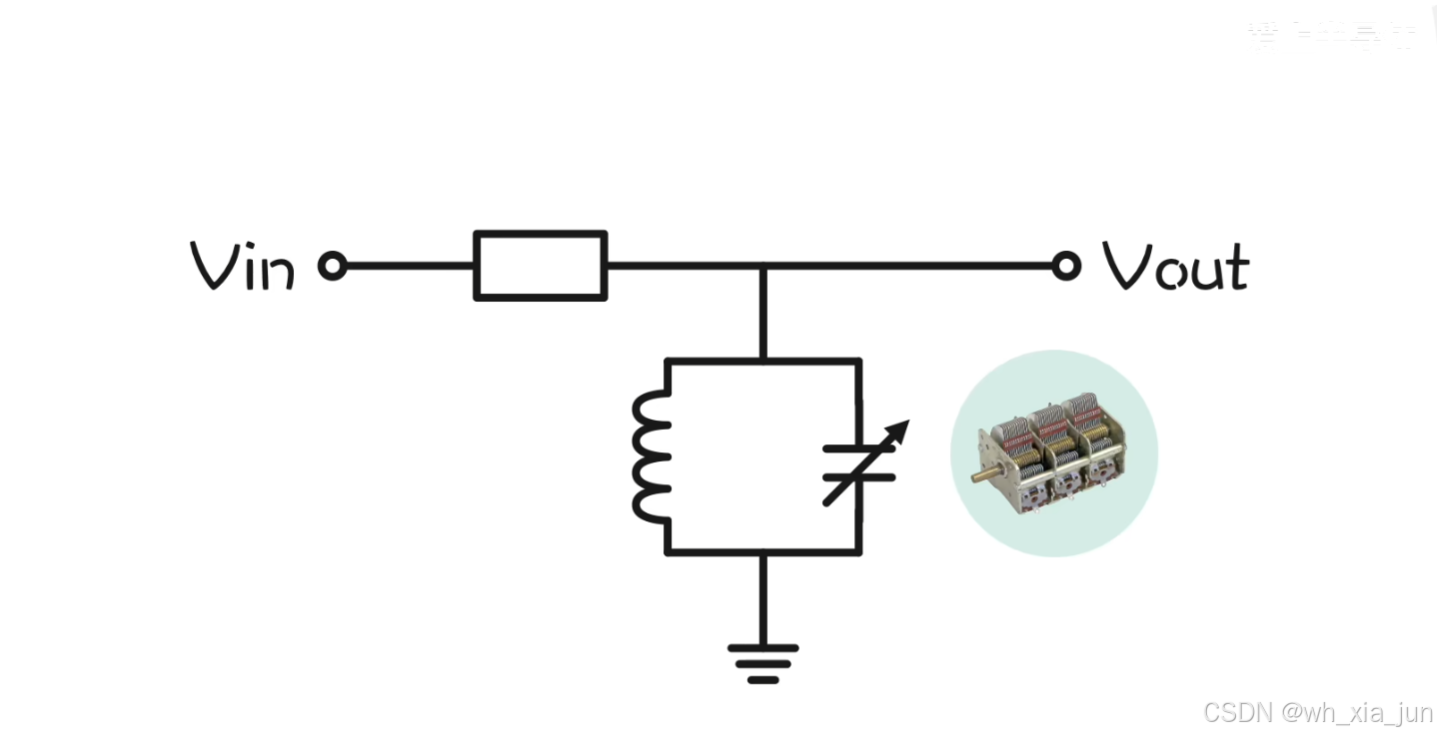

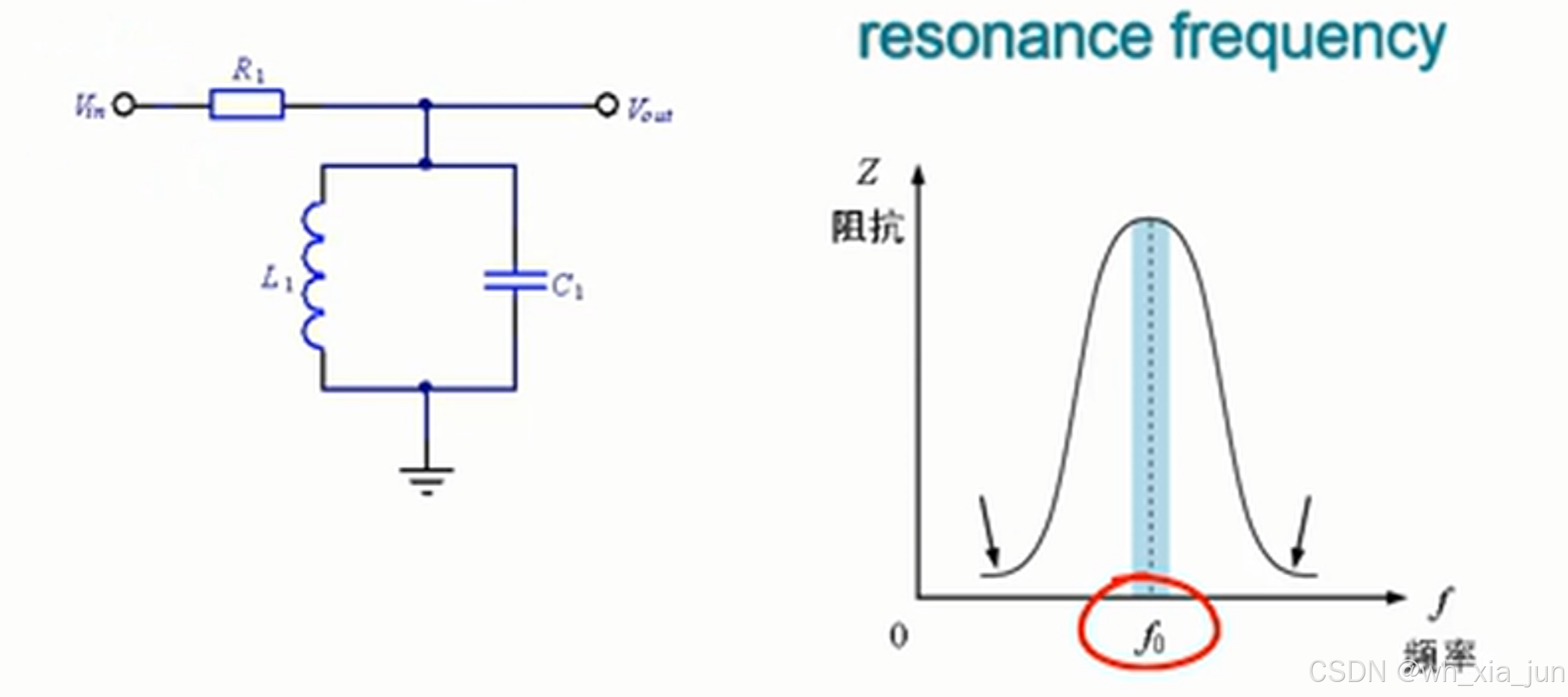

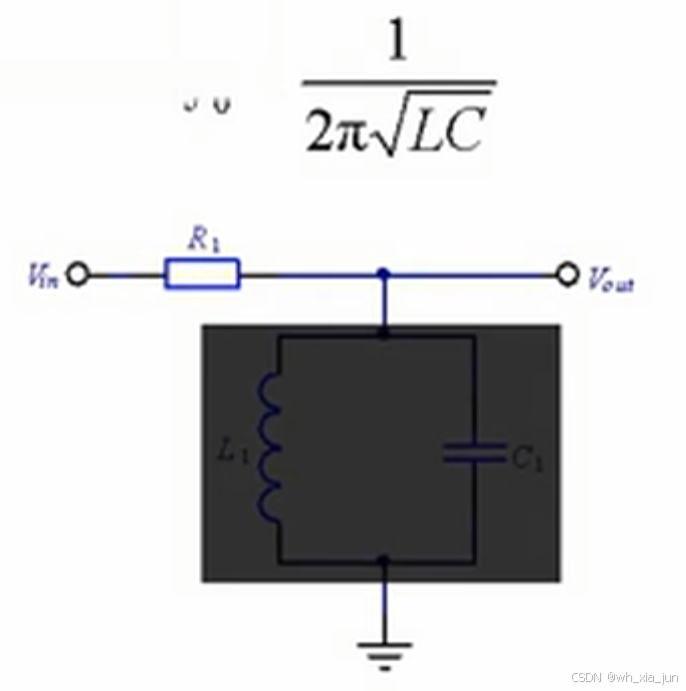

 利用谐振频率滤波的电路示意图如下：收音机就是根据这个特点选台的。

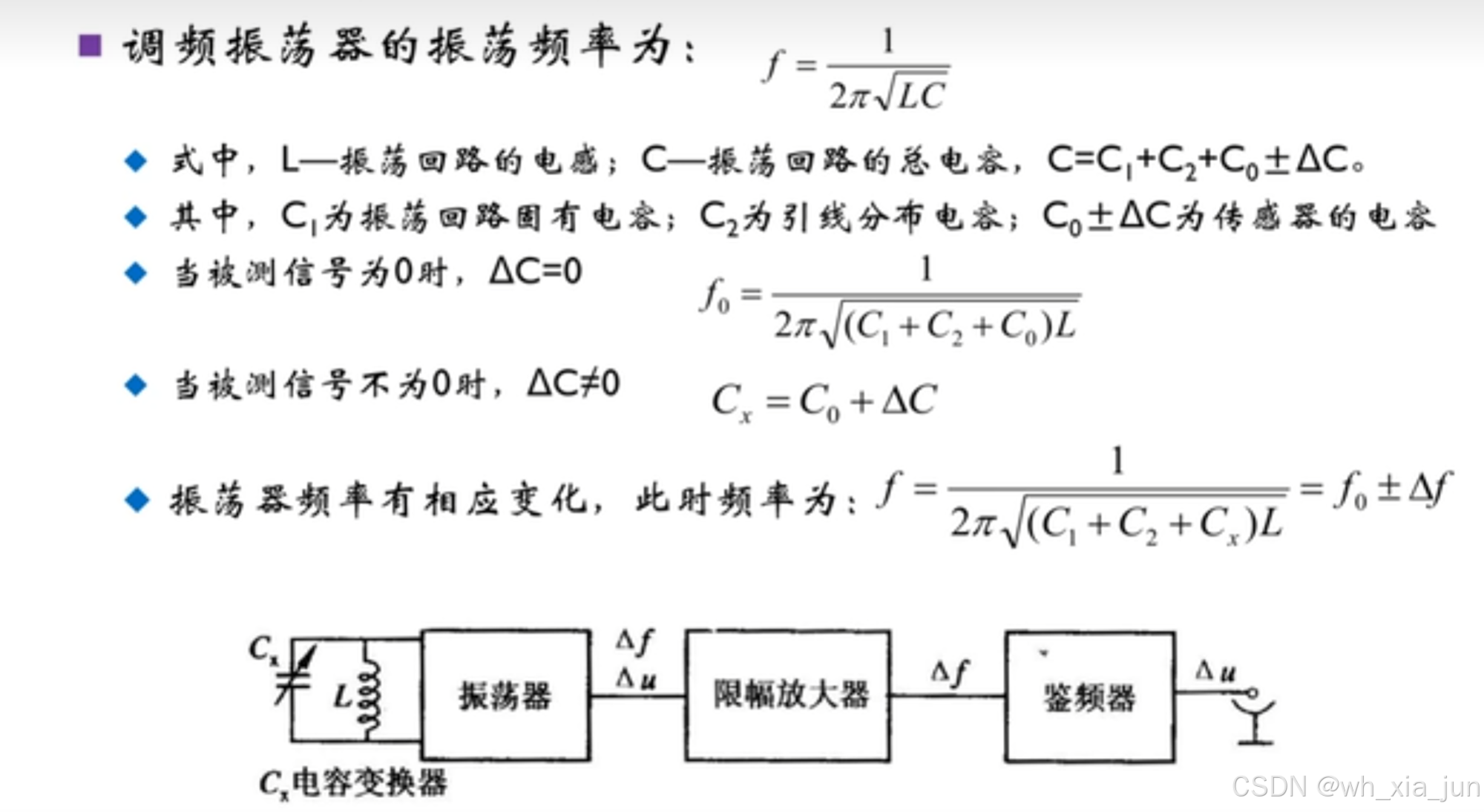

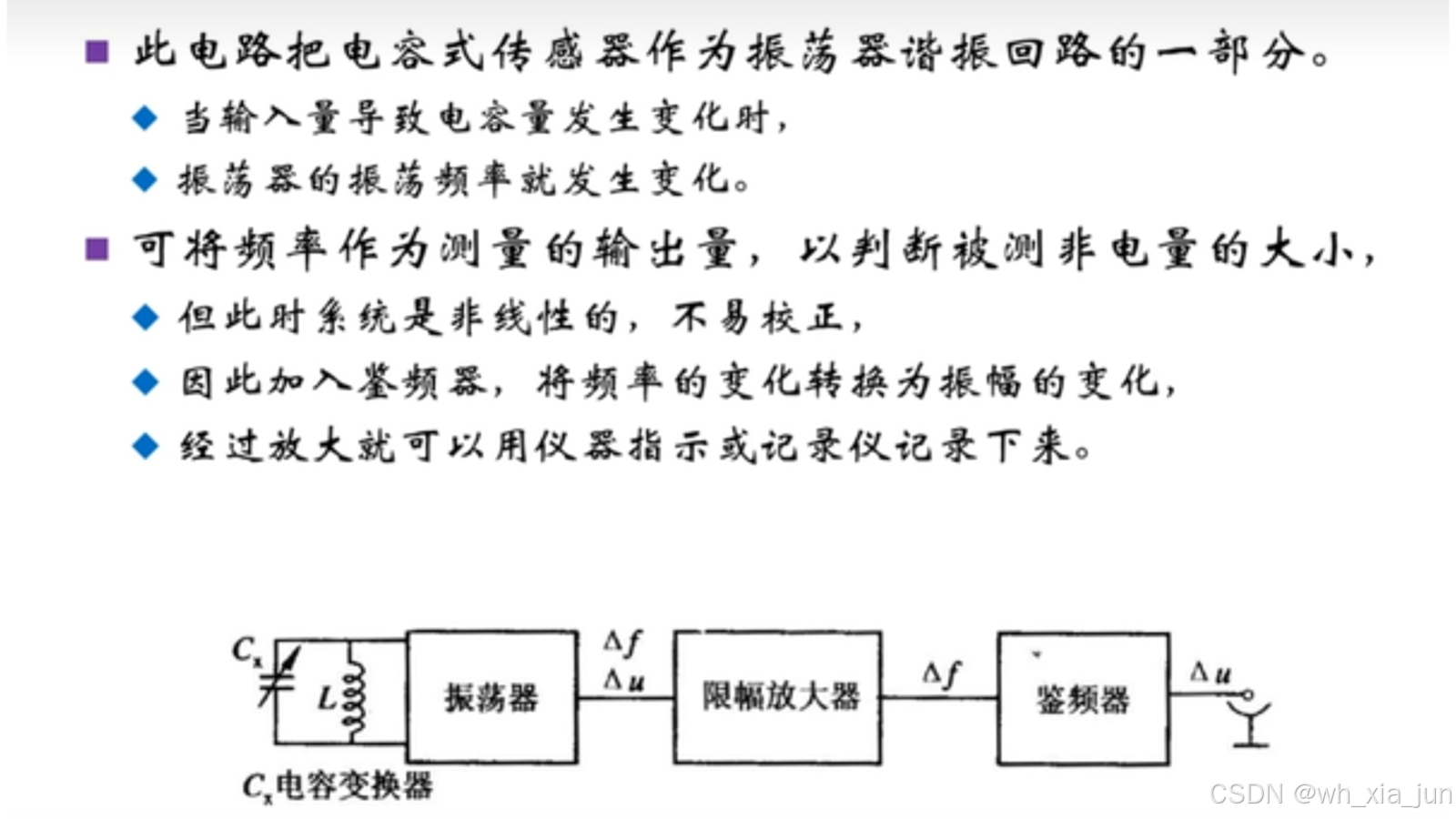

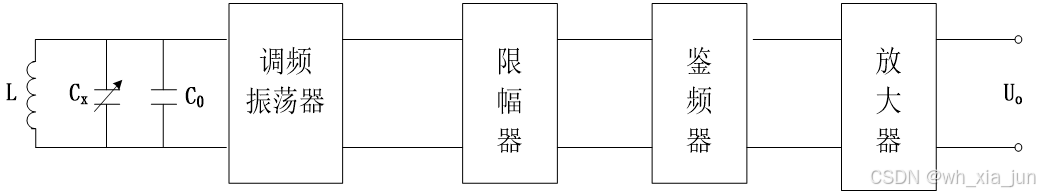

在电容式传感器的测量电路中，滤波也有作用：

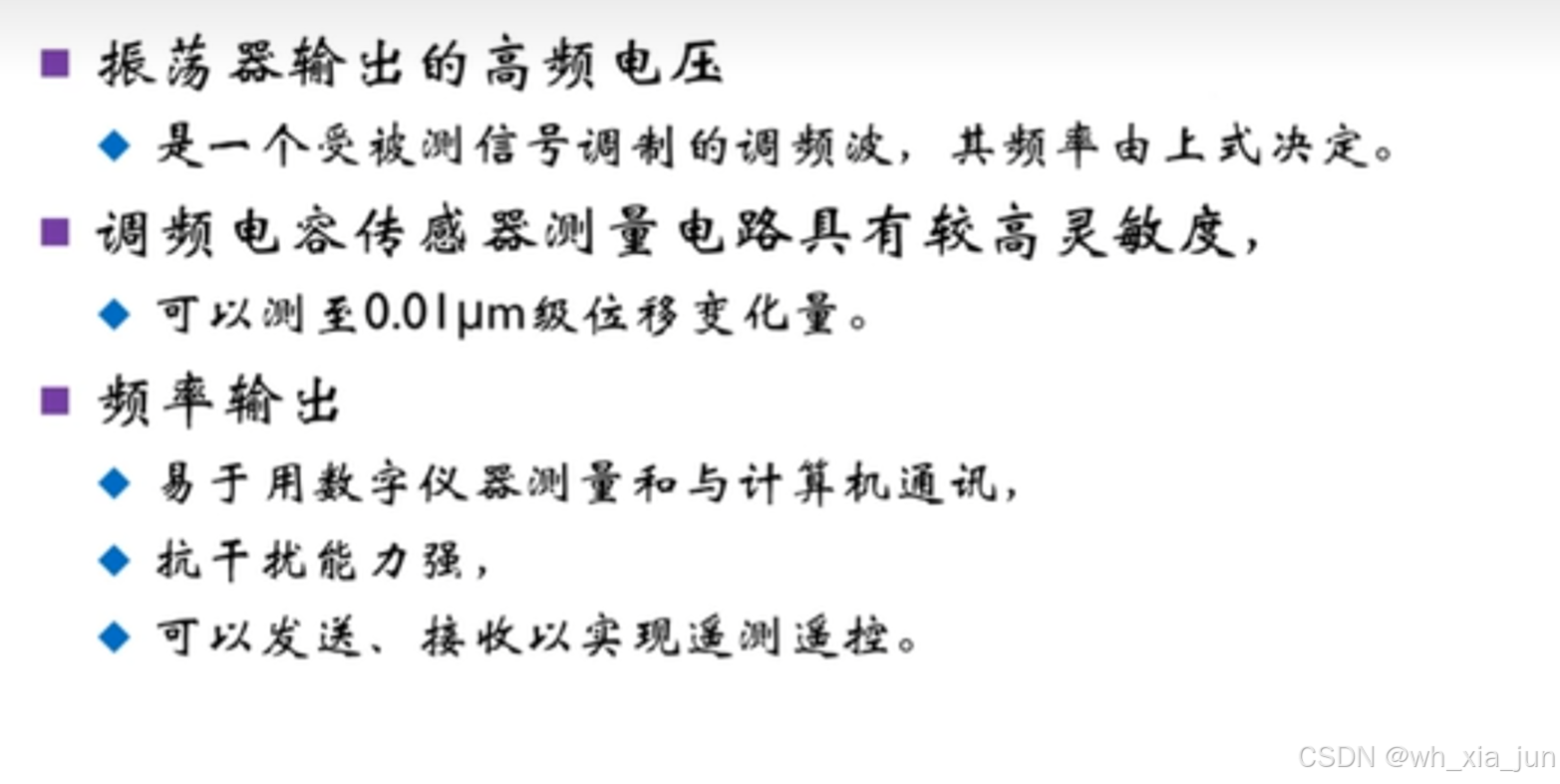

 这种测量电路的优点：

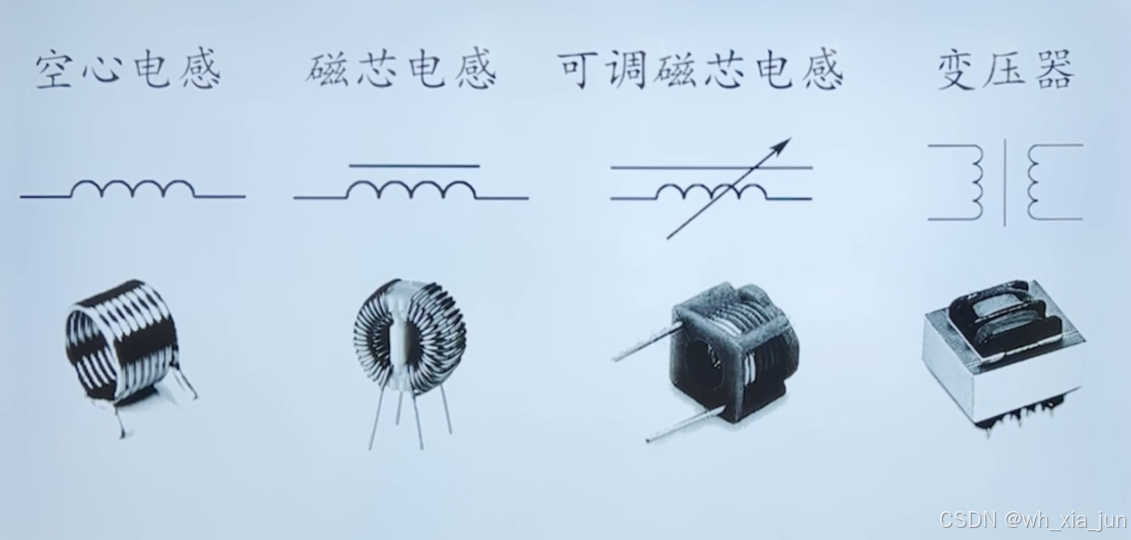

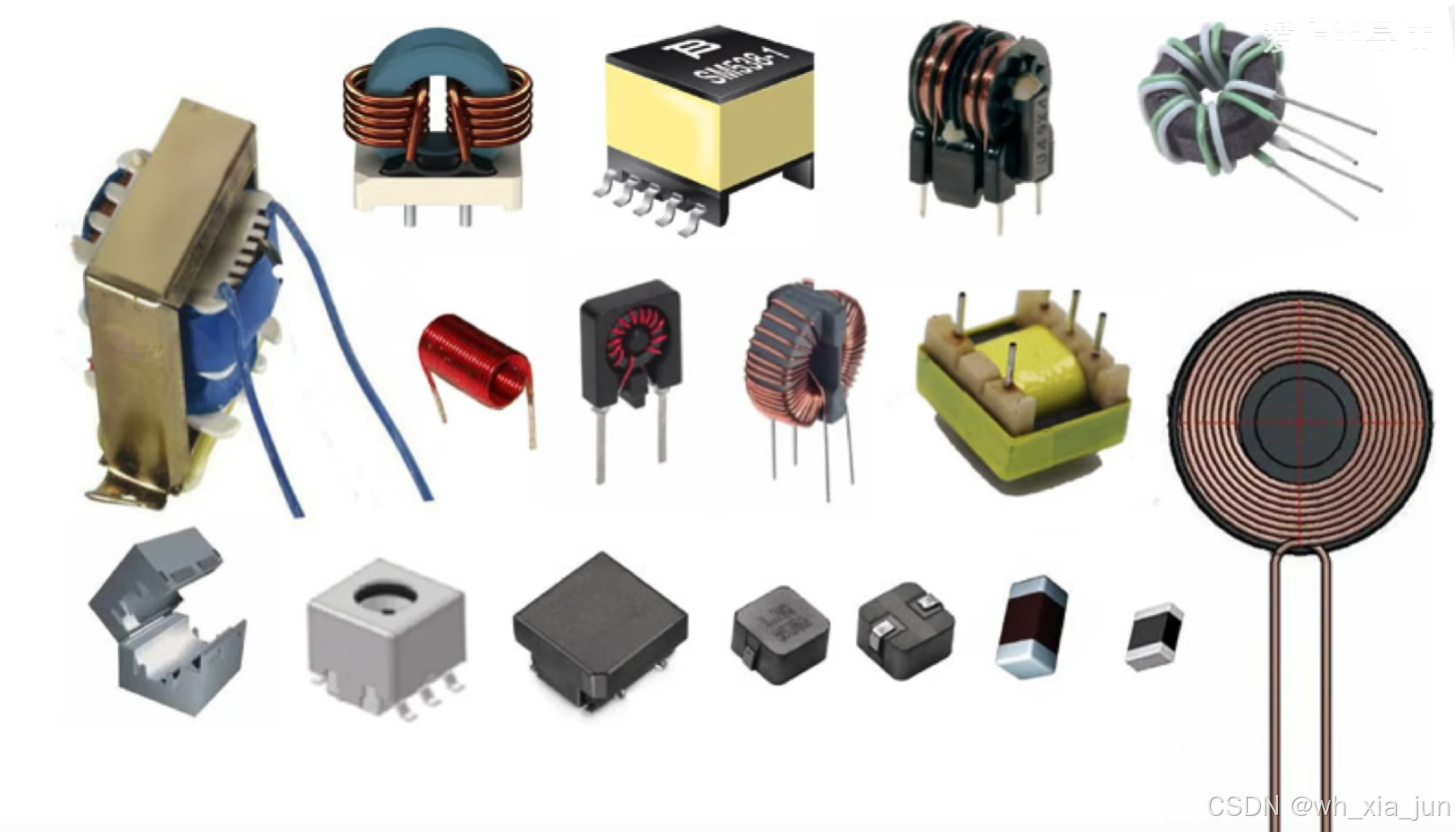

 电感形态：

 LC谐振
