让你的HMI开启VNC骚操作

嵌入式开发中，经常会有人机界面的开发，如果你的板子有网口的话，可以开启VNC功能，这样就可以同步HMI到PC，平板，或者手机。亲测效果非常棒。以emWin的VNC功能来介绍。

1

VNC简介

emWin VNC 服务器可用于管理嵌入式目标以及多种其他用途，支持压缩 (hextile) 编码。VNC 表示“虚拟网络计算”。它是基于一种简单的显示协议的客户端 - 服务器系统，允许用户从互联网的任何地方查看和控制“桌面”计算环境，支持多种机器架构，采用的是 TCP/IP 通信协议。换言之：嵌入式设备的显示内容可以在运行客户端的机器（如 PC）的屏幕上看到；可以用鼠标和键盘来
控制目标。emWin 仿真和试用版都提供了该功能。emWin VNC 支持是一个单独的软件包，所以不包含在基本软件包内。VNC 支持需要 emWin 颜色。如果文件系统可用，还能在客户端和带 emWinVNC 客户端的目标之间实现文件传输，VNC 由两类组件构成：一是服务器，生成显示，一是查看器，在屏幕上实际绘制显示内容。不但可以看到远程机器（目标或仿真），而且可以通过鼠标和键盘进行控制。服务器和查看器可以在不同的机器上，可以采用不同的架构。用于连接服务器和查看器的协议具有简单、开放且不受平台限制的特点。查看器不存储状态。断开查看器与服务器的连接，然后重新连接不会导致数据丢失。由于可以从其他地方重新连接，因此可以轻松实现移动性。使用 VNC 服务器，可以从任何地方控制您的目标机器。

2

运行需求

因为VNC是跑在网络上的，所以必须有TCP/IP协议栈，例如我们嵌入式中经常用的lwip等就可以用，另外VNC 服务器需要以独立线程运行。因此，使用 emWin VNC 服务器要求采用多任务系统。 最后如果要传文件还需要文件系统。实现是完全线程安全的及可重入的；多个 VNC 服务器可以在同一 CPU 的不同层或显示器中启动。如果目标（当然，同样适用于模拟）有多个显示器或多个层，这可能是一个有用的选项。只有一个 VNC 服务器可以在任何时候在每一层启动；一旦与查看器的连接结束，则可以连接另一个。

3

win32模拟

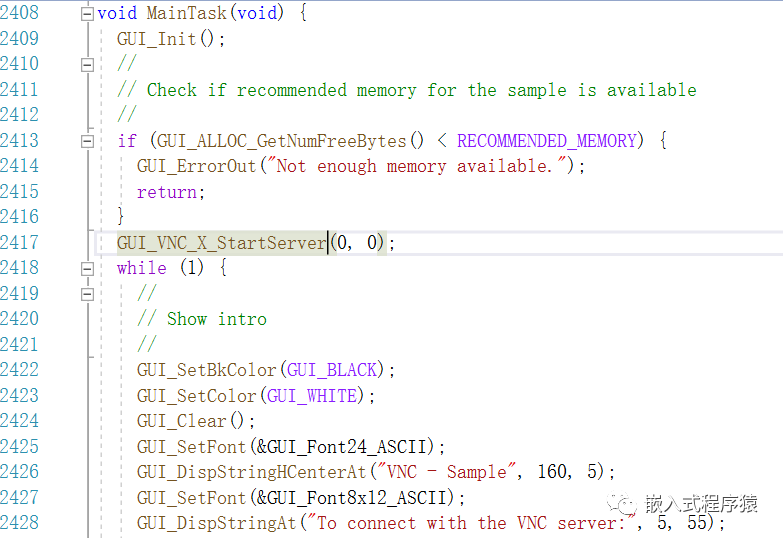

首先可以参考emwin的例程，VNC在同一电脑上模拟

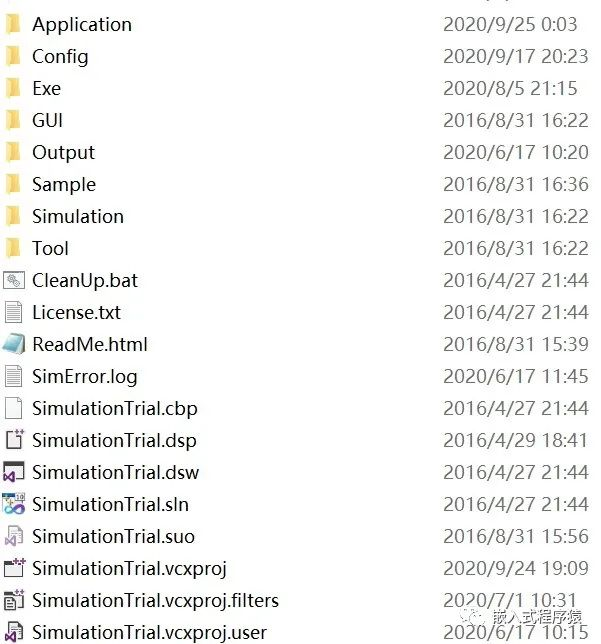

打开模拟解决方案工程，使用vs2019模拟

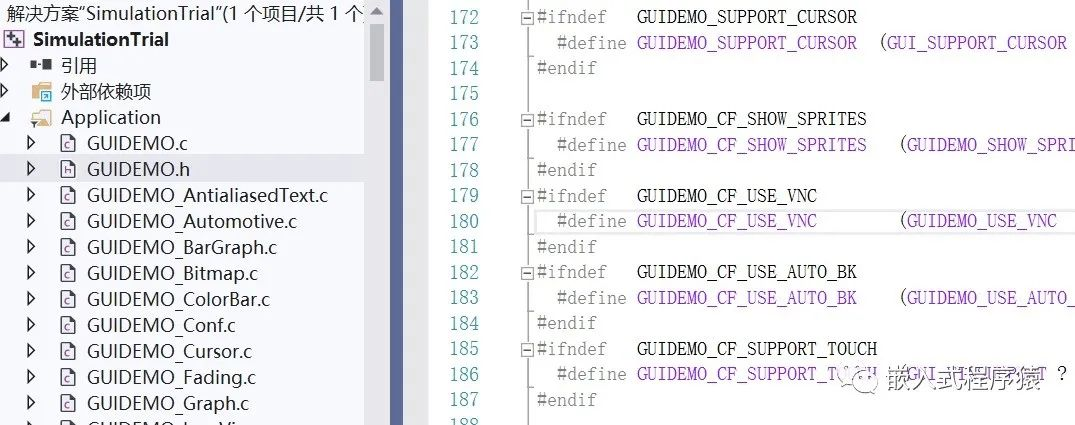

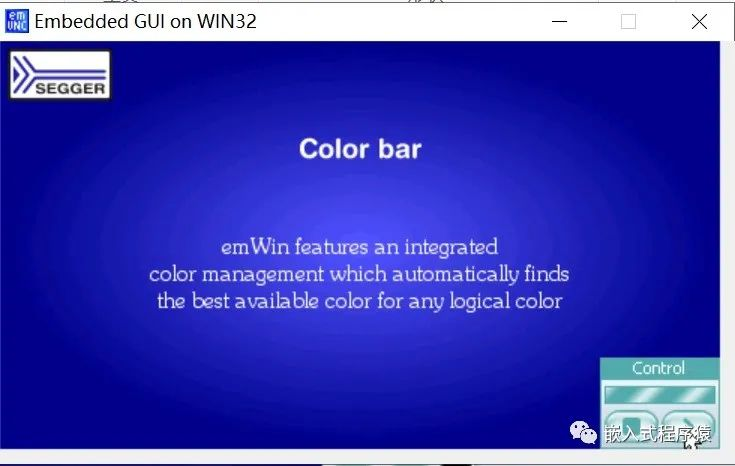

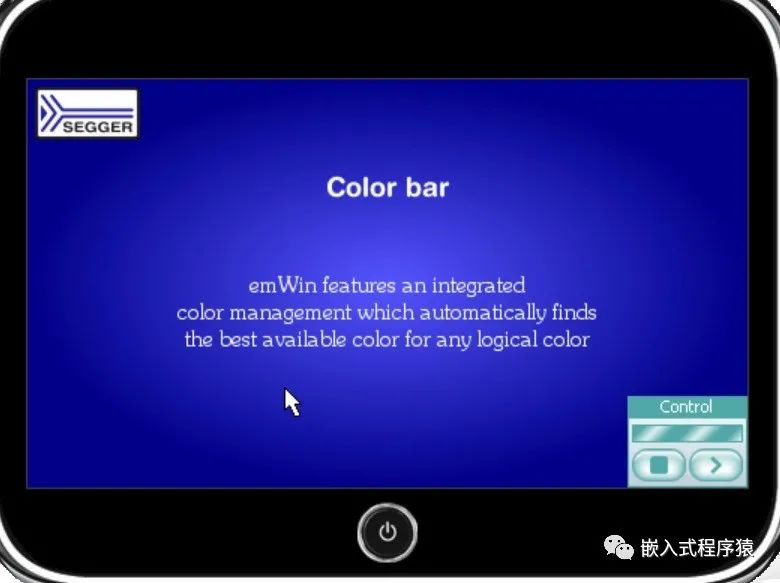

打开工程配置使能VNC，也可以根据自己实际调整分辨率，这里以480*272来展示。如果编译没有问题运行工程

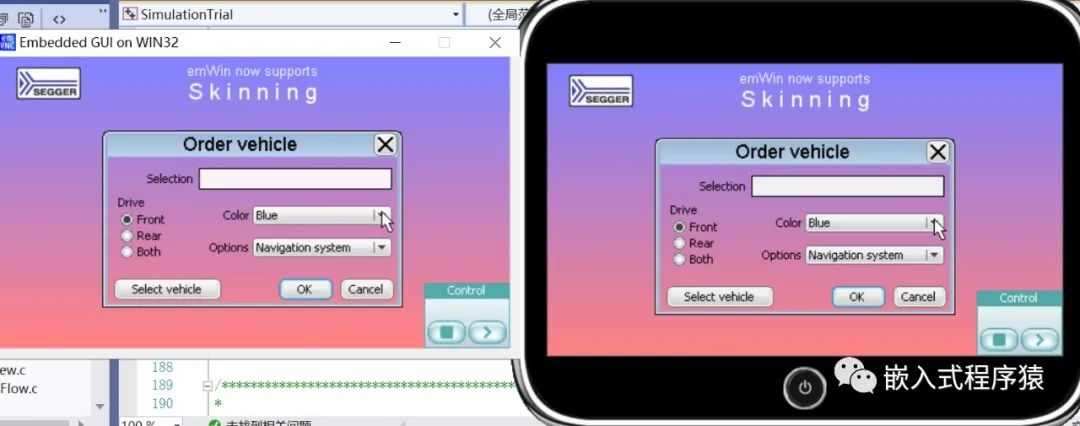

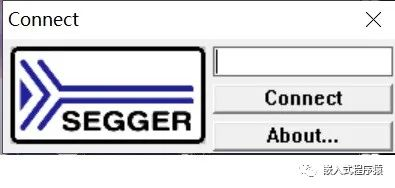

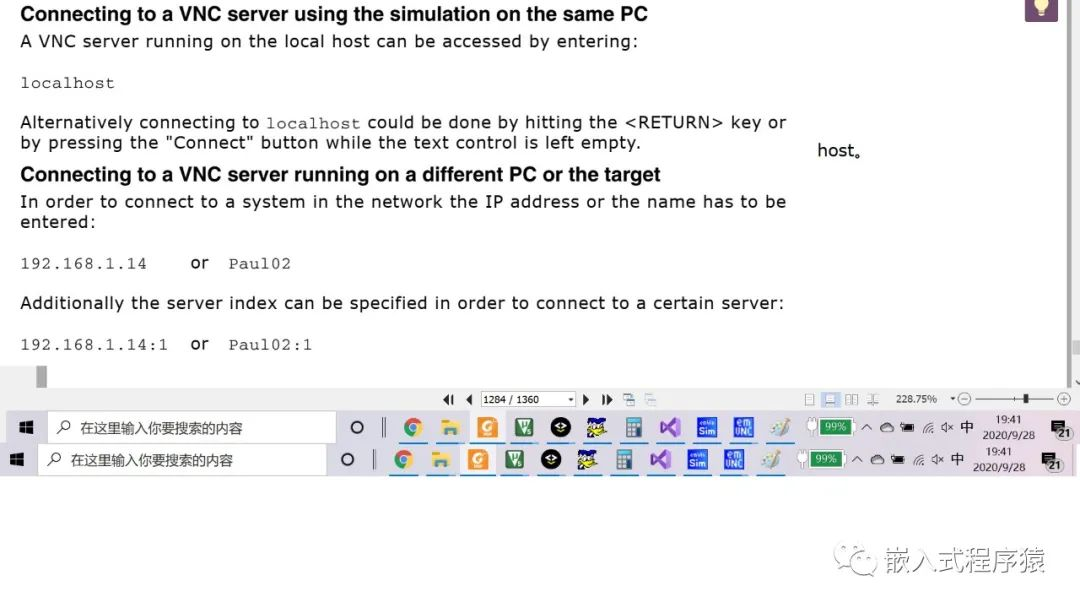

打开VNC连接，可参照如下手册提示连接

4

代码分析

我们要将代码移植到我们的硬件板子上其实也很简单，首先要保证你的TCP/IP协议栈运行正常，可以测试TCP/IP协议栈正常运行后，开始移植VNC，主要就几个文件需要根据不同的协议栈修改，但都是socket编程，所以接口都一样。主要就是开启VNC函数的实现

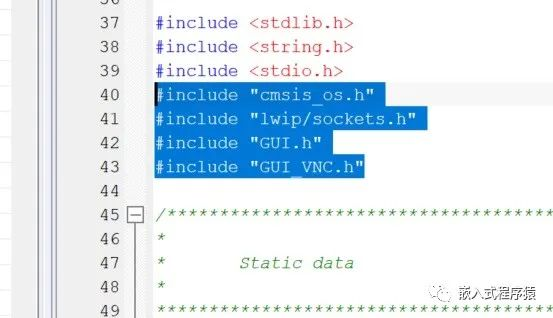

这里我们以lwip协议栈为例来说明，以IAR环境为工程载体，以freeRTOS为操作系统，参考上面的例程调用，先添加头文件

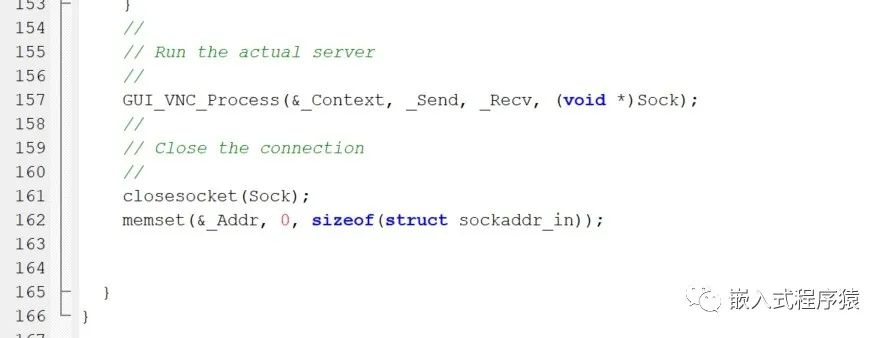

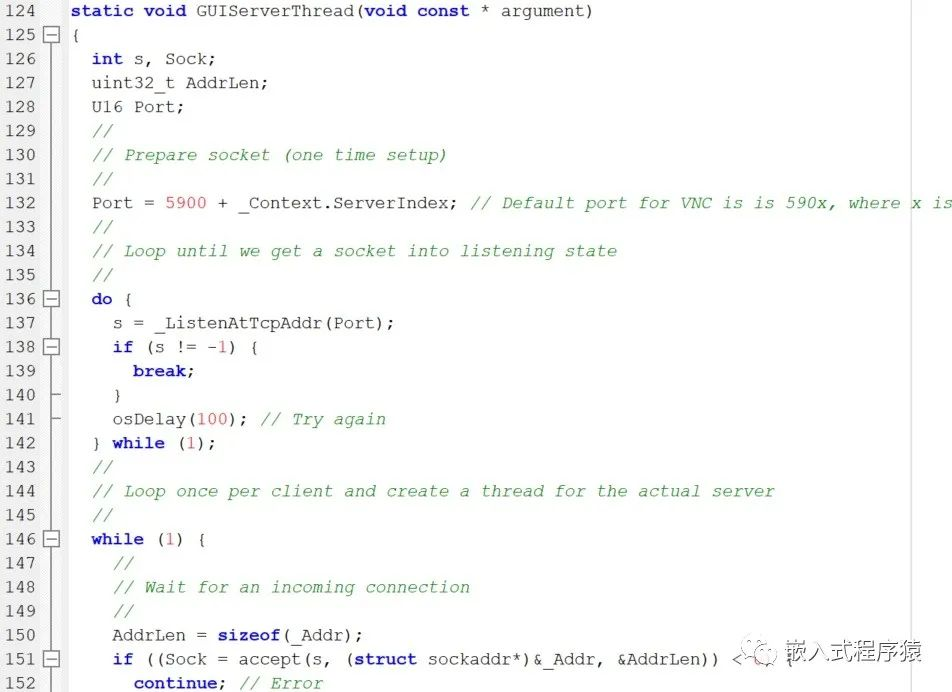

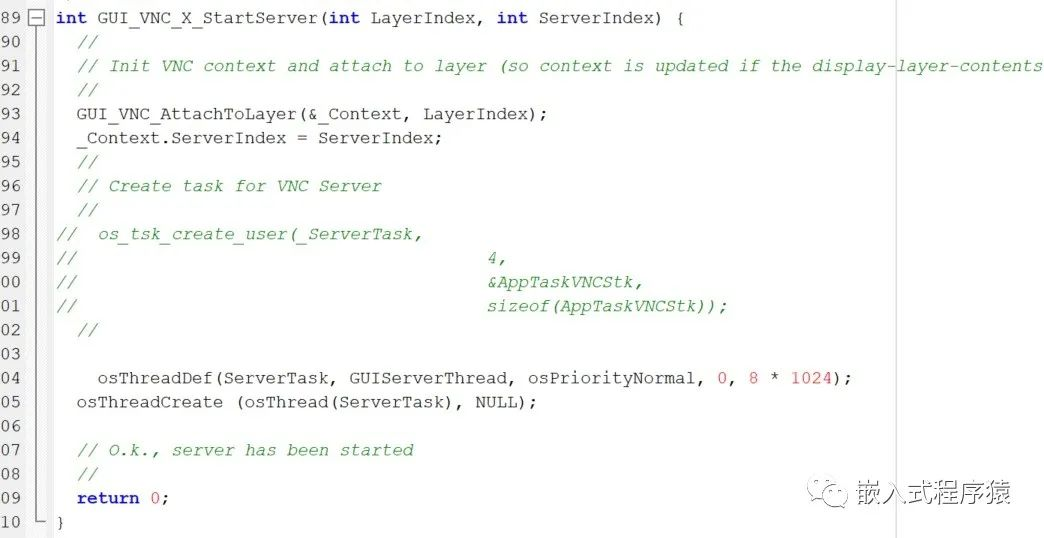

这个函数就是实现创建VNC的任务，在任务里调用 GUI_VNC_Process(&_Context, _Send, _Recv, (void *)Sock);去实现VNC的处理。

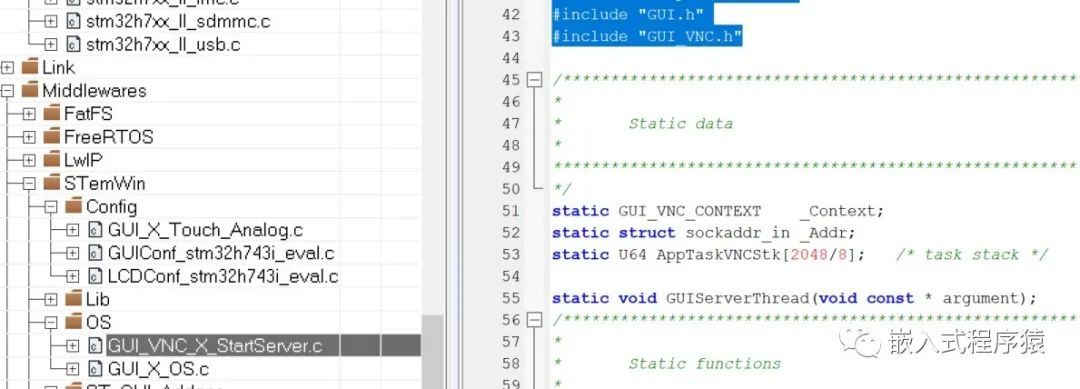

将实现的文件添加到工程里，并编译无误，

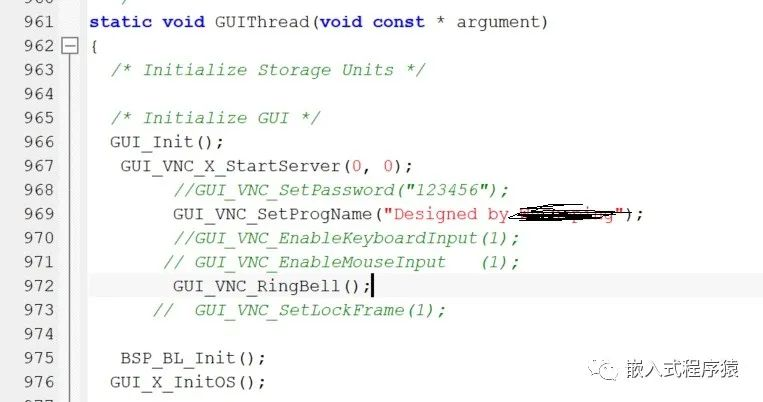

在GUI任务化地方调用开启VNC服务，还可以设置密码，名字等等，调用相应的API就可以

这样编译无误后，就可以下载试验了，更多API和玩法可以参考emWin手册。这个之前测试过，手边此刻没有板子，就不给大家演示了。如果你是使用freeRTOS+lwip+emwin可以参照文中的代码，基本不用变就可以用起来，当然，之前必须保证你的GUI和TCP/IP协议栈可以正常使用。可以参照前面的模拟看效果。这样就可以很炫的玩你的GUI了。
