J1939作为SAE推出的高层协议标准，在商用车等领域广泛应用。该标准规定每个节点需有一个8字节的名字域，包括11位制造商代码，此代码由SAE分配。若产品需上市销售，必须申请制造商代码。代码中可找到多家知名公司，如GMC、摩托罗拉等。了解这些对于开发符合标准的产品至关重要。

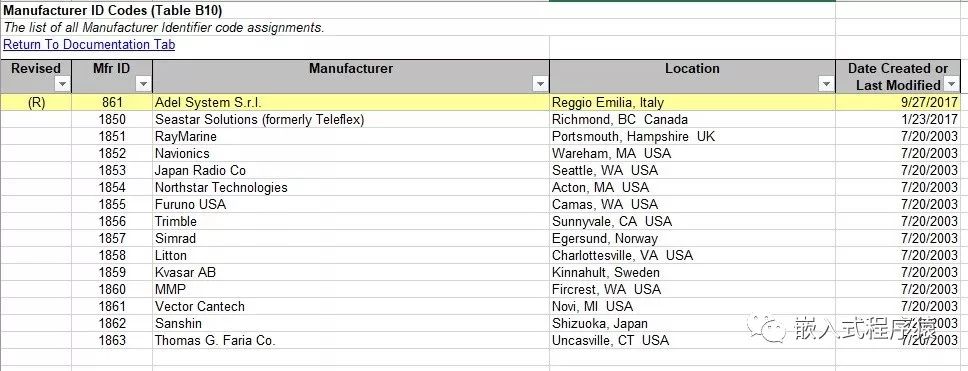

SAE 自推出CAN的高层协议，J1939标准后，在商用车，卡车，舰船，农机等上面应用非常广泛，标准要求每一个节点都有一个8字节的名字域，用来识别，其中有11位是用来表示制造商代码的，而这个代码是由SAE分配的，也就是说你如果要做带J1939的产片且要上市，必须从SAE哪里申请一个制造商代码，总共11位所以可以表示2048个代码，目前已经分配到

640?wx_fmt=jpeg

0是保留留作将来用的，在这个代码里可以找到很多有名的公司，像GMC 代码是27，摩托罗拉 41，伍德沃德 153，伍德沃德很多的发电机控制上用了J1939协议。如果是你自己学习可以赋予其中任何一个，也可以填写预留的值，但是如果是开发正式产品上市，一定要遵守规则，否则就可能招来麻烦。

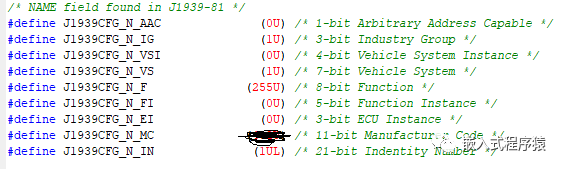

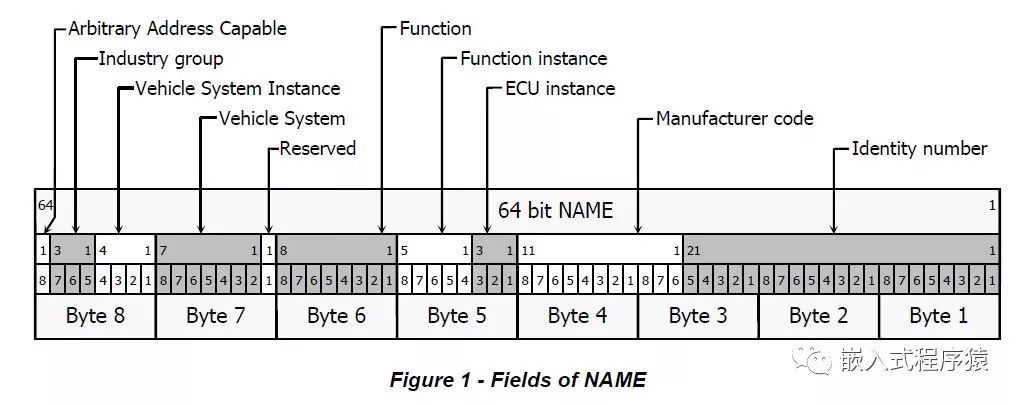

在代码中就可以按照标准来定义名字的这些域

640?wx_fmt=png

640?wx_fmt=jpeg

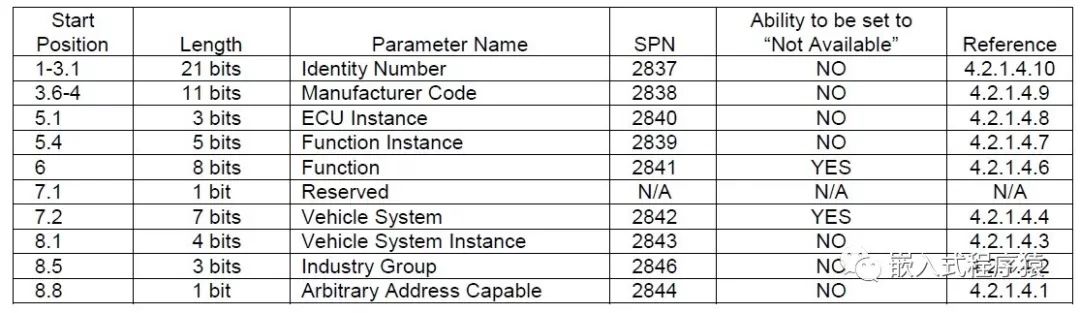

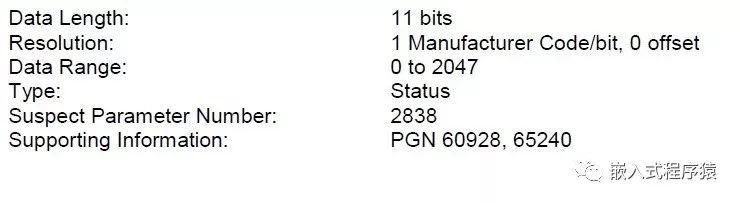

所以说熟悉标准对你的开发是多么的重要。这几个域要弄清楚，因为这个对网络管理很重要，在J1939-81中有明确清楚的描述，而代码中也要使用这些名字域用来做地址仲裁。还包含制造商唯一的信息，如产品串号代码，等。制造商代码表明谁对这个产品负责，且制造商代码不依赖于名字8个字节中的其他域，关于制造商代码的一些信息，总共11位，1位代表一个制造商，可以表示2048个，但是0目前是保留的.

640?wx_fmt=jpeg

关于网络管理的部分大家需要详细阅读J1939-81，数据链路层需要阅读J1939-21，还有诊断曾等等，这些都需要阅读官方权威正版的文档，你才能开发出符合标准要求的协议栈。嵌入式程序猿公众号提供权威正版新版标准全部分档，正版的文档在SAE官方是非常贵的，全套大概需要700多美元，网上有翻译的，但是是比较老的版本，最近的两个版本里对结构做了不小的调整，如果需要J1939 或者CANOpen全部文档的，可以联系小猿，祝每一个工程师都开发出符合标准定义的协议栈和产品。
