看图学BLDC电机

最近项目用到了直流无刷电机的控制，其实在公众号之前的文章给大家多多少少介绍过一些BLDC电机的相关知识，无刷直流电机(BLDC)也被称为电子换向电机。转子上没有刷子，在某些转子位置进行电子换向。其应用非常广泛，如风扇，泵，HVAC系统的鼓风机和压缩机，家用电器，机器人，伺服，跑步机等等，家用电器里现在许多都是BLDC电机的控制。

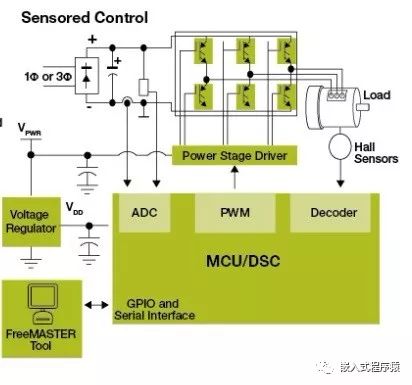

主要分为有传感器和无传感器控制，拓扑框图如下：

可以看出，带霍尔传感器的有传感器控制跟无传感器的框图还是有一些区别，功率电路部分都一样，都是六个功率管子，采用PWM来控制，需要用到MCU的编解码器模块，这个模块在公众号里曾给大家介绍过，用来测量电机转速。

六脉动的换向，或者叫换流的示意图可以参考如下;

一定要会看这几张图，你才能搞懂BLDC电机的控制，和他的原理。
