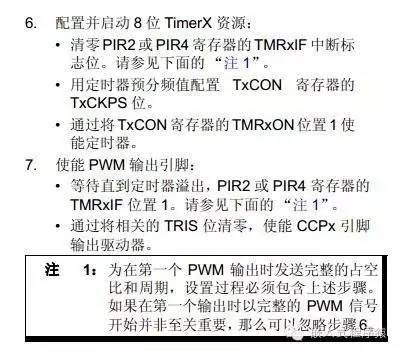

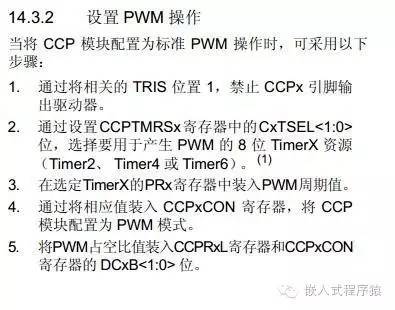

PWM脉宽调制的驱动和应用是嵌入式开发中经常会遇到的问题，基本上现在大部分的控制器都带有PWM 外设模块，软件工程师只要按照手册来操作就可以开发出PWM的驱动程序。当然在实际应用中还要考虑一些其他的问题。今天又有猿友在微信中问关于PWM的驱动问题，今天我们就以Microchip的微控制器PIC18F46K22为例子来说明如何简单的可以开发PWM驱动。首先查看PIC18F46K22数据参考手册可以看到官方给出的步骤为：

0?wx_fmt=jpeg

0?wx_fmt=jpeg

按照以上的步骤就可以开发出一个PWM驱动程序，

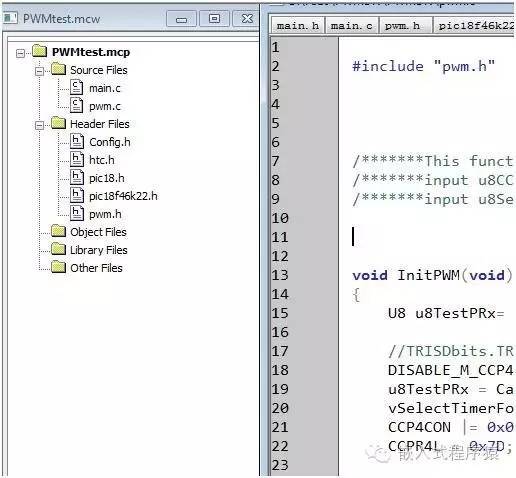

首先建立PWMtest工程，并模块化驱动程序，添加pwm.h和pwm.c,main.c文件,其他还应添加头文件，配置文件

0?wx_fmt=jpeg

选择PWM的输出为CCP4输出引脚，CPU跑40M，选择PWM定时器为Timer2

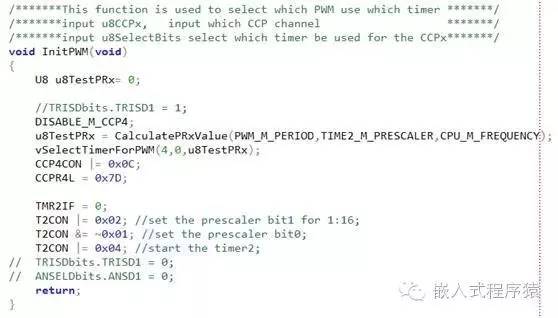

初始化PWM模块

0?wx_fmt=jpeg

设置PWM周期
