动态路由介绍

目录

动态路由概述

动态路由协议

静态路由和动态路由的区别

RIP路由协议工作原理

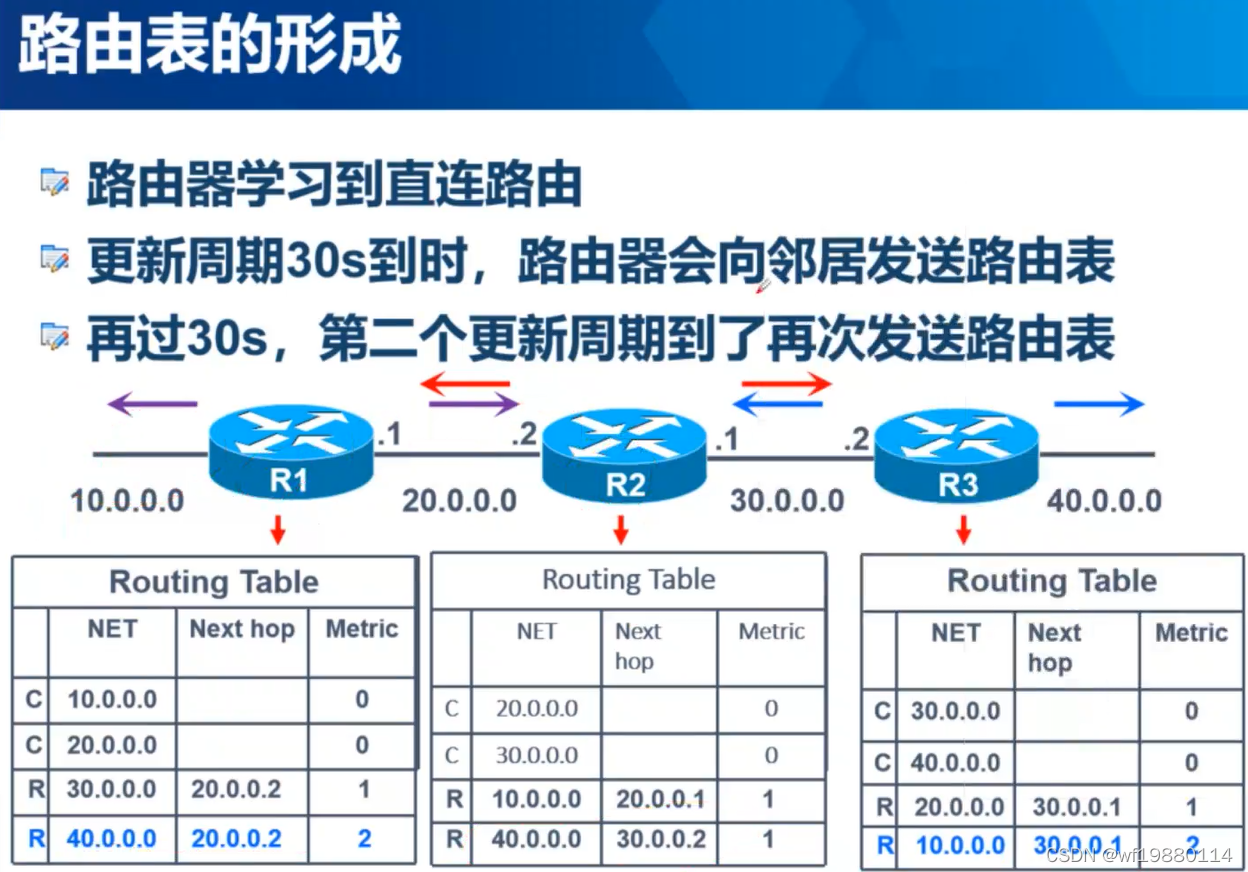

动态路由表的形成

RIP度量值与更新时间

水平分割

RIP配置命令

总结

动态路由概述

动态路由就是路由器之间交换信息的语言 OSPF、ISIS 各种各样的协议就是不同的语言相互交换信息

如果使用不同的协议是不能交换信息的只有相同的技术
动态路由
基于某种路由协议实现

每一种动态路由协议都有自己的语言
RIP: Routing Information Protocol，路由信息协议。
OSPE: Open Shortest Path First，开放式最短路径优先。
ISIS: Intermediate system to Intermediate system，中间系统到中间系统。BGP: Border Gateway Protocol，边界网关协议。
注:不同路由协议是不能通信的，但是可以用其他方法让他们通信

动态路由特点

减少管理任务:只需配置，配置完之后我只要把各个网段宣告出去

占用网络带宽:
l、无需管理员手工维护，减轻了管理员的工作负担。

2、占用了网络带宽。

3、在路由器上运行路由协议，使路由器可以自动根据网络拓朴结构的变化调整路由条目

4、网络规模大、拓扑复杂的网络

度量值

1)跳数
它可以简单的记录经过路由器的个数。例如，数据从路由器A发出，经过路由器B到达其他网络，那么其跳数为1，如果经过c到达其他网络，它经过的路由器为2，那么其跳数为2在RIP中，跳数是衡量路径的主要标准，其最大跳数16，超过16即为不可达。
2)带宽
一般会选择带宽高的路径，但是不是主要标准，如果在r1线路上，链路带宽占用过多，那么它就可能不会选择这个链路了。
3)负载
负载反映了沿途链路的流量大小。最优路径应该是负载最低的路径。负载不会像带宽或者跳数那样，路径上的负载变化，那么度量也会跟着变化。这里需要当心，如果度量变化过于频繁，那么会引起路由振荡，路由振荡会对路由器的CPU、数据链路的带宽和拳王稳定性产生负面影响。
4)时延
时延是报文经过链路经过的时间，使用时延作为度量的路由协议会使用时延较低的链路最为最佳路径。有多种方法可以计算时延，时延不仅要考虑链路时延，而且还要考虑路由器的'处理时延和队列时延等因素。另一方面，路由的时延可能根本无法度量。因此，时延可能是沿路各个接口所定义的静态时延的总和。
5)可靠性
此独联是用以度量链路在某种情况下发生故障的可能性。可靠性是可以变化的或者固定的
可靠性高的
链路将被优先选择。
6)成本
此度量有管理员设置，可以反映路由的登记。通过任何策略或者链路特性对链路的cost进行定义。同时，花费也可以反映出网络管理员的主观意识。

收敛
使所有路由表都达到一致状态的过程

静态路由与动态路由的比较
网络中静态路由和动态路由互相补充

静态路由虽然方向精确但是配置麻烦
动态路由指标工作比较简单，但是会占用一定的带宽
I
静态路由协议只能小规模的企业网络，大型企业网络用的是动态路由协议
静态路由优点:配置灵活，管理员手工配置，节省链路开销
静态路由缺点:当拓扑发生改变时，需要管理员去每台路由器上修改路由配置建议五条以内的外部路由用静态路由协议，五条以上的用动态路由协议


按照路由执行的算法分类

1距离矢量路由协议

依据从源网络到目标网络所经过的路由器的个数选择路由RIP、IGRP
距离:到目的地成本(度量值)

矢量:到目的地方向(下一跳）

2链路状态路由协议
综合考虑从源网络到目标网络的各条路径的情况选择路由OSPF、IS-IS

RIP路由协议工作原理
RIP是距离-矢量路由选择协议
RIP的基本概念
定期更新(路由器每经过一段时间周期-30S后，向邻居发送更新信息)
邻居(与其相连的路由器)
广播更新（Ripv1 255.255.255.255)
组播更新(Ripv2 224.0.0.9)
全路由表更新(路由器将从邻居学习到的路由放进自己的路由表中，然后将路由表所有路由信息在通告给其他路由器，直到整个网络学习到)

 RIP的度量值与更新时间
RIP度量值为跳数
最大跳数为15跳，16跳为不可达

RIP更新时间
每隔30s发送路由更新消息，UDP520端口

RIP路由更新消息
发送整个路由表信息

水平分割

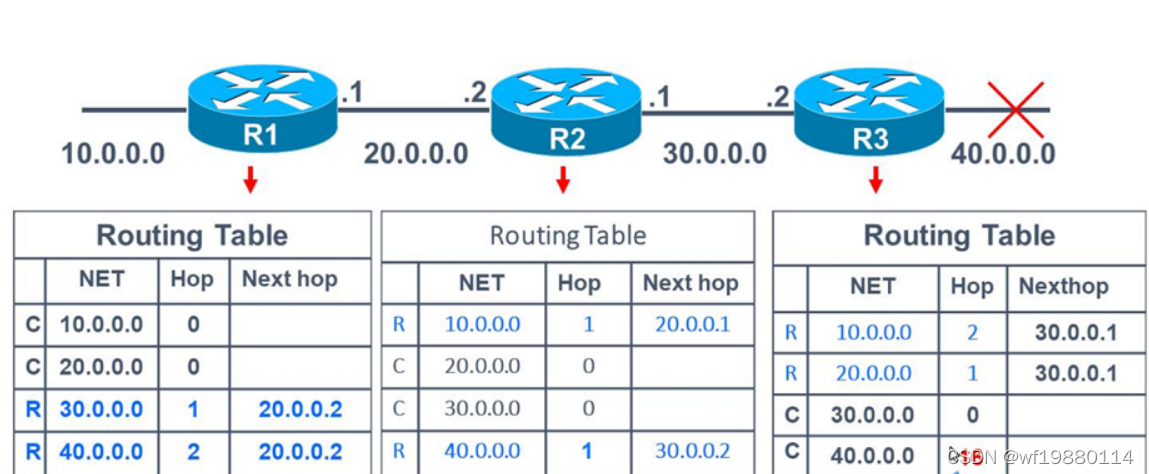

路由环路

 执行水平分割可以阻止路由环路的发生
从一个接口学习到路由信息，不再从这个接口发送出去同时也能减少路由更新信息占用的链路带宽资源
RIP的配置
启动RIP进程
[Huaw]rip1
###1是进程号，这边范围是1-65535
宣告RIP版本号
[Huawei-rip-1]version 2##l2是版本号还有个版本1
宣告主网络号
[Huawei-rip-1]network X.X.X.X#### X.X.X.X为网络号
查看路由协议的配置
[Huawei]dis rip 1

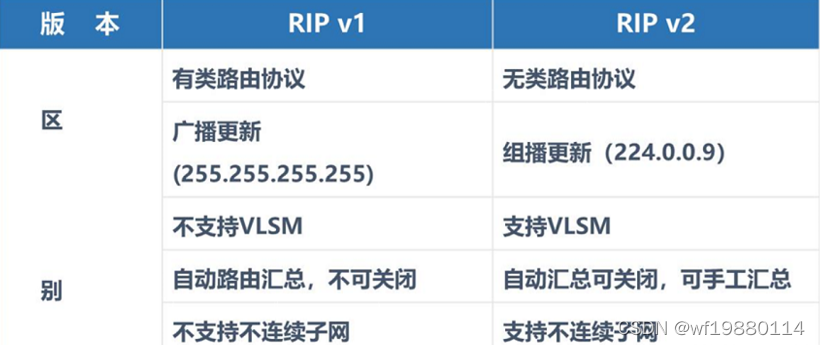

RIP v1和RIP v2的区别

配置命令运用

[R1]rip 1
###启动RIP
[R1-rip-1]version 2
###启动版本2(缺省为版本1)
[Rl-rip-1]undo summary##关闭路由自动聚合（即所有路由信息都会按照IP地址分类归类)[Rl-rip-1]network 192.168.10.0
#宣告主网络号，v2会携带掩码组播更新224.0.0.9，v1不携带掩码广播更新255.255.255.255

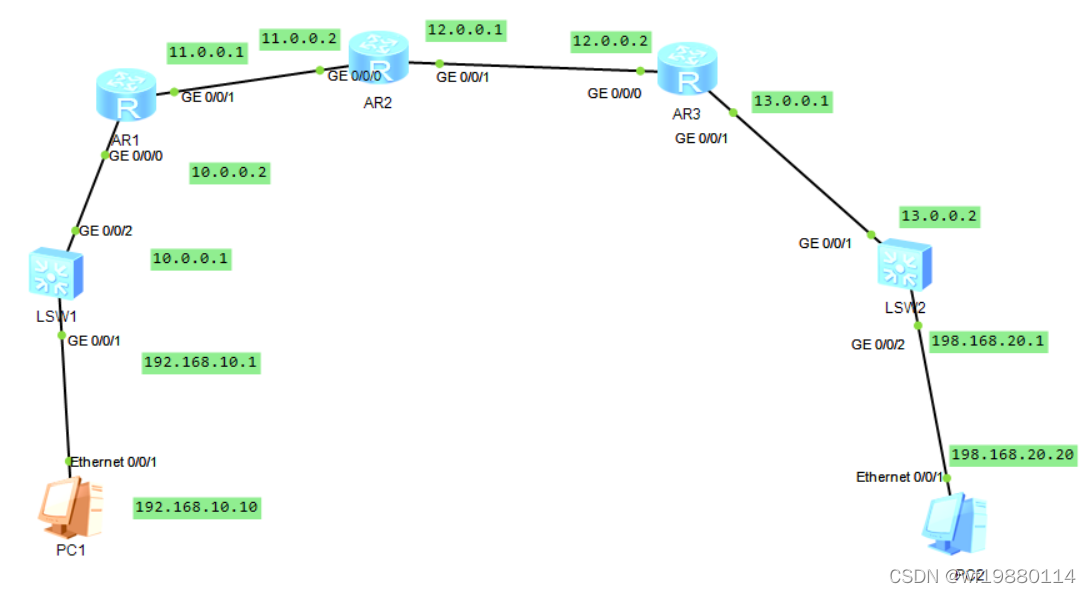

进入系统视图模式，修改名称，关闭提示信息

sw1

[sw1]v b 10 20

[sw1]int g0/0/1
[sw1-GigabitEthernet0/0/1]p l a
[sw1-GigabitEthernet0/0/1]p d v 10
[sw1-GigabitEthernet0/0/1]int vlanif 10
[sw1-Vlanif10]ip add 192.168.10.1. 24

[sw1]int g0/0/2
[sw1-GigabitEthernet0/0/2]p l a
[sw1-GigabitEthernet0/0/2]p d v 20
[sw1-GigabitEthernet0/0/2]int vlanif 20
[sw1-Vlanif20]ip add 10.0.0.1 24

 [sw1]rip 1
[sw1-rip-1]version 2
 [sw1-rip-1]undo summary
[sw1-rip-1]network 192.168.10.0
[sw1-rip-1]network 10.0.0.0

sw2 参照sw1设置

R1

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 10.0.0.2 24

[r1-GigabitEthernet0/0/0]un sh
[r1-GigabitEthernet0/0/0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 11.0.0.1 24
[r1-GigabitEthernet0/0/1]un sh
[r1-GigabitEthernet0/0/1]rip 1
[r1-rip-1]version 2
[r1-rip-1]undo summary
[r1-rip-1]network 10.0.0.0
[r1-rip-1]network 11.0.0.0

R2,R3参照R1设置

最后实现主机PC1和PC2的互通

总结

动态路由协议基础

RIP路由协议工作原理

RIPV2的配置
