USB2.0 HUB高速4端口USB HUB集线器，NS1.1S替代FE1.1S PIN规格书及方案 扩展坞/集线器

新域半导体 NS1.1S是高性价比USB 2.0高速4端口USB HUB集线器，可以完美替代FE1.1S，SSOP28直接PIN to PIN.

NS1.1S是一个高性能的符合USB 2.0高速4端口USB HUB集线器控制器.4个端口功能可同时工作,低功耗 采用NS1.1S USB2.0 HUB,不仅低成本,用户还可以通过外挂EEPROM,实现多个集线器配置选项. NS1.1S采用主流的SSOP28的封装,可同时实现4个USB口同时工作.

 特性：

支持高速（480MHz）和全速（12MHz）速率 可配置4/3/2下行端口

支持速率为全速或低速 向下兼容USB1.1 符合USB电池充电规格BC1.2 集成快速8051微处理器

12MHz的时钟频率 集成上下行1.5k上拉电阻 独立的上下行（single TT）

集成功率控制和下行端口电流检测 领先的低功耗USB2.0集线器 On chip 5V to 3.3V/1.2V regulator 自供电和总线供电模式之间切换 用于自定义信息存储的外部EEPROM接口 外部EEPROM可设定产品的VID,PID

替代事项：

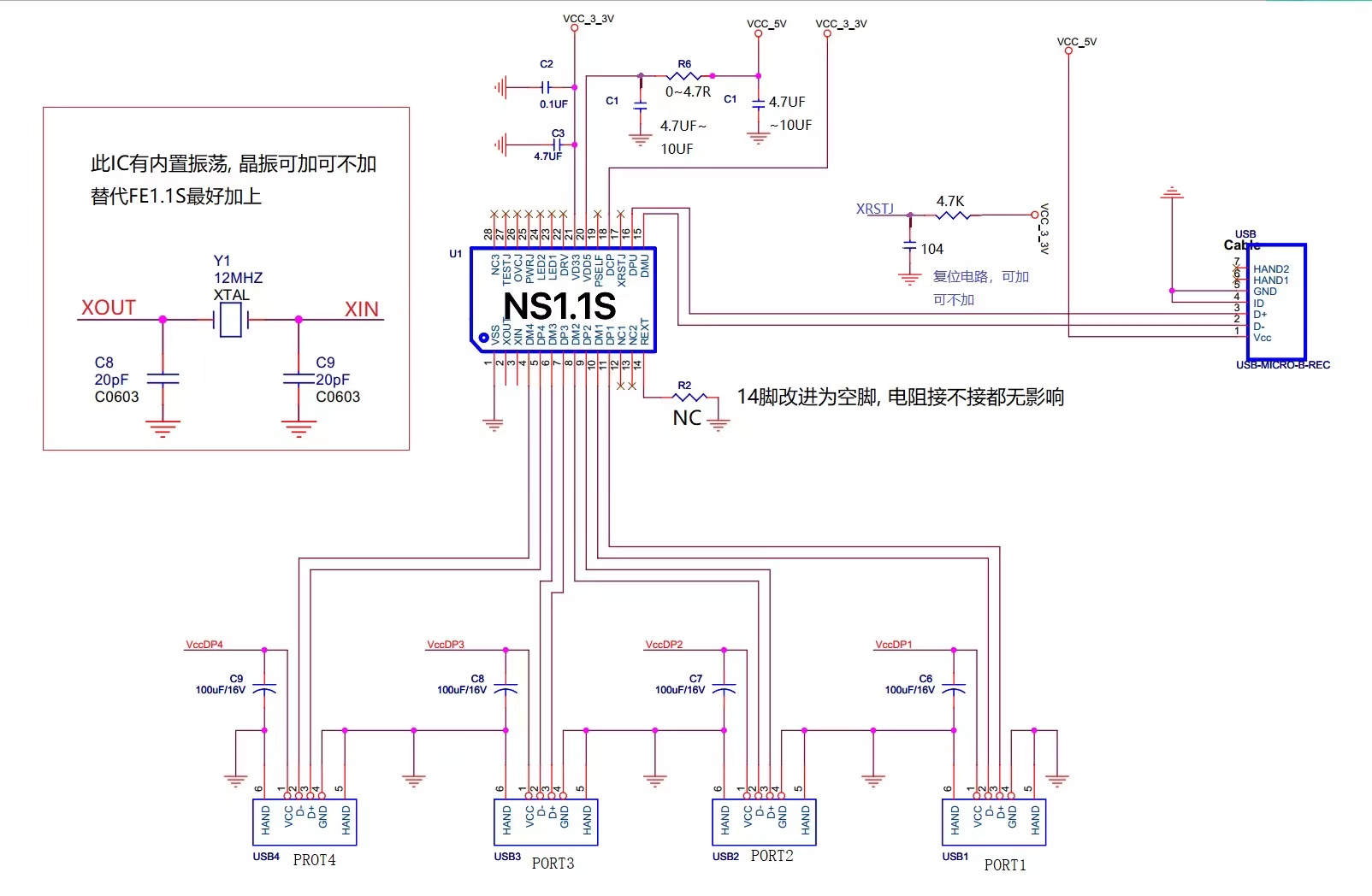

以上图所示，直接PIN FE1.1S的替换动作可以接近完美

优势：

零件数上的表现都会比FE1.1的来得少.

在效能省电上表现比FE1.1好.

具体的规格书及设计方案可联系
