ospf的基本网络类型

课程了解

点对点（P2P）

点对点网络指的是在一段链路上只能连接两台设备的环境，例如PPP链路。在这种网络类型中，OSPF报文（如Hello、DD、LSR、LSU和LSAck）通过组播地址224.0.0.5发送。默认情况下，接口每10秒发送一次Hello报文12。

点到多点（P2MP）

点到多点网络是将多条点对点链路的一段进行捆绑得到的网络类型。没有一种链路层协议会被默认认为是P2MP类型，通常需要管理员手动配置。在这种网络类型中，Hello报文通过组播发送，其他报文通过单播发送。默认情况下，Hello报文每30秒发送一次12。

广播多路访问（BMA）

广播多路访问网络是一个支持广播的环境，允许多台设备接入。在这种网络中，需要选举DR（指定路由器）和BDR（备份指定路由器）。OSPF报文的发送形式如下：Hello、LSU和LSAck报文通过组播发送，DD和LSR报文通过单播发送。默认情况下，Hello报文每10秒发送一次13。

非广播多路访问（NBMA）

非广播多路访问网络允许多台设备接入，但不支持广播功能。在这种网络中，OSPF报文通过单播发送，需要手动配置邻居关系。NBMA网络中也需要选举DR和BDR。默认情况下，Hello报文每30秒发送一次13。

了解这四种网络类型及其特点，有助于在不同的网络环境中正确配置和优化OSPF协议的运行。

p2p

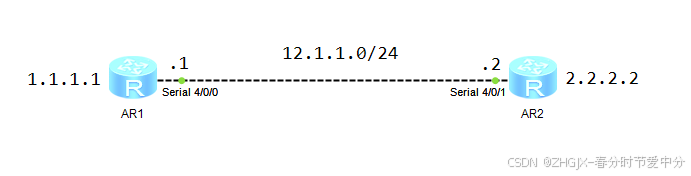

拓扑

命令

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname A1
[A1]int s4/0/0
[A1-Serial4/0/0]ip address 12.1.1.1 24
[A1-Serial4/0/0]q
[A1]ospf 1
[A1-ospf-1]area 0
[A1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[A1-ospf-1-area-0.0.0.0]q
[A1]ospf router-id 1.1.1.1

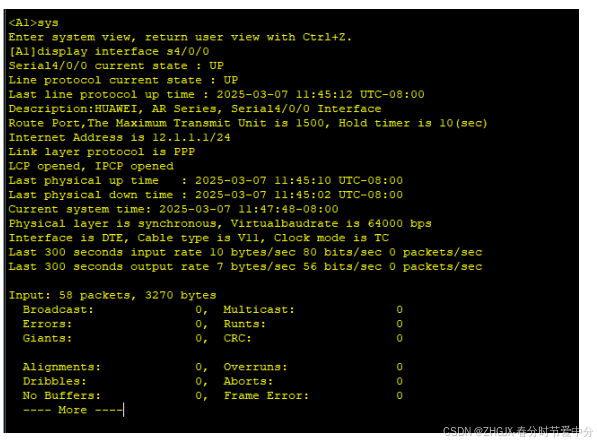

查看二层封装

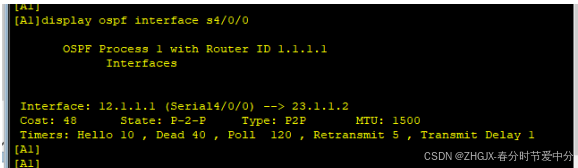

查看网络类型：

<Huawei>sys

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname A2

[A2]int S4/0/0

[A2-Serial4/0/0]ip address 12.1.1.2 24

[A2-Serial4/0/0]q

[A2]ospf router-id 2.2.2.2

[A2-ospf-1]area 0

[A2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

[A2-ospf-1-area-0.0.0.0]q

[A2]display ospf interface s4/0/0

 OSPF Process 1 with Router ID 2.2.2.2 Interfaces

 Interface: 12.1.1.2 (Serial4/0/0)

 Cost: 1562    State: Down      Type: P2P       MTU: 1500

 Timers: Hello 10 , Dead 40 , Poll  120 , Retransmit 5 , Transmit Delay 1

修改网络类型：

[A1 s4/0/0]ospf network-type p2p

Broadcast

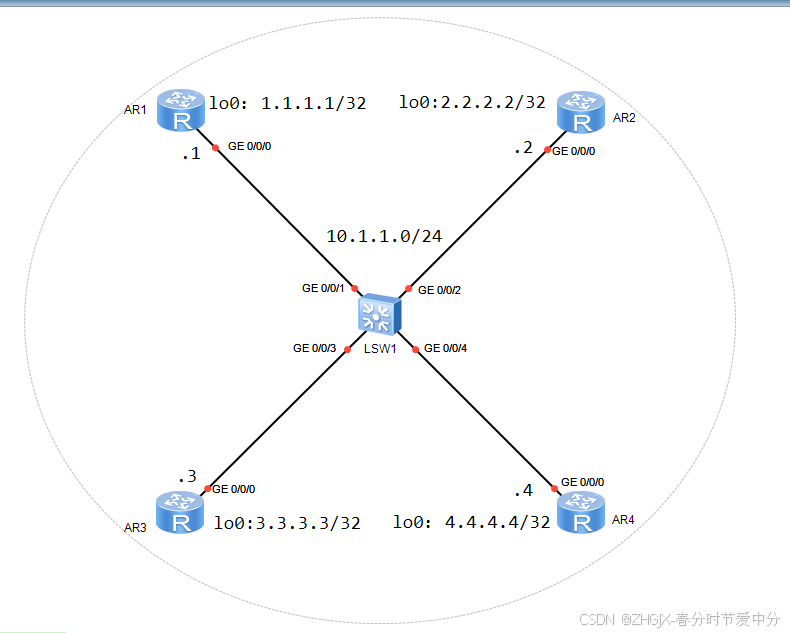

拓扑

命令

<A1>sys

Enter system view, return user view with Ctrl+Z.

[A1]undo in en

Info: Information center is disabled.

[A1]int g0/0/0

[A1-GigabitEthernet0/0/0]ip address 10.1.1.1 24

[A1-GigabitEthernet0/0/0]undo shutdown

Info: Interface GigabitEthernet0/0/0 is not shutdown.

[A1-GigabitEthernet0/0/0]q

[A1]int LoopBack 0

[A1-LoopBack0]ip address 1.1.1.1 24

[A1]ospf router-id 1.1.1.1

[A1-ospf-1]area 0

[A1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[A1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255

[A2]int g0/0/0

[A2-GigabitEthernet0/0/0]ip address 10.1.1.2 24

[A2-GigabitEthernet0/0/0]un shutdown

Info: Interface GigabitEthernet0/0/0 is not shutdown.

[A2-GigabitEthernet0/0/0]q

[A2]int LoopBack 0

[A2-LoopBack0]ip address 2.2.2.2 24

[A2-LoopBack0]q

[A2]ospf router-id 2.2.2.2

[A2-ospf-1]area 0

[A2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

[A2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.255

[A2-ospf-1-area-0.0.0.0]q

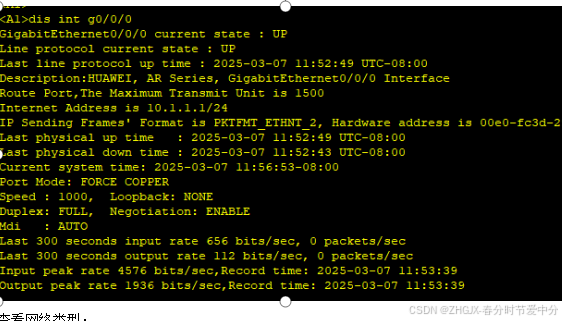

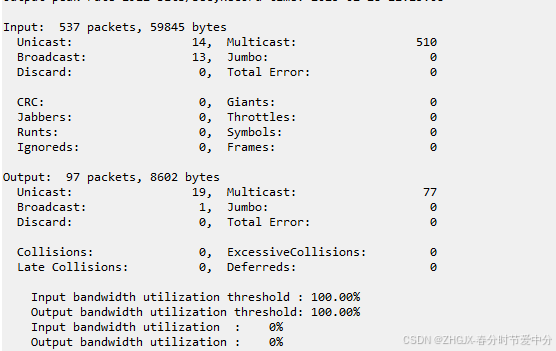

查看二层封装：

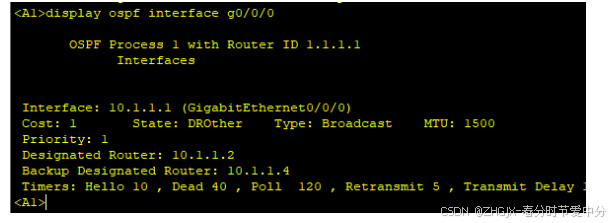

查看网络类型：

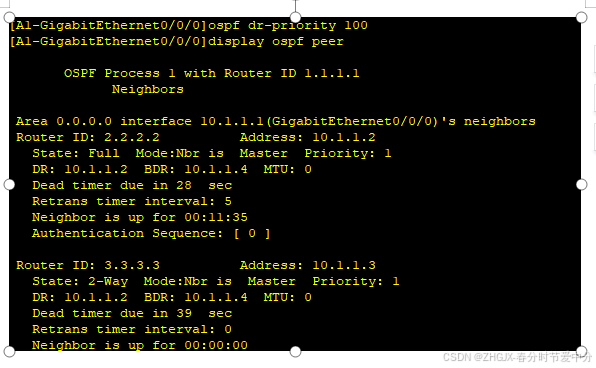

Dr 选举：

interface GigabitEthernet0/0/0

 ospf dr-priority 100

根据选举规则，优先级最高的路由器将成为 DR，次高的将成为 BDR。如果优先级相同，则比较 Router ID，Router ID 最大的路由器将成为 DR。
