threejs实现模型炸开全流程

模型工作

由于obj模型可能是一个整体，而不是一个个单独的部件，所以再炸开的时候，是无法进行部件分解的。因此，在搭建代码环境前，需要检查模型是否是可分解的模型。

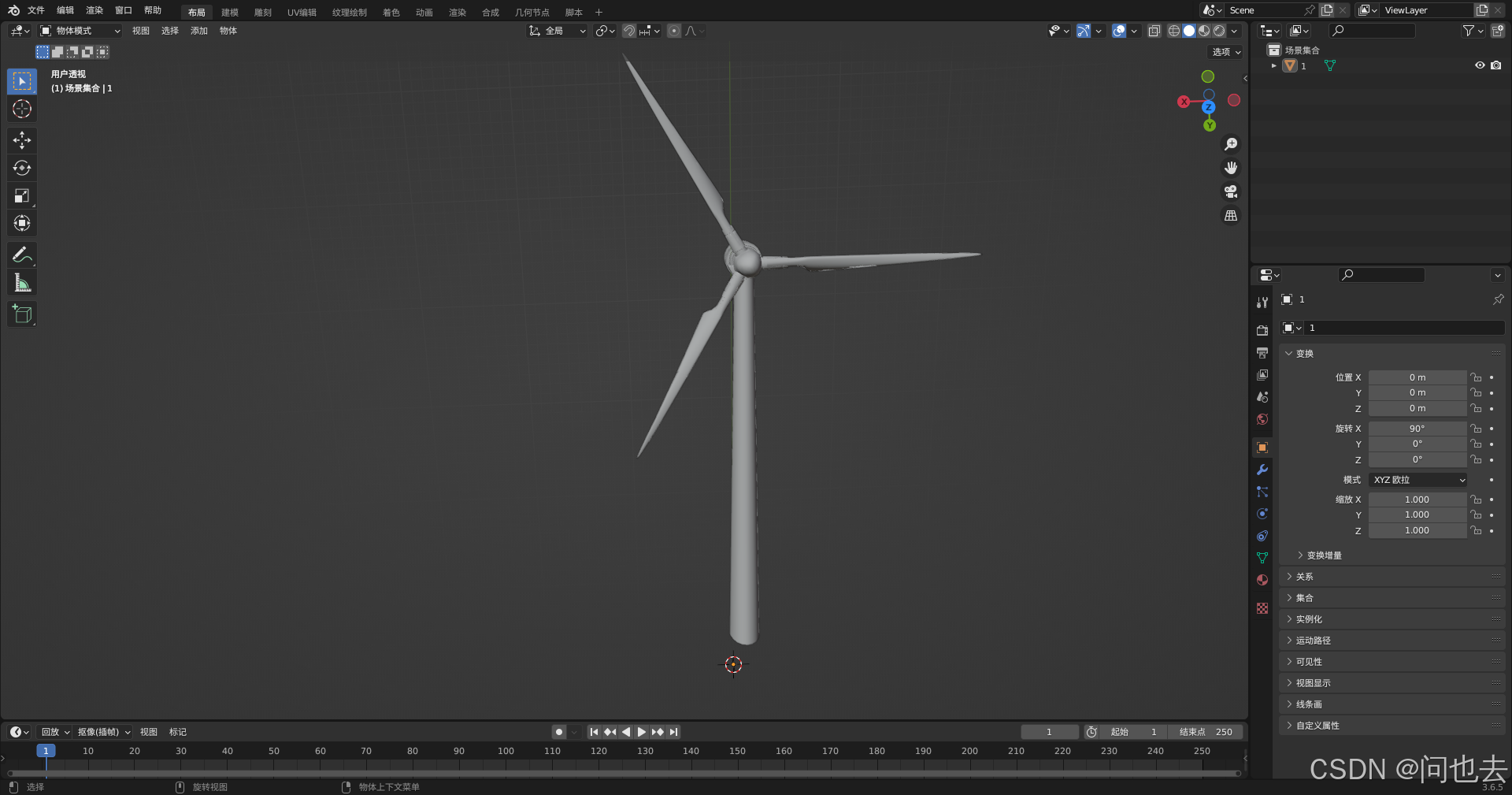

上图为单一模型，没有分解部件，因此需要先在建模软件进行部件分解

主要流程为:

• A键全选模型

• tab键切换成编辑模式

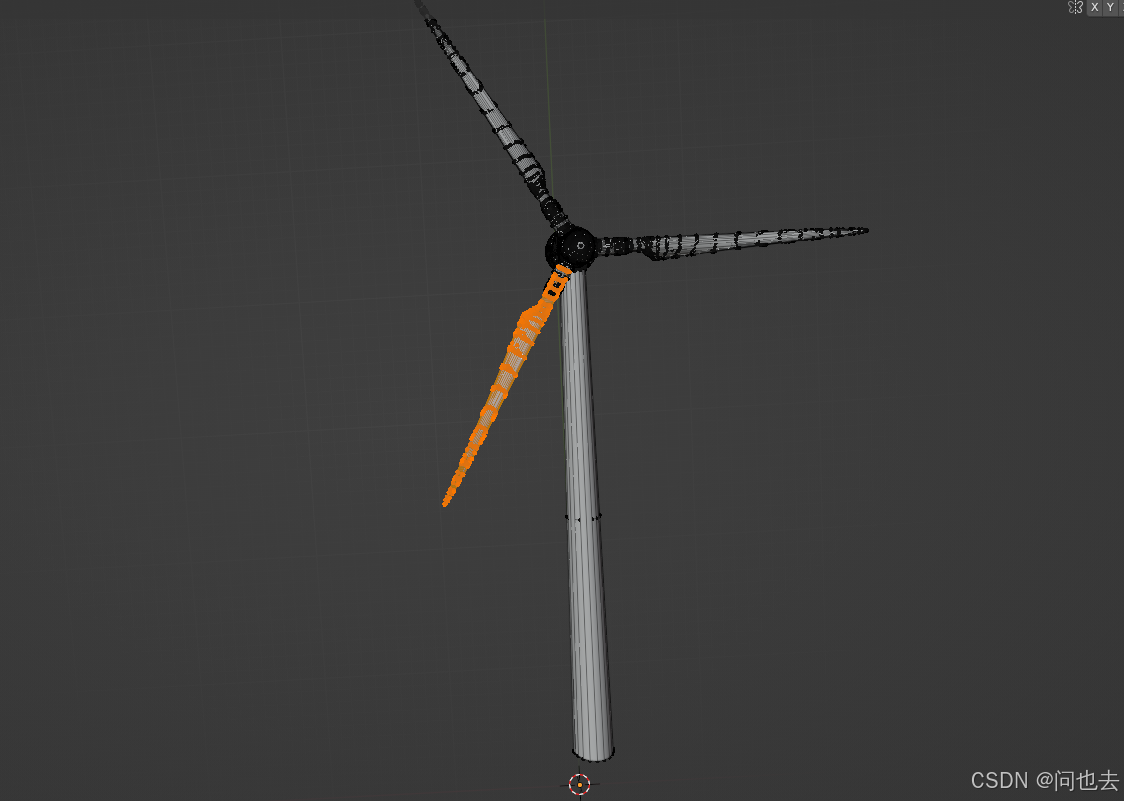

• 此时，鼠标选取一些部件的点，通过ctrl + l键进行部件关联

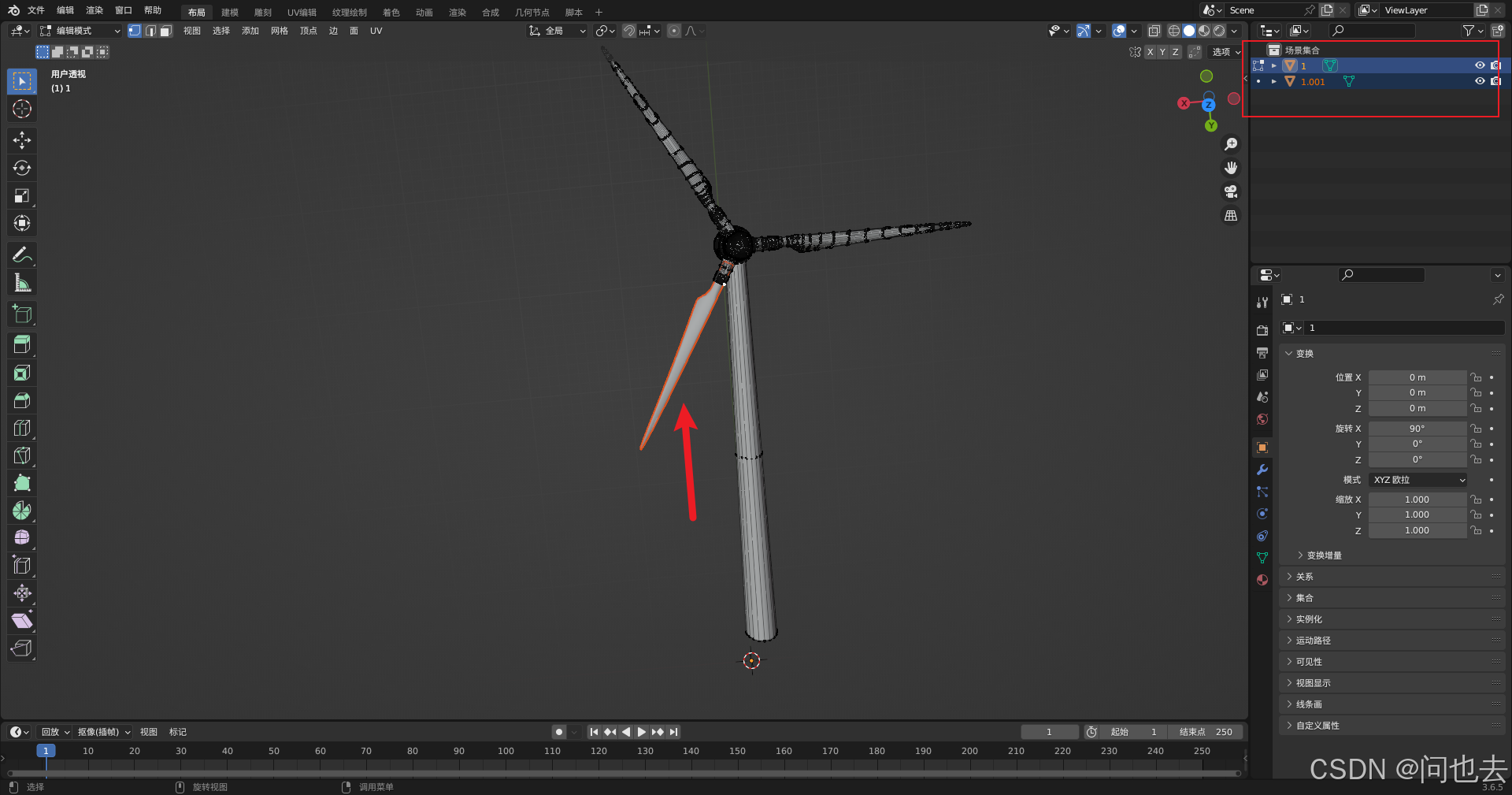

• 鼠标右键->分离->分离选中项,则键该部件进行分离



• 以此此操作，最终将整个模型部件进行分离，此时每个部件都有一个单独的名称

  代码环境搭建

  通过threejs搭建场景快捷便利，实现炸开效果，需要对单独的部件进行操作

  炸开效果

  主要流程：

  • 初始化三维场景，需要新建一个场景，设置背景光、基础灯光、轨道控制器等

  • 加载模型，调整模型姿态，相机姿态

  • 模型炸开：

    • 模型炸开需要考虑到一个炸开中心，以及各个部件的炸开方向

    • 一般选取模型中心点为炸开中心

    • 炸开方向可以通过每个部件的质心到炸开中心形成一个方向向量，以此向量形成炸开方向

    • 计算每个部件质心到炸开中心的距离，作为一个距离权重，以此保证在相似方向上的部件，离炸开中心越远，分离的距离也越远

        //收集所有部件信息
            model.traverse((child) => {
              //计算每个部件质心
              if (child.isMesh) {
                //计算每个部件的质心
                const geometry = child.geometry;
                geometry.computeBoundingBox();
                const partCenter = new THREE.Vector3();
                geometry.boundingBox.getCenter(partCenter);
                child.localToWorld(partCenter);

                //计算基础方向向量
                const direction = new THREE.Vector3()
                  .subVectors(partCenter, targetCenter)
                  .normalize();
                // 添加随机偏移使爆炸效果更自然
                const randomOffset = new THREE.Vector3(
                  (Math.random() - 0.5) * 0.3,
                  (Math.random() - 0.5) * 0.3,
                  (Math.random() - 0.5) * 0.3
                );

                // 计算距离权重（距离中心越远，移动距离越大）
                const distanceWeight = partCenter.distanceTo(targetCenter) * 1;
                parts.push({
                  mesh: child,
                  originalPosition: child.position.clone(),
                  originalRotation: child.rotation.clone(),
                  direction: direction.add(randomOffset).normalize(),
                  // direction: direction,

                  distanceWeight: distanceWeight,
                });
              }
            });


    • 通过gsap动画，实现过程效果

      //炸开/复原切换函数
      const toggleExplode = () => {
        isExploded.value = !isExploded.value;
        parts.forEach((part) => {
          if (isExploded.value) {
            //炸开动画
            gsap.to(part.mesh.position, {
              x:
                part.originalPosition.x + part.direction.x * part.distanceWeight * 15,
              y:
                part.originalPosition.y + part.direction.y * part.distanceWeight * 15,
              z:
                part.originalPosition.z + part.direction.z * part.distanceWeight * 15,
              duration: 1,
              ease: "power2.out",
            });
            //添加旋转动画
            gsap.to(part.mesh.rotation, {
              x: part.originalRotation.x + (Math.random() - 0.5) * Math.PI * 0.2,
              y: part.originalRotation.y + (Math.random() - 0.5) * Math.PI * 0.2,
              z: part.originalRotation.z + (Math.random() - 0.5) * Math.PI * 0.2,
              duration: 1,
              ease: "power2.out",
            });
          } else {
            //复原动画
            gsap.to(part.mesh.position, {
              x: part.originalPosition.x,
              y: part.originalPosition.y,
              z: part.originalPosition.z,
              duration: 1,
              ease: "power2.inout",
            });

            gsap.to(part.mesh.rotation, {
              x: part.originalRotation.x,
              y: part.originalRotation.y,
              z: part.originalRotation.z,
              duration: 1,
              ease: "power2.inOut",
            });
          }
        });
      };


      高亮效果

      涉及到相机的重定位和部件材质的替换

      主要流程:

      • 找到需要定位的材质

      • 存储其原有材质，重新定义新材质给它，以达到高亮效果

        //保存原始材质
          if (highlightedMesh.value) {
            //恢复之前高亮部件的材质
            highlightedMesh.value.material = originalMaterial.value;
          }
          //创建高亮材质
          originalMaterial.value = targetPart.material.clone();
          const highlightMaterial = targetPart.material.clone();

          // 调整为更柔和的蓝白色高亮，更适合金属质感
          highlightMaterial.emissive = new THREE.Color(0x3388ff); // 柔和的蓝色
          highlightMaterial.emissiveIntensity = 0.5; // 降低发光强度，使效果更自然

          // 如果需要更细腻的金属质感，可以同时调整这些参数
          highlightMaterial.metalness = 0.8; // 增加金属感
          highlightMaterial.roughness = 0.2; // 降低粗糙度，增加光泽感
          //应用高亮材质
          targetPart.material = highlightMaterial;
          highlightMaterial.value = targetPart;


      • 重新计算部件质心，相机指向新的位置并设置移动动画

        //计算部件的包围盒中心
          const boundingBox = new THREE.Box3().setFromObject(targetPart);
          const center = boundingBox.getCenter(new THREE.Vector3());

          //计算相机新位置
          const offset = new THREE.Vector3(2, 2, 2);
          const newCameraPosition = center.clone().add(offset);
          //使用GSAP制作相机移动动画
          gsap.to(camera.position, {
            x: newCameraPosition.x,
            y: newCameraPosition.y,
            z: newCameraPosition.z,
            duration: 2,
            ease: "power2.inOut",
            onUpdate: () => {
              camera.lookAt(center);
            },
          });
          //更新控制器目标点
          gsap.to(controls.target, {
            x: center.x,
            y: center.y,
            z: center.z,
            duration: 1,
            ease: "power2.inOut.inOut",
            onComplete: () => {
              controls.update();
            },
          });

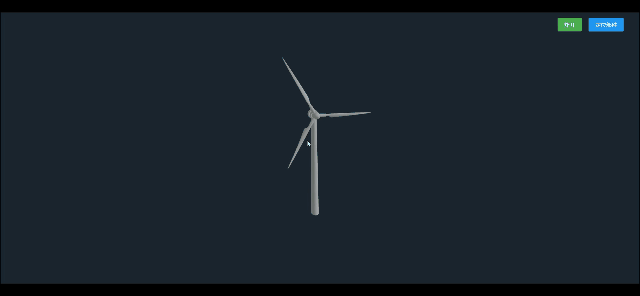

  最终效果
