wireshark实验

目录

实验与学生基本信息

一、数据链路层

1.实作一 熟悉 Ethernet 帧结构

2.实作二 了解子网内/外通信时的 MAC 地址

3.实作三 掌握 ARP 解析过程

 二、网络层

1.实作一 熟悉 IP 包结构

 2.实作二 IP 包的分段与重组

3.实作三 考察 TTL 事件

三、传输层

1.实作一 熟悉 TCP 和 UDP 段结构

2.实作二 分析 TCP 建立和释放连接

四、应用层

 1.实作一 了解 DNS 解析

2.实作二 了解 HTTP 的请求和应答

---

实验与学生基本信息

课程名称	重庆交通大学
实验题目	wireshark实验
指导教师	王勇
专业班级	计算机科学与技术2019级2班
学号	631907090120
姓名	翁超

一、数据链路层

1.实作一 熟悉 Ethernet 帧结构

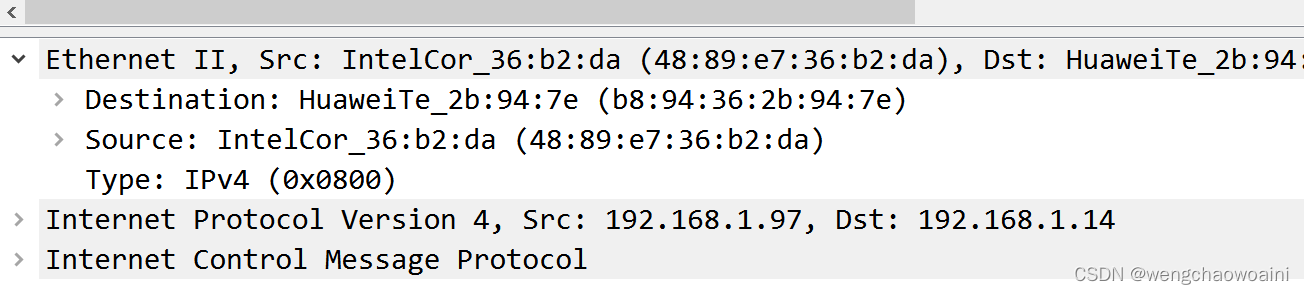

使用 Wireshark 任意进行抓包，熟悉 Ethernet 帧的结构，如：目的 MAC、源 MAC、类型、

 ✎ 问题
你会发现 Wireshark 展现给我们的帧中没有校验字段，请了解一下原因。

答：
Wireshark会自动丢弃掉校验字段。有时校验会由网卡计算，这时Wireshark抓到的本机发送的数据包的校验和都是错误的，所以默认关闭了Wireshark自己的校验。

2.实作二 了解子网内/外通信时的 MAC 地址

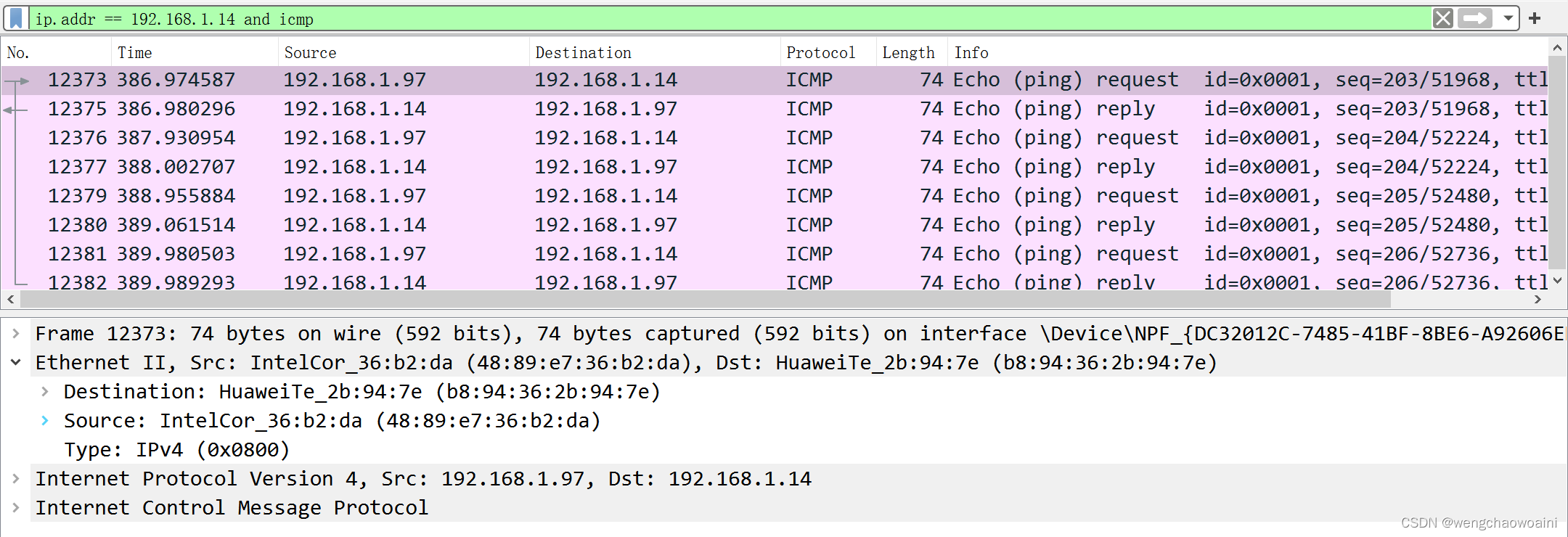

1.ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可使用 icmp 关键字进行过滤以利于分析），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

发出的帧的目的地与返回帧源的目的mac 是b8:94:36:2b:94:7e,这是同一子网的主机mac

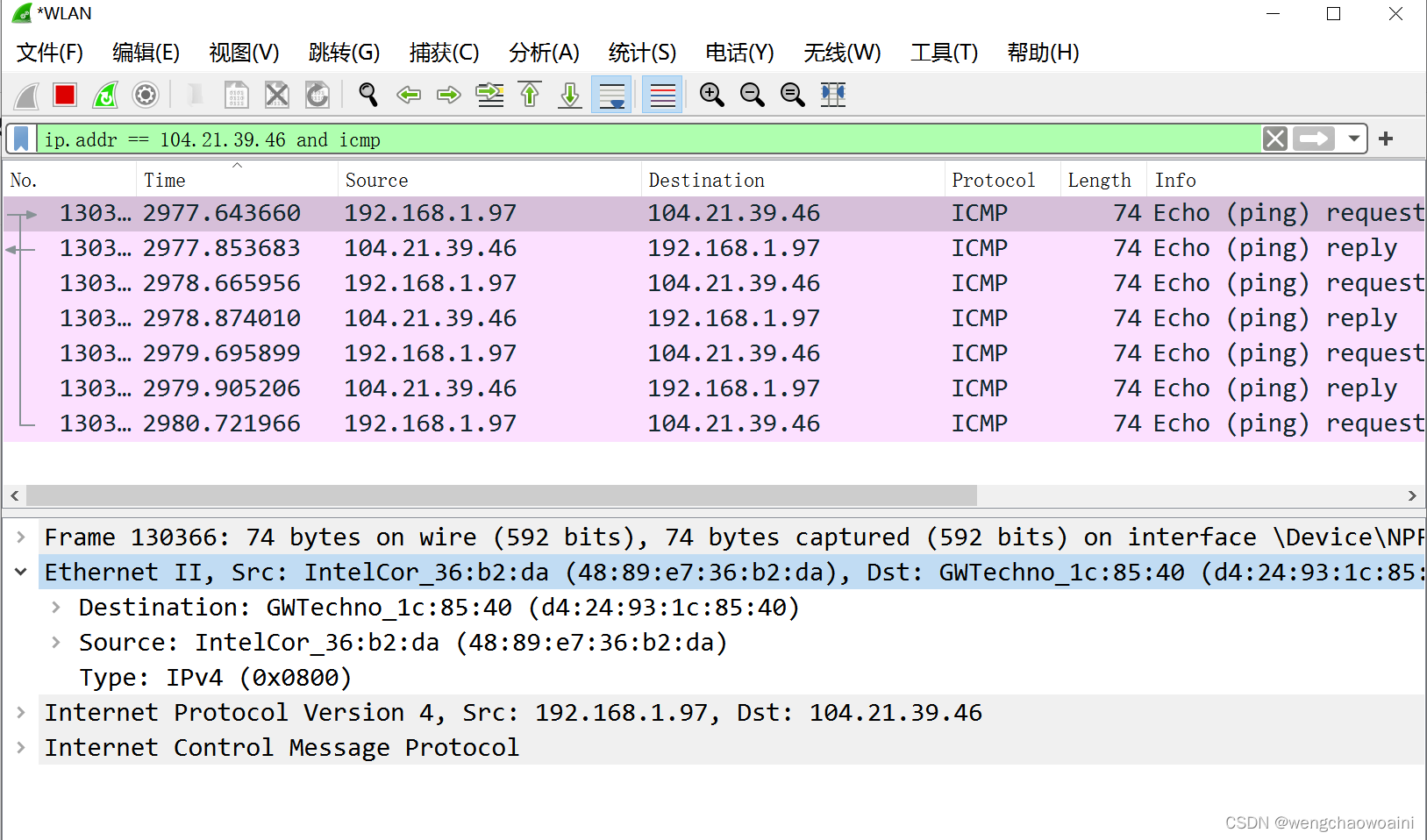

2.然后 ping qige.io （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少？这个 MAC 地址是谁的？

发出的帧的目的地与返回帧源的目的mac 是d4:24:93:1c:85:40这是网关的物理地址

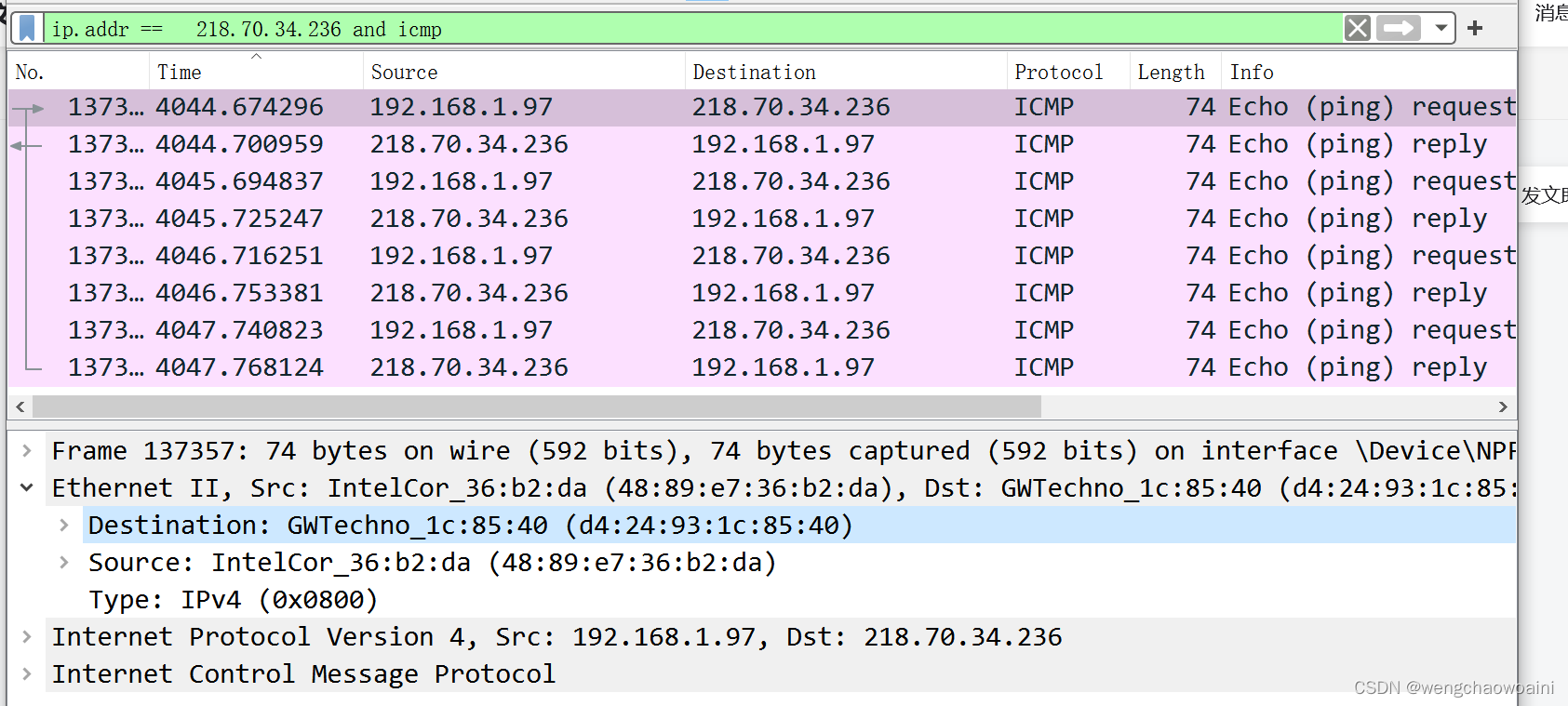

3.再次 ping www.cqjtu.edu.cn （或者本子网外的主机都可以），同时用 Wireshark 抓这些包（可 icmp 过滤），记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址又是多少？这个 MAC 地址又是谁的？

发出的帧的目的地与返回帧源的目的mac 是d4:24:93:1c:85:40这是网关的物理地址

✎ 问题
通过以上的实验，你会发现：
1.访问本子网的计算机时，目的 MAC 就是该主机的
2.访问非本子网的计算机时，目的 MAC 是网关的
请问原因是什么？

答：MAC地址工作于局域网，局域网之间的互连一般通过现有的公用网或专用线路，需要进行网间协议转换。所以访问非本子网的计算机时，目的 MAC
是网关的。

3.实作三 掌握 ARP 解析过程

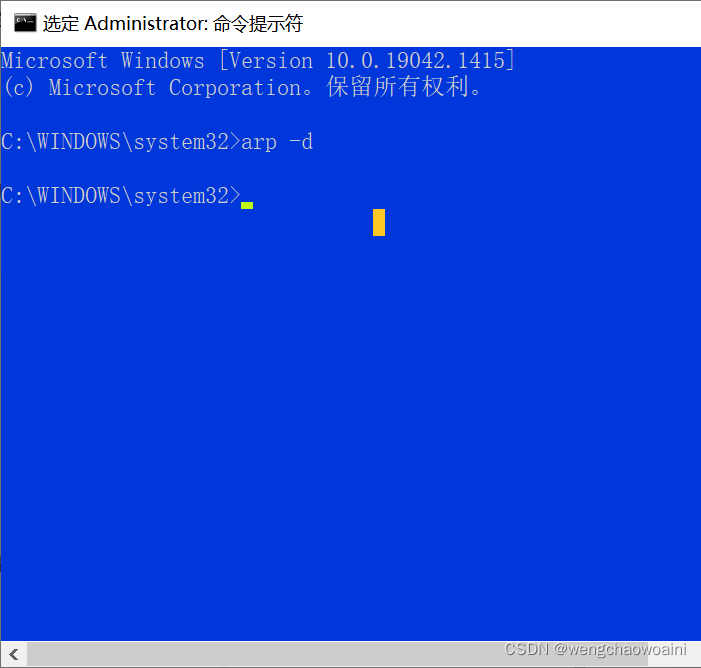

1.为防止干扰，先使用 arp -d * 命令清空 arp 缓存

2.ping 你旁边的计算机（同一子网），同时用 Wireshark 抓这些包（可 arp 过滤），查看 ARP 请求的格式以及请求的内容，注意观察该请求的目的 MAC 地址是什么。再查看一下该请求的回应，注意观察该回应的源 MAC 和目的 MAC 地址是什么。

3.再次使用 arp -d * 命令清空 arp 缓存
