【GBT32960-2016】标准解析入门(一)

完整的数据包

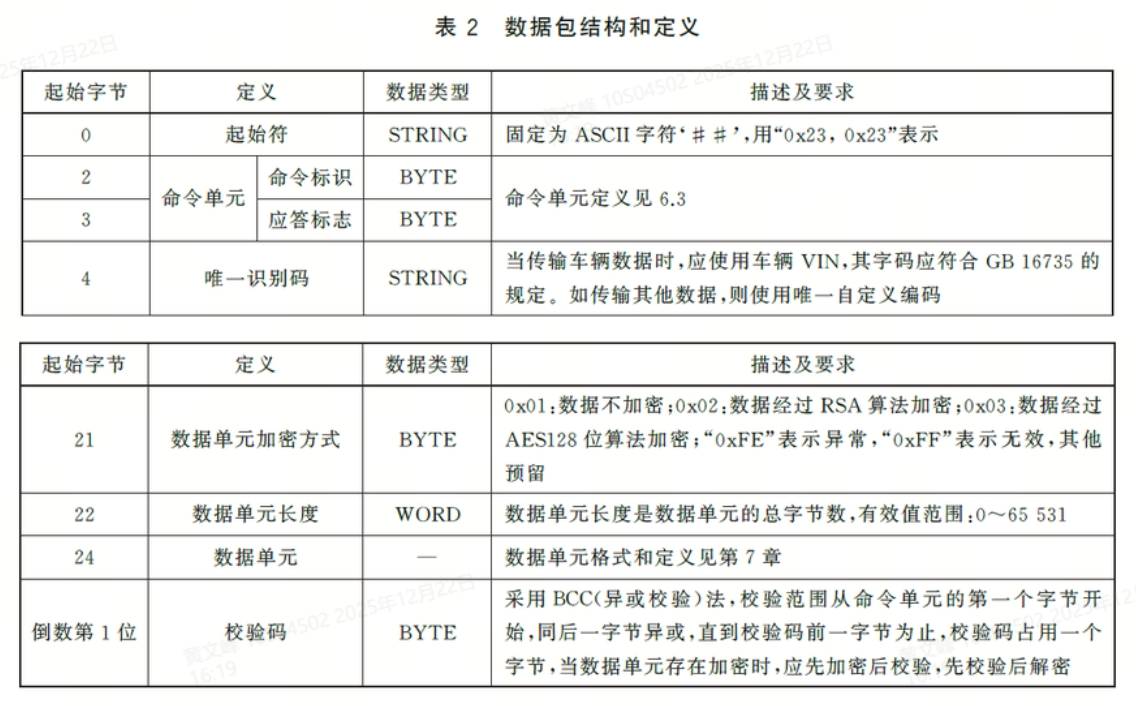

一个完整的数据包应由起始符、命令单元、识别码、数据加密方式、数据单元长度、数据单元和校验
码组成,数据包结构和定义见表:

起始符

起始符：固定为ASCII字符‘##’,用“0x23,0x23”表示

长度：距离下一个命令单元起始字节2，所以长度是2个字节
读取方式：buf.readShort()
转换16进制对比“0x23,0x23”：HexUtil.toHex(buf.readShort())

命令单元

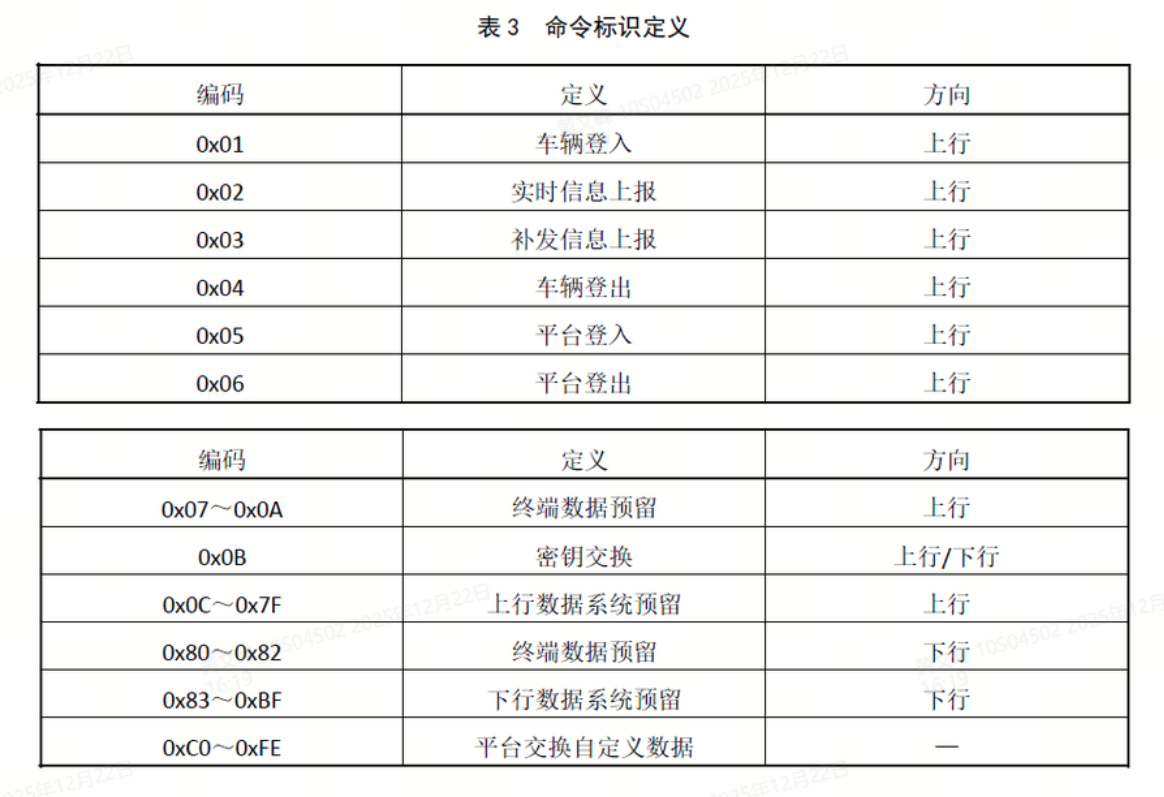

命令单元-命令标识

命令标识应是发起方的唯一标识，代表是协议类型（业务类型）

长度：1个字节
读取方式：buf.readByte()
byte转int:int aid = aidByte & 0xFF; 或 int aid = (int)aidByte;
命令标识定义示例：public static final short AID_LOGIN = 0x01;

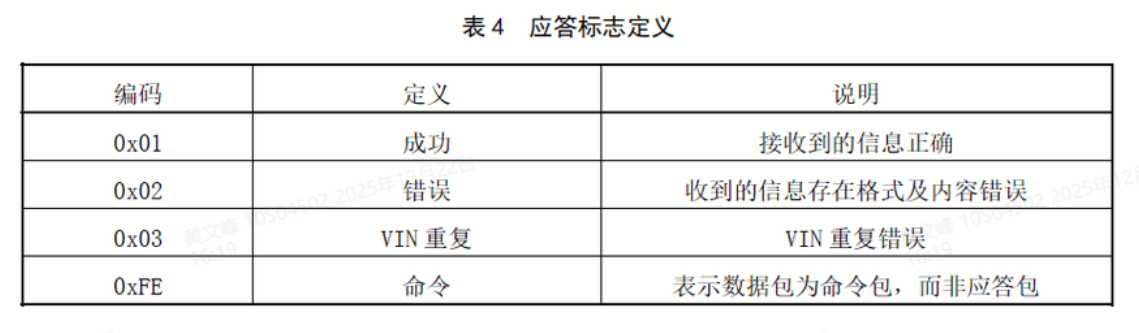

命令单元-应答标志

• 命令的主动发起方应答标志为0xFE，表示此包为命令包；
• 当应答标志不是0xFE时，被动接收方应不应答。
• 当命令的被动接收方应答标志不是0xFE，此包表示为应答包。
• 当服务端发送应答时，应变更应答标志，保留报文时间，删除其余报文内容，并重新计算校验位。

长度：1个字节
读取方式：buf.readByte()
byte转int:int mid = midByte & 0xFF; 或 int mid = (int)midByte;
应答标志作用:用于判断是否需要应答协议

唯一识别码

当传输车辆数据时，应使用车辆VIN，其字码应符合GB16735 的规定。
如传输其他数据，则使用唯一自定义编码。

长度：距离下一个命令单元起始字节21，所以长度是21-4=17个字节（初学者根据协议计算长度）,但其实车架号固定长度就是17
读取方式：
byte[] vinBytes = new byte[17];
buf.readBytes(vinBytes);
String vin = new String(vinBytes, Charset.forName("utf-8"));

数据单元加密方式

• 0x01：数据不加密；
• 0x02：数据经过RSA 算法加密；
• 0x03:数据经过AES128 位算法加密；
• 0xFE:表示异常，
• 0xFF:表示无效，其他预留。

长度：1个字节
读取方式：
读取方式：buf.readByte()
byte转int:int securityType = securityTypeByte & 0xFF;
或 int securityType = (int)securityTypeByte;
/**
0x01:数据不加密
*/
public static final int SECURE_NONE = 0x01;
/**
0x02:数据经过RSA算法加密
*/
public static final int SECURE_RSA = 0x02;
/**
0x03数据经过AES128位算法加密
*/
public static final int SECURE_AES = 0x03;
if (securityType == SECURE_RSA) {
} else if (securityType == SECURE_RSA) {
}

数据单元长度

数据单元长度是数据单元的总字节数，有效值范围：0～65531。

长度：2个字节
读取方式：buf.readShort()
short占两个字节，且数据单元长度正好是int，可以直接用readShort()读取

数据单元

每条命令标识数据集不同，详看数据单元格式及定义
