C#中GDI+图形图像技术(Graphics类、Pen类、Brush类）

目录

一、创建Graphics对象

1.创建Pen对象

2.创建Brush对象

（1）SolidBrush类

（2）HatchBrush类

（3）LinerGradientBrush类

---

                用户界面上的窗体和控件非常有用，且引人注目，而有时还需要在屏幕上使用颜色和图形对象。只使用WinForms控件是不够的，还需要使用图形功能。通过使用图形，开发人员可以轻松地绘制他们的用户界面屏幕，并提供颜色、图形和对象。WinForms中的图形通过GDI+实现，GDI+是图形设备接口的高级版本。

        GDI+指的是.NET Framework和.NET 中提供二维图形、图像处理等功能，是构成Windows操作系统的一个子系统，它提供了图形图像操作的应用程序编程接口（API）。GDI+将应用程序与图形硬件分隔，使程序员能够创建与设备无关的应用程序。GDI+主要用于在窗体上绘制各种图形图像，可以用于绘制各种数据图形、数学仿真等。GDI+可以在窗体程序中产生很多自定义的图形，便于开发人员展示各种图形化的数据。

         本文所有示例的环境：VS2022,.NET 8.0，Windows窗体应用。

一、创建Graphics对象

        Graphics类是GDI+的核心，提供将对象绘制到显示设备的方法。Graphics与特定的设备上下向关联，是用于创建图形图像的对象。Graphics类封装了绘制直线、曲线、图形、图像和文本的方法，是进行一切GDI+操作的基础类。创建Graphics对象有以下3种方法。

☑ 在窗体或控件的Paint事件中创建，将其作为PaintEventArgs的一部分。在为控件创建绘制代码时，通常会使用此方法来获取对图形对象的引用。
private void Form1_Paint(object sender,PaintEventArgs e)
{Graphics g =e.Graphics;}
☑ 调用控件或窗体的CreateGraphics()方法以获取对Graphics对象的引用，该对象表示控件或窗体的绘图画面。如果在已存在的窗体或控件上绘图，应该使用此方法。
private void Form1_Load(object sender,EventArgs e){
Graphics g;
g=this.CreateGraphics();}
☑ 由从Image继承的任何对象创建Graphics对象，此方法在需要更改已存在的图像时十分有用。
private void Form1_Load(object sender,EventArgs e){
Bitmap mbit =new Bitmap(@"C:\s.bmp");
graphics g =Graphics.Fromlmage(mbit);}

        当不再需要返回的Graphics时，必须通过调用其Dispose()方法来释放它。Graphics只在当前窗口消息期间有效。

1.创建Pen对象

        Pen类主要用于绘制线条，或者线条组合成的其他几何形状。

public Pen (Color color,float width)
☑ color：设置Pen的颜色。
☑ width：设置Pen的宽度。

2.创建Brush对象

        Brush类主要用于填充几何图形。Brush类是一个抽象基类，不能进行实例化。若要创建一个画笔对象，需使用从Brush派生出的类，如SolidBrush、HatchBrush等。

（1）SolidBrush类

        SolidBrush类定义单色画笔，画笔用于填充图形形状。

public SolidBrush(Color color)
color：表示此画笔的颜色。

//Form1_Paint事件
namespace _Graphics
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        private void Button1_Click(object sender, EventArgs e)
        {
            Graphics ghs = CreateGraphics();		//创建Graphics对象
            Brush mybs = new SolidBrush(Color.Red);	//使用SolidBrush类创建一个Brush对象
            Rectangle rt = new(10, 10, 145, 110);   //绘制一个矩形
            ghs.FillRectangle(mybs, rt);		    //用Brush填充Rectangle
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            button1.Text = "绘制红色矩形实体";
            button1.AutoSize = true;
            button1.Location = new Point(27, 126);
            ClientSize = new Size(164, 161);
        }
    }
}

​​​​​​​（2）HatchBrush类

        HatchBrush类提供了一种特定样式的图形，用来制作填满整个封闭区域的绘图效果。

public HatchBrush (HatchStyle hatchstyle,Color foreColor)
☑ hatchstyle：HatchStyle值之一，表示此HatchBrush所绘制的图案。
☑ foreColor：Color结构，它表示此HatchBrush所绘制线条的颜色。

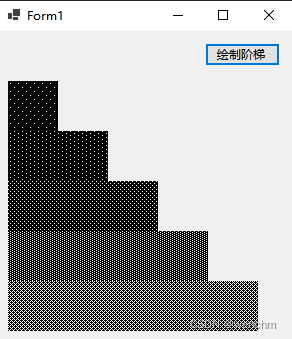

//利用HatchStyle值，绘制5阶梯
using System.Drawing.Drawing2D;

namespace _02
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
            button1.Text = "绘制阶梯";
            button1.Location = new Point(207, 12);
            ClientSize = new Size(294, 311);
        }

        private void Button1_Click(object sender, EventArgs e)
        {
            Graphics ghs = CreateGraphics();				//创建Graphics对象
            for (int i = 1; i < 6; i++)						//使用for循环
            {
                HatchStyle hs = (HatchStyle)(5 + i);		//设置HatchStyle值
                HatchBrush hb = new(hs, Color.White);		//实例化HatchBrush类
                Rectangle rtl = new(10, 50 * i, 50 * i, 50);//根据i值绘制矩形
                ghs.FillRectangle(hb, rtl);					//填充矩形
            }
        }
    }
}

​​​​​​​（3）LinerGradientBrush类

        LinerGradientBrush类提供一种渐变色彩的特效，填满图形的内部区域。在使用LinerGradientBrush类时，必须在命名空间中添加System.Drawing.Drawing2D。

public LinerGradientBrush(Point point1,Point point2,Color color1,Color color2)

        LinerGradientBrush类的参数及说明

参    数	说   明
point	表示线形渐变的开始点
point2	表示线形渐变的结束点
color	表示线形渐变的开始色彩
color2	表示线形渐变的结束色彩

//通过LinerGradientBrush类绘制线形渐变图形
using System.Drawing.Drawing2D;
namespace _03
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void Button1_Click(object sender, EventArgs e)
        {
            //实例化两个Point类
            Point p1 = new(100, 100);
            Point p2 = new(150, 150);
            //实例化LinerGradientBrush类，设置其使用黑色和白色进行渐变
            LinearGradientBrush lgb = new(p1, p2, Color.Black, Color.White);
            Graphics ghs = CreateGraphics();					//实例化Graphics类
            //设置WrapMode属性指示该LinearGradientBrush的环绕模式
            lgb.WrapMode = WrapMode.TileFlipX;
            ghs.FillRectangle(lgb, 15, 15, 150, 150);		   //填充绘制矩形
        }
    }
}
