Bootlodar开发过程问题归纳

本文章记录开发bootlodar过程中遇到的问题

• 堆栈空间与Flash空间占用

本项目使用F407ZGT6芯片内部 flash =1M=1024kb   内部RAM=192Kb

MDK5项目正确编译后 下方会出现

Program Size: Code=35748 RO-data=628 RW-data=140 ZI-data=26204

Code: 程序所占用的FLASH大小，存储在FLASH.

RO-data: Read-only-data,程序定义的常量，存储在FLASH中。

RW-data:Read-write-data,已经被初始化的变量，存储在SRAM中。

ZI-data:Zero-Init-data,未被初始化的变量，存储在SRAM中。

空间划分前 确认自己的代码需要占用多大的Flash空间 与 RAM

Flash = 35748  + 628  = 36376  ≈ 35Kb

RAM = 140  + 26204  = 26344  ≈ 26Kb

目前分配bootlodar的flash空间为 0x08020000 = 128Kb

在stm32中 堆栈空间被存储在SRAM中 检查一下RAM有没有超过F4的192Kb即可

• 如何检查自己分配的空间是否正确

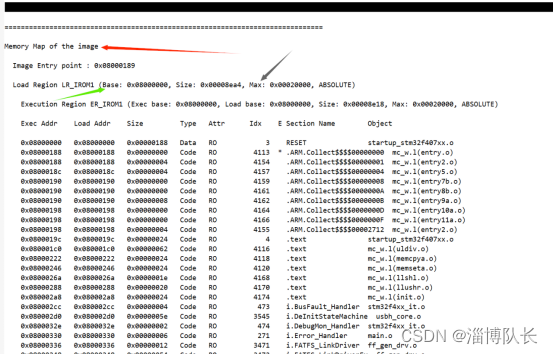

1.MDK5项目 在编译后 可以选择输出 .map文件



可以看到 绿色箭头指向bootlodar的起始地址0x08000000，最大值为0x08020000



.map文件的最后也会计算出 本项目所需要的空间大小
三、FATFS与U盘

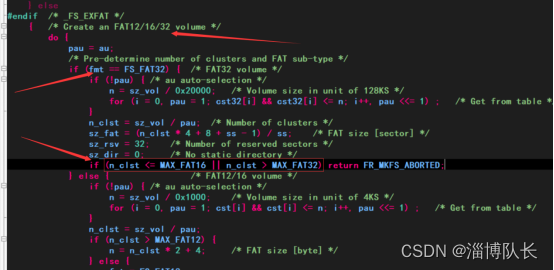

1.FAT32要求簇数不能少于0xfff5个 不能多于0x0FFFFFF5个簇

如果低于0xfff5则只能使用FAT16 多余0x0FFFFFF5个簇则只能使用exFat格式



在使用FAT32时 确定自己清楚知道什么是簇 什么是扇区 什么是块

簇： 簇是进行文件空间分配的最小单位。所以FATFS限制了簇的大小 其实就是限制了你在里面最多允许存储多少个文件

扇区与块：以本项目 W25Q64为例，包含一页256字节，4K(4096 字节)为一个扇区，16个扇区为1块，容量为8M字节，共有128个块，2048 个扇区。

2.U盘OTG协议（On-The-Go）

什么是OTG协议 ，本身USB是一个主从设备通信协议，也就是说主能与从通信，从设备不可与从设备通信，主设备不可与主设备通信，USB_OTG协议实现了2个USB外设在脱离PC（主设备）的情况下可以直接通信。

Stm32仅支持USB2.0协议以下的设备 连接前检查自己U盘的协议版本

详细的配置流程可以借鉴(5条消息) cubemx使用FATFS实现对U盘读取 --- STM32F407_mx_fatfs_init_看电路的程序猿的博客-优快云博客

USB链接状态介绍

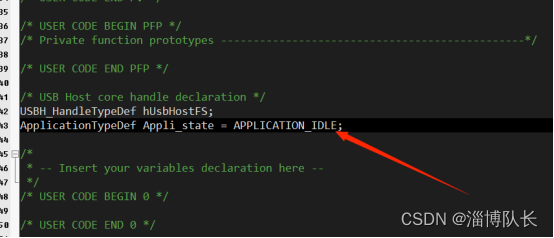

现cube生成代码统一变量ID Appli_state记录USB链接状态

APPLICATION_IDLE, APPLICATION_START,APPLICATION_READY,APPLICATION_DISCONNECT

分别代表1.未连接 2.链接但未就绪 3.就绪 4.断开连接

如果程序能够正常在这些状态中切换但是未进入就绪状态

1. 检查U盘USB协议版本
2. 确认自己的时钟配置正确
3. 检查硬件链接 USB接口 Dp对应ttl信号中的D+ Dm对应ttl信号中的D-

四、Flash的读写验证 与 BIn格式的文件生成

J_Flash工具读写内部Flash 验证自己写进去的与生成出来的bin文件相同

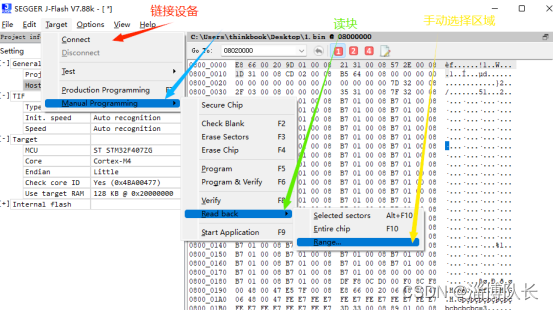

1.链接好jlink硬件后 打开JFlash 链接设备



选择后填入起始地址 与 结束地址 读取内容

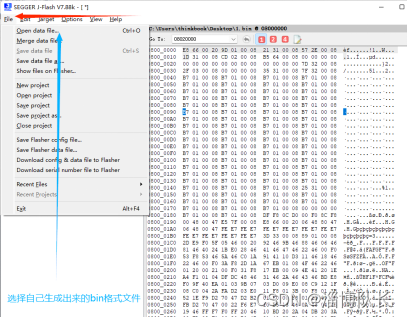

而后选中读出来的字节 copy出来 打开自己生成的bin格式文件 打开方式如下



然后一定要去逐字节比对 确保每一个bit都是正确的 我这里发现自己每次生成的bin格式文件与使用MDK5下载方式下载进去的内容是不一样的

1. Bin格式文件的生成

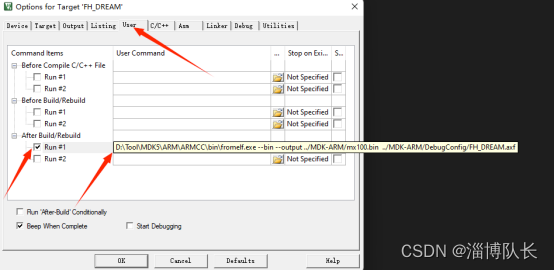

选择我们熟悉的魔术棒

Fromelf.exe工具被默认安装在 MDK5工具安装目录下 如果没有 重新安装MDK5

注意：

Bin格式的文件是依据axf格式生成出来的，axf格式是每次编译时都会重新生成的，确保这里填入的axf格式路径是每次重新生成出来的axf文件。下面说怎么设置输出编译文件目录！

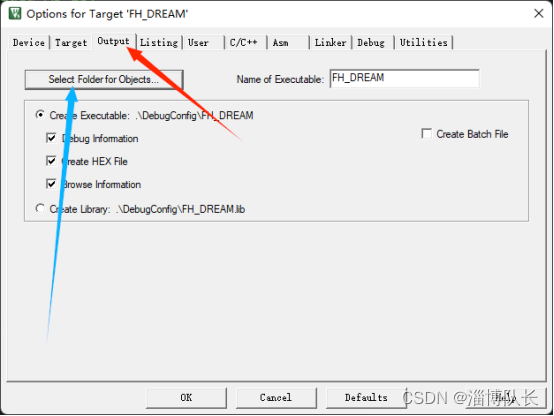

还是我们熟悉的魔术棒 打开Output选项卡 蓝色箭头点击选择目录 确认后编译生成的.o.axf.art格式的文件都会被生成在匿选择的目录下，确认你下载的bin格式文件是每次重新生成的！



五、bootlodar跳转失败问题排查思路

1.确认自己的跳转函数能够正常跳转

2.确认自己的跳转后的程序 正确的指向了中断向量表

3.确认自己写入FLash的地址 与 内容无误

4.如果以上都无问题 检查是不是自己的bin文件是不是每次依据.axf重新生成的
