RT10XX 看门狗——RTWDOG系统复位

i.MX RT10XX 看门狗定时器配置与使用指南
最新推荐文章于 2025-09-04 17:34:11 发布
原创 最新推荐文章于 2025-09-04 17:34:11 发布 · 865 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#nxp #单片机

本文详细介绍了i.MX RT10XX微控制器中的三个看门狗定时器，特别是WDOG12和WDOG3的区别。WDOG12需要外置32.768K晶体，而WDOG3则有多种时钟源选择，包括Busclock、LPOclock、INTCLK和ERCLK。在没有外部32K晶体时，RTC_XTALI应接GND，RTC_XTALO悬空。同时，基于Busclock的WDOG3喂狗时间不应超过0.11秒。文章提供了简单代码示例，帮助读者理解配置过程。

1 前情提要

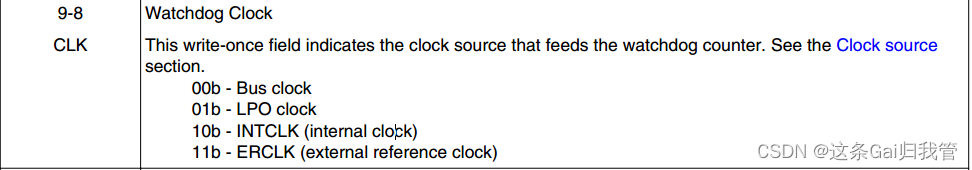

        RT10XX有三个看门狗定时器，用法都比较相似，但WDOG12的时钟源必须来自外置32.768K的晶体。WDOG3是窗口看门狗，对于时钟源的选择就没有这么苛刻，有如下选择：

Bus clock来自外置的24M晶体，SDK里面默认是150M(基于i.mx RT106X)
LPO clock和INTCLK默认是外置的32K晶体，若无该晶体，可以自动切到内部32K(精度为10-45KHz)
ERCLK默认是1MHz，来自内部的24M，精度需要基于外置的32K晶体检验，一般是±100KHz

2 设计和注意事项

       若无外置32K的时候，需要注意RTC_XTALI连接到 GND 且 RTC_XTALO 浮空

       若基于Bus clock驱动WDOG3，默认SDK的情况下，喂狗时间不能超过0.11S，不要问我怎么知道，能管Gai的，就能管狗。

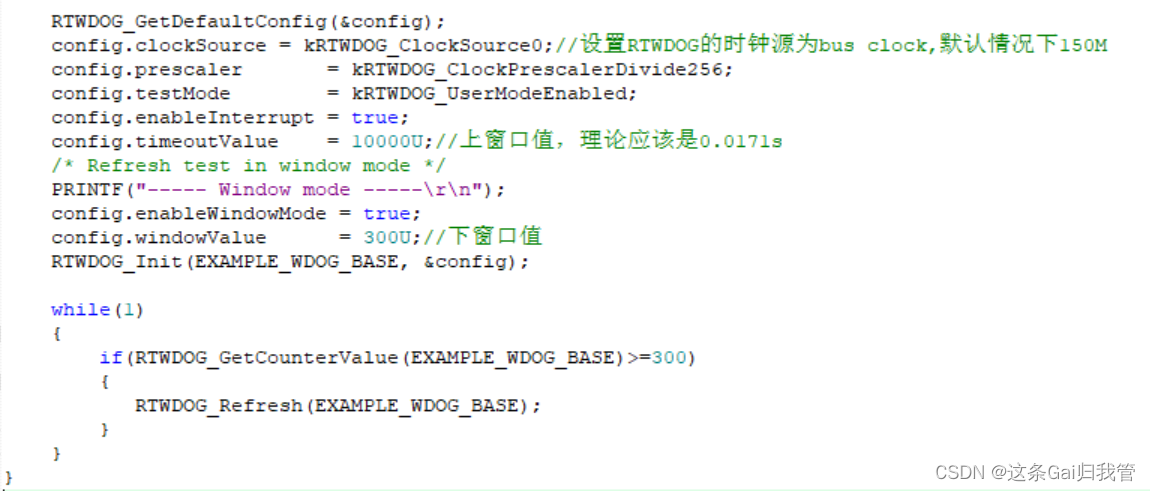

3 最简单的code
