ESP32C3_IIC的基本使用

---

前言

参考文档为

https://docs.espressif.com/projects/esp-idf/zh_CN/v4.3.1/esp32c3/api-reference/peripherals/gpio.html

一、IIC

I2C 是一种串行同步半双工式通信协议，总线上可以同时挂载多个主机和从机。I2C 总线由串行数据线 (SDA) 线和串行时钟线 (SCL) 线构成。这些线都需要上拉电阻。

I2C 具有简单且制造成本低廉等优点，主要用于低速外围设备的短距离通信（一英尺以内）。

ESP32-C3 有两个 I2C 控制器（也称为端口），负责处理在 I2C 两根总线上的通信。每个控制器都可以设置为主机或从机。例如，可以同时让一个控制器用作主机，另一个用作从机。

二、使用步骤

1.使用驱动程序

以下部分将指导您完成 I2C 驱动程序配置和工作的基本步骤：

1. 配置驱动程序 - 设置初始化参数（如主机模式或从机模式，SDA 和 SCL 使用的 GPIO 管脚，时钟速度等）
2. 安装驱动程序- 激活一个 I2C 控制器的驱动，该控制器可为主机也可为从机
3. 根据是为主机还是从机配置驱动程序，选择合适的项目
   主机模式下通信 - 发起通信（主机模式）
   从机模式下通信 - 响应主机消息（从机模式）
4. 中断处理 - 配置和 I2C 中断服务
5. 用户自定义配置 - 调整默认的 I2C 通信参数（如时序、位序等）
6. 错误处理 - 如何识别和处理驱动程序配置和通信错误
7. 删除驱动程序- 在通信结束时释放 I2C 驱动程序所使用的资源

1.1 配置驱动程序

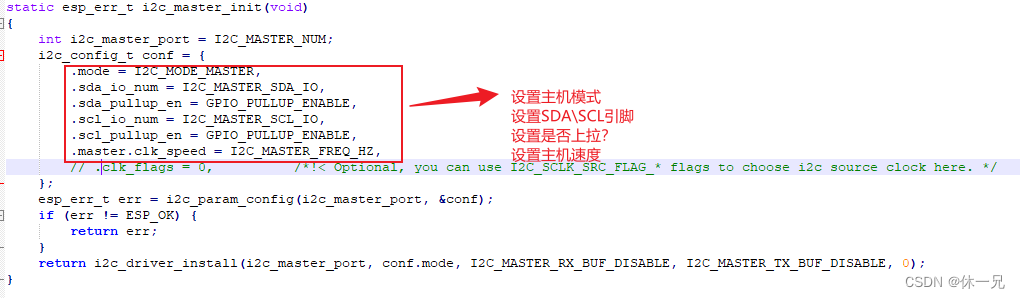

建立 I2C 通信第一步是配置驱动程序，这需要设置 i2c_config_t 结构中的几个参数：

1. 设置 I2C 工作模式 - 从 i2c_mode_t 中选择主机模式或从机模式

2. 设置 通信管脚
   指定 SDA 和 SCL 信号使用的 GPIO 管脚
   是否启用 ESP32-C3 的内部上拉电阻

3. （仅限主机模式）设置 I2C 时钟速度

4. （仅限从机模式）设置以下内容：

   是否应启用 10 位寻址模式

   定义 从机地址

然后，初始化给定 I2C 端口的配置，请使用端口号和 i2c_config_t 作为函数调用参数来调用 i2c_param_config() 函数。
在此阶段，i2c_param_config() 还将其他 I2C 配置参数设置为 I2C 总线协议规范中定义的默认值。有关默认值及修改默认值的详细信息，请参考 用户自定义配置。

    esp_err_t err = i2c_param_config(i2c_master_port, &conf);//配置IIC参数

1.2 安装驱动程序

配置好 I2C 驱动程序后，使用以下参数调用函数 i2c_driver_install() 安装驱动程序:

1. 端口号，从 i2c_port_t 中二选一

2. 主机或从机模式，从 i2c_mode_t 中选择

3. （仅限从机模式）分配用于在从机模式下发送和接收数据的缓存区大小。I2C是一个以主机为中心的总线，数据只能根据主机的请求从从机传输到主机。因此，从机通常有一个发送缓存区，供从应用程序写入数据使用。数据保留在发送缓存区中，由主机自行读取。

4. 用于分
