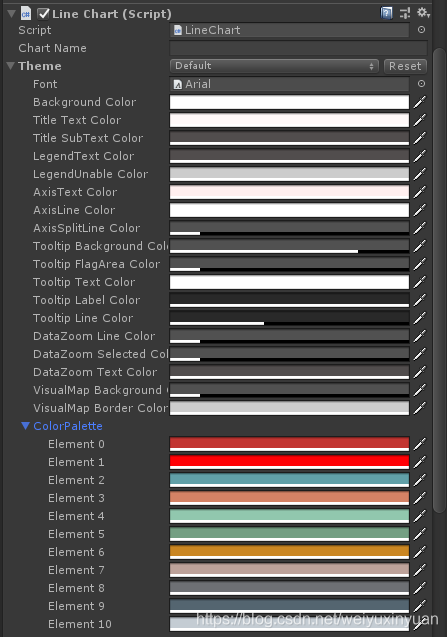

1.LineChart的图标的背景图颜色，轴线的颜色设置，标题的颜色设置，以及线条的颜色设置。
如图所示：表格背景色，轴线颜色，曲线颜色等等
ColorPalette这一项主要是修改定义的每一条颜色的曲线。
2.Grid如图所示：
修改坐标轴的间距大小

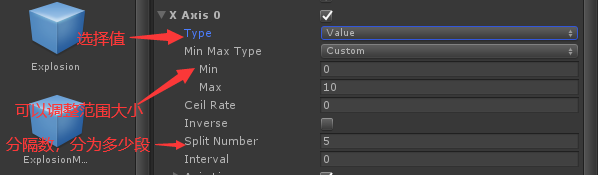

3.对X轴修改范围以及间隔数参数设置：
在这里插入图片描述
Y轴的参数设置与X轴的参数基本一样，看具体的菜单名称即可。

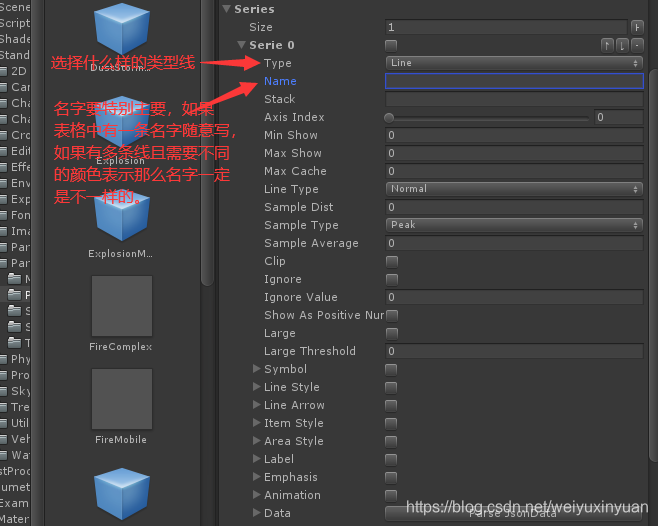

4.对表格插入数据

我们可以对Serise的size进行设置大小，也就是对表格要插入多少个数据。

下面记录一下如何代码的方式插入数据，当然了使用界面的调节和输入也是可以的。
代码段如下：

 LineChart lineChart = LineChartObj.GetComponent<LineChart>();
            if(lineChart)
            {
                Series series = lineChart.series;
                series.RemoveAll();
                series.AddSerie(SerieType.Line, "Series0");


                Serie Serise0 = series.GetSerie("Series0");
                Serise0.symbol.type = SerieSymbolType.Diamond;
                Serise0.symbol.size = 1;
                Serise0.lineStyle.width = m_lineWidth;
                //设置点的颜色
                List<Color32> vClrPalrtte = lineChart.themeInfo.colorPalette;
                vClrPalrtte.Clear();
                vClrPalrtte.Add(new Color32(255, 0, 0, 255));
                for (int i=0; i< vProfileMapData.Count; i++)
                {
                    Serise0.AddXYData(vProfileMapData[i].x, vProfileMapData[i].y);
                }
            }
