配置vlan和vlan间路由、配置vlan的ip和vrrp、mstp和主次根

简单的通信实验

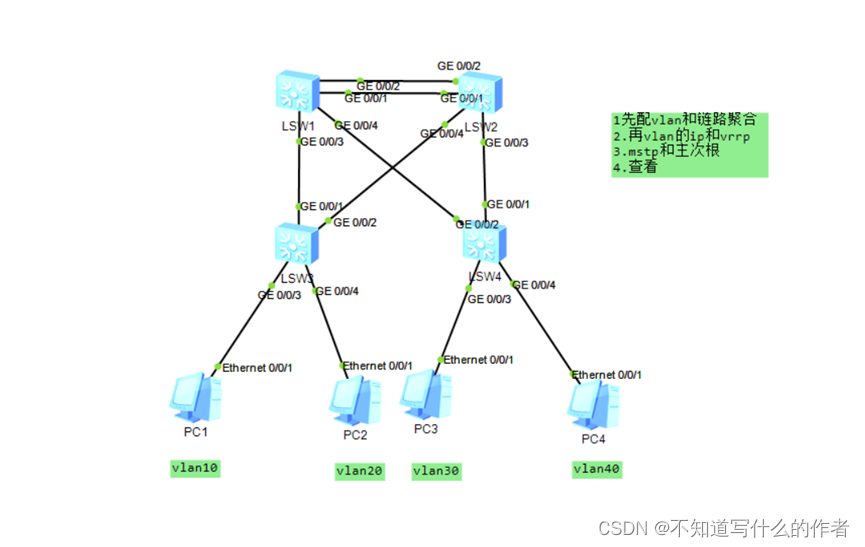

拓扑图在这里插入图片描述

1.配置vlan和链路聚合

Sw1 & sw2

undo info-center enable
vlan batch 10 20 30 40
int eth-trunk 1
trunkport g 0/0/1 to 0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
int g0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
int g0/0/4
port link-type trunk
port trunk allow-pass vlan 10 20 30 40

sw3

undo info-center enable
vlan batch 10 20 30 40
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
int g0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
int g0/0/3
port link-type access
port default vlan 10
int g0/0/4
port link-type access
port default vlan 20

sw4

undo info-center enable
vlan batch 10 20 30 40
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
int g0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
int g0/0/3
port link-type access
port default vlan 30
int g0/0/4
port link-type access
port default vlan 40

2.配置vrrp和vlan

sw1

int vlan 10
ip address 192.168.10.252 24
vrrp vrid 1 virtual-ip 192.168.10.254
vrrp vrid 1 priority 150
int vlan 20
ip address 192.168.20.252 24
vrrp vrid 2 virtual-ip 192.168.20.254
vrrp vrid 2 priority 150

int vlan 30
ip address 192.168.30.252 24
vrrp vrid 3 virtual-ip 192.168.30.254
int vlan 40
ip address 192.168.40.252 24
vrrp vrid 4 virtual-ip 192.168.40.254

sw2

int vlan 10
ip address 192.168.10.253 24
vrrp vrid 1 virtual-ip 192.168.10.254
int vlan 20
ip address 192.168.20.253 24
vrrp vrid 2 virtual-ip 192.168.20.254

int vlan 30
ip address 192.168.30.253 24
vrrp vrid 3 virtual-ip 192.168.30.254
vrrp vrid 3 priority 150
int vlan 40
ip address 192.168.40.253 24
vrrp vrid 4 virtual-ip 192.168.40.254
vrrp vrid 4 priority 150

3.配置mstp

sw1 ~sw4

stp region-configuration
region-name name
ins 1 vlan 10 20
ins 2 vlan 30 40
active region-configuration

4.配置主次根

Sw1

stp ins 1 root pri
stp ins 2 root sec

sw2

stp ins 1 root sec
stp ins 2 root pri

sw3 & sw4

int g0/0/3
stp edg enable
int g0/0/4
stp edg enable

5.查看

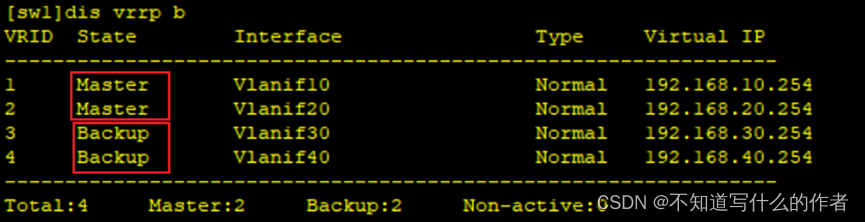

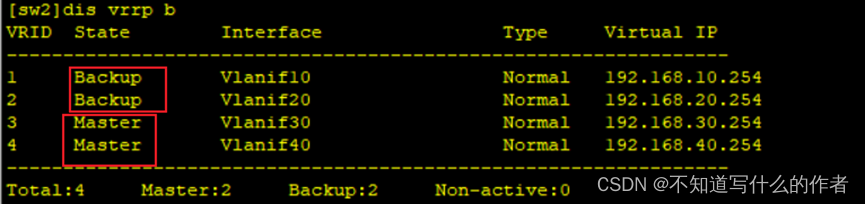

  1. dis vrrp b

在这里插入图片描述

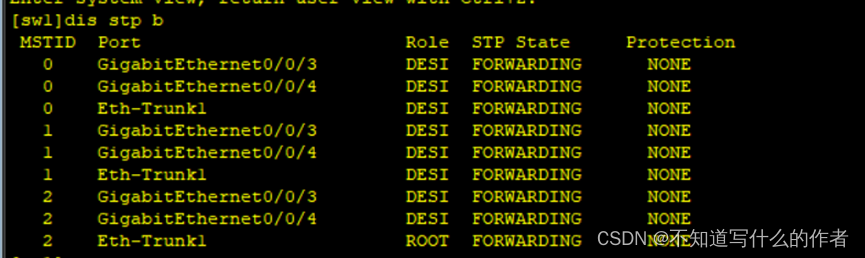

  1. dis stp b

在这里插入图片描述

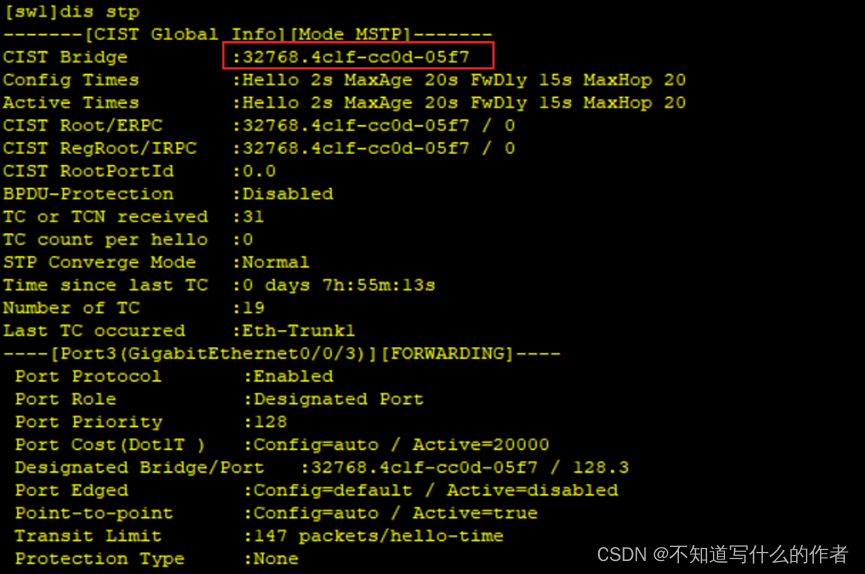

  1. dis stp

在这里插入图片描述

  1. 查看链路聚合
    dis eth 1

在这里插入图片描述
sw2

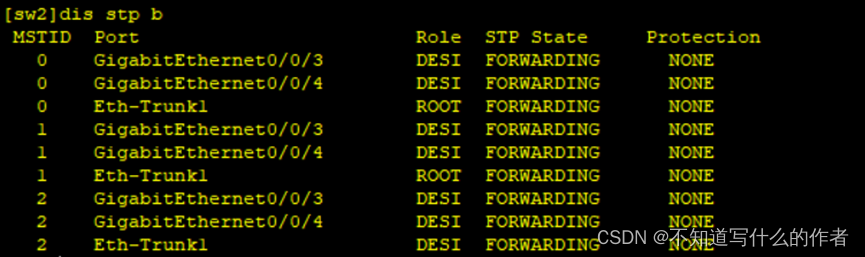

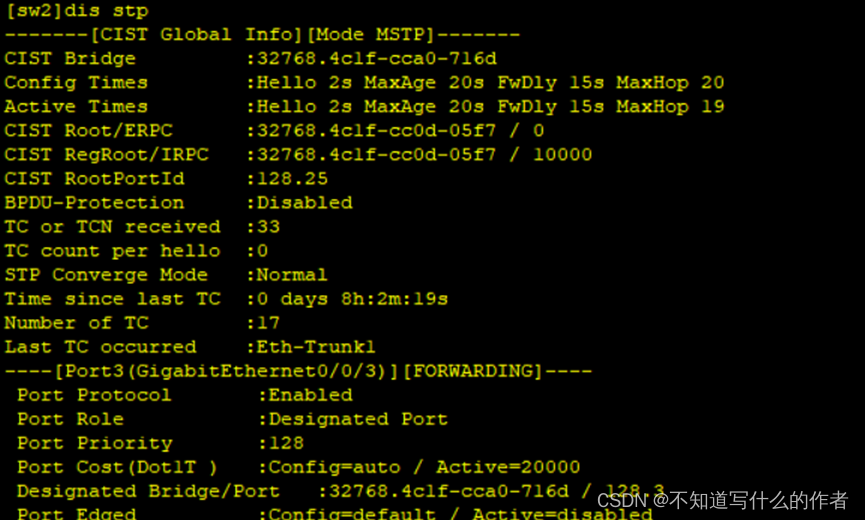

  1. dis stp b

在这里插入图片描述

  1. dis vrrp b

在这里插入图片描述

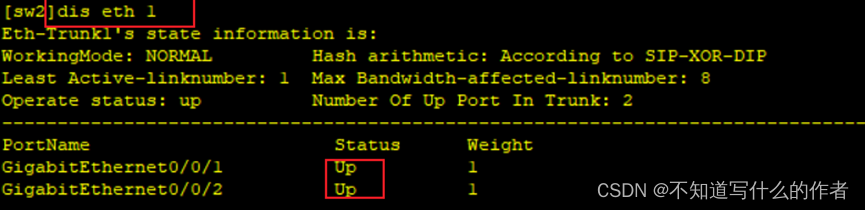

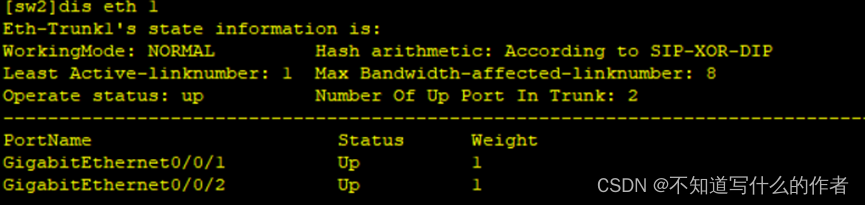

  1. dis eth 1

在这里插入图片描述

  1. dis stp

在这里插入图片描述

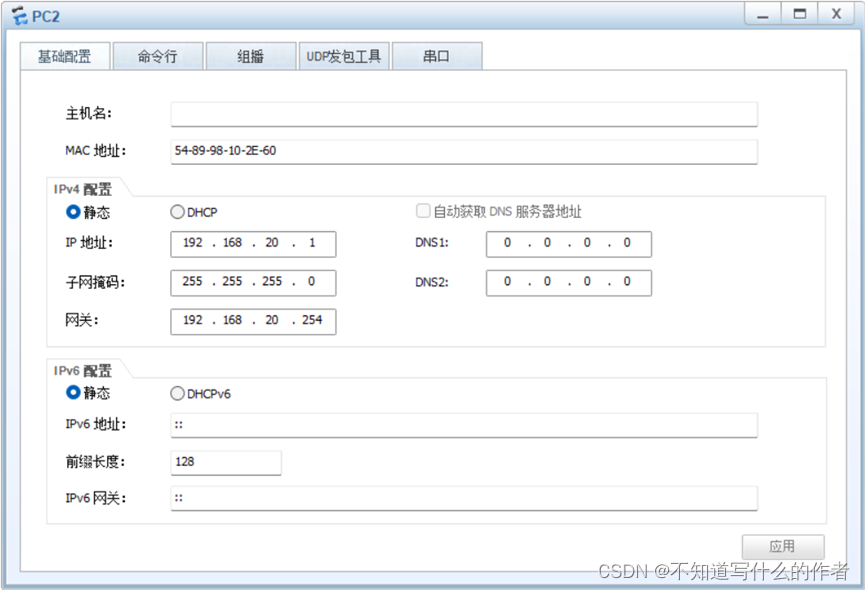

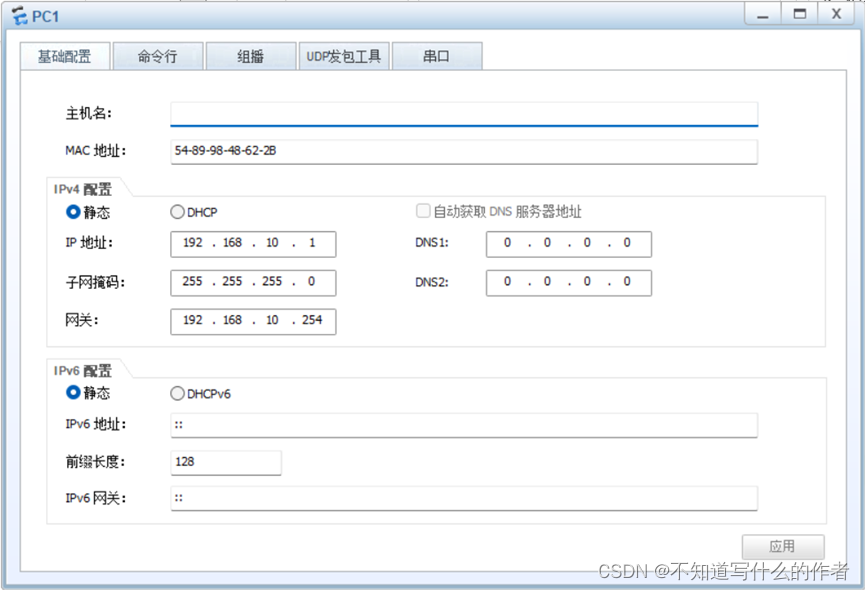

  1. 配置pc

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

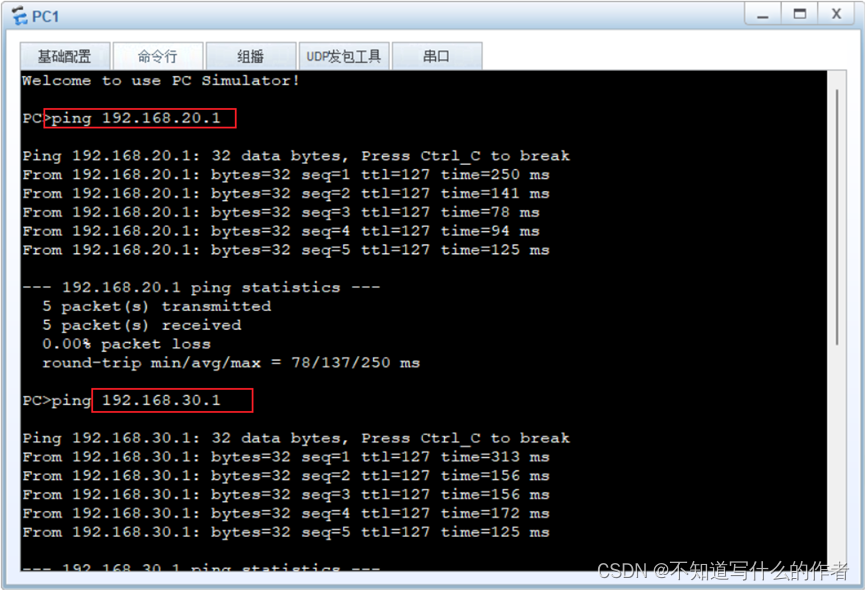

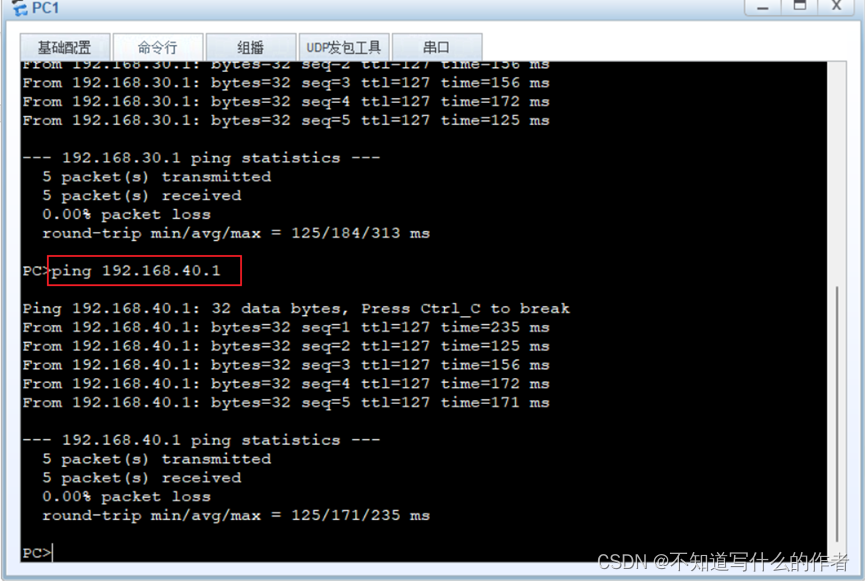

  1. ping

在这里插入图片描述
在这里插入图片描述

### ENSP中MSTP桥的配置方法 在ENSP环境中配置MSTP的主桥,可以通过调整交换机优先级来实现。具体来说,在多生成树实例(MSTI)下,通过设置不同交换机的不同优先级,可以指定某台交换机作为某个实例的主桥或次桥。 以下是详细的配置说明: #### 1. 进入MST域并激活配置 首先需要进入MST域视图,并完成基本的区域名称配置以及激活操作。 ```shell [SW1] stp region-configuration // 进入MST域配置模式 [SW1-mst-region] region-name huawei // 定义MST域名为huawei [SW1-mst-reigon] active region-configuration // 激活当前MST域配置 ``` 此部分用于统一整个网络内的MST域参数[^3]。 #### 2. 启用MSTP协议 启用全局范围内的MSTP功能,并将其设为默认工作模式。 ```shell [SW1] stp mode mstp // 将生成树模式切换至MSTP [SW1] stp enable // 开启生成树协议支持 ``` 这一步骤确保了设备能够在后续过程中正常参与到基于MSTP算法下的路径选举当中去[^3]。 #### 3. 配置桥与次桥 对于每一个特定的MSTI而言,都可以单独设定其对应的桥及其备选方案。例如下面的例子展示了如何分别针对两个实例分配各自的主要及次要节点位置: ```shell // 对于 SW1 (假设为主) [A] stp instance 1 priority 4096 // 设定Instance 1 的优先级为较低数值(即成为该实例上的首选) [A] stp instance 2 priority 8192 // 提高 Instance 2 上面相对较高的权值从而让另一台机器更容易接管 // 对于 SW2 (假定为次) [B] stp instance 2 priority 4096 // 调整Instance 2 成为此处更优选项 [B] stp instance 1 priority 8192 // 增大Instance 1 下方权重以便当先前选定者失效时可迅速替代上去 ``` 这里利用了`priority`命令修改各个实例关联到每台交换器身上的逻辑优先顺序关系,其中越低数字代表越高地位;因此可以据实际需求灵活安排哪一台充当主导角色而另外一些则处于辅助待命状态之中[^1]。 #### 4. 查看端口角色状态 最后可通过查看接口所扮演的角色以及它们目前所在的状态来验证整体架构是否按照预期构建成功。 ```shell display stp brief // 展示所有关于本装置内部涉及的所有spanning tree information概况信息概览表单形式呈现出来便于快速了解全貌情况 ``` 依据前述资料可知,MSTP允许存在多种类型的port roles,如root port,designated port等等;同时还有几种可能存在的operational states,分别是forwarding state,learning state discarding state.[^2] 以上就是在ENSP模拟环境下执行有关MSTP相关联的操作指南文档内容总结完毕.
